继电保护故障信息处理系统构成及应用

热电公司保护及故障信息管理系统运行规程一、系统构成保护及故障信息管理系统包括一面保护及故障信息管理柜（子站）和一面保护及故障信息采集柜。

保护及故障信息采集柜用于220kV和220kV系统保护及故障录波信息的采集和规约转换，并通过光缆上传至保护及故障信息管理柜（子站）。

保护及故障信息管理柜置于#1电子设备间，通过光缆接受采集柜上传的系统保护及故障录波信息，同时采集放在#1、#2机电子设备间的发变组保护及起/备变保护和机组故障录波器的信息，并进行规约转换，在事故时将采集的所有信息上传至相关调度端。

1、继电保护信息采集柜屏后开关O“K1”：柜内照明交流电源开关；O“K2”：装置告警单元交流采样；O“K3”：装置告警单元直流采样；O“K4”：通讯单元直流电源开关；O“K5”：串网服务器直流电源开关；O“K6”：串网服务器1直流电源开关；O“K7”：网络交换机单元直流电源开关；2、继电保护信息处理系统子站屏后开关O“K1”：柜内照明交流电源开关；O“K2”：装置告警单元交流采样；O“K3”：打印机交流电源开关；O“K4”：装置告警单元直流采样；O“K5”：通讯单元直流电源开关；O“K6”：显示器直流电源开关；O“K7”：串网服务器直流电源开关；O“K8”：信息处理单元直流电源开关。

二、采集的保护装置信息1、运行定值2、当前运行定值区3、保护的动作型号4、动作时间及故障相别5、故障测距6、故障时的扰动数据7、保护的自检状态及自检出错的类型8、保护的当前压板状态及相关开入量9、保护的当前模拟量信息三、采集的故障录波信息1、故障录波器的运行状态信息2、故障录波器的工作参数3、运行定值4、指定时间段内的录波文件列表5、故障时的简要录波分析报告6、录波数据文件四、采集顺序管理机定时巡检相关设备，以监控各装置的运行情况。

其中，对保护装置的报告采集顺序依次为：1、己动作出口的保护装置的简要动作报告2、已动作出口的保护装置的详细动作报告3、己启动的保护装置的详细启动报告4、保护装置的自检报告。

继电保护故障信息系统特点及构成摘要】着智能电网的发展要求，对变电站内各类继电保护及安全自动装置、故障录波器所产生的大量信息的管理提出了更高的要求，继电保护故障信息处理系统建设，不仅满足了继电保护运行管理智能化水平，也提高电网事故处理效率，为电网安全稳定运行奠定基础。

基于此，本文特介绍了继电保护故障信息系统特点及构成，并以南方电网继电保护故障信息系统为例，总结了该继电保护故障信息系统构成方法。

【关键词】继电保护故障信息系统；特点；构成近年来，在电网发生故障时，继电保护装置、自动装置、故障录波器、安控装置及稳定监录装置等智能设备均具备了以数据方式向电网各级调度中心传输故障信息的可能[1]。

但目前应用于电网的安全智能装置均处于独立运行状态，没有形成有效的网络。

同时，因其自身缺乏智能化的分析功能以及管理模式落后，录取的故障信息也未能得到充分利用，主要表现为以下几点：时效性差、故障录波器厂家软件互不兼容、资源利用率低、缺乏历史资料查询功能等。

建设一个技术先进、安全性高、可靠实用、开放性好、可扩展性强的继电保护运行及故障信息处理系统，是各级调度机构的当务之急。

而要构建可靠实用、效率高的继电保护运行及故障信息处理系统，就需全面了解和掌握继电保护故障信息系统特点及构成。

1.继电保护故障信息系统特点继电保护故障信息管理系统是一个新兴电力自动化系统。

其目的在于为控制中心端监视、控制、管理变电站内的智能装置(包括继电保护、安全自动装置、故障录波器等)，并综合利用这些信息的技术手段，以使智能装置的运行管理水平与调度系统信息化、自动化的发展水平相适应。

它能在正常运行和电网故障时，采集、处理各种智能装置信息，并充分利用这些信息．为继电保护运行、管理服务，为实现继电保护装置状态检修提供前提条件，为分析、处理电网故障提供支持，以满足调度中心对电网正常运行及故障情况下各种信息需求。

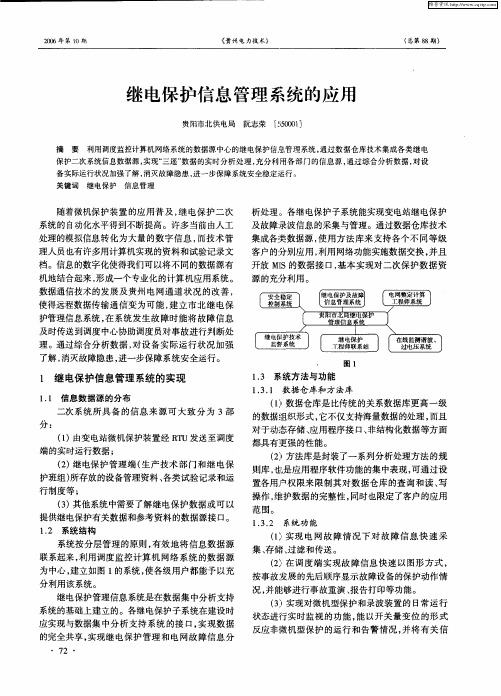

2.继电保护故障信息系统构成2.1主站系统结构主站端包括数据/通信服务器，保护工作站以及web服务器。

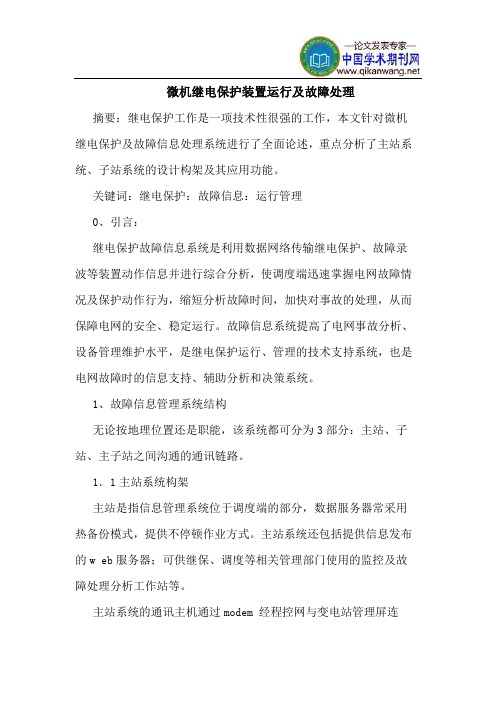

微机继电保护装置运行及故障处理摘要：继电保护工作是一项技术性很强的工作，本文针对微机继电保护及故障信息处理系统进行了全面论述，重点分析了主站系统、子站系统的设计构架及其应用功能。

关键词：继电保护：故障信息：运行管理0、引言：继电保护故障信息系统是利用数据网络传输继电保护、故障录波等装置动作信息并进行综合分析，使调度端迅速掌握电网故障情况及保护动作行为，缩短分析故障时间，加快对事故的处理，从而保障电网的安全、稳定运行。

故障信息系统提高了电网事故分析、设备管理维护水平，是继电保护运行、管理的技术支持系统，也是电网故障时的信息支持、辅助分析和决策系统。

1、故障信息管理系统结构无论按地理位置还是职能，该系统都可分为3部分：主站、子站、主子站之间沟通的通讯链路。

1．1主站系统构架主站是指信息管理系统位于调度端的部分，数据服务器常采用热备份模式，提供不停顿作业方式。

主站系统还包括提供信息发布的w eb服务器；可供继保、调度等相关管理部门使用的监控及故障处理分析工作站等。

主站系统的通讯主机通过modem 经程控网与变电站管理屏连接，系统发生故障后可同时接收相关变电站上传的信息，经分析处理后将最终数据存入管理服务器。

服务器负责存储、统计所有变电站的信息，对接收的数据经过初步分析，并经维护人员归纳、总结后通[nternet发布，每个终端可以共享服务器提供的标准化数据及资源，实现整个局域网对最新故障数据的共享。

同时，调度员可以浏览管理服务器上原始的故障数据及波形信息。

通讯主机与服务器之间遵循tcp／ip(ftp)协议。

1-2 子站系统构架在变电站端设置专门的子站管理机，子站系统强调的是对厂站内的保护及录波装置的接入能力以及子站系统本身的稳定运行能力。

接入能力是指厂站端的管理机不但能够接入不同时期、不同厂家、不同型号、不同通信接口及规约的保护及录波装置，而且能够准确无误的采集这些装置在运行状态下产生的各种瞬间数据，并能将不同类型的数据按不同规约转换远传至相关的自动化系统和主站。

电力检修工作中信息处理系统的设计与应用随着我国经济建设的不断发展，作为国家基础产业之一的电力行业也得到了飞速的发展。

信息处理系统也逐渐广泛的应用于电力企业，因而对信息的检修已成为电力生产运行企业中不可或缺的重要环节。

在电力企业的运营和运行过程中，检修信息的处理效果影响整个电网的运行。

文章以电力检修工作过程中信息处理系统的相关功能、设计方法以及其中的核心技术为基础进行研究，对实践过程具有指导意义。

标签：电力企业；检修；信息处理系统；设计电力检修的现状与发展电力企业发展过程中，电力检修是不可缺少的，它的存在可以使企业及时地发现设备的缺陷，从而采取相应措施排除事故隐患，最终确保设备安全运行。

但随着近些年来电力系统的不断发展，单一的检修模式已经不能满足发展的要求。

经济的快速发展带动相关产业技术的不断更新，新的计算机、通信以及网络技术不断更新并迅速发展，电力系统也随之不断地向具有大容量、系统化、自动化特点的方向发展，传统的检修维护系统已不能够满足发展需要。

此时电力检修工作面临如下两个特点：一是经济的发展带动了电力企业的繁荣发展，因而国家的电网规模不断壮大，电力设备和变电站密度也随之变大，需要检修的设备越来越多，工作量愈趋于繁重化、密集化；二是电力检修同时不可避免的需要停电，而停电则会影响设备运行的可靠性，对于实际设备运行过程中，应尽量减少不必要的停电事件同时确保设备的安全。

随着电力行业的不断发展，电力检修技术也取得相应的进步，信息处理系统的应运使得电力检修优越性显著：一是信息处理系统能够在线监测运行的电力设备，可以根据具体运行状况及时发现事故隐患并进行相应处理，起到预防危险事故的作用，从而使电力设备的可靠性和安全性得到了保证和提高；二是在电力检修中应运信息处理系统，提高了检修效率；三是在电力检修中应用信息处理系统以后，使设备的检修周期得到了适当延长，并减少了设备因检修的操作和停电次数，从而大大提高设备的可用率，进而保证了设备的寿命。

电力系统继电保护故障分析与处理一、前言电力系统继电保护是电力系统安全运行的重要组成部分，其作用是在发生故障时，迅速、准确地切除故障部分，并保护设备和系统的安全稳定运行。

继电保护在实际操作中也会遇到各种故障和问题，因此对继电保护故障进行及时分析和处理是非常重要的。

二、继电保护系统常见故障1. 继电保护元件故障：继电保护元件包括各种继电器、保护装置、电流互感器、电压互感器等，这些元件故障将直接影响继电保护系统的性能和稳定性。

常见的故障包括元件损坏、接线故障、内部故障等。

2. 继电保护逻辑故障：继电保护的逻辑部分包括各种保护方案、保护参数、保护联锁等，这些逻辑故障将导致继电保护系统误动作、漏动作甚至失效。

常见的故障包括保护参数设置错误、保护逻辑不合理、保护联锁错误等。

4. 继电保护系统参数调整故障：继电保护系统参数调整是继电保护的重要工作之一，而参数调整故障将导致继电保护系统性能下降或失效。

常见的故障包括参数调整错误、参数调整不稳定、参数调整结果误差大等。

三、继电保护故障处理方法1. 故障分析：当继电保护系统发生故障时，首先需要进行故障分析，确定故障的类型和范围，并查找故障的原因和根源。

故障分析可以通过检查继电保护元件、逻辑、装置和参数进行，也可以通过检查系统运行记录、报警信息和其他相关数据进行。

2. 故障处理：根据故障分析的结果，对继电保护系统进行相应的处理。

对于继电保护元件故障，需要及时更换或修理损坏的元件；对于继电保护逻辑故障，需要对保护方案、参数、联锁进行调整或修正；对于继电保护装置故障，需要对装置进行维修或更换；对于继电保护系统参数调整故障，需要重新进行参数调整或修正。

3. 故障预防：继电保护故障的发生对电力系统安全运行将产生重大影响，因此预防继电保护故障的发生非常重要。

可以通过定期检查、维护和保养继电保护系统，加强人员培训和技能提高，做好继电保护系统的防雷、防潮、防尘等环境保护工作，采用先进的继电保护技术和设备等措施进行故障预防。
