南方电网设备标准技术标书继电保护信息系统子站（通用部分）编号：0201400052201603中国南方电网有限责任公司2016年03月本标书对应的专用技术标书目录序号名称编号1 继电保护信息系统子站（专用部分） 0201401052201603继电保护信息系统子站标准技术标书使用说明1、本技术标书分为通用部分和专用部分。
2、项目单位根据需求选择所需设备的技术标书。
技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，与辅助说明文件随招标计划一起提交至招标文件审查会：①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术标书专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
与通用部分条款的差异也需填写在“表8投标人技术偏差表”中。
5、技术标书范本的页面、标题等均为统一格式，不得随意更改。
接口要求。
6、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)4、技术要求 (3)5、功能要求 (9)6、试验 (15)7、包装、运输、贮存和质量保证 (17)8、双方工作安排 (18)1、总则1.1 本招标技术文件适用于110kV~500kV变电站继电保护信息系统子站(下称“子站”)的功能设计、结构、性能、安装和试验等方面的技术要求。
中国南方电网有限责任公司继电保护信息子站及智能远动机保信功能送样检测技术标准1、总则为规范南方电网公司（以下简称公司）继电保护信息子站及智能远动机的保信模块的送样检测工作，保证检测项目的合理性及结果判定的准确性，确保公司采购的继电保护信息子站及智能远动机的保信模块产品质量满足相关标准、采购合同的要求，特制定本标准。
本文中的子站含义包括常规继电保护信息子站和带有保信模块的智能远动机，下文不再单独说明。
2、适用范围本标准适用于公司采购的继电保护信息子站及智能远动机的保信模块的送样检测工作。
3、规范性引用文件GB/T 14285-2006《继电保护和安全自动装置技术规程》GB/T 15145-2008输电线路保护装置通用技术条件IEEE-COMTRADE（IEEE Standard for Common Format for Transient Data Exchange for Power Systems）ANSI/IEEE C37.111-1999 COMTRADE暂态数据交换通用格式DL/T 623-2010 《电力系统继电保护及安全自动装置运行评价规程》DL/T 667-1999远动设备及系统-第5部分：传输规约第103篇继电保护设备信息接口配套标准《中国南方电网继电保护故障信息系统主站－子站通信与接口规范（2015年修订版）》Q/CSG 110030-2012南方电网继电保护信息系统技术规范Q/CSG 110010-2011南方电网继电保护通用技术规范4、判定准则各检测项的评价分为A、B、C、D、E、F六项指标，满足所有F项指标，且A、B、C、D、E项指标总扣分数不超过30分为测试合格。
A项指标为本项扣分不超过2分、B项指标为本项扣分不超过5分、C项指标为本项扣分不超过10分、D项指标为本项扣分不超过20分，E项指标为本项扣分不超过45分，各类指标后面的数字代表：发现一处与要求不一致的扣分。

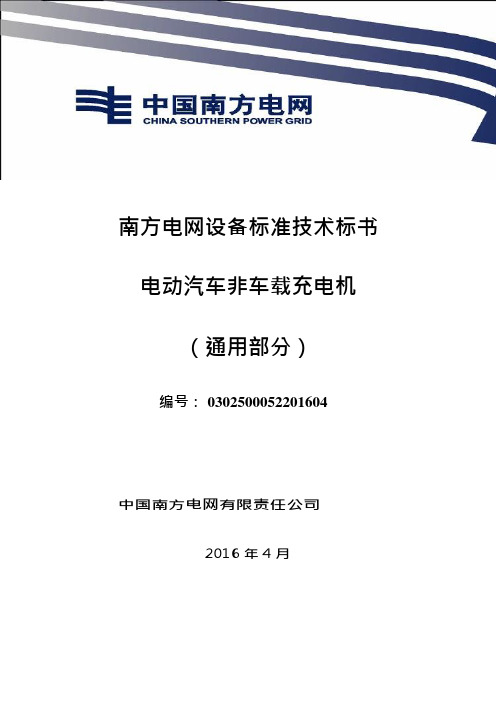

南方电网设备标准技术标书电动汽车非车载充电机（通用部分）编号：0302500052201604中国南方电网有限责任公司2016 年 4 月本标书对应的专用技术标书目录电动汽车非车载充电机技术标书使用说明1.本技术标书分为通用部分、专用部分。
2.项目单位根据需求选择所需设备的技术标书，技术标书通用部分条款及专用部分固化的参数原则上不能更改。
3.本技术标书适用于南方电网公司三相380V 电压等级电动汽车非车载充电机。
4.项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表 2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表 2.7 项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认“表 2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术标书中，随招标文件同时发出并视为有效，否则将视为无差异。
5.技术标书的页面、标题、标准参数值等均为统一格式，不得随意更改。
6.投标人逐项响应技术标书专用部分中“1标准技术参数”、“2项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表 3.2 投标人技术偏差表”外，必要时应提供相应试验报告。
目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2范围和界限 (1)2.3服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.1.1周围空气温度 (4)4.1.2环境湿度 (4)4.1.3海拔 (4)4.1.4耐受地震能力 (4)4.1.5安装地点 (5)4.1.6其它环境要求 (5)4.1.7特殊环境使用要求 (5)4.2电源条件 (5)4.3输出电压、电流和额定功率 (5)4.4低压辅助电源 (5)4.5计量要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (5)5.2.1设备组成 (5)5.3功能要求 (6)5.3.1充电模式和连接方式 (6)5.3.2充电设定方式 (6)5.3.3与上级监控管理系统通信功能 (6)5.3.4显示功能 (6)5.3.5输入功能 (7)5.3.6远程启停功能 (7)5.3.7计量功能 (7)5.3.8付费交易功能 (7)5.3.9本地数据存储功能 (8)5.3.10自检功能 (8)5.3.11控制导引和充电控制 (8)5.3.12与电池管理系统通信协议 (8)5.3.13急停 (8)5.4技术指标要求 (8)5.4.1输出电压和电流范围 (8)5.4.2输出电压误差 (8)5.4.3输出电流误差 (8)5.4.4稳压精度 (8)5.4.5稳流精度 (9)5.4.6纹波系数 (9)5.4.7限压、限流特性 (9)5.4.8充电机输出响应要求 (9)5.4.9效率和功率因数 (9)5.4.10待机功耗 (10)5.4.11均流不平衡度 (10)5.4.12谐波电流 (10)5.4.13 噪声 (10)5.4.14温度要求 (10)5.4.15可靠性指标 (11)5.5安全可靠性要求 (11)5.5.1安全防护功能 (11)5.5.2耐气候环境要求 (12)5.5.3电气间隙和爬电距离 (12)5.5.4接地要求 (13)5.5.5电气绝缘性能 (13)5.5.6电磁兼容性 (13)5.5.7机械强度 (15)5.6充电机柜体（桩体）要求 (15)5.7软件操作流程与操作页面 (15)6 试验 (15)6.1型式试验 (16)6.1.1型式试验的时机 (16)6.1.2型式试验要求 (16)6.2出厂试验 (16)6.3现场验收试验 (17)7产品对环境的影响 (17)8设备标识标识要求 (17)8.1VI 标识 (17)8.2充电流程指引要求 (17)8.3其它要求 (18)9技术文件要求 (18)9.1一般要求 (18)9.2资料文件 (18)9.3设计联络 (19)10监造、包装、运输、验收及质量保证 (20)10.1 监造 (20)10.2 包装 (20)10.3 运输 (20)10.4到货及验收 (20)10.5安装指导 (21)10.6质量保证 (21)1总则1.1本技术标书适用于中国南方电网公司采购的三相 380V 电压等级电动汽车非车载充电机，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

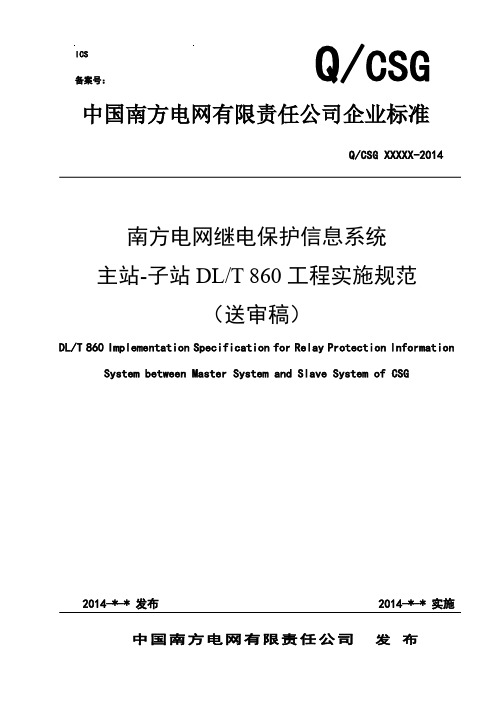

,.中国南方电网有限责任公司企业标准南方电网继电保护信息系统主站-子站DL/T 860工程实施规范（送审稿）DL/T 860 Implementation Specification for Relay Protection InformationSystem between Master System and Slave System of CSG中国南方电网有限责任公司 发 布Q/CSGICS备案号：目次1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4缩略语 (2)5主子站建模规范 (2)5.1总体原则 (2)5.2站内保信系统建模要求 (2)6主子站通信模式 (3)7主子站通信服务 (3)7.1总体原则 (3)7.2关联服务 (4)7.3目录类服务 (4)7.4数据集服务 (4)7.5报告服务 (4)7.5.1报告控制块属性说明 (4)7.5.2报告服务相关说明 (4)7.5.2.1数据/品质变化报告 (4)7.5.2.2周期报告 (4)7.5.2.3总召唤报告 (5)7.6定值服务 (5)7.7文件传输服务 (5)7.7.1文件传输模型 (5)7.7.2文件服务 (5)7.7.3录波文件（列表）传输服务 (6)7.7.4暂态报文数据文件（列表）传输服务 (6)7.8日志服务 (7)8通信状态检测 (8)8.1保信子站通信状态监测 (8)8.2保护装置通信状态监测 (8)附录A 保信子站自身IED模型建模要求 (9)附录B IEC61850实施规范附加要求 (10)附录C 保信子站自身IED模型相关逻辑节点定义..................................... 错误!未定义书签。
附录D 行波测距装置模型............................................................................. 错误!未定义书签。
10kV油浸式变压器（不含S(B)H15型）标准技术标书编号：2011060520201501中国南方电网有限责任公司2011年06月中国南方电网有限责任公司10kV 油浸式变压器（不含S(B)H15型）标准技术标书目录1总则 (1)2工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (1)3应遵循的主要标准 (2)4 ★使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5★技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (8)5.3专业接口要求 (12)6★试验 (13)1.1 出厂试验 (13)1.2 型式试验 (13)1.3 现场交接试验 (14)7 产品对环境的影响 (14)8 企业VI标识 (14)9 技术文件要求 (14)10 监造、包装、运输、安装及质量保证 (15)10.1监造 (15)10.2包装 (15)10.3运输 (16)10.4安装指导 (16)10.5★质量保证 (16)11 ★设备技术参数和性能要求响应表 (16)12 备品备件及专用工具 (20)12.1必备的备品备件、专用工具和仪器仪表 (20)12.2 推荐的备品备件、专用工具和仪器仪表 (20)13 ★主要元器件来源 (20)14 LCC数据文件 (20)15 ★技术差异表 (21)16 投标方需说明的其他问题 (21)1总则1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV油浸式变压器（不含S(B)H15型），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。

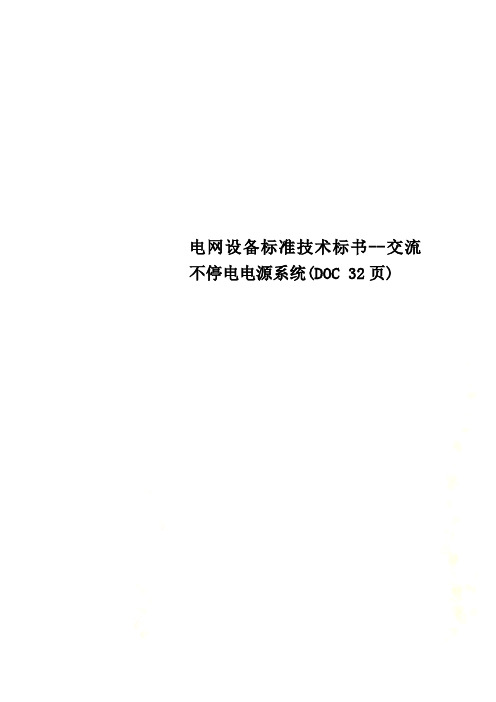

电网设备标准技术标书--交流不停电电源系统(DOC 32页)中国南方电网有限责任公司交流不停电电源系统（UPS）标准技术标书南方电网设备标准技术标书交流不停电电源系统（UPS）编号：0121001052201205中国南方电网有限责任公司2012年05月中国南方电网有限责任公司交流不停电电源系统（UPS）标准技术标书目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)4、技术要求 (3)5 功能要求 (10)6、试验 (14)7、包装、运输、贮存和质量保证 (15)8、双方工作安排 (16)9、订货范围 (18)附件1、技术参数和性能要求响应表 (35)附件2、分项报价设备表 (38)附件3、分项报价备品备件设备表 (39)附件4、分项报价附加选择设备表 (41)附件5、投标者应提交的资料 (42)1、总则1.1 本招标技术文件适用于变电站交流不停电电源系统（UPS）（下称“UPS系统”）的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标者必须具有3年以上UPS系统的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设备必须提供在电力系统商业运行的良好记录。
1.3 本招标技术文件提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本招标技术文件和工业标准的优质产品。
1.4 如果投标方没有以书面形式对本招标技术文件的条文提出异议, 则意味着投标方提供的设备(或系统)完全符合本招标技术文件的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.5 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
1.6 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
中国南方电网有限责任公司电动汽车非车载充电机技术规范书（通用部分）版本号：2016版编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车非车载充电机技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 本技术规范书适用于南方电网公司三相380V电压等级电动汽车非车载充电机。
4. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表 2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表 2.7 项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。
目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2范围和界限 (1)2.3服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.1.1周围空气温度 (4)4.1.2环境湿度 (4)4.1.3海拔 (4)4.1.4耐受地震能力 (4)4.1.5安装地点 (5)4.1.6电源条件 (5)4.1.7其它 (5)4.2特殊使用条件 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (5)5.2.1设备组成 (5)5.3功能要求 (5)5.3.1充电模式和连接方式 (5)5.3.2充电设定方式 (6)5.3.3通信功能 (6)5.3.4显示功能 (6)5.3.5输入功能 (6)5.3.6远程启停功能 (7)5.3.7计量功能 (7)5.3.8付费交易功能 (7)5.3.9本地数据存储功能 (7)5.3.10自检功能 (7)5.3.11控制导引和充电控制 (7)5.3.12通信协议 (7)5.4技术指标要求 (7)5.4.1输出电压和电流范围 (7)5.4.2输出电流 (7)5.4.3输出电压误差 (7)5.4.4输出电流误差 (8)5.4.5稳压精度 (8)5.4.6稳流精度 (8)5.4.7纹波系数 (8)5.4.8限压、限流特性 (8)5.4.9充电机输出响应要求 (8)5.4.10效率和功率因数 (9)5.4.11待机功耗 (9)5.4.12均流不平衡度 (9)5.4.13谐波电流 (9)5.4.14噪声 (9)5.4.15温度要求 (9)5.4.16可靠性指标 (10)5.5安全可靠性要求 (10)5.5.1安全防护功能 (10)5.5.2耐气候环境要求 (11)5.5.3电气间隙和爬电距离 (11)5.5.4接地要求 (12)5.5.5电气绝缘性能 (12)5.5.6电磁兼容性 (13)5.5.7机械强度 (14)6试验 (14)6.1试验条件 (14)6.1.1试验系统 (14)6.1.2试验环境条件 (15)6.1.3试验电源条件 (15)6.1.4试验仪器条件 (15)6.1.5试验负载 (16)6.1.6电流传感器 (16)6.2型式试验 (16)6.2.1型式试验的时机 (16)6.2.2型式试验要求 (16)6.3出厂试验 (16)6.4现场试验及调试 (17)7产品对环境的影响 (17)8企业VI标识（南网传媒正在制定中） (18)9技术文件要求 (18)9.1一般要求 (18)9.2资料文件 (19)9.3设计联络 (20)10监造、包装、运输、验收及质量保证 (20)10.1监造 (20)10.2包装 (20)10.3运输 (21)10.4到货及验收 (21)10.5安装指导 (21)10.6质量保证 (21)1总则1.1本技术规范书适用于中国南方电网公司采购的三相380V电压等级电动汽车非车载充电机，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
220kV半封闭式六氟化硫气体绝缘开关设备（HGIS）标准技术标书编号：0109202052201112中国南方电网有限责任公司2011年12月中国南方电网有限责任公司220kV半封闭式六氟化硫气体绝缘开关设备（HGIS）标准技术标书目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)3 应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (5)4.2特殊使用条件 (6)5 技术要求 (7)5.1 基本参数 (7)5.2 设计和结构要求 (12)5.3专业接口要求 (28)6试验 (39)6.1型式试验 (39)★6.2 出厂试验 (40)6.3 现场交接试验 (42)7产品对环境的影响 (43)8企业VI标识 (44)9技术文件要求 (44)9.1一般要求 (44)9.2 资料文件 (45)9.3设计联络 (46)10监造、包装、运输、安装及质量保证 (46)10.1监造 (46)10.2包装 (46)10.3运输 (46)10.4安装指导 (47)10.5质量保证 (47)11设备技术参数和性能要求响应表 (47)12备品备件及专用工具 (56)12.1必备的备品备件、专用工具和仪器仪表 (56)12.2推荐的备品备件、专用工具和仪器仪表 (58)13主要元器件来源 (58)14LCC数据文件 (58)15技术差异表 (59)16招标方需说明的其他问题 (59)1总则1.1 本招标技术文件适用于中国南方电网公司 (招标方填写)公司电网建设工程项目采购的220kV电压等级的半封闭式六氟化硫气体绝缘开关设备（HGIS），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按上述标准条文中的最高技术要求执行。
南方电网设备标准技术标书继电保护信息系统子站(通用部分)编号:01６0３中国南方电网有限责任公司2016年03月本标书对应得专用技术标书目录继电保护信息系统子站标准技术标书使用说明1、本技术标书分为通用部分与专用部分。
2、项目单位根据需求选择所需设备得技术标书。
技术标书通用部分条款、专用部分标准技术参数表与使用条件表固化得参数原则上不能更改.3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分,项目单位应填写专用部分“表7 项目单位技术差异表"，与辅助说明文件随招标计划一起提交至招标文件审查会:①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分得修改形成“项目单位技术差异表”,放入专用部分表7中，随招标文件同时发出并视为有效,否则将视为无差异。
４、投标人逐项响应技术标书专用部分中“１标准技术参数表”、“2项目需求部分”与“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按专用部分得“招标人要求值”一栏填写相应得投标人响应部分表格，投标人还应对项目需求部分得“项目单位技术差异表”中给出得参数进行响应。
“项目单位技术差异表”与“标准技术参数表"与“使用条件表”中参数不同时,以差异表给出得参数为准。
投标人填写技术参数与性能要求响应表时，如有偏差除填写“表８投标人技术偏差表”外,必要时应提供证明参数优于招标人要求得相关试验报告。
与通用部分条款得差异也需填写在“表８投标人技术偏差表”中。
5、技术标书范本得页面、标题等均为统一格式,不得随意更改。
接口要求。
6、对扩建工程,项目单位应在专用部分提出与原工程相适应得一次、二次及土建得接口要求.目次1、总则ﻩ错误!未定义书签。
2、应遵循得主要标准........................................................................................................ 错误!未定义书签。
南方电网设备标准技术标书继电保护信息系统子站（通用部分）编号：0201400052201603中国南方电网有限责任公司2016年03月本标书对应的专用技术标书目录序号名称编号1 继电保护信息系统子站（专用部分） 0201401052201603继电保护信息系统子站标准技术标书使用说明1、本技术标书分为通用部分和专用部分。
2、项目单位根据需求选择所需设备的技术标书。
技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，与辅助说明文件随招标计划一起提交至招标文件审查会：①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术标书专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
与通用部分条款的差异也需填写在“表8投标人技术偏差表”中。
5、技术标书范本的页面、标题等均为统一格式，不得随意更改。
接口要求。
6、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)4、技术要求 (3)5、功能要求 (9)6、试验 (15)7、包装、运输、贮存和质量保证 (17)8、双方工作安排 (18)1、总则1.1 本招标技术文件适用于110kV~500kV变电站继电保护信息系统子站(下称“子站”)的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标者必须具有3年以上110kV~500kV变电站继电保护故障信息系统子站的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设备必须提供在电力系统商业运行的良好记录。
1.3 投标者的继电保护信息子站设备须通过国家级质量检验测试中心动态模拟试验、电磁兼容试验、绝缘试验、机械性能试验以及型式试验等，或经南方电网公司正式发布的型号及其软件版本，并提供确认文件(如测试报告等)。
1.4 本设备招标技术文件提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本招标技术文件和工业标准的优质产品。
1.5 如果投标方没有以书面形式对本招标技术文件（含通用、专用部分）的条文提出异议, 则意味着投标方提供的设备(或系统)完全符合本招标技术文件的要求。
如有异议, 不管是多么微小, 都应在专用部分“表8投标人技术偏差表”中加以详细描述。
1.6 本设备招标技术文件所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
1.7 本设备招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.8 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.9 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.10 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.11 本招标技术文件未尽事宜, 由买卖双方协商确定。
2、应遵循的主要标准下列标准所包含的条文, 通过在本招标技术文件中引用而构成本招标技术文件的基本条文。
在本招标技术文件出版时, 所示版本均为有效。
所有标准都会被修订, 使用本招标技术文件的各方应探讨使用下列标准最新版本的可能性。
按标准号顺序排列标准，如果各标准要求有所不同，满足更高的标准要求。
GB/T 18657.1 远动设备及系统第5部分：传输规约第1篇：传输帧格式（IEC60870-5-1，IDT）GB/T 18657.2 远动设备及系统第5部分：传输规约第2篇：链路传输规则（IEC60870-5-2，IDT）GB/T 18657.3 远动设备及系统第5部分：传输规约第3篇：应用数据的一般结构（IEC60870-5-3，IDT）GB/T 18657.4 远动设备及系统第5部分：传输规约第4篇：应用信息元素的定义和编码（IEC60870-5-4，IDT）GB/T 18657.5 远动设备及系统第5部分：传输规约第5篇：基本应用功能（IEC60870-5-5，IDT）GB/T 22386-2008 电力系统暂态数据交换通用格式（IEC 60255-24:2001，IDT）DL/T 634.5101-2002 远动设备及系统第5-101部分：传输规约基本远动任务配套标准（IEC60870-5-101:2002，IDT）DL/T 667-1999 远动设备及系统第5-103部分：传输规约继电保护设备信息接口配套标准（IEC60870-5-103:1997，IDT）DL/T 634.5104-2009 远动设备及系统第5-104部分：传输规约采用标准传输协议集的IEC60870-5-101网络访问（IEC60870-5-104:2006，IDT）DL/T 720-2013 电力系统继电保护及安全自动装置柜(屏）通用技术条件Q/CSG 110031-2012南方电网故障录波器及行波测距装置技术规范Q/CSG 110005-2012南方电网电力二次系统安全防护技术规范Q/CSG1203013-2016 继电保护信息系统技术规范Q/CSG1204013-2016继电保护信息系统主站-子站以太网103通信规范Q/CSG1204014-2016继电保护信息系统主站-子站DL／T860工程实施规范Q/CSG 1203005-2015 南方电网电力二次装备技术导则南网基建[2016] 22号南方电网公司标准设计和典型造价V2.0南网调继[2015] 5号南方电网电力系统继电保护反事故措施2014版南方电网公司反事故措施（2015年版）3、使用条件3.1正常工作大气条件a)环境温度：-10℃～+55℃；b)相对湿度：5%~95%(产品内部既不应凝露，也不应结冰)；c)大气压力：80kPa～106kPa。
3.2贮存、运输环境条件a)装置在运输中允许的环境温度-40℃～＋70℃，相对湿度不大于85%；b)在贮存中允许的环境温度-25℃～＋55℃，相对湿度不大于85%，在不施加任何激励量的条件下，装置不出现不可逆变化。
3.3周围环境a)场地符合GB/T 9361-2011中B类安全要求；b)使用地点不出现超过GB/T 11287规定的严酷等级为I级的振动；不发生GB/T 17742－2008规定的烈度为Ⅶ度的地震；c)使用地点无爆炸危险的物质，周围介质中不含有能腐蚀金属、破坏绝缘和表面敷层的介质及导电介质，没有严重的霉菌存在；4、技术要求4.1 额定电气参数4.1.1 频率：50Hz4.1.2 直流电源a)额定电压：220V、110V；b)允许偏差：-20%～+15%；c)纹波系数：不大于5%。
4.1.3 设备工频耐压a) 交流回路对地：2kV/分；b) 直流回路对地：1.5kV/分；c) 交流回路对直流回路：2kV/分；d) 浪涌电压冲击试验：5kV 1.2/50μs。
4.2 技术性能要求4.2.1 电源：4.2.1.1 直流控制电源直流控制电源由站内直流系统供电。
当供电电压在0.8～1.15U N的范围变化时, 设备应能正常运行。
为了防止直流系统对子站的影响, 每套装置应有独立的DC-DC 变换器和具有独立的直流保险(或MCB)的直流回路。
直流回路的MCB应选用相应的直流型MCB。
当直流电源电压突然消失然后恢复正常时，装置DC/DC变换器应有自恢复功能。
直流电源在纹波系数不大于5％时, 不应对装置正常运行有所影响。
装置逆变电源应采用进口优质的电源模块，投标方应对此作特别说明，并明确声明其无故障连续运行时间。
4.2.1.2 交流站用电源站用电源为3相4线, 50赫兹, 400/230伏的交流电源。
辅助设备的端电压分别为380伏和220伏。
由站用电源供电的所有设备和装置应能承受±20%的电压波动和±10%的频率变化。
4.2.2保信子站系统不得影响厂站内其他系统的正常运行，保信子站系统的任何异常或与其它设备的通信异常不得影响保护装置的正常运行。
4.2.3保信子站系统应能够长期稳定运行，软件异常时应具备自恢复能力。
保信子站应设有自复位电路，在正常情况下，保信子站不应出现程序死循环的情况，在因干扰而造成程序异常时，应能通过自复位电路自动恢复正常工作。
复位后仍不能正常工作时，应能发出异常信号或信息。
4.2.4保信子站软件系统结构应为开放式设计，功能模块可自由组合。
除数据库组件外，其余应用组件应可以根据应用需要任意组合。
对部分应用功能的升级不能对软件系统产生整体影响，软件的版本更替不得破坏历史数据。
4.2.5保信子站系统应具备配置工具软件，用于保护及故障录波器装置的接入，该软件应使用简便，易于操作；保信子站系统应配置保信子站信息管理、查询软件，支持配置信息、日志记录、保护运行及历史信息的查看、检索及分类统计。
4.2.6保信子站主机面板、工作站及管理软件均应具备完善的权限管理功能，并对维护操作日志进行存储。
4.2.7保信子站系统主设备（显示器、打印机等辅助设备除外）应采用直流电源供电，在装置直流电源消失时不应丢失已记录信息。
4.2.8保信子站主机及采集单元应采用嵌入式装置，配备足够数量的串口、以太网口。
各以太网口之间相互独立。
内部数据存储介质为固态硬盘。
