电气系统概要设计说明书一、前言本说明书旨在对电气系统的概要设计进行详细说明,以便于工程师们能够更好地理解和实施该系统。
本说明书将包含电气系统的总体设计、电源系统、配电系统、控制系统等方面的内容。
二、总体设计1. 设计目标本电气系统的设计目标是为了满足生产线设备的正常运行需求,保证生产线设备的安全性和稳定性。
2. 设计原则本电气系统采用先进的技术和可靠性高的设备,力求使整个系统稳定可靠,并且易于维护。
在设计过程中,还需要考虑到成本控制和环境保护等方面。
3. 设计流程本电气系统的设计流程包括需求分析、方案设计、设备选型、接线图绘制等多个环节。
在每个环节都需要经过反复测试和验证,确保设计结果符合实际需求。
三、电源系统1. 供电方式本电气系统采用三相交流供电方式,额定电压为380V/50Hz。
2. 供电保障为了保证生产线设备正常运行,本电气系统采用双路供电方式。
当一路供电发生故障时,系统能够自动切换到备用电源上,保证设备的稳定运行。
3. 电源线路电源线路采用优质铜芯电缆,且每条线路都经过严格测试和检验,确保质量可靠。
同时,在布线过程中还需要考虑到防火、防水等因素。
四、配电系统1. 配电方案本电气系统采用集中配电方式。
在生产线上设置主配电箱和分配电箱,通过不同的开关控制不同的设备。
2. 配电保护为了保护生产线设备,本系统采用多种保护装置。
如过载保护、短路保护、漏电保护等。
这些装置能够及时检测到故障并切断供电,避免事故发生。
3. 配电线路配电线路采用同样的优质铜芯电缆,并且在布线过程中要注意排列合理、接头牢固等因素。
五、控制系统1. 控制方案本控制系统采用PLC控制器作为核心控制器,并且与触摸屏等外围设备相结合。
通过编写程序实现对生产线设备的自动化控制。
2. 控制保护为了保证控制系统的稳定运行,本系统采用多重保护措施。
如过压保护、欠压保护、过流保护等。
这些装置能够及时检测到故障并切断供电,避免事故发生。
3. 控制线路控制线路采用优质电缆,并且在布线过程中要注意排列合理、接头牢固等因素。
电⽓设计说明--初设-2010.4第1章绪论1.1 国内现状和不⾜照明系统,电视、电话系统,防雷、等电位系统是建筑电⽓的重要组成部分。
此设计本着对安全性,可靠性,先进性和经济性的追求,着重对天合嘉园25#住宅楼的这三部分内容展开了设计住宅的电⽓设计是住宅设计的⼀个重要组成部分,他对于住宅建筑的美观、实现住宅建筑的使⽤功能、保障居住者的⽣命财产安全、降低住宅造价,均具有⼀定的影响。
⽬前,住宅电⽓设计的理论体系和实践经验虽然⽇趋成熟,但在住宅电⽓设计实践中,仍有⼀些问题值得进⼀步探讨。
近年来随着国民经济的发展,⼈民⽣活⽔平的提⾼,全国各地尤其是⼈⼝密集的⼤城市为了改善⼈们的居住条件,其房地产业、安居⼯程不断扩⼤和发展。
⼀些富裕起来的⼈们都相继搬进了新居。
这⽆疑是件⼤好事,但有关部门的调查回访得到的信息是房屋电⽓的设计容量往往偏⼩,经常出现过负荷跳闸或导线被烧现象;有的房间插座偏少,插座布置不合理;还有的忽视了浴室的辅助电位联结。
某些⾼层住宅地下室⼈防⼯程,可能是开发商为了减少投资,也可能是设计上的不合理,有些⼈防⼯程战时预留管线和设备不到位,位置⾛向不合理,有些管线竖井强电、弱布线没有采取隔断措施,有些在管道井敷设的电缆仍采⽤含卤浓度较⾼的聚氯⼄烯电缆。
在全国乃⾄世界,对⽕灾事故的调查结果表明,其电线绝缘⽼化,引起短路着⽕⽐例占⽕灾事故的⼀半以上。
1.2 本设计解决的问题及和其达到的⽬标居住建筑⼀般要使⽤⼏⼗年其室内装备⽔平是国家和⼈民富裕程度的标志。
要求电⽓的⼀次装备要适应不同年代的需要,⽆论从经济上还是技术上都是不可能的,但依使⽤者对未来发展⽔平的科学预测,在拟订设计⽅案时,本设计充分考虑了各个电器设备的寿命。
并对未来家⽤电器的使⽤都有欲留量。
各部分布线都考虑到了应使设计合理、美观、安全。
住宅电⽓设计中,从安全⾓度考虑,应选⽤铜导线,导线截⾯的选择要留有裕量,并作漏电保护。
采⽤合适的接地⽅式,在住宅内作等电位接地。
学校电气方案设计说明
一、项目概述
本工程为XXX中学校电气工程,总建筑面积为8000m2,由教学楼、体育馆、宿舍和后勤楼四部分组成。
二、系统分析
1.供电系统
本工程采用三相四线制,电压为220V,变压器容量为160KVA,额定电流为400A。
对电源线采用720mm2平衡线,采用灰色管道,对中低压回路采用四芯控制电缆,对高压照明采用石棉电缆,所有配电箱采用空气开关,具有过载、短路和漏电保护功能,安装方便,使用安全可靠。
2.照明系统
本工程采用LED灯照明系统,控制系统采用智能控制方式,根据环境光照强度自动调整光强,节能效果显著,预计照明用电降低约30%;智能控制系统可以设置多种控制方式,可以根据实际需要进行灯光调节。
3.电力配电系统
本工程采用空开柜配电系统,所有电缆均采用符合国家标准的高品质电缆,接线端子采用低温型接线端子,有效保证电缆的质量安全,电缆接头采用拧紧接头的方式,有效防止漏电,所有空开柜以及终端电器均采用世界著名品牌,绝缘等级高、耐压强、安全可靠。
4.动力系统
本工程采用电机控制的动力系统,电动机采用变频技术,采用智能控制技术。

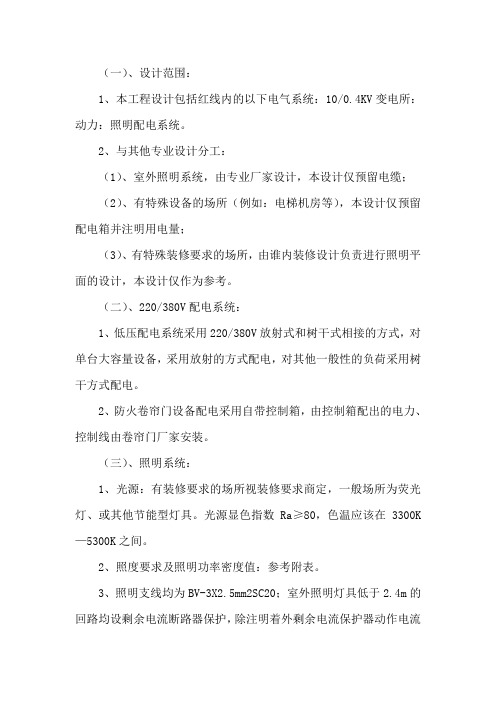

(一)、设计范围:1、本工程设计包括红线内的以下电气系统:10/0.4KV变电所:动力:照明配电系统。
2、与其他专业设计分工:(1)、室外照明系统,由专业厂家设计,本设计仅预留电缆;(2)、有特殊设备的场所(例如:电梯机房等),本设计仅预留配电箱并注明用电量;(3)、有特殊装修要求的场所,由谁内装修设计负责进行照明平面的设计,本设计仅作为参考。
(二)、220/380V配电系统:1、低压配电系统采用220/380V放射式和树干式相接的方式,对单台大容量设备,采用放射的方式配电,对其他一般性的负荷采用树干方式配电。
2、防火卷帘门设备配电采用自带控制箱,由控制箱配出的电力、控制线由卷帘门厂家安装。
(三)、照明系统:1、光源:有装修要求的场所视装修要求商定,一般场所为荧光灯、或其他节能型灯具。
光源显色指数Ra≥80,色温应该在3300K —5300K之间。
2、照度要求及照明功率密度值:参考附表。
3、照明支线均为BV-3X2.5mm2SC20;室外照明灯具低于2.4m的回路均设剩余电流断路器保护,除注明着外剩余电流保护器动作电流为30mA,动作时间为0.1S。
4、装饰用灯具需与装修设计及甲方商定,功能性灯具如:荧光灯类需有国家主管部门的检测报告,达到设计要求的方可投入使用。
5、除注明外,配电间灯具管吊式安装,距地3.5m,其他有吊顶的场所,选用嵌入式格栅荧光灯反射器为雾面合金铝贴膜,无吊顶场所选用控照式(或盒式)荧光灯,链吊式安装,距地 2.5m,荧光灯灯管为节能型(T5、T8)灯管,并要求自带电容补偿,要求功率因数不小于0.9.6、壁灯距地1.8m,灯具形式由甲方确定。
7、室外立面照明、庭院照明由专业厂家设计,设计院配合。
(四)、设备安装:1、各层照明配电箱,除竖井、防火分区隔墙上明装外,其它均为暗装(剪力墙上除外);安装高度距地1.5m,箱体应有明显标志,并做防火处理。
2、动力箱、控制箱除竖井、机房、防火分区隔墙上明装外,其它均为暗装,箱体高度600mm以下,底边距地1.5m;600mm~800mm高,底边距地1.2m,1200mm以上,为落地式安装,下设300mm基础。
电气设计说明范文一、项目背景和目的电气设计是指在建筑、工业生产等领域中,通过电气设备和电气系统的设置和安装来实现电力供应、电气控制和电气保护等功能。
电气设计的目的是保障电力系统的安全、稳定、高效运行,提高生产效率和质量。
二、设计原则和要求1.安全性:电气设计应符合国家电气安全标准和相关法规要求,确保人身安全和设备正常运行。
2.可靠性:电气设计应保证系统的可靠性和稳定性,防止电力中断和设备故障带来的损失。
3.经济性:电气设计应在满足需求的前提下,尽量降低投资和运行成本。
4.灵活性:电气设计应考虑系统的可调节性和可扩展性,方便以后的变更和升级。
5.可维护性:电气设计应便于设备的检修和维护,缩短停产时间,提高生产效率。
三、设计流程和步骤1.收集信息:了解项目的需求、用电负荷、电源供应等信息。
2.制定方案:根据需求和信息,确定电源系统、配电系统、电气控制系统等的基本布局和参数。
3.设计计算:进行电源容量计算、线路电压降、线缆尺寸计算等,确保系统满足要求。
4.设备选型:根据设计计算结果和供应商信息,选择合适的电气设备和材料。
5.蓝图设计:绘制电气设计平面图和电气图纸,标明电气设备和线路的布置和连接关系。
6.编制技术文件:编写电气设计说明书和相关技术文件,实施标准化管理和规范操作。
四、设计内容和要点1.电源系统设计:包括电源选择、变压器容量计算、低压开关柜设计等。
2.配电系统设计:根据用电负荷计算线路容量和线缆规格,确定电缆敷设方式。
3.电气控制系统设计:包括电气控制柜设计、设备自动化控制设计和电气保护设计等。
4.接地系统设计:确保系统的安全接地和电器设备的防雷保护措施。
5.照明系统设计:根据建筑功能和照明需求,设计照明灯具、电路布置和照明控制方案。
6.线缆敷设设计:根据施工条件和规范要求,确定线缆敷设路径、敷设方式和保护措施。
五、设计实施和质量控制1.施工管理:对施工过程进行监督和控制,确保按照设计图纸和技术要求进行施工。
电气设计说明一、设计依据1、工程概况本工程位于西安市,地上三层,层高3.6m,主要为办公与食堂;建筑主体高度7.8m,总建筑面积为1893肝。
结构形式为框架结构。
本工程属于二类普通多层建筑。
2、相关专业提供的工程设计资料。
3、建设单位提供的设计任务书。
4、中华人民共和国现行主要标注及法规:《民用建筑电气设计规范》JGJ16-2008 《办公建筑设计规范》JGJ67-2006《建筑物防雷设计规范》GB50057 《建筑照明设计标注》GB50034-2013《低压配电设计规范》GB50054-2001 《供电系统设计规范》GB50052-2009《视频安防监控系统工程设计规范》GB50395-2007 《综合布线系统工程设计规范》GB50311-2007二、设计内容、范围1、设计内容:照明、配电系统、视频监控系统、综合布线系统、安全措施。
2、与其它专业设计的分工:1)本设计所有弱电系统,由专业公司二次设计。
三、220/380照明配电系统1、负荷分类及容量:负荷等级为三级负荷,设计容量为90K也2、供电电源:本工程从室外引来两路220/38OV电源,供给本楼负荷用电;进线缆从建筑物外埋地引入,进入一层的照明总配电箱ALl及动力总配电箱AP e3、供电方式:本工程采用放射式的供电方式。
4、照明配电:照明、插座均由不同的支路供电;除壁挂空调插座外柜式空调插座和普通插座回路均设漏电断路器保护。
四、设备安装1、动力、照明电源总进线箱均设在一层,箱底距地LO米安装。
2、厨房操作间配电箱箱底距地1.0米明装,二楼配电箱箱底距地1.5米嵌墙暗装。
3、除注明外,开关、插座、空调插座分别距地L3m、0.3m、1.8m喑装。
4、开关、插座和照明灯具靠近可燃物时,应采取隔热、散热等防火保护措施。
5、采用I类灯具时,灯具的外露可导电部分应可靠接地。
6、建筑内消防应急照明灯具的照度应符合下列规定:(1)疏散走道的地面最低水平照度不应低于0.51x;(2)人员密集场所内的地面最低水平照度不低于LOlx;(3)楼梯间内的地面最低水平照度不应低于5.Olx0五、导线选择及敷设1、照明干、支线选用BV-450/750V聚氯乙烯绝缘铜芯导线。
{电气设计说明一、设计依据(1)《建筑设计防火规范》GB50016-2006(2)《高层民用建筑设计防火规范》GB50045-95(2005年版)(3)《民用建筑电气设计规范》JGJ 16-2008(4)《建筑物防雷设计规范》GB 50097-2010{(5)《火灾自动报警系统设计规范》GB 50116-98(6)《建筑照明设计标准》GB50034-2004(7)《低压配电设计规范》GB50054-2011(8)《供配电系统设计规范》GB50052-2009(9)《建筑物电子信息系统防雷技术规范》GB50343-2012(10)《汽车库、修车库、停车场设计防火规范》(11) 其它现行国家相关规范、条文二、设计范围|10/变配电系统、低压配电系统、照明配电、空调配电、火灾自动报警及联动系统、漏电火灾报警系统、建筑物能耗监测系统、建筑物防雷及接地系统。
三、建筑概况、负荷等级及变电所设置(电压等级为暂定)1、负荷等级:建筑为地上6层,地下1层;地上建筑面积平米,地下建筑面积平米;地上一层为商业;二层为地上车库;从三层开始至六层本建筑分为左右两塔,左侧塔为办公右侧塔为公寓;属综合性建筑;建筑高度约29米,为一类高层。
其中商业建筑面积平米,办公建筑面积5727平米,公寓建筑面积平米;车库建筑面积平米(地上)+平米(地下),车库为II类汽车库。
规划区内消防设备用电为一级负荷;走道照明、值班照明、障碍照明用电、主要业务和计算机系统用电、安防系统用电,电子信息设备机房用电,客梯用电,排污泵、生活水泵用电为一级负荷;其余为三级负荷。
2、用电指标及负荷计算:商业—150VA/ m2;汽车库--15VA/ m2;办公—100VA/m2;公寓--150 m2~200m2为16KW/户,200 m2以上为20KW/户;总用电量为,同时系数按选取,实际用电量为3、变电所及供电电源:在在建筑物地上一层设10KV开闭所一座引入两路10KV市电,在地下一层设置10/用户变电所一座;变电所内设置设1000KVA 变压器两台,变电所由开闭所放射式引入两路10KV电源供电。
电气设计说明一.设计依据1.建筑概况:本工程位于XXXX。
总建筑面积约xxxx㎡。
地下x层,主要为xxxx,地上xx层。
本工程属于xxx建筑。
建筑主体高度xxxm,裙房高度xxxm。
结构形式为xxxxxx结构,基础形式为xxx结构。
人防工程为x级,平战结合;防火等级:xx级;2.相关专业提供给的工程设计资料;3.各市政主管部门对初步设计的审批意见;4.甲方提供的设计任务书及设计要求;5.中华人民国现行主要标准及法规:--《供配电系统设计规》GB50052-2009;--《民用建筑电气设计规》JGJ/T16-2008;--《10KV及以下变电所设计规》GB50053-94;--《低压配电设计规》GB50054-2011;--《建筑物防雷设计规》GB50057-2010;--《建筑设计防火规》GB 50016—2006;--《高层民用建筑没计防火规》GB 50045—95(2005年版);--《建筑照明设计标准》GB50034-2004;--《人民防空工程设计防火规》GB 50098-2009;6.国家、地方现行标准、规。
二.设计围1.本工程设计包括红线的以下电气系统:1)10/0.4kV变配电系统;2)电力配电系统;3)照明及应急照明系统;4)建筑物防雷、接地系统及安全措施;2.与其它专业设计的分工:1)室外照明系统,航空障碍灯:由专业厂家设计,本设计仅预留电源;2)工艺用电设备供电系统,本设计仅预留电源容量;3)有特殊设备的场所(例如:综合布线机房、网络交换机房、消防控制室等),本设计仅预留配电箱并注明用电量,预留部分出线回路,其具体的出线回路由二次设计决定;4)有特殊装修要求的场所,由室装修设计负责进行照明平面的设计。
本设计将电源引至配电箱,预留装修照明容量。
本工程主要为以下场所:办公建筑的接待、餐厅和大堂。
5)电源分界点:由城市电网引入本工程变配电室的两路10kV 电源线路。
本设计提供此线路进入本工程建设红线围的路径,变配电室位置。
电气方案设计说明1. 引言本文档旨在说明电气方案设计的要点和过程,以满足特定需求和标准。
电气方案设计对于任何电气工程项目来说都是至关重要的一步。
本文档将详细介绍电气方案设计的步骤和关键要素,以确保设计的全面性和有效性。
2. 项目概述在本章节中,我们将对电气方案设计的目标和背景进行概述。
项目概述可包括以下内容:•项目的总体目标和要求•项目的背景和背景知识•相关方面的资源可用性3. 系统需求分析在本章节中,我们将详细分析系统的需求,并确保所有需求都被充分考虑和满足。
需求分析可能包括以下内容:•系统的功能性需求•系统的非功能性需求,如可靠性、安全性等•对系统所需的电力、能源和通信等方面的需求4. 电气方案设计步骤在本章节中,我们将介绍电气方案设计的具体步骤。
电气方案设计的步骤可概括为:4.1. 制定设计目标在这一步骤中,我们将明确电气方案设计的目标和标准,以确保设计的有效性和可行性。
设计目标可能包括:•设计的可靠性要求•设计的成本要求•设计的实施时限4.2. 进行初步设计在这一步骤中,我们将进行电气方案的初步设计。
初步设计可能包括以下内容:•系统的整体框架和结构•系统的主要组成部分和模块•系统的关键性能指标4.3. 进行详细设计在这一步骤中,我们将进行电气方案的详细设计。
详细设计可能包括以下内容:•每个组件和模块的详细规格和参数•组件和模块之间的接口设计•相关文档和图表的编制4.4. 进行仿真和测试在这一步骤中,我们将对电气方案进行仿真和测试,以验证设计的正确性和可行性。
仿真和测试可能包括以下内容:•使用专业仿真软件对系统进行电路仿真•进行物理或虚拟实验以验证系统性能4.5. 进行优化和修改在这一步骤中,我们将根据仿真和测试的结果,对电气方案进行优化和修改,以提高设计的效率和可靠性。
5. 设计输出在本章节中,我们将确定并准备设计输出。
设计输出可能包括以下内容:•详细设计文档和图纸•设备和零部件的清单和规格书•系统测试报告和验收标准6. 结论电气方案设计是确保电气工程项目顺利进行的关键一步。
电气施工图设计统一说明一、建筑概况本工程位于(),()路与()路交叉口()。
建筑面积(m2)。
地下()层, 主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等, 属于()类建筑。
建筑主体高度(M),裙房高度(M)o结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。
二、设计依据:1.各市政主管部门对初步设计的审批意见;2.中方设计任务书与设计要求;3.《民用建筑电气设计规范》JGJ/T16-92;4.《10KV与以下变电所设汁规范》GB50053-94;□.《供配电系统设计规范》GB50052-95;6.《低压配电设讣规范》GB50054-957.《建筑物防雷设讣规范》GB50057-94; (2000年版)8.《高层民用建筑设计防火规范》GB50045-95; (2001年版)9.《人民防空地下室设计规范》GB50038-94;10.其它有关国家与地方的现行规范,规范;11.各专业提供的设讣资料;三、设计范围本设计包括红线内的以下内容:1.高、低压配电系统;2.电力配电系统;3.照明配电系统;4.楼宁自控系统:5.防雷与接地系统;6.人防工程;7.室外照明系统(与专业厂家配合);8.报告厅,演播室,多功能厅等的调兴照明系统(与专业厂家配合);9.有1:艺设备的场所(例如:厨房、电梯等),设计仅预留配电箱;10.根据甲方()文,本工程设计•时,公共场所与所有办公室的强电设备均只做预留,强电将电源引至配电箱,预留装修照明仅先期佔算照明容量,待以后由室内装修设计负责进行配电盘与平面的二次设计,以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1•本匸程负荷等级为()级。
2.本工程从()与()引来两路10kv高压电源,每路均能承担本工程全部负荷。
两路高压电源同时工作,互为备用。
3.10kv高压电源引至设在本工程()层的分界室。
变配电所设在地下()层。
高压为单母线分段运行,手动联络,高压断路器为真空断路器,直流操作()AH,继电保护为定时限过流与速断保护。
电气设计一、设计依据:(一)上级主管部门批准的文件和兴建方提出的有关要求。
(二)国家现行的有关规范、规程:《高层民用建筑设计防火规范》GB50045-95(2005年版)《民用建筑电气设计规范》JGJ 16-2008《10kV及以下变电所设计规范》GB50053-94《火灾自动报警系统设计规范》GB50016-2013《建筑物防雷设计规范》GB50057-2010《建筑照明设计标准》GB50034-2013《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《供配电系统设计规范》GB50052-2009《汽车库、修车库、停车场设计防火规范》GB50067-97《住宅建筑规范》GB50386-2005《住宅设计规范》GB50096-2011《住宅建筑电气设计规范》JGJ 242—2011《有线电视系统工程技术规范》GB50200-94《民用闭路监视电视系统工程技术规范》GB50198-94(三)各专业提供的有关资料及图纸。
(四)由甲方处了解的市政相关条件及方案构想。
二、设计范围:(一)本工程拟设置的强电系统1.高、低压变配电系统。
2.动力配电系统、照明配电系统(不包括住宅电表箱以前公变部分);3.柴油发电机系统4.漏电火灾报警系统5.防雷、保护接地系统。
(二)本工程拟设置的主要弱电系统1.通讯系统。
2.安全防范系统。
主要由以下子系统组成:①视频安防监控子系统;②出入口控制子系统;③入侵报警子系统;④保安报警子系统;⑤电子巡查子系统;⑥停车库管理子系统;⑦周界及公共区域防范系统。
3.有线电视及卫星电视系统。
4.火灾自动报警及消防联动控制系统。
5.背景音乐及紧急广播系统。
6.楼宇控制系统7.公共信息显示系统三、供电系统(一)负荷等级本建筑群属于一类、二类高层及多层建筑,其中一类高层建筑消防控制室、防排烟设施、消防电梯、消防水泵、火灾自动报警系统、自动灭火系统、应急照明、疏散标志灯和电动卷帘.生活水泵、客梯、楼梯间照明等用电等为一级负荷; 二类建筑中以上部分为二级负荷;其余的用电设备属三级负荷。
(二)供电电源及电压:由市政为本建筑引入两组(共4路)(按一路高压10000KV A)10KV独立电源,每组10KV电源需引自上级不同开闭站。
(需与供电部门落实)。
东南区装设220/380V应急式柴油发电机组作为酒店、商业等一级负荷的备用电源。
(三)供电系统:10kV系统采用单母线分段加联络型式接线,放射式馈至各台变压器;低压系统采用单母线分段接线,正常时各变压器独立运行,变压器之间设低压联络。
(四)负荷预测1、整个建筑的预测:根据其使用性质、主要用电负荷采用单位建筑面积负荷密度法进行负荷预测,总计算容量:约28000kV A 其中COSΦ=0.9,变压器及线路损耗以4%计。
(五)高压配电室、变配电所、柴机房设置1、在本工程内设置高压配电所一个,供本建筑10kV配电,位置在地下一层靠近市政进线处,预估面积约250平米。
2、a)拟在A区地下一层设置一座变配电所为A区建筑供电,此变配电所设置4台变压器,其中两台1000KV A干式变压器为商铺配电,两台1600KV A干式变压器为公寓配电,变配电所面积约350平米。
b) 拟在B区地下一层B1\B2各设置一座变配电所为B区建筑供电,B1变配电所设置两台1250 KV A干式变压器为B1区配电,面积约180平米。
B2变配电所共设置六台干式变压器为B2区配电,面积约500平米,其中两台1000 KV A 干式变压器为酒店区配电,另两台1250 KV A及两台1600 KV A 干式变压器为办公、商业区配电。
c) 拟在C区地下一层东、西侧各设置一座变配电所为C区建筑供电,东侧变配电所设置四台1000 KV A干式变压器为C区东部住宅及商业配电,面积约350平米,西侧变配电所设置四台1600 KV A干式变压器为C区西部住宅及商业配电,面积约350平米。
3、柴油发电机房:拟在B2区地下一层设置应急柴油发电机房一座,柴发作为应急电源,为酒店、商业服务。
当市政供电因故障同时停止供电后,柴油发电机将在十五秒内自行启动供电。
目前柴油发电机按1600KV A考虑。
(六)室外工程:所有室外高、低压电缆均采用直埋或电缆沟敷设;室外照明采用路灯及建筑物泛光照明等方式。
(七)防雷与接地:变配电所工作及保护接地系统与建筑物防雷接地系统公用接地装置。
为防止雷电波沿高压电缆侵入形成过电压而损坏电气设备,10kV供电系统装设避雷器。
四、电力、照明及自动控制(一)电源、电压和配电系统:电力、照明配电电源由变配电所引进,采用220/380V中性点接地TN-S系统。
电力系统主要采用放射式配电方式,消防用电设备采用专用的配电回路,其中消防控制室、消防水泵、消防电梯、防烟排烟风机等消防用电设备为双回路配电并在最末一级配电箱处设置自动切换装置。
照明系统则采用放射式与树干式相结合的配电方式。
(二)用电指标:办公等按80VA/平方米; 酒店、商店按110~120VA/平方米; 住宅按50~60VA/平方米的用电标准进行设计。
3.3 接地故障保护:各建筑电源总进线处进行总等电位联结;所有用电设备的金属外露部分均与PE专用接地线连接;插座回路均设置漏电保护措施。
3.4自动控制:本工程拟对动力系统、空调系统等楼宇设施设置监控系统,采用DDC集散控制系统;消防灭火及防排烟设备由消防报警控制系统根据火警情况发生控制指令进行联动控制。
五、建筑物防雷本工程各建筑分别按二/三类防雷建筑物设置防雷措施。
六、节能专篇(一)供电系统:10kV系统采用单母线分段加联络型式接线,放射式馈至各台变压器;低压系统采用单母线分段接线,正常时各变压器独立运行,变压器之间设低压联络。
(二)变配电所:各变电所深入负荷中心,尽量减少低压供电半径。
(三)变压器选择:采用SCB10 ,D.YN11高效、节能变压器。
无功补偿后功率因数0.9以上,负荷率0.7~0.85(四)照明光源以荧光灯光源为主,直管荧光灯采用高光效灯管,吸顶灯采用紧凑型节能荧光灯。
镇流器选用电子镇流器(要求功率因数大于等0.9)。
(五)为了节能和方便管理,楼梯间和前室、走道照明灯具的控制考虑采用声光控开关控制(用于应急照明的感应开关应带消防功能以确保火灾时能强迫点亮)。
(六)根据场所使用性质的不同采用高效节能照明产品,开场式灯具效率≥75%,格栅或透光罩灯具效率≥60%。
七、弱电系统(一)办公部分拟设置的弱电系统1. 通讯系统办公部分拟设计一套六类电话、计算机综合布线系统。
2. 安全防范系统。
主要由以下子系统组成:①视频安防监控子系统;②出入口控制子系统;③入侵报警子系统;④电子巡更子系统;⑤停车库管理子系统;⑥周界及公共区域防范系统。
3. 有线电视系统4. 火灾自动报警及消防联动控制系统5. 应急广播系统6. 楼宇控制系统7. 公共信息显示系统8. 移动通信信号放大系统9. 能耗监测系统(二)住宅部分拟设置的弱电系统1. 通讯系统语音,数据和IPTV等全业务服务:住宅部分按照三网融合、光纤入户方式预留路由。
2. 安全防范系统①可视对讲访客系统及入侵报警系统②视频安防监控系统③停车场管理系统④电子巡更系统3. 有线电视系统4. 火灾自动报警及消防联动系统5. 应急广播系统6. 移动通信信号放大系统(三)商场部分拟设置的弱电系统1. 通讯系统拟设计一套六类电话、计算机综合布线系统,分为互联网服务和内部运营网服务。
2. 安全防范系统。
主要由以下子系统组成:①视频安防监控子系统;②出入口控制子系统;③入侵报警子系统;④电子巡更子系统;⑤停车库管理子系统;⑥周界及公共区域防范系统。
3. 有线电视系统4. 火灾自动报警及消防联动控制系统5. 应急广播系统6. 楼宇控制系统7. 公共信息显示系统8. 公共广播系统9.客流分析系统10.移动通信信号放大系统11.远程抄表系统对有需求的商业水、电表进行远程自动抄表,与能耗监测系统共用。
(四)高档酒店部分拟设置的弱电系统1. 通讯系统拟设计一套六类电话、计算机综合布线系统,分为客户网服务和内部运营网服务。
2. 安全防范系统。
主要由以下子系统组成:①视频安防监控子系统;②出入口控制子系统;③入侵报警子系统;④电子巡更子系统;⑤停车库管理子系统;⑥周界及公共区域防范系统。
3. 有线电视及卫星电视接收系统4. 火灾自动报警及消防联动控制系统5. 应急广播系统6. 楼宇控制系统7. 公共信息显示系统8. 公共广播系统9. 移动通信信号放大系统10.能耗监测系统11.客房控制系统(五)经济型酒店部分拟设置的弱电系统1. 通讯系统拟设计一套六类电话、计算机综合布线系统,分为客户网服务和内部运营网服务。
2. 安全防范系统。
主要由以下子系统组成:①视频安防监控子系统;②出入口控制子系统;③入侵报警子系统;④电子巡更子系统;3. 有线电视系统4. 火灾自动报警及消防联动控制系统5. 应急广播系统6. 楼宇控制系统7. 公共信息显示系统8. 移动通信信号放大系统9. 能耗监测系统10.客房控制系统。
