eda技术原理EDA（Electronic Design Automation，电子设计自动化）是一种利用计算机辅助进行电子硬件设计的技术，其原理主要包括以下几个方面：1. 电路建模：EDA技术首先需要将电路进行建模，将电路元件抽象为数学模型，如电阻、电容、电感等元器件被建模为方程式或者矩阵等数学表达式。

这些模型可以通过实验测量或者仿真等方式进行获取。

2. 电路仿真：通过电路仿真软件，将建模后的电路模型输入到仿真引擎中进行电路行为模拟。

仿真可以准确预测电路的性能、稳定性和功耗等参数，以评估电路的可行性。

常用的仿真工具有SPICE（Simulation Program with Integrated Circuit Emphasis）和AMS（Analog and Mixed-Signal）等。

3. 逻辑综合：逻辑综合是将高级语言描述的设计代码转换为电路门级描述的过程。

逻辑综合工具将设计文件输入，通过优化算法对设计进行优化，生成与原设计功能等效的优化后的门电路描述。

逻辑综合主要包括布尔逻辑优化和进一步进行的时序逻辑优化等。

4. 物理布局：物理布局是将逻辑电路映射到具体的芯片布局中。

在物理布局过程中，需要考虑布线、设备位置、连接规则等。

物理布局工具可以自动化生成芯片布局，以满足功能、性能、功耗和面积等要求。

5. 片图设计：片图设计是将电路物理布局转化为特定工艺规则的掩膜层次的过程。

在片图设计过程中，设计人员根据工艺规则规定的要求，设计电路的掩膜层次，以生成最终的芯片版图。

总之，EDA技术通过建模、仿真、逻辑综合、物理布局和片图设计等步骤，实现了电子电路设计的自动化和高效性。

它提高了设计师的工作效率，缩短了产品开发周期，降低了设计错误的风险，并为电子产品的设计与制造提供了可靠的工具和方法。

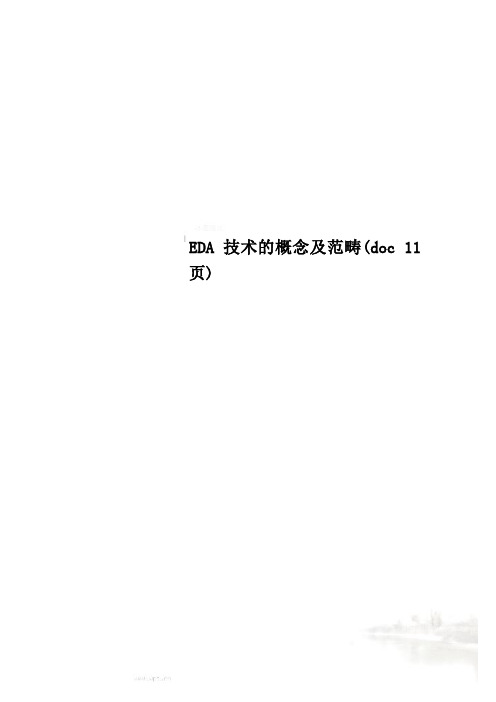

EDA技术的概念及范畴(doc 11页)EDA技术的概念及范畴EDA技术是在电子CAD技术基础上发展起来的计算器软件系统，是指以计算器为工作平台，融合了应用电子技术、计算器技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。

利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算器完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在计算器上自动处理完成。

现在对EDA的概念或范畴用得很宽。

包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。

目前EDA 技术已在各大公司、企事业单位和科研教学部门广泛使用。

例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到EDA技术。

本文所指的EDA技术，主要针对电子电路设计、PCB设计和IC设计。

EDA 设计可分为系统级、电路级和物理实现级。

EDA常用软件EDA工具层出不穷，目前进入我国并具有广泛影响的EDA软件有：EWB、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIlogic、Cadence、MicroSim 等等。

这些工具都有较强的功能，一般可用于几个方面，例如很多软件都可以进行电路设计与仿真，同时以可以进行PCB自动布局布线，可输出多种网表文件与第三方软件接口。

下面按主要功能或主要应用场合，分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD 设计工具及其它EDA软件，进行简单介绍。

1、电子电路设计与仿真工具电子电路设计与仿真工具包括SPICE/PSPICE；EWB；Matlab；SystemView；MMICAD等。

下面简单介绍前三个软件。

（1）SPICE （Simulation Program with Integrated Circuit Emphasis）是由美国加州大学推出的电路分析仿真软件，是20世纪80年代世界上应用最广的电路设计软件，1998年被定为美国国家标准。

EDA（Electronic Design Automation），即电子设计自动化，是指利用计算机技术和软件工具来辅助设计和开发电子芯片和电子系统的过程。

超大规模集成电路（VLSI）是一种集成度非常高的电子装置，其中包含非常多的逻辑门、寄存器和其他电子元件。

半导体是制造芯片和其他电子设备的重要材料。

在进行计算机辅助设计（EDA）时，半导体技术扮演了重要的角色。

以下是一些可以参考的内容：1.EDA的基本原理和流程：介绍EDA的基本概念、原理和流程，包括设计输入、仿真和验证、物理布局、布线和物理验证等步骤。

2.EDA软件工具：介绍常用的EDA软件工具，如电路模拟器、布局编辑器、布线工具和时序分析器等。

重点介绍其功能、特点和使用方法。

3.VLSI设计流程：详细介绍超大规模集成电路（VLSI）的设计流程，包括逻辑设计、物理设计和验证等步骤。

这些步骤是EDA的基础，需要结合半导体的特性进行设计和优化。

4.半导体材料和工艺：介绍半导体的基本概念、材料特性和制造工艺。

重点讨论硅材料和CMOS工艺，以及其他常用的半导体材料和工艺。

5.VLSI电路设计：讨论VLSI电路的设计方法和技巧，包括逻辑门级设计、寄存器传输级设计和系统级设计等。

重点介绍时序和功耗优化的方法。

6.物理布局和布线：介绍物理布局和布线的基本原理和技术。

包括芯片布局的规划、组织和对齐方法，以及信号线的布线和电源和地线的布局技巧。

7.仿真和验证技术：介绍电子系统的仿真和验证方法，包括时序分析、电路仿真、功能验证和模拟调试等。

着重介绍相关的EDA工具和技术。

8.高级电路设计：介绍高级电路设计技术，如时钟和电源管理、功耗优化、故障诊断和可重构设计等。

重点讨论软件定义电子系统（SDS）的设计和开发方法。

9.VLSI测试和可靠性：讨论VLSI测试和可靠性的相应方法和技术。

介绍常见的VLSI测试模式、故障模型和测试工具，以及VLSI可靠性设计的原则和方法。

什么是EDA技术EDA是电子设计自动化（Electronic Design Automation）缩写，是90年代初从CAD（计算机辅助设计）、CAM（计算机辅助制造）、CAT（计算机辅助测试）和CAE（计算机辅助工程）的概念发展而来的。

EDA技术是以计算机为工具，根据硬件描述语言HDL（ Hardware Description language）完成的设计文件，自动地完成逻辑编译、化简、分割、综合及优化、布局布线、仿真以及对于特定目标芯片的适配编译和编程下载等工作。

典型的EDA工具中必须包含两个特殊的软件包，即综合器和适配器。

综合器的功能就是将设计者在EDA平台上完成的针对某个系统项目的HDL、原理图或状态图形描述，针对给定的硬件系统组件，进行编译、优化、转换和综合，最终获得我们欲实现功能的描述文件。

综合器在工作前，必须给定所要实现的硬件结构参数，它的功能就是将软件描述与给定的硬件结构用一定的方式联系起来。

也就是说，综合器是软件描述与硬件实现的一座桥梁。

综合过程就是将电路的高级语言描述转换低级的、可与目标器件FPGA/CPLD相映射的网表文件。

适配器的功能是将由综合器产生的王表文件配置与指定的目标器件中，产生最终的下载文件，如JED文件。

适配所选定的目标器件（FPGA/CPLD芯片）必须属于在综合器中已指定的目标器件系列。

硬件描述语言HDL是相对于一般的计算机软件语言，如：C、PASCAL而言的。

HDL语言使用与设计硬件电子系统的计算机语言，它能描述电子系统的逻辑功能、电路结构和连接方式。

设计者可利用HDL程序来描述所希望的电路系统，规定器件结构特征和电路的行为方式；然后利用综合器和适配器将此程序编程能控制FPGA和CPLD内部结构，并实现相应逻辑功能的的门级或更底层的结构网表文件或下载文件。

目前，就FPGA/CPLD开发来说，比较常用和流行的HDL主要有ABEL-HDL、AHDL和VHDL。

（：西南）1 EDA——集成电路设计的基石EDA简介EDA技术（Electronic Design Automation）：即电子设计自动化，是由计算机辅助测试发展而来、以CAD (计算机辅助设计) 为建构基础逐渐完善的一种计算机辅助设计系统。

设计者以大型可编辑逻辑器件为主要设计载体，在EDA 软件平台上，通过硬件描述语言VHDL进行设计，融合了各种计算机技术、电子技术、信息技术和智能技术，实现了电子产品自动化设计。

EDA的起源：在上世纪六七十年代，当时的集成电路大多都是用手工来完成的，因为实际的晶体管数量并不多，电路线也很简单，并不容易出现错误。

但是当线路的数量达到上百或者上千以后，电路图复杂程度加深，这时的人工效率将变得很低，错误率增加也导致成本急剧增加，因而更加高效低成本的EDA 技术开始在集成电路的设计中被大规模的应用。

EDA的定位：从定位上来说，EDA的核心功能就是为集成电路的设计、生产提供自动化辅助设计能力。

实现电子设计自动化，需要融合图形学、计算数学、微电子学、拓扑逻辑学、材料学、人工智能等众多前沿技术，有极高的行业门槛。

发展至今， EDA已是集成电路产业链最上游、最高端和最核心的产业。

EDA的地位：与庞大的芯片设计、制造、应用行业相比，EDA市场规模并不大。

2020年全球EDA市场规模仅为115亿美元，但却支撑着4404 亿美元规模的半导体行业，数十万亿美元规模的数字经济。

EDA技术的特点集设计、仿真和测试于一体现代的EDA软件平台集设计、仿真、测试于一体，配备了系统设计自动化的全部工具：配置了多种能兼用和混合使用的逻辑描述输入工具；配置了高性能的逻辑综合、优化和仿真测试工具。

电子设计师可以从概念、算法、协议等开始设计电子系统，可以将电子产品从电路设计、性能分析到设计出ic版图或pcb版图的整个过程在计算机上自动处理完成。

较以往的设计方法，大大提高了设计效率，降低了设计者的工作负担。

计算机辅助设计 eda 超大规模集成电路半导体计算机辅助设计(EDA)在超大规模集成电路(VLSI)设计过程中起着至关重要的作用。

半导体产业的发展离不开EDA技术的支持，它在VLSI设计的不同阶段起着关键的作用。

本文将介绍EDA在VLSI设计中的应用、EDA的定义和功能，以及相关的参考文献。

计算机辅助设计(EDA)是为了帮助设计和获得高质量、高性能、可靠性和低成本的VLSI集成电路所采用的一系列软件工具和方法。

EDA工具提供了从设计的概念到最终产品的所有步骤所需的支持和自动化。

在VLSI设计的不同阶段，EDA技术提供了许多关键功能。

首先，在设计过程的早期阶段，EDA工具可以帮助设计师进行系统级的设计和优化。

例如，它可以帮助设计师选择适当的电路架构，并进行性能评估和功耗分析。

其次，EDA工具在电路级设计中也起着重要的作用。

它可以帮助设计师生成和优化电路图，并进行布线和布局。

布线是将电路中的各个元件连接起来的过程，而布局是确定电路中各个元件的位置。

布线和布局的优化能够提高电路的性能和可靠性。

此外，EDA工具还可以帮助设计师进行电磁兼容(EMC)和电磁干扰(EMI)分析。

EMC是指电子设备在相互间或与环境之间不产生或不受到有害的电磁干扰的能力，而EMI是指电子设备对其它设备或环境产生的有害电磁干扰。

通过使用EDA工具进行EMC和EMI分析，设计师可以避免信号传输中的干扰问题，并确保电路的可靠性和稳定性。

在VLSI设计中，EDA技术的应用已经得到了广泛的认可和采用。

各大半导体公司和研究机构都在使用不同的EDA工具进行VLSI设计。

以下是一些相关的参考文献，供进一步了解EDA在VLSI设计中的应用。

1. S. Dey, M. S. Hestad, and R. Prakash, "Survey of Electronic Design Automation Tools in VLSI Circuit Design," International Journal of VLSI Design & Communication Systems, vol. 3, no. 2, pp. 173-182, 2012.2. C. Liu and Z. Qin, "An Overview of Electronic Design Automation for VLSI Circuits," International Journal of Electronics and Electrical Engineering, vol. 3, no. 1, pp. 23-31, 2015.3. R. Fagin and G. Wang, "EDA for VLSI Design in the Era of Artificial Intelligence," IEEE Design & Test, vol. 36, no. 3, pp. 16-25, 2019.4. J. Lee, P. Gupta, and S. Sapatnekar, "Variability in VLSI Design:A Survey of Tools and Techniques," IEEE Design & Test, vol. 33, no. 3, pp. 79-88, 2016.5. P. Manikandan and R. Subramanian, "Intelligent Techniques for Power Optimization in VLSI Design: A Survey," International Journal of Advanced Research in Computer Engineering & Technology, vol. 4, no. 10, pp. 4264-4269, 2015.总结起来，EDA在VLSI设计中起着至关重要的作用。

EDA课件双面板制作在现代电子技术领域中，EDA（Electronic Design Automation）软件已成为电子设计师不可或缺的工具。

它能够协助设计师完成从概念到制造的全过程，其中双面板制作是电子设计的重要环节之一。

本文将介绍EDA课件中双面板制作的流程和方法。

1. 概述双面板制作是将电子设计的电路图转化为实际的电子板，其中双面板指的是两面都有电路布线的电子板。

制作双面板需要经历原理图设计、布局设计、走线布线等多个阶段。

2. 原理图设计原理图设计是将电子设计师的创意和理念转化为电路图的过程。

通过EDA软件，设计师可以从库中选择各种元件，如电容、电阻、晶体管等，并将其连接起来形成电路。

在设计原理图时，要保证电路的可靠性、稳定性和可维护性。

3. 布局设计布局设计是将原理图中的元件布置到电子板上的过程。

在布局设计中，需要考虑电路元件的大小、排列方式、合理的布局规则等。

布局设计的目标是减小信号传输的延迟和噪声，提高整体电路的性能。

4. 走线布线走线布线是将原理图中的电路连接线路布线到电子板上的过程。

在走线布线中，需要考虑信号的传输路径、避免干扰和串扰等问题。

通过EDA软件，设计师可以自动或手动完成走线布线的任务。

5. 优化与调整在完成布线后，设计师需要进一步优化和调整电子板的性能。

通过EDA软件，可以进行信号完整性分析、功耗分析、热分析等，以确保电子板的稳定性和可靠性。

6. 输出制造文件最后，设计师需要将电子板的设计文件输出为制造文件，以便进行实际的制造和组装。

制造文件通常包括层露光掩膜、钻孔定位、焊盘信息等。

总结：在EDA课件中，双面板制作是电子设计的重要环节之一。

通过原理图设计、布局设计、走线布线等步骤，设计师可以将电子设计转化为实际的双面板。

通过合理的设计和优化，可以提高电子板的性能和可靠性。

通过输出制造文件，设计师可以将设计转交给制造商进行实际的制造和组装。

通过掌握双面板制作的方法和流程，电子设计师可以更好地完成电子设计任务，并提供高质量的产品。

eda的工作内容EDA是电子设计自动化（Electronics Design Automation）的缩写，EDA 技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言VerilogHDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

EDA技术的出现，极大地提高了电路设计的效率和可操作性，减轻了设计者的劳动强度。

EDA的工作内容主要包括以下几个方面：1. 绘制原理图和PCB封装。

2. 协助硬件工程师完成PCB的布局。

3. 负责PCB的布局和审核，以及修改工作。

4. 与PCB板厂工程确认相关事宜。

5. 协助处理与PCB质量相关的事宜。

6. 总结整理PCB布局工艺文档。

7. 根据产品对PCB的不断高要求，同步熟悉和了解PCB板厂家的制作工艺。

8. 如果具备EDA工具仿真经验，将优先考虑。

此外，EDA工程师还需要：1. 熟悉多层HDI的布局经验，尤其是对手机或通信模块的布局经验。

2. 具备一定的电路基础知识，并对传输线理论、RF等方面有一定了解。

3. 熟悉PCB的叠层结构和工艺流程，以及布线阻抗的原理和计算。

4. 熟悉使用EDA工具，如CR8000、AutoCAD等，并能够阅读三视图。

同时，如果会使用PADS、Allegro等工具将优先考虑。

5. 对EMI、电源完整性、信号完整性有一定认识。

6. 具备良好的英文读写能力。

7. 富有很强的责任心，工作认真仔细，积极主动，有良好的团队协作精神。

以上信息仅供参考，具体工作内容因公司而异。
