综合实训MF47型指针式万用表的组装与调试实训U的.能识读MF 47型指针式万用表的基本电路图，了解其内部结构。
.能对MF 47型指针式万用表的电路元器件进行识别与检测。
.会装配、调试MF 47型指针式万用表。
MF 47型指针式万用表采用高灵敏度的磁电系整流式表头，造型大方、设计紧凑、结构牢固、携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。

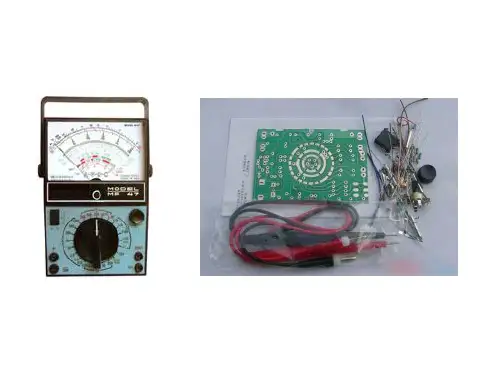

MF 47型指针式万用表(以MF 47A型指针式万用表为例) 的外形如图10-2-6(a)所示，打开后盖，其结构如图10-2-6(b)所示。
(a) (b)图10-2-6 MF 47型指针式万用表的外形和结构任务一了解基本结构与识读电路图1. 了解基本结构MF 47型指针式万用表的基本组成有表头、面板、挡位转换开关、电路板、电刷等，其内部结构如图10-2-7所示。
图10-2-7 MF 47型指针式万用表内部结构本实训项LI中的面板、表头、挡位转换开关、电刷、挡位牌等在套件中已经做成一体，不需要再组装。
2. 识读电路图MF 47型指针式万用表的电路图如图10-2-8所示。
该电路图主要山表头部分、直流电流测量部分、交/直流电压测量部分、直流电阻测量部分、三极管放大倍数测量部分等组成。
组成电路的主要元器件有：电阻、电位器、二极管、电容器、分流器等。
，小提示：电路图中电阻阻值单位未注明者，单位均为Q,功率未注明者均为1 /4Wo 任务二元器件的识别与检测1. 识别元器件实训前读者可对应表10-2-1逐一对元器件进行识别。
2. 元器件简易检测主要元器件的检测方法如下。
电阻器：主要会识读其标称阻值并用万用表测量其实际阻值。
二极管:①二极管正、负极性识别。
有一条色带标志的一端为二极管的负极，另一端为二极管的正极。
②用万用表测量判断二极管质量。
一般二极管的正向电阻较小，反向电阻较大。
电位器：①检测其标称阻值（指电位器的1、3两端）是否正常。
②判断其质量好坏。
万用表的组装与调试课件 (二)万用表的组装与调试课件1. 万用表的组装步骤- 准备工具：万用表、螺丝刀、电池、测试线、电阻、电容等元器件。
- 拆开万用表，将表盘、表壳、表板、表芯等部件分离。
- 在表板上安装电池座，并将电池放入电池座中。
- 将表盘放置在表壳上，并将表板与表芯连接。
- 安装测试线和其他元器件，将它们连接到表芯上。
- 将表壳和表盖组装在一起，然后用螺丝刀将它们固定。
2. 万用表的调试方法- 准备工具：万用表、电源、标准电阻、标准电容等元器件。
- 打开电源，将万用表切换到电压测量模式，然后将测试线连接到电源正负极上，检查表盘上的读数是否正确。
- 将万用表切换到电流测量模式，连接电路，检查表盘上的读数是否正确。
- 将万用表切换到电阻测量模式，使用标准电阻校准，检查表盘上的读数是否正确。
- 将万用表切换到电容测量模式，使用标准电容校准，检查表盘上的读数是否正确。
- 测量完毕后，将万用表切换到关闭状态，并将测试线从电路上断开。
3. 万用表的注意事项- 在使用万用表之前，必须仔细阅读使用说明书，熟悉各个测量模式的使用方法。
- 在测量电路之前，必须先关闭电源，并确认电路中没有电流流过。
- 在测量电阻和电容之前，必须使用标准电阻和标准电容进行校准，以确保测量结果的准确性。
- 在测量电流之前，必须确认电路中的电流不超过万用表的额定电流，以免损坏仪器。
- 在使用万用表时，必须保持仪器的清洁和干燥，避免进水或受潮。
- 在使用万用表时，必须遵守安全操作规程，以确保人身安全。
万用表的组装与调试课件 (一)万用表是电子工程中最常用的测试仪器之一，它可以测量电压、电流、电阻、电容、频率等多种参数。
在使用万用表之前，必须进行组装和调试，以确保其准确、可靠地进行测试工作。
一、组装万用表1.准备万用表组装工具。
需要的工具包括各种小型螺丝刀、钳子、扁口螺丝刀、电线剥皮钳等。
2.按照说明书的指导，将万用表的各个零件逐一拆开，并将其分类整理。
3.根据万用表的电路原理图和说明书，逐一安装各个零件，注意连接线路的正确性和紧固度。
4.组装完毕后，仔细检查各个零件的紧固度和连接电路的正确性，确保各部分没有接触不良等问题。
二、调试万用表1.接通电源与输入信号。
在调试万用表之前，需要首先将其接通电源，并连接一个待测量的电路。
如需测试电压信号，则需要将待测电路的正负电极连接至万用表的电压测量接口处。
2.选择正确的测量范围。
万用表一般有多个不同的测量范围，如电压测量范围可设置为200V、600V、1000V等。
根据电路的实际信号大小，选择正确的测量范围，以确保不会损坏万用表或给待测电路带来不必要的风险。
3.调整万用表的校准器。
在使用万用表之前，需要将它的校准器调整至正确的位置，以确保其准确性和精度。
4.测量电路信号。
将万用表的测试线正确连接至待测电路的正负电极处，然后读取测试结果。
如果读数与实际信号不符，则需要重新检查万用表的校准和设置，并再次测量。
总之，组装与调试万用表是一个非常重要的过程，对万用表的准确性和可靠性具有至关重要的影响。
因此，在进行万用表的组装和调试时，一定要细心、认真地操作，以确保测试结果的正确性和可靠性。
