凸轮轴位置传感器的检测的方法

2、霍尔式
永久磁铁：安装在分电器底板上，位于触发叶轮的内侧，与霍尔集成电路相对。

触发叶轮：安装在分电器轴上，缸数相等的四个叶片（50 °）和四个窗口（40°）。

叶片进入气隙，磁场被旁路，霍尔电压为0,输出高电平；
发动机不停地运转，产生数字脉冲信号，信号的频率随发动机转速的增大而增大。

叶轮叶片的数目决定信号数目，叶轮的形状决定信号波形。

3光电式传感器
信号发生器固装在分电器壳体上，主要由两只发光二极管、两只光敏二极管和电子电路组成。

两只发光二极管分别正对着光敏二极管，信号盘位于发光二极管和光敏二极
（1）万用表检测
电磁感应式，曲轴上，60-2齿。

（2）示波器检测
数字信号：信号频率随发动机转速的增大而增大。

波形的幅值大多数应满5V，波形的形状要适当一
致，矩形的拐角和垂直沿的一致性要好。

通过本节课学习，我们主要学习凸轮轴位置感器的分类及
各种分类的工作原理，在原理的基础上掌握学习检测凸轮
轴位置传感器的工作方法。

学生分组操作，教师巡回指导，并回答学生提出的问题。

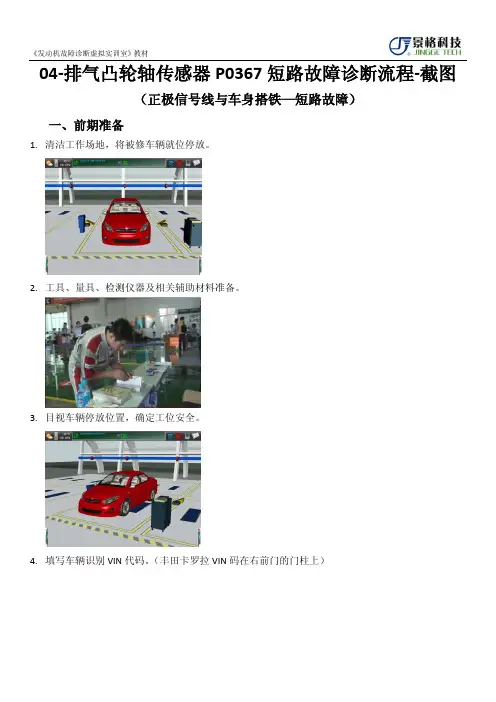

04-排气凸轮轴传感器P0367短路故障诊断流程-截图（正极信号线与车身搭铁—短路故障）一、前期准备1.清洁工作场地，将被修车辆就位停放。

2.工具、量具、检测仪器及相关辅助材料准备。

3.目视车辆停放位置，确定工位安全。

4.填写车辆识别VIN代码。

（丰田卡罗拉VIN码在右前门的门柱上）5.安装底盘垫块。

6.安装车轮档块。

7.安装尾气抽气管。

8.打开左前车门，安装车内三件套，（并拉紧手制动，将变速杆放置在P档位置，降下前车窗玻璃）9.拉开引擎盖锁，下车后打开引擎盖，安装车外三件套。

二、安全检查10.检查记录机油液位，记录：机油液位正常。

（若发现不足应及时加注）11.检查记录冷却液液位，记录：冷却液液位偏低，应加注。

12.检查记录制动液液位，记录：制动液液位偏低，应加注。

13.拆卸发动机罩盖﹑蓄电池罩板及散热器上的空气道流板，放置于零件箱内。

14.取出万用表和表笔，连接后进行阻值校对。

（即：校对红黑两表笔之间所存在的电阻差值）记录：两表笔的阻值为：0.020Ω，正常。

（若发现阻值不正常，则应及时检查或更换）。

15.测量记录蓄电池电压，（若发现蓄电池电压低于规定值11V则应及时进行补充充电）。

记录：蓄电池电压为：12.59V，正常。

16.检查蓄电池电极桩柱的连接状况，（若发现松动和有硫化物时应及时紧固和处理）。

记录：电极桩柱连接正常，没有硫化物。

三、仪器连接及故障现象确认17.打开故障诊断仪盒，取出故障诊断仪，选择OBD—Ⅱ专用插头及专用传输线后连接故障诊断仪。

18.打开左前车门，进入车内，踩紧制动踏板后启动发动机，观察仪表显示状态及发动机各工况的运行状态。

（即：发动机启动时是否困难,怠速时转速是否稳定，加速时是否流畅，故障指示灯是否常亮等。

）19.关闭点火开关，填写故障症状及故障现象记录表。

记录：发动机启动及运转正常，但急加速不良，故障指示灯常亮。

20.打开故障诊断DLC3插座盖，确认点火开关处于0FF位置后，将故障诊断仪插头连接到故障诊断插座上。

实训项目三凸轮轴位置传感器的检测凸轮轴位置传感器CPS（Camshaft Position Sensor）又称为判缸传感器CIS(Cylinder Identifica-tion Sensor),为了区别于曲轴位置传感器CPS，凸轮轴位置传感器一般都用CIS表示。

凸轮轴位置传感器的功用是采集配气凸轮轴的位置信号，并输入ECU，以便ECU识别1缸压缩上止点，从而进行顺序喷油控制、点火时刻控制和爆震控制。

此外，凸轮轴位置信号还用与发动机启动时识别出第一次点火时刻。

因为凸轮轴位置传感器能够识别哪一缸活塞即将到达上止点，所以成为判缸传感器。

一、实训目的和要求1、掌握凸轮轴位置传感器的结构与工作原理；2、了解凸轮轴位置传感器的检测方法；3、掌握凸轮轴位置传感器控制电路的检修方法；4、掌握凸轮轴位置传感器数据分析的方法及检测仪器的使用方法。

二、实训课时实训共安排2课时。

三、器材工具1、工具：数字万用表、螺丝刀；2、设备：桑塔纳AJR发动机故障实验台、K81故障诊断仪；3、教具：AJR发动机教学挂图一套，凸轮轴位置传感器解剖教具一只，测量用桑塔纳2000Gsi型轿车凸轮轴位置传感器5只。

四、成绩评定成绩评定的等级为优、良、中、及格和不及格。

五、实训原理1、霍尔效应霍尔效应（Hall Effect）是美国约翰·霍普金斯大学物理学家德华·霍尔博士（Dr·Edward H·Hall）于1879年首先发现的。

霍尔效应是指将一个通有电流I的长方形白金导体垂直于磁力线放入磁感应强度为B的磁场中，如图3-1所示，在白金导体的两个横向侧面上就会产生一个电流方向和磁场方向的电压，当取消磁场时电压立即消失。

产生的电压后来被称之为霍尔电压U H，U H与通过白金导体的电流I和磁感应强度B成正比。

图3-1 霍尔效应原理图利用霍尔效应制成的元件称为霍尔元件，利用霍尔元件制成的传感器称为霍尔效应式传感器，简称霍尔传感器。

曲轴位置传感器及凸轮轴位置传感器常见故障及检测作者：李宏来源：《农机使用与维修》2014年第08期摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。

本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。

关键词曲轴位置传感器凸轮轴位置传感器检修1曲轴位置传感器、凸轮轴位置传感器的安装位置凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。

美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。

也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。

2曲轴位置传感器、凸轮轴位置传感器的结构电磁式曲轴位置传感器、凸轮轴位置传感器该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。

该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。

轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。

发动机工作时，曲轴每转两圈，分电器轴转一圈。

故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。

Ne信号的一个周期的脉冲相当于30°曲轴转角。

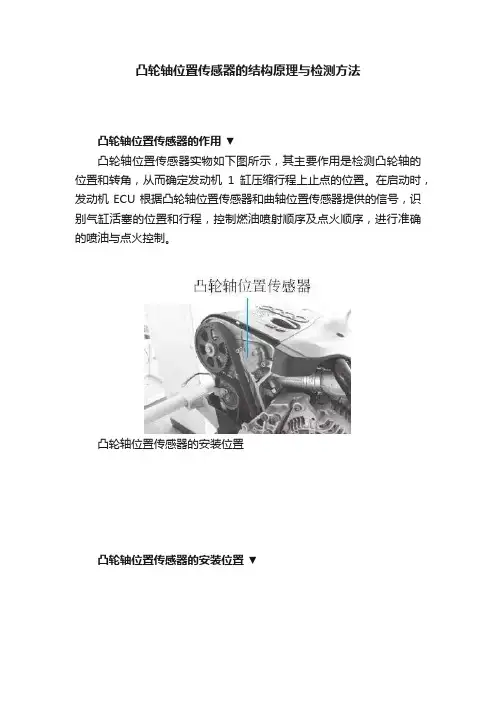

凸轮轴位置传感器的结构原理与检测方法
凸轮轴位置传感器的作用▼
凸轮轴位置传感器实物如下图所示，其主要作用是检测凸轮轴的位置和转角，从而确定发动机1缸压缩行程上止点的位置。

在启动时，发动机ECU根据凸轮轴位置传感器和曲轴位置传感器提供的信号，识别气缸活塞的位置和行程，控制燃油喷射顺序及点火顺序，进行准确的喷油与点火控制。

凸轮轴位置传感器的安装位置
凸轮轴位置传感器的安装位置▼
凸轮轴位置传感器的分类、结构原理与检测方法▼
按照工作原理不同，凸轮轴位置传感器可分为电磁式、霍尔式、
磁阻元件式三种。

1. 电磁式凸轮轴位置传感器 >>
2. 霍尔式凸轮轴位置传感器 >>
3. 磁阻元件式凸轮轴位置传感器 >>。

浅谈凸轮轴位置传感器的故障诊断与排除摘要凸轮轴位置传感器是发动机的组成部分，凸轮轴位置传感器损坏而导致发动机工作不正常，是常见故障之一。

本人根据在维修捷达车型的过程中的实践和体会，淡谈如何快捷地判断出故障的原因，以便日后操作效率更高，这对于其它车型也有一定的参考意义。

关键词凸轮轴位置传感器故障发动机动力下降一.引言汽车电子控制燃油喷射发动机是机电一体化的高新技术产物，它通过各种类型和用途的传感器﹑执行器及电子控制元件来自动控制发动机的正常工作。

但无论是单点喷射式或是多点喷射式的发动机，凸轮轴位置传感器，是发动机电子控制系统最主要的传感器之一，其功用是检查活塞上止点，向电脑提供确认活塞位置的信号，以此来决定发动机的点火时刻和顺序喷油，发动机缺少或收不到其发出的正确位置信号，将出现启动困难，加速无力，排放超标，怠速不稳。

造成这些现象的原因有时会使故障诊断变得界限模糊。

要准确迅速诊断其故障，就要求我们正确认识它的特性，了解它的结构，工作原理及其诊断方法。

二. 发动机的故障现象一辆捷达GT轿车,其故障表现为：有时加速无力，排放超标，怠速不稳。

在高转速时发动机就开始抖动，特别是在颠簸或震动的路面情况下抖动严重，有熄火的倾向。

根据以上的故障现象，初步怀疑是凸轮轴位置传感器或线路连接的故障。

三.工作原理及检测方法对凸轮轴位置传感器，生产厂商不同，其产品工艺结构也不尽相同，目前主要有三大类型：霍尔式凸轮轴位置传感器，电磁式凸轮轴位置传感器及光电式凸轮轴位置传感器。

本车捷达GT型轿车采用的霍尔式凸轮轴位置传感器安装在发动机进气凸轮的一端，如图1所示。

霍尔式凸轮轴位置传感器是依据霍尔效应的原理制成的。

当一个霍尔元件置于磁场中同时一个电流流过该霍尔元件，电流方向垂直于磁场方向时，该霍尔元件在与电流方向及磁场方向垂直的横向侧边上就会产生一个微量电压，这个电压称为霍尔电压。

凸轮轴位置传感器均采用霍尔效应传感器。

霍尔效应传感器信号是频率调制信号，其波形近似方波，所以可用直流电压档检测平均电压，以判别霍尔传感器有无信号输出。

凸轮轴的检测方法凸轮轴是一种在发动机中起到控制气门开关和喷油时机的关键部件，其精度和质量对于发动机的性能和寿命具有重大影响。

在凸轮轴的生产过程中，必须进行严格的检测和测试，以确保其符合设计要求。

本文将介绍几种常用的凸轮轴检测方法。

1. 尺寸检测：凸轮轴的尺寸检测是最常见也是最基本的检测方法之一。

通过使用尺子、卡尺、测微计等工具测量凸轮轴的各个关键尺寸，如凸轮高度、凸轮直径、凸轮轴总长、凸轮轴圆柱度等。

这些尺寸的测量结果与设计要求进行比对，如果超出一定范围，说明凸轮轴存在质量问题。

2. 表面质量检测：凸轮轴的表面质量对于其性能和寿命具有重要影响。

常用的表面质量检测方法包括目测、触摸和显微镜观察。

工作人员可以使用肉眼或显微镜仔细观察凸轮轴的表面是否存在明显的裂纹、磨损、划痕等缺陷，以及表面的光洁度是否符合要求。

3. 磁粉探伤检测：磁粉探伤是一种常用于金属材料表面缺陷检测的无损检测方法，可以有效地检测凸轮轴表面的裂纹和其他缺陷。

该方法通过在凸轮轴表面涂抹磁粉，并施加磁场，当有裂纹或其他缺陷存在时，磁粉会在缺陷处发生聚集，从而使缺陷区域呈现出磁粉的颜色，供工作人员观察和评估。

4. 超声波检测：超声波检测是一种常用的无损检测方法，可以用于检测凸轮轴内部的缺陷，如气孔、夹杂和裂纹等。

该方法利用超声波的传播和反射原理，通过传感器将超声波发送到凸轮轴内部，根据接收到的超声波信号的强度和时间差来判断凸轮轴内部是否存在缺陷。

5. 硬度测量：凸轮轴的硬度是其性能和寿命的重要指标之一。

常用的硬度测试方法包括巴氏硬度、维氏硬度和洛氏硬度等。

工作人员可以使用硬度计在凸轮轴的不同位置进行硬度测量，以确保其硬度均匀并符合设计要求。

6. 动平衡测试：凸轮轴在高速运转时会产生很大的离心力，为了保证发动机的正常运行和减少振动噪音，凸轮轴必须进行动平衡测试。

该方法通过在凸轮轴两端连接平衡块，然后将凸轮轴悬挂在动平衡机上进行转动，根据平衡机的测量数据来确定凸轮轴的不平衡情况，并采取相应的措施进行校正。

凸轮轴位置传感器学习及详细诊断流程（曲轴位置传感器诊断同理）1.凸轮轴位置传感器作用？采集凸轮轴角度信号，检测凸轮轴位置，并输入发动机控制单元（ECU)，进行点火和喷油时刻确定。

通俗的说：就是曲轴位置传感器判断发动机活塞是否处于上止点，而凸轮轴位置传感器则确定该哪缸活塞进行点火。

2.凸轮轴位置传感器安装位置？安装于汽车发动机气缸盖顶部，位于发动机后端、凸轮轴后端顶部。

附图：别克威朗汽车为例。

3.凸轮轴位置传感器的类型（重点了解霍尔式）（1）磁电感应式：磁电感应式转速传感器和凸轮轴位置传感器分上、下两层安装在分电器内。

传感器由永磁感应检测线圈和转子(正时转子和转速转子)组成，转子随分电器轴一起旋转。

正时转子有一、二或四个齿等多种形式，转速转子为24个齿。

永磁感应检测线圈固定在分电器体上。

若已知转速传感器信号和凸轮轴位置传感器信号，以及各缸的工作顺序，就可知道各缸凸轮轴所处位置。

磁电感应式转速传感器和曲轴位置传感器的转子信号盘也可运用在曲轴或凸轮轴上。

（2）光电式（以曲轴举例）：光电式曲轴位置传感器一般装在分电器内，由信号发生器和带光孔的信号盘组成。

其信号盘与分电器轴一起转动，信号盘外圈有360条光刻缝隙，产生曲轴转角1°的信号；稍靠内有间隔60°均布的6个光孔，产生曲轴转角120°的信号，其中1个光孔较宽，用以产生相对于1缸上止点的信号。

信号发生器安装在分电器壳体上，由二只发光二极管、二只光敏二极管和电路组成。

发光二极管正对着光敏二极管。

信号盘位于发光二极管和光敏二极管之间，由于信号盘上有光孔，则产生透光和遮光交替变化现象。

当发光二极管的光束照到光敏二极管时，光敏二极管产生电压；当发光二极管光束被挡住时，光敏二极管电压为0。

这些电压信号经电路部分整形放大后，即向电子控制单元输送曲轴转角为1°和120°时的信号，电子控制单元根据这些信号计算发动机转速和曲轴位置。

凸轮轴位置传感器的结构原理与检测方法凸轮轴位置传感器的作用凸轮轴位置传感器实物如下图所示，其主要作用是检测凸轮轴的位置和转角，从而确定发动机1缸压缩行程上止点的位置。

在启动时，发动机ECU 根据凸轮轴位置传感器和曲轴位置传感器提供的信号，识别气缸活塞的位置和行程，控制燃油喷射顺序及点火顺序，进行准确的喷油与点火控制。

凸轮轴位置传感器的安装位置凸轮轴位置传感器的安装位置凸轮轴位置传感器的分类、结构原理与检测方法按照工作原理不同，凸轮轴位置传感器可分为电磁式、霍尔式、磁阻元件式三种。

1. 电磁式凸轮轴位置传感器(1).结构原理：丰田K3-VE发动机电磁式凸轮轴位置传感器丰田K3-VE发动机电磁式凸轮轴位置传感器与ECU的连接电路丰田K3-VE发动机电磁式凸轮轴位置传感器的输出波形(2).检测方法：丰田K3-VE发动机电磁式凸轮轴位置传感器的检测检测方法2. 霍尔式凸轮轴位置传感器(1).结构原理：①安装在分电器内的霍尔式凸轮轴位置传感器。

由霍尔传感器和脉冲环组成。

脉冲环是一个半周环（180°），通过环座安装在分电器轴上，随着分电器轴与曲轴同步旋转，当脉冲环的叶片进入霍尔传感器时，凸轮轴位置传感器输出高电位（4V），当脉冲环的叶片离开霍尔传感器时，凸轮轴位置传感器输出低电位（0.1V），分电器转1圈，高低电位各占180°（相当于360°曲轴转角）。

霍尔式凸轮轴位置传感器的结构一霍尔式凸轮轴位置传感器的结构二霍尔式凸轮轴位置传感器实物长城2.8T霍尔式凸轮轴位置传感器长城2.8T霍尔式凸轮轴位置传感器的组成(2).检测方法：①捷达轿车捷达轿车GTX型轿车采用的霍尔式凸轮轴位置传感器与ECU的连接电路该传感器G40导线连接器有3个接线端子。

1为传感器电源正极端子；2为传感器信号输出端子；3为传感器电源负极端子。

这3个端子分别与ECU的62、76、67端子相连。

连接电路示意图检测方法②长城汽车长城2.8TC发动机霍尔式凸轮轴位置传感器与ECU的连接电路连接电路图检测方法3. 磁阻元件式凸轮轴位置传感器(1).结构原理(2).检测方法连接电路图检测方法。
