AP1000汽轮机主要设备结构浅析安全性同样起至关重要的作用。
在这里也将对以上部分结构进行简要分析：2.1主汽阀和主调阀汽轮机共有4个主汽门（MSV）和4个主调门（GV），组成2台联合阀组布置在高压缸两侧，每个联合阀组两端为MSV，中间为2台GV，如图1所示。
其中一个主汽阀的进汽端用刚性支撑，另一进汽端为挠性支撑，用于平衡阀门轴向膨胀力和振动。
4台主汽阀为带先导阀的非平衡活塞式阀门，主调阀为带消音器的平衡活塞式阀门。
在主汽阀的结构中，设置了一个先导阀（pilotvalve）。
在机组启动过程中，首先开启先导阀，确保汽轮机部件均匀受热，并且在汽轮机从静止升速至额定转速的过程中，先导阀保持全开状态，以减小阀座附近的蒸汽速度，从而减小蒸汽对阀座的直接冲击和腐蚀。
考虑到安装空间的限制，MSV的油动机垂直于阀杆运动方向，为此在两者之间设置一套连杆传递装置，如图2所示。
MSV容易出现的问题主要有倒密封部件、阀杆与阀套之间出现腐蚀、十字接头定位销和阀杆定位孔不准、阀芯和阀座结合面不好的问题，后续需要定期进行检查维护。
4台主调阀（GV）为带消音器的平衡活塞式阀门，这主要是考虑到GV在汽轮机汽量调节中使用频繁。
在阀门的阀芯上开平衡孔，降低阀门打开所需的力度，在阀芯外层还设置有消音器，这是为了降低阀门在较小开度时，由于汽流的冲击而造成的噪音。
在MSR至低压缸的每根蒸汽管道上，分别设置1台再热主汽阀（RSV）和1台再热调阀（ICV）。
再热主汽阀和再热调阀均为蝶型阀，结构开关方便，且全开时压力损失小，在每个再热主汽阀和再热调阀阀杆汽封装置处均装有阀杆漏气收集管理。
阀板是支撑在阀杆上的，阀杆受力较大，因此阀杆上设有球面轴承以吸收阀杆的变形。
同时在轴承内表面和轴承座圈上设置有DU垫片以减小摩擦。
2.2低压缸2.2.1低压内、外缸结构。
AP1000低压缸采用三菱传统的低压缸体结构，即外缸和内缸分别支撑在平台基础上，使内缸和外缸相互分离。
汽轮机设备你真的都了懂吗？图文详解速看！汽轮机设备简介1、汽轮机本体汽轮机包括汽轮机本体，调节、保安系统及辅助设备三大部分。
蒸汽轮机本体包括：(1) 静体（固定部位）——汽缸、喷嘴、隔板、汽封等。
(2) 转子（转动部分）——轴、叶轮、叶片等。
(3) 轴承（支承部分）——径向和止推。
2、汽缸(1) 汽缸的组成：汽缸是汽轮机的外壳，汽轮机本体的主要零部件几乎包含在汽缸内。
汽缸内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件。
汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管道等。
(2) 汽缸作用：汽缸是汽轮机的外壳。
其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。
3、汽缸内部构件(1) 喷嘴、隔板喷嘴隔板喷嘴和隔板的作用和特点：喷嘴是组成汽轮机的主要部件之一。
它的作用是把蒸汽的热能转变为高速汽流的动能，使高速汽流以一定的方向从喷嘴喷出，进入动叶栅，推动叶轮旋转做功。
隔板由外缘，喷嘴和板体三部分组成，为便于安装，隔板一般都做成对分的，上半隔板装在汽缸上盖内，下半隔板装在下汽缸内。
第一级喷嘴直接安装在汽缸高压端专门的喷嘴室上。
第二级及以后各级喷嘴安装在各级隔板上，隔板用来安装喷嘴，并将各级叶轮分隔开。
冲动式汽轮机每一级由一个隔板和一个叶轮组成。
冲动式汽轮机的隔板可分为焊接隔板和铸造隔板。
反动式汽轮机不采用隔板式结构，各级喷嘴片（也叫静叶栅）直接安装在汽缸上。
(2) 汽封1) 汽轮机汽缸两端轴孔处与转轴间有一定间隙，这样在工作时，汽缸内进汽端将发生高压蒸汽大量外漏，进入前轴承箱污染润滑油。
此外凝汽式汽轮机的排汽压力在0.05公斤/厘米2（绝对）左右，即排汽端处于高真空状态，这样大气中的空气将沿边后轴孔大量漏入排汽管和凝汽器，就会破坏汽轮机的真空。
因此为了减少高压端的向外漏汽和排汽端往里漏空气，要求在汽缸两端轴孔处配备气封。
2) 汽封的作用汽轮机通汽部分的动静部分之间，为了防止碰擦，必须留有一定的间隙。
汽轮机各设备的作用收藏01. 凝汽设备主要有凝汽器、循环水泵、抽汽器、凝结水泵等组成。
任务：⑴在汽轮机排汽口建立并保持高度真空。
⑵把汽轮机排汽凝结成水，再由凝结泵送至回热加热器，成为供给锅炉的给水。
此外，还有一定的真空除氧作用。
02. 凝汽器冷却水的作用：将排汽冷凝成水，吸收排汽凝结所释放的热量。
03. 加热器疏水装置的作用：可靠的将加热器内的疏水排出，同时防止蒸汽随之漏出。
04. 轴封加热器的作用：回收轴封漏汽，用以加热凝结水从而减少轴封漏汽及热量损失，并改善车间的环境条件。
05. 低压加热器凝结水旁路的作用：当加热器发生故障或某一台加热器停用时，不致中断主凝结水。
06. 加热器安装排空气门的作用：为了不使空气在铜管的表面形成空气膜，使热阻增大，严重地影响加热器的传热效果，从而降低换热效率，故安装排空气门。
07.高压加热器设置水侧保护装置的作用：当高压加热器发生故障或管子破裂时，能迅速切断加热器管束的给水，同时又能保证向锅炉供水。
08.除氧器的作用：用来除去锅炉给水中的氧气及其他气体，保证给水的品质。
同时，又能加热给水提高给水温度。
09.除氧器设置水封筒的目的：保证除氧器不发生满水倒流入其他设备的事故。
防止除氧器超压。
10.除氧器水箱的作用：储存给水，平衡给水泵向锅炉的供水量与凝结水泵送进除氧器水量的差额，从而满足锅炉给水量的需要。
11.除氧器再沸腾管的作用：有利于机组启动前对水箱中给水加温及备用水箱维持水温。
正常运行中对提高除氧效果有益处。
12.液压止回阀的作用：用于防止管道中的液体倒流。
13.安全阀的作用：一种保证设备安全的阀门。
14.管道支吊架的作用：固定管子，并承受管道本身及管道内流体的重量和保温材料重量。
15.给水泵的作用：向锅炉连续供给具有足够压力，流量和相当温度的给水。
16.循环水泵的作用：主要是用来向汽轮机的凝汽器提供冷却水，冷凝进入凝汽器内的汽轮机排汽，此外，还向冷油器、发电机冷却器等提供冷却水。

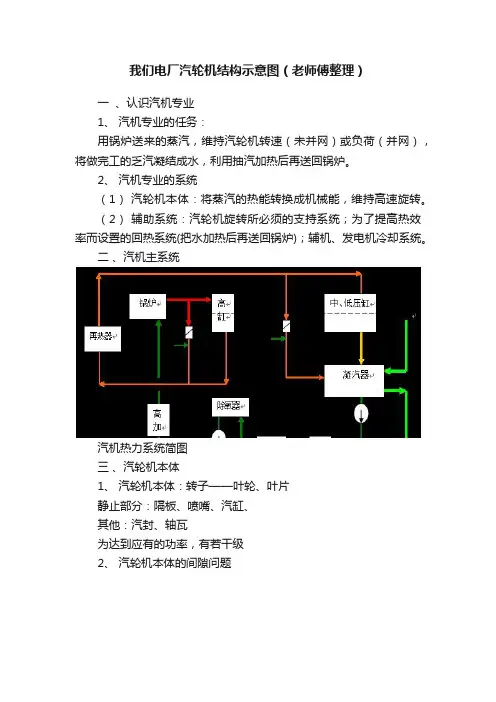

我们电厂汽轮机结构示意图（老师傅整理）一、认识汽机专业1、汽机专业的任务：用锅炉送来的蒸汽，维持汽轮机转速（未并网）或负荷（并网），将做完工的乏汽凝结成水，利用抽汽加热后再送回锅炉。
2、汽机专业的系统（1）汽轮机本体：将蒸汽的热能转换成机械能，维持高速旋转。
（2）辅助系统：汽轮机旋转所必须的支持系统；为了提高热效率而设置的回热系统(把水加热后再送回锅炉)；辅机、发电机冷却系统。
二、汽机主系统汽机热力系统简图三、汽轮机本体1、汽轮机本体：转子——叶轮、叶片静止部分：隔板、喷嘴、汽缸、其他：汽封、轴瓦为达到应有的功率，有若干级2、汽轮机本体的间隙问题汽轮机本体径向间隙示意图汽轮机本体轴向间隙问题1示意图（轴向位移又叫窜轴）汽轮机本体轴向间隙问题2示意图（差胀）小结：u 动静间隙太大,蒸汽不做功漏掉,不经济,汽轮机将热能转化为机械能的效率降低,也即每发一度电所耗的热能（热耗），所需的蒸汽（汽耗）增加。
u 动静间隙太小,容易发生动静摩擦，产生机组振动，严重时造成汽轮机汽封、大轴、叶片损坏事故。
u 既要经济性又要安全性，间隙控制在一定范围内（几十微米）u ——汽轮机是精密设备，必须防止动静接触（防碰磨），发生碰磨时，反应碰磨的保护（振动、轴向位移、差胀）动作，跳机3、汽轮机汽封：轴端汽封示意图u 汽封：尽量减少漏汽，提高热效率u 轴封：防止缸内蒸汽外泄，防止外部空气进入缸内。
u 轴封供汽不能中断4、轴瓦：通入润滑油，在一定转速下轴瓦和轴颈之间形成稳定油膜，实现油摩擦。
汽轮机运行中任何情况下都不能断油。
四、汽轮机的控制、安保系统：控制汽轮机的负荷（转速），发生事故时停机。
（1）高主、中主门的控制示意图（2）高、中压调门控制示意图（3） AST控制油（4） OPC油五、关于汽轮机本体的保护1、超速保护:103%超速:因电网原因机组甩负荷，汽轮机转速超3090r/min，关闭高、中调门，待转速降到3000r/min以下时，重新打开各调门，如转速又超3090r/min，会再动作。
汽轮机各设备作用及内部结构图集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-汽轮机各设备的作用收藏01.凝汽设备主要有凝汽器、循环水泵、抽汽器、凝结水泵等组成。
任务：⑴在汽轮机排汽口建立并保持高度真空。
⑵把汽轮机排汽凝结成水，再由凝结泵送至回热加热器，成为供给锅炉的给水。
此外，还有一定的真空除氧作用。
02.凝汽器冷却水的作用：将排汽冷凝成水，吸收排汽凝结所释放的热量。
03.加热器疏水装置的作用：可靠的将加热器内的疏水排出，同时防止蒸汽随之漏出。
04.轴封加热器的作用：回收轴封漏汽，用以加热凝结水从而减少轴封漏汽及热量损失，并改善车间的环境条件。
05.低压加热器凝结水旁路的作用：当加热器发生故障或某一台加热器停用时，不致中断主凝结水。
06.加热器安装排空气门的作用：为了不使空气在铜管的表面形成空气膜，使热阻增大，严重地影响加热器的传热效果，从而降低换热效率，故安装排空气门。
07.高压加热器设置水侧保护装置的作用：当高压加热器发生故障或管子破裂时，能迅速切断加热器管束的给水，同时又能保证向锅炉供水。
08.除氧器的作用：用来除去锅炉给水中的氧气及其他气体，保证给水的品质。
同时，又能加热给水提高给水温度。
09.除氧器设置水封筒的目的：保证除氧器不发生满水倒流入其他设备的事故。
防止除氧器超压。
10.除氧器水箱的作用：储存给水，平衡给水泵向锅炉的供水量与凝结水泵送进除氧器水量的差额，从而满足锅炉给水量的需要。
11.除氧器再沸腾管的作用：有利于机组启动前对水箱中给水加温及备用水箱维持水温。
正常运行中对提高除氧效果有益处。
12.液压止回阀的作用：用于防止管道中的液体倒流。
13.安全阀的作用：一种保证设备安全的阀门。
14.管道支吊架的作用：固定管子，并承受管道本身及管道内流体的重量和保温材料重量。
15.给水泵的作用：向锅炉连续供给具有足够压力，流量和相当温度的给水。
16.循环水泵的作用：主要是用来向汽轮机的凝汽器提供冷却水，冷凝进入凝汽器内的汽轮机排汽，此外，还向冷油器、发电机冷却器等提供冷却水。
17.凝结水泵空气管的作用：将泵内聚集的空气排出。
18.减温减压器的作用：作为补偿热化供热调峰之用（本厂）。
19.减温减压装置的作用：⑴对外供热系统中，用以补充汽轮机抽汽的不足，还可做备用汽源。
⑵当机组启停机或发生故障时，可起调节和保护的作用。
⑶可做厂用低压用汽的汽源。
⑷用于回收锅炉点火的排汽。
20.汽轮机的作用：一种以具有一定温度和压力的水蒸气为介质，将热能转变为机械能的回转式原动机。
21.汽缸的作用：将汽轮机的通流部分与大气隔开，以形成蒸汽热能转换为机械能的封闭汽室。
22.汽封的作用：减少汽缸内的蒸汽向外漏泄和防止外界空气漏入汽缸。
23.排汽缸的作用：将汽轮机末级动叶排出的蒸汽倒入凝汽器。
24.排汽缸喷水装置的作用：为了防止排汽温度过高而引起汽缸变形，破坏汽轮机动静部分中心线的一致性，引起机组振动或其他事故。
25.低压缸上部排汽门的作用：在事故情况下，如果低压缸内压力超过大气压力，自动打开向空排汽，以防止低压缸、凝汽器、低压段转子等因超压而损坏。
26.叶轮的作用：用来装置叶片，并将汽流力在叶栅上产生的扭矩传递给主轴。
27.叶轮上平衡孔的作用：为了减小叶轮两侧蒸汽压差，减小转子产生过大的轴向力。
28.叶根的作用：紧固动叶，使其在经受汽流的推力和旋转离心力作用下，不至于从轮缘沟槽里拔出来。
29.滑销系统的作用：⑴保证汽缸能自由膨胀，以免发生过大应力引起变形。
⑵保持汽缸和转子的终因一致，避免因机体膨胀造成中心变化，引起机组振动或动静之间的摩擦。
⑶使静子和转子轴向与径向间隙符合要求。
30.支持轴承也称径向轴承或主轴承作用：支撑转子重量及由于转子质量不平衡引起的离心力，并确定转子的径向位置，使其中心与汽缸中心保持一致。
31.推力轴承的作用：承担蒸汽作用在转子上的轴向力，并确定转子的轴向位置，使转子与静子部分保持一定的轴向间隙。
32.盘车装置的作用：在汽轮机启动冲转前和停机后，使转子以一定转速连续转动，以保证转子均匀受热和冷却，防止大轴弯曲。
33.汽轮机调节系统的作用：在外界负荷变化时及时地调节汽轮机功率，以满足用户用电量变化的需要，同时保证汽轮发电机组的工作转速在正常允许范围内。
34.同步器的作用：在单机运行时改变汽轮机的转速，在并列运行时改变机组的功率。
35.汽轮机调节保护系统的作用：在汽轮机调节系统失灵或发生故障时，能及时动作，迅速停机，避免事故的扩大和设备的损坏。
36.自动主汽门的作用：在汽轮机的保护装置动作后，迅速切断汽轮机的进汽而停机。
37.危急保安器的作用：危急保安器动作后将泄掉调节汽门二次脉动油压和主汽门保安油压，使主汽门、调速汽门迅速关闭。
38.附加超速保护作用：若危急保安器失灵，机组的转速上升至额定转速的113%—114%时，辅助超速保护动作，使危急保安器动作而停机。
39.轴向位移保护的作用：当汽轮机轴向位移达到一定数值时，保护动作，停机，。
40.润滑油压低保护的作用：低油压保护装置根据油压降低的不同程度，依次发出报警信号，联动辅助油泵，停机和盘车运行。
41.低真空保护装置的作用：当真空低于正常值时，低真空保护装置发出报警信号。
42.主油箱的作用：在油系统中除了用来储油外，还起着分离油中水分、沉淀物及汽泡的作用。
43.冷油器的作用：冷却汽轮发电机组轴承的润滑用油。
44.射油器原理及作用：当压力油经油喷嘴高速喷出时，在喷嘴出口形成真空，利用自由射流的卷吸作用把油箱中的油经滤网带入扩散管减速升压后以一定的压力排出。
提高主油泵工作的可靠性。
45.空气冷却器的作用：保证发电机在允许温度内正常运行。
46.汽轮机喷嘴的作用：把蒸汽的热能转换为动能，也就是蒸汽膨胀降压增速，按一定的方向喷射出来推动动叶片而做功。
47.凝汽器设置热水井的作用：集聚凝结水，有利于凝结泵的正常运行。
48.抽汽器的作用：不断地将凝汽器内的空气及其他不凝结气体抽走，以维持凝汽器的真空。
49.射水泵的作用：向射水抽汽器提供一定的压力供给水。
50.调压器在汽轮机中的作用：调节供汽压力使其在一定的变化范围内。
51.加热器的作用：利用在汽轮机内做过部分功的蒸汽，抽至加热器加热给水，提高给水温度，减少汽轮机排往凝汽器中的蒸汽量，降低了冷源损失，提高了热力系统的循环效率。
52.均压箱作用：调整汽封供汽压力，回收余汽。
53.高压油动机作用：控制调速汽门的开度，从而控制汽轮机进汽量。
54.中压油动机作用：控制旋转隔板的开度，从而控制对外供汽压力与流量。
55.旁路系统的作用：⑴保证锅炉最小负荷的蒸发量⑵保护再热器⑶加快启动速度，改善启动条件⑷锅炉安全阀的作用⑸回收工质和部分热量，减少排汽噪声⑹保证蒸汽品质。
56.凝汽设备的作用：增大蒸汽在汽轮机中的理想焓降，提高机组的循环热效率。
将排汽凝结为水，以回收工质，重新送回锅炉作为给水。
57.高压加热器的作用：利用汽轮机中做过部分功的蒸汽加热锅炉给水，提高给水温度，以减少锅炉的热负荷，提高热电厂的热经济效益。
58.低压加热器的作用：利用汽轮机中做过部分功的蒸汽或汽封漏气来加热主凝结水，回收热量和工质。
59.逆止阀的作用：限制流体的流动方向，防止液体反向流动。
60.减压阀：保持供汽压力在规定的范围内变化。
61.射水池：为射水泵提供充足的水。
62.冷却塔：冷却循环水。
63.冷却塔中的配水槽、溅水碟等作用：使水不断喷溅以增加与空气的接触面积，提高冷却效果。
64.调速汽阀：用于冲转和控制进汽量。
65.电动主闸阀的旁路门：用于二次暖管和启动汽轮机。
66.凝结泵：把凝结水及时地送往除氧器中。
67.凝结泵的空气阀：保证凝结泵入口处与凝结器内的压力相等，防止入口存有气体而发生落水事故。
68.补软水门：在凝结泵启动前，向凝结器内注入软化水，保持热水井水位某一适当的位置。
69.再循环门：维持凝结器热水井的水位。
70.喷射门：降低后缸温度。
71.滤油器：把油中的杂质及时地清理出来，保证机组的安全运行。
72.给水泵再循环管：防止给水泵空负荷或低负荷时引起给水泵内水的汽化。
73.除氧器在汽侧、水测设置汽、水平衡管：使并列运行的除氧器的压力和水位保持一致。
74.汽轮机透平油:⑴润滑汽轮发电机的各轴承及其他转动部分并带走由摩擦所产生的热量，以及高温蒸气传给汽轮机各部分的热量。
⑵汽轮机调速系统和各液压控制阀门传动的工具。
75.油箱排油烟机：排出油中气体和水蒸气，并建立负压。
76.同步器下限富裕行程：为了汽轮机在低周率下骤然失去负荷时能使调速汽门迅速关闭，保证机组的安全。
77.同步器上限：为了防止在运行中因蒸汽参数的变化，而使同步器开度超过正常数值。
78.同步器下限：保证机组在电周率降低时，能可靠地进行并列或解列79.油动机的上下富裕行程：保证调速汽门的全开或全关。
80.锅炉排污扩容器：将锅炉内的污水排进扩容器，使体积增大，压力降低，使部分排污水汽化，从而回收一部分水及热量。
81.油系统中高低压油联络门：启动机组时，先启低压油泵经此门，缓慢向全系统充油赶空气，以免引起管路振动或调速系统发生跳动现象82.离心式油泵供油系统：⑴向机组各轴承供油，润滑和冷却轴承。
⑵供给调速系统和保护装置稳定充足的压力油，⑶供给齿轮等传动机构润滑用油。
83.交、直流润滑油泵：在汽轮机发生故障，主油泵不能供给润滑用油时，向润滑系统供油及盘车用油。
84.润滑油系统中的过压阀（溢油阀）：调整润滑油压。
85.高低压疏水膨胀箱：回收汽缸、抽汽管道疏水，使汽缸上下温差减小。
86.事故放油门：用于油系统着火放掉油箱中的油，减少损失。
87.凝结水中排地沟门：排出不合格凝结水，保证合格水进入锅炉。
88.真空破坏门：用于紧急停机和过临界转速时快速停机及防止机组共振造成损坏。
89.抽汽逆止门电磁阀：控制抽汽管道上的液压止回阀。
目的：切断抽汽，防止管道中的汽、液体倒流造成水冲击损坏汽轮机。
90.磁力断路油门：由电磁铁和受电磁控制的油门部分组成，电磁铁通电时油门活塞下移，泄掉保安油建立事故油关闭所有汽门。
91.隔板套作用：是用来安装固定隔板的。
92.汽轮机油系统的作用：①向机组各轴承供油，以便润滑和冷却轴承。
②供给调节系统和保护装置稳定充足的压力油。
③供应各传动机构润滑用油。
93.高压过压阀（减压阀）：是在机组润滑油由主油泵出油经过减压阀供油时，通过减压阀来调节进入润滑油系统的油压。
94.低压过压阀（安全门）：是在当润滑油压力过高时，过压阀动作将一部分油排到油箱，保证润滑油压力一定。
95.转子的作用：承受蒸汽对所有工作叶片的回转力，并带动发电机转子、主油泵和调速器转动96.主油泵的作用：是油系统的动力，正常运行时连续不断地将油送到润滑油和调节油系统。
