浅析水库帷幕灌浆施工及质量控制

浅谈水库帷幕灌浆施工质量控制摘要:帷幕灌浆一直是水工建筑物地基防渗处理的主要手段,对保证水工建筑物的安全运行起着重要作用。

本文结合水库成功的帷幕灌浆施工,总结了施工质量控制关键点,介绍了施工中质量管理与控制的方法。

关键词:水库帷幕灌浆质量控制帷幕灌浆是常用且有效的基础防渗处理方法,但在灌浆施工过程中,由于各种原因,往往导致部分区域的灌浆效果无法达到设计要求,严重影响灌浆基础的整体强度。

帷幕灌浆质量的好坏直接关系到水工建筑物的安全和工程效益。

结合某水库坝体两肩采用帷幕灌浆进行除险加固工程施工,谈谈如何在帷幕灌浆施工中控制质量关键点,做好施工质量管理与控制。

1 技术要求设计技术要求:布置一排帷幕灌浆孔,孔深深入基岩相对隔水层(q≤5Lu)以下5m。

灌浆采用自上而下分段灌浆,接触段长度不得大于2m,以下灌浆段段长取5m。

施工按三序施工,即按Ⅰ、Ⅱ、Ⅲ序先后钻灌。

帷幕灌浆总体施工程序:清理施工现场→测量放孔位→现场灌浆试验→Ⅰ序孔→Ⅱ序孔→Ⅲ序孔→检查孔→补充帷幕灌浆孔。

单孔施工程序:定孔位→整平稳固钻机→造孔→下孔口管→待凝→基岩钻进→测孔深、孔斜→洗孔→灌浆→压水→封孔。

2 施工质量管理与控制2.1 施工工序质量控制(1)孔位、孔距。

①孔位施工放样定位:帷幕灌浆孔的位置根据设计图纸,按实际地形走向进行布置,经监理现场复查认可。

检查孔布置由监理、地质人员根据实际情况确定。

②孔距:孔距为2.0m,其中闸室两边墩附近孔距为1.5m。

(2)孔序。

本次灌浆布置一排帷幕灌浆孔,分为三序孔施工,按Ⅰ、Ⅱ、Ⅲ序先后钻灌。

特殊情况按单个单元钻灌施工,使Ⅰ、Ⅱ、Ⅲ序孔在该单元范围内成幕。

(3)造孔。

①开孔前复核钻孔桩号,正确定位,孔位偏距＜10cm。

②钻机安装完毕后,用钻机立轴进行水平、垂直校准。

③根据基岩完整程度,当基岩较破碎时,下入套管进行止浆止水。

④钻进中注意保持孔内垂直,减少孔底偏距。

⑤钻孔记录详细、正确,包括岩芯描述、下套情况、测斜记录、各钻灌段深度、终孔深度等。

水库工程帷幕灌浆施工及控制措施分析所谓的帷幕灌浆施工技术，是指在闸坝的岩石或砂砾石地基中采用灌浆防渗帷幕工程的施工技术而一般的水库坝基常落于软弱基岩上，为了保证大坝的坚固和稳定，必须采用有效的加固防渗措施对坝基岩进行处理。

因此，帷幕灌浆施工技术因其自身的优点成为水库坝基处理的主要方式之一。

基于此，文章就水库坝基帷幕灌浆施工技术及效果进行了分析，以期能为类似工程提供参考借鉴。

标签：水库工程；帷幕灌浆施工；控制措施一、前言水工建筑特别是水库大坝基础防渗处理，是关系到水利工程安危成败的重要问题。

坝基防渗处理的目的，是最大限度的减少渗漏量、降低坝基扬压力，控制坝基的渗流坡降，防止渗流破坏。

当前采用的最有效最直接的方法是帷幕灌浆施工技术措施。

20世纪以来，帷幕灌浆是水利建筑物地基防渗处理的关键技术，对保证水利建筑物的安全运行起着重要的作用。

二、工程简介该水库是一座以发电为主，结合航运，兼顾其它综合利用的工程，坝址距上游枢纽坝址40.28km，距下游河口23km，为该河道开发的最末一个梯级。

坝址以上控制集雨面积为18066km2，多年平均流量为570m3/s，多年平均径流量为180.93亿立方米，设汁洪水流量19300m3/S（P=2%），校核洪水流量29100m3，/S（P=0.2%），多年平均悬移质年输沙量245.8万吨，水库正常蓄水位18.6m，相应库容1.078亿立方米；廠房右岸船闸枢纽总体布置方案（16孔溢流坝，堰顶高程6m），电站装机3×2MW，年利用小时数3956h，多年平均发电量237AGW·h；本项目帷幕灌浆工程分布在右岸接头土坝段、门库坝段、一期溢流坝段、河床式水利枢纽主机间、安装间和航运工程闸首和闸室等部位，帷幕灌浆工程量大。

三、帷幕灌浆施工工艺（一）依据：《水工建筑物水泥灌浆施工技术规范）；《水利水电建设工程验收规程）。

并考虑本工程的特点，帷幕灌浆采用自上而下分段钻进，分段灌浆，孔内循环的灌浆方法。

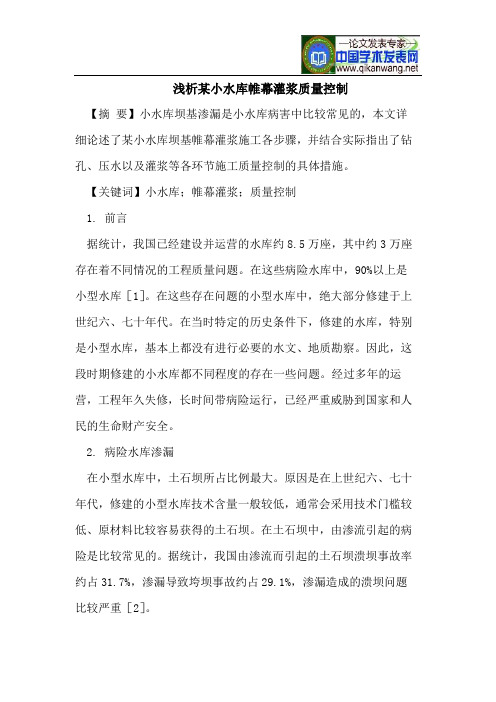

浅析某小水库帷幕灌浆质量控制【摘要】小水库坝基渗漏是小水库病害中比较常见的，本文详细论述了某小水库坝基帷幕灌浆施工各步骤，并结合实际指出了钻孔、压水以及灌浆等各环节施工质量控制的具体措施。

【关键词】小水库；帷幕灌浆；质量控制1. 前言据统计，我国已经建设并运营的水库约8.5万座，其中约3万座存在着不同情况的工程质量问题。

在这些病险水库中，90%以上是小型水库［1］。

在这些存在问题的小型水库中，绝大部分修建于上世纪六、七十年代。

在当时特定的历史条件下，修建的水库，特别是小型水库，基本上都没有进行必要的水文、地质勘察。

因此，这段时期修建的小水库都不同程度的存在一些问题。

经过多年的运营，工程年久失修，长时间带病险运行，已经严重威胁到国家和人民的生命财产安全。

2. 病险水库渗漏在小型水库中，土石坝所占比例最大。

原因是在上世纪六、七十年代，修建的小型水库技术含量一般较低，通常会采用技术门槛较低、原材料比较容易获得的土石坝。

在土石坝中，由渗流引起的病险是比较常见的。

据统计，我国由渗流而引起的土石坝溃坝事故率约占31.7%，渗漏导致垮坝事故约占29.1%，渗漏造成的溃坝问题比较严重［2］。

土石坝的渗漏，根据部位不同，大体上分为坝体渗漏、坝基渗漏和坝肩渗漏三种。

（1）坝体渗漏，坝体渗漏主要与施工质量关系密切，很多土石坝在缺乏必要的碾压设备的条件下，施工质量较差，导致坝体不够密实而发生渗漏。

（2）坝基渗漏，一般坝基地质情况都比较复杂，需要进行覆盖层开挖、灌浆等必要措施。

而很多小型水库都未进行必要的工程地质勘测，更谈不上对坝基的处理。

因此对于修建在岩基上的坝体，防渗情况较好；而对于覆盖层较厚，或者坝基情况较为复杂的，一般渗漏都比较严重。

（3）坝肩渗漏，主要是由于在修建大坝前期勘察中，没有对坝肩进行必要的地质勘察，或者是地质勘察不够而导致的。

通常是由于坝肩有大裂隙、软弱夹层、或者存在容易渗水的通道等，当水库蓄水后，引起渗漏。

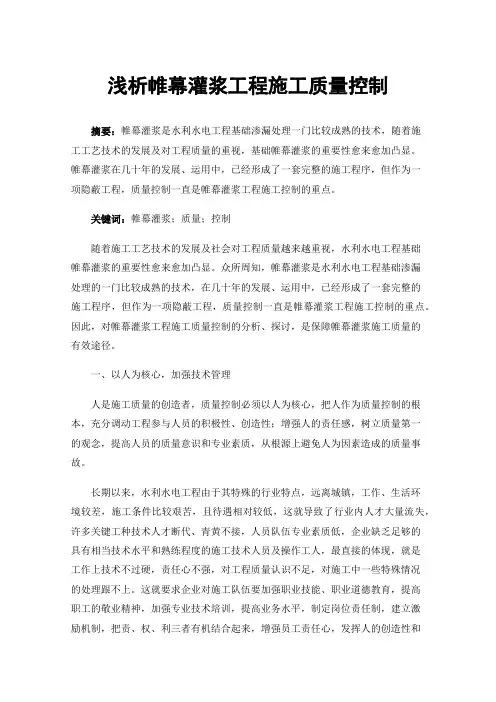

浅析帷幕灌浆工程施工质量控制摘要：帷幕灌浆是水利水电工程基础渗漏处理一门比较成熟的技术，随着施工工艺技术的发展及对工程质量的重视，基础帷幕灌浆的重要性愈来愈加凸显。

帷幕灌浆在几十年的发展、运用中，已经形成了一套完整的施工程序，但作为一项隐蔽工程，质量控制一直是帷幕灌浆工程施工控制的重点。

关键词：帷幕灌浆；质量；控制随着施工工艺技术的发展及社会对工程质量越来越重视，水利水电工程基础帷幕灌浆的重要性愈来愈加凸显。

众所周知，帷幕灌浆是水利水电工程基础渗漏处理的一门比较成熟的技术，在几十年的发展、运用中，已经形成了一套完整的施工程序，但作为一项隐蔽工程，质量控制一直是帷幕灌浆工程施工控制的重点。

因此，对帷幕灌浆工程施工质量控制的分析、探讨，是保障帷幕灌浆施工质量的有效途径。

一、以人为核心，加强技术管理人是施工质量的创造者，质量控制必须以人为核心，把人作为质量控制的根本，充分调动工程参与人员的积极性、创造性；增强人的责任感，树立质量第一的观念，提高人员的质量意识和专业素质，从根源上避免人为因素造成的质量事故。

长期以来，水利水电工程由于其特殊的行业特点，远离城镇，工作、生活环境较差，施工条件比较艰苦，且待遇相对较低，这就导致了行业内人才大量流失，许多关键工种技术人才断代、青黄不接，人员队伍专业素质低，企业缺乏足够的具有相当技术水平和熟练程度的施工技术人员及操作工人，最直接的体现，就是工作上技术不过硬，责任心不强，对工程质量认识不足，对施工中一些特殊情况的处理跟不上。

这就要求企业对施工队伍要加强职业技能、职业道德教育，提高职工的敬业精神，加强专业技术培训，提高业务水平，制定岗位责任制，建立激励机制，把责、权、利三者有机结合起来，增强员工责任心，发挥人的创造性和积极性；因人定岗、人尽其才，根据员工的技术水平、工作特点制定人的使用方向，制定操作规程，按章作业，防止因违规操作引发质量事故。

工程开工前，要组织施工人员学习规范、规程、施工技术要求以及制定的工作程序、制度，充分了解工程特性，使每一个施工人员能事先熟悉、掌握各个施工环节中可能出现的问题，使质量控制由事后控制上升到事前预防的高度上来对待。

水库大坝防渗帷幕灌浆施工及质量控制摘要：随着水利工程的快速发展和科学技术的不断进步，我国对大坝防渗帷幕灌浆的技术要求越来越高。

应用帷幕灌浆技术对水库大坝进行防渗加固，可以提高大坝的稳定性，为水库的安全运行提供保障。

结合工程实例，为了进一步提高水利工程中高坝基础的安全稳定，帷幕灌浆技术在坝基施工中得到了广泛的应用。

其施工质量关系到水利工程的使用安全，需要通过各种管理和控制措施来重视和提高大坝的防渗施工质量。

本文从大坝帷幕灌浆施工要点出发，提出了质量管理和控制措施，努力促进水利事业的稳定发展。

关键词：帷幕灌浆；施工技术；水库大坝；防渗加固1工程概况水库总容量为330000立方米，正常容量220000立方米，盈利能力160000立方米，死容量100000立方米。

主要的大坝的最大高度是9.7米，二级坝的最大高度是9.2米，坝的顶部是不均匀的。

它们都是同质土坝。

它们建于20世纪70年代初。

充填材料为含低液限粘土的砂。

上游坝坡表面不受保护。

下游坝坡为干砌体护坡。

坝顶宽度约为60~70m。

大坝渗漏明显分散、集中。

大坝渗漏主要为集中渗漏，泄漏点的孔标记明显。

溢洪道为无衬砌土石明渠。

渗漏的原因是坝基（肩）未进行防渗处理，岸坡没有帷幕防渗，坝体填筑质量差。

因此，水库不能正常蓄水，全年处于低水位运行。

根据水库运行管理记录和现场调查，水库在汛期常发生溢流，防洪标准不能满足规范要求。

2水库大坝防渗帷幕灌浆施工工艺首先，对大坝进行测量、放线和钻孔。

钻孔冲洗完毕后，对进水口进行水压试验，配制泥浆，进行灌浆施工，最后封孔。

具体施工流程如图1所示。

图1工艺流程图2.1 钻孔首先，在帷幕灌浆施工前，应配备孔位测量和钻孔机。

为了保证测量的准确性，布线和指导，辅助设备如全站仪应该正确使用过程中孔位置测量。

测量完毕，电钻应使用和校准完成，钻孔位置用油漆标记。

施工前对钻井平台的确定不容忽视。

具体地说，钻机应使用一个水平度进行校准，以确保它满足施工要求。

浅谈水库帷幕灌浆施工质量控制摘要：水库帷幕灌浆施工的质量控制是保障工程安全的重要环节，该过程需要从设计、施工前、施工中和施工后等方面全面控制每个细节。

主要涉及受限空间作业的风险控制、混凝土浆液质量控制和灌浆泥浆密封质量控制等方面。

通过加强对水库帷幕灌浆施工质量流程的管理和细节方面的掌控，可以大大提高工程的质量和效率。

关键词：水库；帷幕灌浆；施工质量控制引言：水库帷幕灌浆施工是大坝工程中的一个非常重要的工程，它可以有效地提高水库的密封性，更好地保障水库工程的运行和稳定性。

然而，在施工过程中，施工质量控制却是一个非常重要的环节，它直接关系到工程的质量和效益。

因此，科学合理的质量管理流程和方法，对于水库帷幕灌浆施工质量的控制和优化管控，具有重要的意义和价值。

1水库帷幕灌浆施工质量控制的重要性水库帷幕灌浆在水利、建筑等领域中应用广泛，可以加固土体，增强地基承载力和抗渗能力，保障工程安全。

而帷幕灌浆施工质量好坏直接影响工程的使用寿命和安全性。

因此，水库帷幕灌浆施工质量控制非常重要。

首先，水库帷幕灌浆施工质量控制可以保证工程的质量。

帷幕灌浆工程需要在岩石中钻孔，充填灌浆材料，如果施工不规范，就容易导致帷幕灌浆肆意偏差、孔洞不饱满、灌浆材料流失等问题，加大工程质量隐患。

因此，利用科学的施工质量控制手段，合理规划施工技术及施工工艺方案、加强质量监管，可以有效地保障工程质量，确保工程的抗渗能力和承载能力达标[1]。

其次，水库帷幕灌浆施工质量控制可以有效地降低工程事故风险。

由于帷幕灌浆工程通常发生在水库大坝、隧道、地下车库等对环境高度敏感、风险较大的地方，一旦存在质量问题，就可能引发灾难性后果。

因此，通过施工质量控制，及时发现和排查质量隐患，严格执行标准化施工程序，增加施工工序监控力度，可以有效地降低工程事故风险，充分保证工程安全。

最后，水库帷幕灌浆施工质量控制还有助于提高工程效益。

正常情况下，对水库帷幕灌浆工程实行严格的施工质量控制，可保证工程的质量和安全，并且降低后期维护成本。

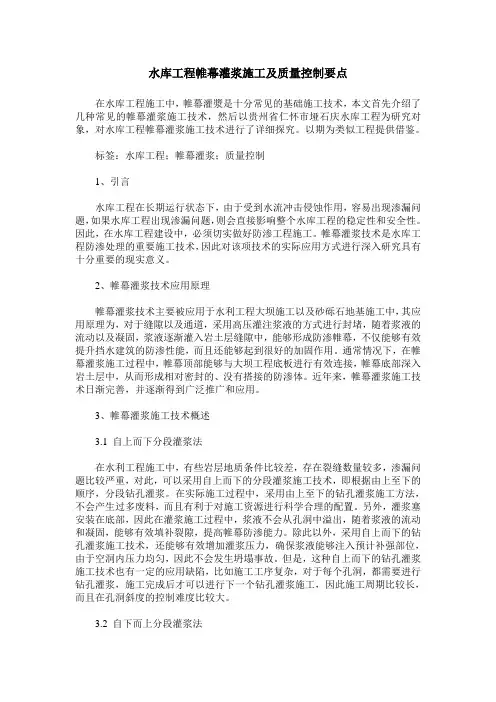

水库工程帷幕灌浆施工及质量控制要点在水库工程施工中，帷幕灌漿是十分常见的基础施工技术，本文首先介绍了几种常见的帷幕灌浆施工技术，然后以贵州省仁怀市垭石庆水库工程为研究对象，对水库工程帷幕灌浆施工技术进行了详细探究。

以期为类似工程提供借鉴。

标签：水库工程；帷幕灌浆；质量控制1、引言水库工程在长期运行状态下，由于受到水流冲击侵蚀作用，容易出现渗漏问题，如果水库工程出现渗漏问题，则会直接影响整个水库工程的稳定性和安全性。

因此，在水库工程建设中，必须切实做好防渗工程施工。

帷幕灌浆技术是水库工程防渗处理的重要施工技术，因此对该项技术的实际应用方式进行深入研究具有十分重要的现实意义。

2、帷幕灌浆技术应用原理帷幕灌浆技术主要被应用于水利工程大坝施工以及砂砾石地基施工中，其应用原理为，对于缝隙以及通道，采用高压灌注浆液的方式进行封堵，随着浆液的流动以及凝固，浆液逐渐灌入岩土层缝隙中，能够形成防渗帷幕，不仅能够有效提升挡水建筑的防渗性能，而且还能够起到很好的加固作用。

通常情况下，在帷幕灌浆施工过程中，帷幕顶部能够与大坝工程底板进行有效连接，帷幕底部深入岩土层中，从而形成相对密封的、没有搭接的防渗体。

近年来，帷幕灌浆施工技术日渐完善，并逐渐得到广泛推广和应用。

3、帷幕灌浆施工技术概述3.1 自上而下分段灌浆法在水利工程施工中，有些岩层地质条件比较差，存在裂缝数量较多，渗漏问题比较严重，对此，可以采用自上而下的分段灌浆施工技术，即根据由上至下的顺序，分段钻孔灌浆。

在实际施工过程中，采用由上至下的钻孔灌浆施工方法，不会产生过多废料，而且有利于对施工资源进行科学合理的配置。

另外，灌浆塞安装在底部，因此在灌浆施工过程中，浆液不会从孔洞中溢出，随着浆液的流动和凝固，能够有效填补裂隙，提高帷幕防渗能力。

除此以外，采用自上而下的钻孔灌浆施工技术，还能够有效增加灌浆压力，确保浆液能够注入预计补强部位，由于空洞内压力均匀，因此不会发生坍塌事故。

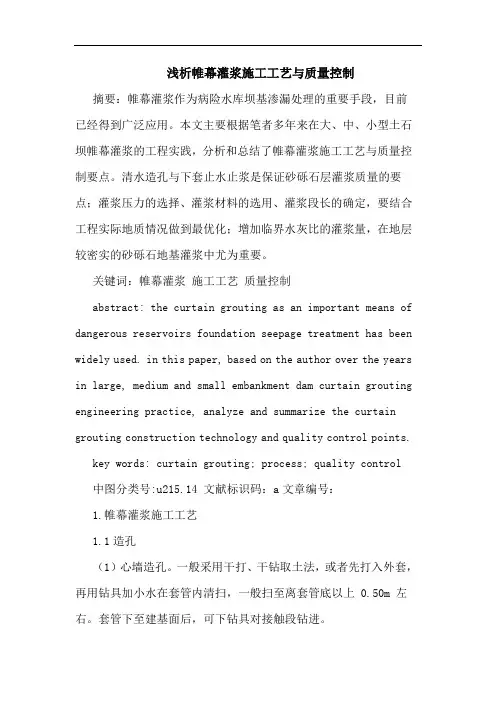

浅析帷幕灌浆施工工艺与质量控制摘要：帷幕灌浆作为病险水库坝基渗漏处理的重要手段，目前已经得到广泛应用。

本文主要根据笔者多年来在大、中、小型土石坝帷幕灌浆的工程实践，分析和总结了帷幕灌浆施工工艺与质量控制要点。

清水造孔与下套止水止浆是保证砂砾石层灌浆质量的要点；灌浆压力的选择、灌浆材料的选用、灌浆段长的确定，要结合工程实际地质情况做到最优化；增加临界水灰比的灌浆量，在地层较密实的砂砾石地基灌浆中尤为重要。

关键词：帷幕灌浆施工工艺质量控制abstract: the curtain grouting as an important means of dangerous reservoirs foundation seepage treatment has been widely used. in this paper, based on the author over the years in large, medium and small embankment dam curtain grouting engineering practice, analyze and summarize the curtain grouting construction technology and quality control points.key words: curtain grouting; process; quality control 中图分类号:u215.14 文献标识码：a文章编号：1.帷幕灌浆施工工艺1.1造孔（1）心墙造孔。

一般采用干打、干钻取土法，或者先打入外套，再用钻具加小水在套管内清扫，一般扫至离套管底以上 0.50m 左右。

套管下至建基面后，可下钻具对接触段钻进。

（2）砂砾石造孔。

采用金刚石钻头单管清水钻进，如遇局部孔段砂砾石较松散，造孔时进水量要小。

若发生塌孔，主要采取以下措施：用弹簧钻头打捞孔内掉块，采用干钻，若多次打捞也未能至设计段长，则对该段立即进行灌浆。

水库大坝基础帷幕灌浆施工质量控制要点摘要：水库大坝坝基的施工质量直接影响到水库大坝运行的可靠性，一般需要根据不同的水文、地质等情况，对坝基采取帷幕灌浆、固结灌浆等方式进行加固处理，施工过程中应加强施工质量控制要点管控，确保坝基处理施工满足设计及规范要求，保证坝基的稳定。

关键词：水库坝基；灌浆施工；质量控制要点本文主要水库工程帷幕灌浆施工的控制要点进行阐述。

1 工程概况某水库工程内容主要包括土石坝、重力坝、泄洪闸、放水洞、发电站、供水工程、库盆开挖及管理设施及信息化工程等。

水库大坝采用混合坝型，坝顶总长2120m，整体南北走向，重力坝段布置于主河槽，全长231.0m，壤土均质土石坝段布置于重力坝两侧，右岸坝段长579m，左岸坝段长1310m。

该水库重力坝段坝基渗漏主要为可溶岩溶蚀风化裂隙性渗漏，土石坝段坝基渗漏主要为第四系地层渗漏及基岩溶蚀风化裂隙性坝基渗漏，以及F10断层渗漏。

采取灌浆防渗进行处理，以q≤5Lu为相对隔水层，防渗帷幕深入相对隔水岩层不小于 5m；对于F10断层及溶洞，结合实际情况，先采取封堵措施，再采取有效灌浆措施进行处理。

现就水库工程帷幕灌浆控制要点进行阐述。

2帷幕灌浆原理及施工工艺帷幕灌浆是采用灌浆方法充填地基内的裂隙，形成阻水幕，以降低作用在建筑物底部的渗透压力或减小渗流量，从而起到防渗作用。

根据不同的工程地质与水文地质情况，帷幕灌浆可选用单排孔帷幕、两排孔帷幕和多排孔帷幕。

帷幕灌浆施工时分序进行加密，单排孔帷幕分三序进行灌浆；两排孔帷幕则先进行下游排孔灌浆，再进行上游排孔灌浆，并且每排孔要分为二序或三序实施；三排孔帷幕则先进行下游排孔灌浆，再进行上游排孔灌浆，最后进行中间排孔灌浆，并且每排孔要分二序实施。

帷幕灌浆的施工工艺包括钻孔→冲洗→压水试验→灌浆→灌浆结束封孔→质量检查。

3施工前期的质量控制要点3.1 建立健全质量管理体系3.1.1 建立监理单位要建立健全质量控制体系，制定监理工作制度，编制操作性强的专业工程监理实施细则，明确监理人员配备及分工，并进行岗前专业知识培训，明确监理工作内容、程序及工程实施质量控制参数，掌握管控要点及难点。
