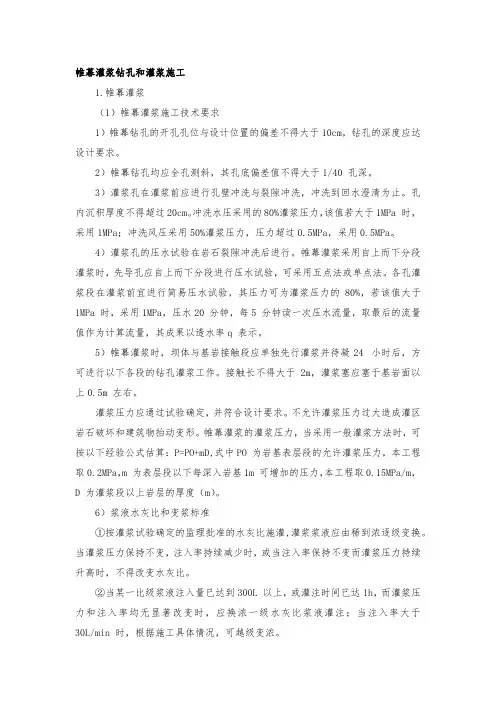

帷幕灌浆钻孔和灌浆施工1.帷幕灌浆（1）帷幕灌浆施工技术要求1）帷幕钻孔的开孔孔位与设计位置的偏差不得大于10cm，钻孔的深度应达设计要求。
2）帷幕钻孔均应全孔测斜，其孔底偏差值不得大于1/40 孔深。
3）灌浆孔在灌浆前应进行孔壁冲洗与裂隙冲洗，冲洗到回水澄清为止。
孔内沉积厚度不得超过20cm。
冲洗水压采用的80%灌浆压力，该值若大于1MPa 时，采用1MPa；冲洗风压采用50%灌浆压力，压力超过0.5MPa，采用0.5MPa。
4）灌浆孔的压水试验在岩石裂隙冲洗后进行。
帷幕灌浆采用自上而下分段灌浆时，先导孔应自上而下分段进行压水试验，可采用五点法或单点法。
各孔灌浆段在灌浆前宜进行简易压水试验，其压力可为灌浆压力的80%，若该值大于1MPa 时，采用1MPa，压水20 分钟，每5 分钟读一次压水流量，取最后的流量值作为计算流量，其成果以透水率q 表示。
5）帷幕灌浆时，坝体与基岩接触段应单独先行灌浆并待凝24 小时后，方可进行以下各段的钻孔灌浆工作。
接触长不得大于2m，灌浆塞应塞于基岩面以上0.5m 左右。
灌浆压力应通过试验确定，并符合设计要求。
不允许灌浆压力过大造成灌区岩石破坏和建筑物抬动变形。
帷幕灌浆的灌浆压力，当采用一般灌浆方法时，可按以下经验公式估算：P=PO+mD,式中PO 为岩基表层段的允许灌浆压力，本工程取0.2MPa，m 为表层段以下每深入岩基1m 可增加的压力，本工程取0.15MPa/m，D 为灌浆段以上岩层的厚度（m）。
6）浆液水灰比和变浆标准①按灌浆试验确定的监理批准的水灰比施灌,灌浆浆液应由稀到浓逐级变换。
当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。
②当某一比级浆液注入量已达到300L 以上，或灌注时间已达1h，而灌浆压力和注入率均无显著改变时，应换浓一级水灰比浆液灌注；当注入率大于30L/min 时，根据施工具体情况，可越级变浓。
