发电机三相电源绕组的三角形连接和三相四线制星形接法 - 电工基础将三相电源绕组的末端U1、V1、W1连接在一起，成为一个公共点，叫做发电机的中性点或零点，从中性点接出的导线N称为中线或零线。
中线通常与大地相接，又称地线。
从三个绕组的始端分别引出三根导线U、V、W，称为端线或相线，俗称火线，这种具有中线的三相供电系统称为三相四线制，如图1所示，这种接法也称为星形接法或Y形接法。
图1三相四线制星形接法三相电源绕组的星形接法可以输出两种电压。
一组电压是每相电源绕组的电压，称为相电压，用UU、UV、UW表示，相电压的正方向规定为由相绕组的始端指向末端。
在有中线时，相电压是各端到中线之间的电压。
另一组电压是任意两相端线之间的电压，称为线电压，用UUV、UVW、UWU表示。
线电压的正方向习惯上按其下标的挨次规定，如UUV的正方向即为从U线指向V线。
相电压与线电压之间的关系为UUV=UU-UVUVW=UV-UWUWU=UW-UU当三相对电压对称时，线电压UL与相电压UP之间的数量关系为 UL=√3UP例如，在目前工厂通常接受三相四线制的星形接法中，电源的线电压为380V，而相电压为220V。
发电机三相电源绕组的三角形连接是指把第一相的末端U2与其次相的始端V1连接，其次相的末端的V2与第三相的始端W1连接，第三相的末端W2与第一相的始端U1，并由三个接点引出三根导线，如图2所示。
这种连接方法叫做三角形接法，由于这种输电方式只需接出三根导线，故也叫三相三线制。
图2三相电源绕组的三角形连接三角形接法的输出电压只有一种电压，它的线电压与相电压相等，即UL=UP三相绕组形成闭合回路，回路中总的电动势应为三相电动势的代数和，由于三相电动势是对称的，因此其瞬时代数和等于零。
若三相绕组接错，回路中会产生很大的环流，将烧坏绕组。
三相异步多速电动机极对数及绕组头尾判别方法【摘要】多速电动机目前在机械设备中应用较多，例如：T68镗床为了扩大调速范围，大型立車的刀架进给，均采用三相双速笼形异步电动机，而立式钻床要求速度变化多的也常采用三相三速笼形异步电动机。
这些电动机随着使用年限，以及多次修理中，电机线号丟失或线号不清楚，如果线接错了，会造成电机绕组燒坏，如何在电动机不解体的情况下，判断出各出线关的编号来进行接线呢？普通的单速三相异步电动机找头尾比較简单，因为它的三相绕组中的每相绕组有单独的两个出线头。
而多速电动机三相绕组在电机內部已連接，双速六个，三速九个出线头是互相連通的，这种电动机找头尾就较复杂，必须解体电动机找出高低速绕组，这里介绍不用解体电机对多速绕组的判别方法。
【关键词】单速；多速三相异步电动机；极对数；绕组头尾一、判断三相异步电动机极对数的方法多速电动机绕组头尾的判别，首先要判别运行前电机运行的转速，我们可通过判别电机的极对数的方法，知道运行前的转速，从而准确判别多速电动机的头尾。
从交流三相异步电动机的工作原理得出，凡通电运行过的三相异步电动机，在转子铁芯上有微弱的剩磁。
这个剩磁的极对数，它与电动机三相绕组所构成的极对数是相同的。
电动机在静止的的情况下，如果我们用手随便朝某个方向缓慢转动转子旋转时，定子三相绕组与这个剩磁之间产生相对运动，由于电磁感应作用，能使三相异步电动机处于发电机工作状态，在三相绕组中产生微弱的三相感应电势。
因此根据这个原理，不论三相异步电动机是接Y接还是△形接法，在电动机的三个引出线的任意两线间，就可以用直流毫伏表，万用表的直流微安档（或毫安档）来测量这个感应电势的大小和方向。
感应电势的大小与剩磁多少和转动速度有关；而感应电势的方向（在转子旋转一周时）变化次数，与绕组的极对数有关。
例如，Y-112-4型三相异步电动机，4.0KW、380V、△接法、1440转/分，用上述方法来测量极对数。
将500型万用表调到微安档（或1毫安档），表笔接于电动机的三个引出线头的任意两个线头上，用手转动转子，缓慢均匀地旋转一周时，万用表指針会朝正反两个方向各摆动两次即N、S、N、S，则为四极。

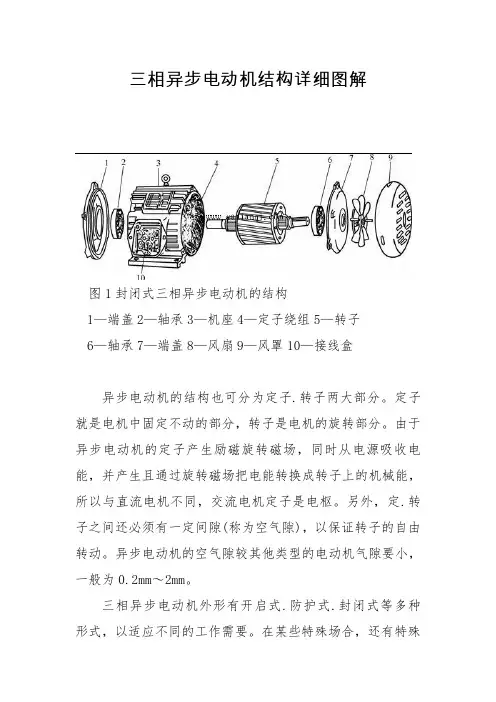

三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分。
定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm～2mm。
三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。
(1)机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。
