36槽绕组嵌放展开图解析

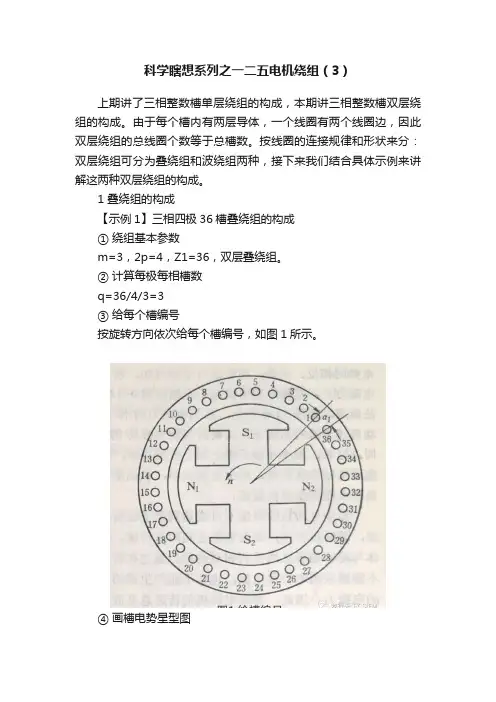

科学瞎想系列之一二五电机绕组（3）上期讲了三相整数槽单层绕组的构成，本期讲三相整数槽双层绕组的构成。

由于每个槽内有两层导体，一个线圈有两个线圈边，因此双层绕组的总线圈个数等于总槽数。

按线圈的连接规律和形状来分：双层绕组可分为叠绕组和波绕组两种，接下来我们结合具体示例来讲解这两种双层绕组的构成。

1 叠绕组的构成【示例1】三相四极36槽叠绕组的构成① 绕组基本参数m=3，2p=4，Z1=36，双层叠绕组。

② 计算每极每相槽数q=36/4/3=3③ 给每个槽编号按旋转方向依次给每个槽编号，如图1所示。

④ 画槽电势星型图由于是两对极整数槽绕组，因此有两个单元电机，每个单元电机有18个槽，共36槽。

槽距角：α=2·360º/36=20º。

以每个槽的编号定义为槽电势相量，相邻槽电势相位差20º，画出槽电势星型图如图2所示。

在双层绕组中，上层线圈边的电势星形与槽电势星形完全相同。

下层线圈边的位置取决于线圈的节距。

如果我们把各个线图的上层边电势相量与下层边电势相量相减，得到各线圈的电势相量，它们也构成一个电势星形图，相邻两相量间相位差也是α。

所以在双层绕组里，槽电势星形图的每一个相量既可以假定是槽内上层线圈边的电势相量，也可以看着是一个线圈的电势相量。

在下面的分析中就是把它看成一个线圈的电势相量，如相量1是指上层边位于1#槽的线圈的电势相量；相量2是指上层边位于2#槽的线圈的电势相量；余类推。

由于是两对极，因此槽电势星型图有两层重叠。

⑤ 划分相带与上期讲的三相单层绕组相带划分方法一样，在槽电势星型图上等分出六个60º相带，每个相带里包括q=3个槽，并把每个相带分配到各相中，分别标记为A—Z—B—X—C—Y，如图2a所示。

对于双层绕组，与单层绕组有一个不同之处是：由于单层绕组每个槽内只有一层导体，而一个线圈有两个线圈边，其中一个线圈边占用正相带的一个槽，另一个边必须占用负相带的一个槽，因此单层绕组的正相带和负相带所包含的槽数必须要相等，才能构成单层绕组；而双层绕组每个槽内有两层导体，一个线圈的两个线圈边，其中一个线圈边放在一个槽内的上层(称为上层边)，另一个线圈边放在另一个槽内的下层(下层边)，有多少个槽就可以组成多少个线圈，可以不用考虑另一个线圈边必须单独占用负相带一个槽的问题，这样正负相带的宽度就可以不同，因此，对于双层绕组的相带划分就可以正负相带宽度不相等。

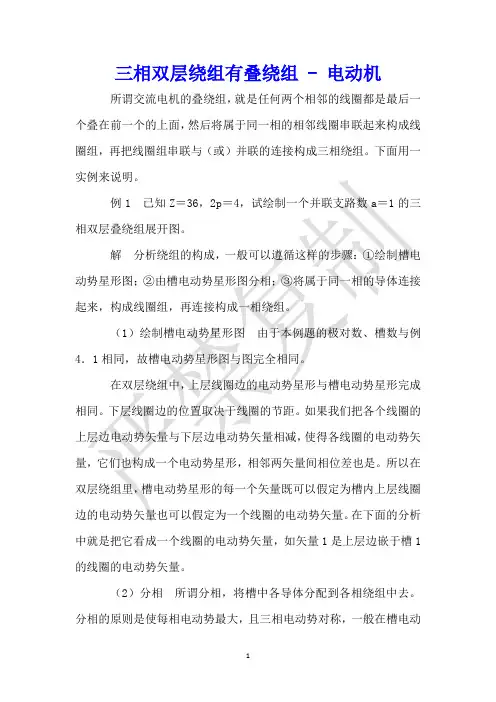

三相双层绕组有叠绕组 - 电动机所谓交流电机的叠绕组，就是任何两个相邻的线圈都是最后一个叠在前一个的上面，然后将属于同一相的相邻线圈串联起来构成线圈组，再把线圈组串联与（或）并联的连接构成三相绕组。

下面用一实例来说明。

例1 已知Z＝36，2p＝4，试绘制一个并联支路数a＝1的三相双层叠绕组展开图。

解分析绕组的构成，一般可以遵循这样的步骤：①绘制槽电动势星形图；②由槽电动势星形图分相；③将属于同一相的导体连接起来，构成线圈组，再连接构成一相绕组。

（1）绘制槽电动势星形图由于本例题的极对数、槽数与例4．1相同，故槽电动势星形图与图完全相同。

在双层绕组中，上层线圈边的电动势星形与槽电动势星形完成相同。

下层线圈边的位置取决于线圈的节距。

如果我们把各个线圈的上层边电动势矢量与下层边电动势矢量相减，使得各线圈的电动势矢量，它们也构成一个电动势星形，相邻两矢量间相位差也是。

所以在双层绕组里，槽电动势星形的每一个矢量既可以假定为槽内上层线圈边的电动势矢量也可以假定为一个线圈的电动势矢量。

在下面的分析中就是把它看成一个线圈的电动势矢量，如矢量1是上层边嵌于槽1的线圈的电动势矢量。

（2）分相所谓分相，将槽中各导体分配到各相绕组中去。

分相的原则是使每相电动势最大，且三相电动势对称，一般在槽电动势星形图中划分。

为了使三相电动势相等，每相在每极下应占有相等的槽数。

每极每相槽数，根据分相原则和每极每相槽数q，就可在星形图（图）上进行分相。

对于A相，由于q＝3，A相在每个极下应占有三槽。

在第一对极距范围内，如果在S1极下将1、2、3三个槽划归A相，在旁边标以字母A，如图所示。

为了使每相合成电动势最大，则应把N1极下的10、11、12三个槽也划归A相，标以字母X。

类似地把第二对极距范围内的19、20、21和28、29、30等六个槽也划归A相。

为了使三相绕组对称，B相绕组的电动势应滞后A相电动势120°，由槽电动势星形图可知，7、8、9槽的合成电动势滞后1、2、3槽的合成电动势120°，则应7、8、9划分到B相绕组，同样16、17、18和25、26、27、34、35、36等槽也应划归B相。

XXXXXXXX 第7章 三相异步电动机双层绕组重绕的关键技能

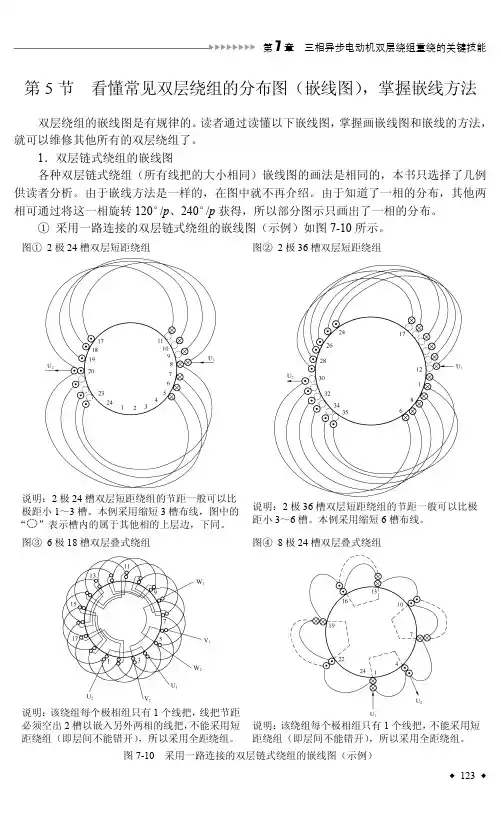

◆ 123 ◆ 第5节 看懂常见双层绕组的分布图（嵌线图），掌握嵌线方法
双层绕组的嵌线图是有规律的。

读者通过读懂以下嵌线图，掌握画嵌线图和嵌线的方法，就可以维修其他所有的双层绕组了。

1．双层链式绕组的嵌线图
各种双层链式绕组（所有线把的大小相同）嵌线图的画法是相同的，本书只选择了几例供读者分析。

由于嵌线方法是一样的，在图中就不再介绍。

由于知道了一相的分布，其他两相可通过将这一相旋转120°/p 、240°/p 获得，所以部分图示只画出了一相的分布。

① 采用一路连接的双层链式绕组的嵌线图（示例）如图7-10所示。

图① 2极
24槽双层短距绕组
说明：2极24槽双层短距绕组的节距一般可以比
1～3槽。

本例采用缩短3槽布线，图中的
图② 2
极36
槽双层短距绕组
说明：2极36槽双层短距绕组的节距一般可以比极距小3～6槽。

本例采用缩短6槽布线。

图③ 6
极18槽双层叠式绕组
说明：该绕组每个极相组只有1个线把，线把节距
必须空出2槽以嵌入另外两相的线把，不能采用短
距绕组（即层间不能错开），所以采用全距绕组。

图④ 8
极24槽双层叠式绕组
说明：该绕组每个极相组只有1个线把，不能采用短距绕组（即层间不能错开），所以采用全距绕组。

图7-10 采用一路连接的双层链式绕组的嵌线图（示例）。

蔗级36槽8级两路接法三相永磁电机绕组接线图宽612外转子电机36槽6级双层绕组接线图宽5574/2极36槽电机绕组接线图与节距宽槽单层六级两路接法，工地生活区消防制度内容？消防器材配备标准：一、项目主要负责人为工地的消防安全责任人，对项目的消防安全工作全面负责。

施工单位应建立施工现场临建设施的消防安全管理制度，落实防火责任制，配备消防器材，划分防火责任区，明确各责任区防火责任人。

电力拖动实训报告记录三相异步电动机的维修用三相异步鼠笼式电动机为例：其电动机的参数如下型号：22千瓦，铁心长1350350根，线直径槽6极电机，轻。

•图集信息-国家建筑标准设计网本图集适用于城市轨道交通工程明挖法土建现场施工。

本图集以图、表及文字说明的形式阐述了明挖法施工中的围护结构、降（排、截）水、基坑开挖、监控量测、结构防水、模板支架体系和现浇混凝土等七大部分内容，每部36槽单层六级两路接法，36槽2级电动机绕组接线图-36槽2级电动机双层绕组接线图求图接线要看线圈的线径,极间绕组可单绕并接或双绕并接,或串联接法,相线的接法是任意两根不相通的线相连是三角形接法或相邻的两根引出线相适用于各类无刷直流电动机确定霍尔传感器位置的通用方法1110极封闭形接法的11相分数槽集中绕组无刷直流电动机，它有22个运行状态。

由于绕组是封闭形接法，每相正向导通180反向导通180移角度为90绕组磁势相量图中，定子有11号齿磁势相量应当是在图中所示位置，余类推。

•1000根线缆来传输，而千兆网络要用到8根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2路基路面课程设计-综合系数公路等级高速公路一级公路二级公路三、四级公路普通混凝土面层因纵缝为设拉杆平缝，取=087；碾压混凝土基层不设纵缝不考虑应力折减系数0057((=125。

36槽单层六级两路接法，22为什么我这台6把线圈节具为什么我这台6把线圈节具都是1-16书上不都是1-13或1-12求指点请问下各位教教我36槽同心2极电机出来的6条线那三条是并一起三相2极30槽电机。

学习┃看电机绕组展开图，掌握绕组嵌线工艺看电机绕组展开图，学习绕组嵌线工艺第三节、三相单层交叉式绕组嵌线工艺单层交叉式绕组由线圈数和节距不相同的两种线圈组构成，同一组线圈的形状、几何尺寸和节距均相同，各线圈组的端部互相交叉。

交叉式绕组由两大一小线圈交叉布置。

单层交叉式绕组线圈端部连线较短，有利于节省材料，并且省铜。

广泛用于q>1的且为奇数的小型三相异步电动机。

图3是三相4极36槽的单层交叉式绕组展开图。

每极每相槽数为3，线圈节距两个：一个是1—9，一个是1—8。

图3展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。

由图可以看出每一相由6个线圈组成，其中两个小线圈，节距为1—8，4个大线圈组成两组，节距为1—9。

线圈的下层边（图上每个线圈的左边）依次嵌在槽1、2、4、7、8、10、13、14、16、19、20……内，上层边（图上每个线圈的右边）依次嵌在槽29、30、33、35、36、3、5、6……内。

每一个上层边都压着三个下层边，如嵌在槽29、30的上层边压着嵌在槽31、32、34的下层边，由此可见，此种嵌线方法吊把线圈为3把。

嵌线的步骤仍然是按次序先嵌下层边，后嵌上层边；最后嵌吊起的3把线圈的上层边。

具体的嵌线次序如下：(1)选好第一槽位置，靠近机座出线口。

(2)嵌槽1、2（U相两个大线圈的下层边，引出线头U1），上层边吊起（吊把线圈）。

(3)空一槽3，嵌槽4（W相小线圈的下层边,引出线头W2）,上层边吊起（吊把线圈）(4)再空两槽5、6，嵌槽7、8（V相大线圈的下层边，引出线头V1）,上层边按照节距1—9压着槽1、2、4三个下层边分别嵌入槽35、36。

(5)再空一槽9，嵌槽10（U相小线圈的下层边，U相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连），上层边按节距1—8压着槽4、7、8三个下层边嵌入槽3。

(6)再空两槽11、12，嵌槽13、14（W相大线圈的下层边，W相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连）,上层边按照节距1—9压着槽7、8、10三个下层边分别嵌入槽5、6。

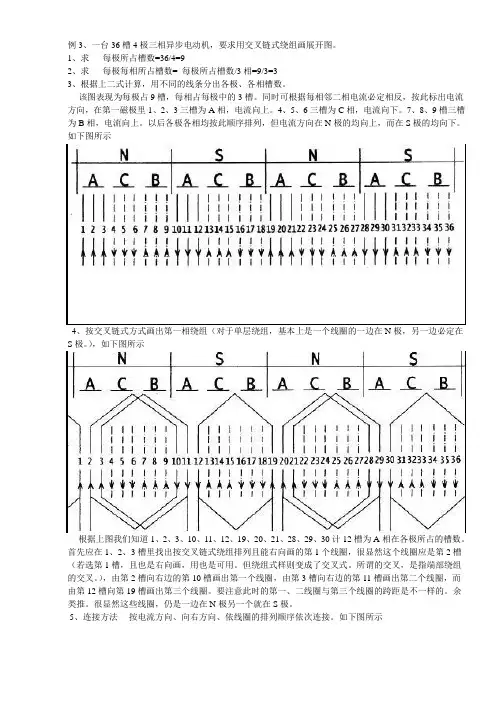

例3、一台36槽4极三相异步电动机，要求用交叉链式绕组画展开图。

1、求每极所占槽数=36/4=92、求每极每相所占槽数= 每极所占槽数/3相=9/3=33、根据上二式计算，用不同的线条分出各极、各相槽数。

该图表现为每极占9槽，每相占每极中的3槽。

同时可根据每相邻二相电流必定相反，按此标出电流方向，在第一磁极里1、2、3三槽为A相，电流向上。

4、5、6三槽为C相，电流向下。

7、8、9槽三槽为B相，电流向上。

以后各极各相均按此顺序排列，但电流方向在N极的均向上，而在S极的均向下。

如下图所示4、按交叉链式方式画出第一相绕组（对于单层绕组，基本上是一个线圈的一边在N极，另一边必定在S极。

），如下图所示根据上图我们知道1、2、3、10、11、12、19、20、21、28、29、30计12槽为A相在各极所占的槽数。

首先应在1、2、3槽里找出按交叉链式绕组排列且能右向画的第1个线圈，很显然这个线圈应是第2槽（若选第1槽，且也是右向画，用也是可用。

但绕组式样则变成了交叉式。

所谓的交叉，是指端部绕组的交叉。

），由第2槽向右边的第10槽画出第一个线圈，由第3槽向右边的第11槽画出第二个线圈，而由第12槽向第19槽画出第三个线圈。

要注意此时的第一、二线圈与第三个线圈的跨距是不一样的。

余类推。

很显然这些线圈，仍是一边在N极另一个就在S极。

5、连接方法按电流方向、向右方向、依线圈的排列顺序依次连接。

如下图所示6、第二相绕组的进线及其绕组画法计算每槽电角度=（极数X180度）/36=20度求120度后的第一槽120/20=6槽由于第一相进线是从第2槽进，2、3、4、5、6、7槽，每槽20度，计120度，120度后的第一槽则是第8槽。

就是说第二相绕组的进线应是由第8槽开始，并按第一相绕组相同的方法接线。

7、第三相绕组的进线及其画法第三相进线的推算与第二相计算法一样，只不过是以第二相进线头为准计算的。

即第8、9、10、11、12、13槽每槽为20度，合计和为120度，120度后的第一槽为第14槽。

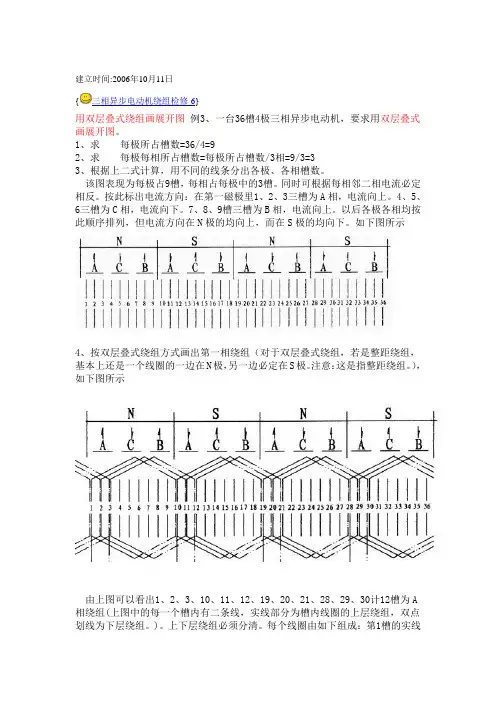

建立时间:2006年10月11日{三相异步电动机绕组检修-6}用双层叠式绕组画展开图例3、一台36槽4极三相异步电动机，要求用双层叠式画展开图。

1、求每极所占槽数=36/4=92、求每极每相所占槽数=每极所占槽数/3相=9/3=33、根据上二式计算，用不同的线条分出各极、各相槽数。

该图表现为每极占9槽，每相占每极中的3槽。

同时可根据每相邻二相电流必定相反。

按此标出电流方向：在第一磁极里1、2、3三槽为A相，电流向上。

4、5、6三槽为C相，电流向下。

7、8、9槽三槽为B相，电流向上。

以后各极各相均按此顺序排列，但电流方向在N极的均向上，而在S极的均向下。

如下图所示4、按双层叠式绕组方式画出第一相绕组（对于双层叠式绕组，若是整距绕组，基本上还是一个线圈的一边在N极，另一边必定在S极。

注意：这是指整距绕组。

），如下图所示由上图可以看出1、2、3、10、11、12、19、20、21、28、29、30计12槽为A 相绕组(上图中的每一个槽内有二条线，实线部分为槽内线圈的上层绕组，双点划线为下层绕组。

)。

上下层绕组必须分清。

每个线圈由如下组成：第1槽的实线与第10的虚线为一个线圈，第2槽的实线与第11的虚线为一个线圈，第3槽的实线与第12的虚线为一个线圈。

第10槽的实线与第19的虚线为一个线圈，第11槽的实线与第20的虚线为一个线圈，第12槽的实线与第21的虚线为一个线圈------余类推。

5、连接方法按电流方向、向右方向、依线圈的排列顺序依次连接。

如下图所示连接顺序：第1槽的实线为第一相进线其（电流向上）。

其尾线由第12槽的双点划线（虚线、电流向下）出与第21槽的虚线相连（电流向上），其出线头由第10槽实线出（电流向下），由第10槽的实线与第19槽的实线相连（电流向上），其出线由第30槽的虚线出（电流向下），第30槽的虚线再与第3槽的虚线相连（电流向上），其出线由第28槽的实线出（电流向下）。

细看就可以发现，每一槽的电流方向均与上方所标注的电流方向相。

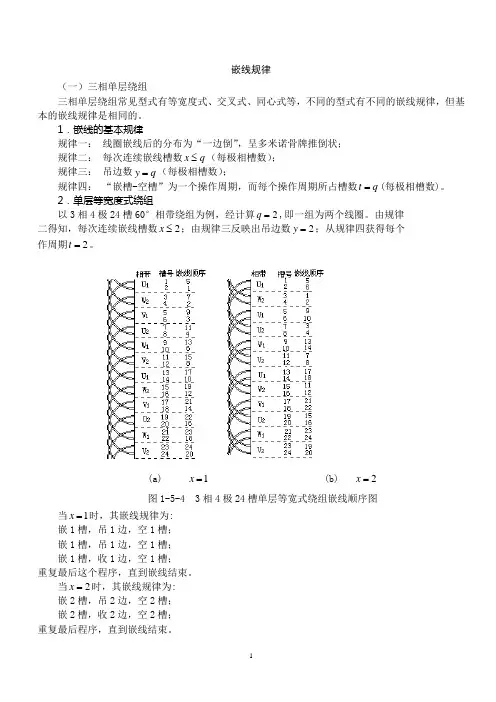

嵌线规律（一）三相单层绕组三相单层绕组常见型式有等宽度式、交叉式、同心式等，不同的型式有不同的嵌线规律，但基本的嵌线规律是相同的。
