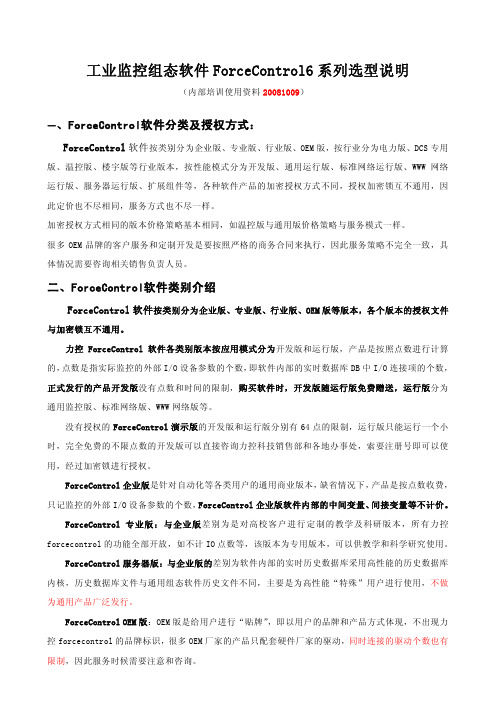

工业监控组态软件ForceControl6系列选型说明（内部培训使用资料20081009）一、ForceControl软件分类及授权方式：ForceControl软件按类别分为企业版、专业版、行业版、OEM版，按行业分为电力版、DCS专用版、温控版、楼宇版等行业版本，按性能模式分为开发版、通用运行版、标准网络运行版、WWW网络运行版、服务器运行版、扩展组件等，各种软件产品的加密授权方式不同，授权加密锁互不通用，因此定价也不尽相同，服务方式也不尽一样。
加密授权方式相同的版本价格策略基本相同，如温控版与通用版价格策略与服务模式一样。
很多OEM品牌的客户服务和定制开发是要按照严格的商务合同来执行，因此服务策略不完全一致，具体情况需要咨询相关销售负责人员。
二、ForceControl软件类别介绍ForceControl软件按类别分为企业版、专业版、行业版、OEM版等版本，各个版本的授权文件与加密锁互不通用。
力控ForceControl软件各类别版本按应用模式分为开发版和运行版，产品是按照点数进行计算的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，正式发行的产品开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、标准网络版、WWW网络版等。
没有授权的ForceControl演示版的开发版和运行版分别有64点的限制，运行版只能运行一个小时，完全免费的不限点数的开发版可以直接咨询力控科技销售部和各地办事处，索要注册号即可以使用，经过加密锁进行授权。
ForceControl企业版是针对自动化等各类用户的通用商业版本，缺省情况下，产品是按点数收费，只记监控的外部I/O设备参数的个数，ForceControl企业版软件内部的中间变量、间接变量等不计价。
ForceControl专业版：与企业版差别为是对高校客户进行定制的教学及科研版本，所有力控forcecontrol的功能全部开放，如不计IO点数等，该版本为专用版本，可以供教学和科学研究使用。
力控监控组态软件Forcecontrol-V6.0视频教程（共48个）1. Forcecontrol-V6.0产品入门教程2. Forcecontrol-V6.0选型说明3. Forcecontrol-V6.0实时数据库4. Forcecontrol-V6.0 IO设备通讯5. Forcecontrol-V6.0控制功能6. Forcecontrol-V6.0与第三方软件通讯17. Forcecontrol-V6.0与第三方软件通讯28. Forcecontrol-V6.0与第三方软件通讯39. Forcecontrol-V6.0与第三方软件通讯410. Forcecontrol-V6.0与第三方软件通讯511. GPRS通信设备端配置Forcecontrol-V6.0网络通讯12. modem设备端Forcecontrol-V6.0网络通讯13. 力控GPRS通信Forcecontrol-V6.0网络通讯14. 力控PORTSERVER服务器配置Forcecontrol-V6.0网络通讯15. 力控PORTSERVER客户端Forcecontrol-V6.0网络通讯16. 力控拨号采集端Forcecontrol-V6.0网络通讯17. 力控做服务器Forcecontrol-V6.0网络通讯18. 力控做客户端Forcecontrol-V6.0网络通讯19. WINDOWS控件之多选按钮Forcecontrol-V6.0图形界面及开发系统20. WINDOWS控件之复选框Forcecontrol-V6.0图形界面及开发系统21. WINDOWS控件之文本输入Forcecontrol-V6.0图形界面及开发系统22. WINDOWS控件之下拉框Forcecontrol-V6.0图形界面及开发系统23.WINDOWS控件之下拉列表Forcecontrol-V6.0图形界面及开发系统24. WINDOWS控件之专家报表Forcecontrol-V6.0图形界面及开发系统25. WINDOWS控件之报警Forcecontrol-V6.0图形界面及开发系统26. WINDOWS控件之事件Forcecontrol-V6.0图形界面及开发系统27. 变量Forcecontrol-V6.0图形界面及开发系统28. 层和智能单元Forcecontrol-V6.0图形界面及开发系统29. 动画连接Forcecontrol-V6.0图形界面及开发系统30. XY曲线Forcecontrol-V6.0图形界面及开发系统31. 趋势曲线Forcecontrol-V6.0图形界面及开发系统32. 温控曲线Forcecontrol-V6.0图形界面及开发系统33. 复合组件(cad) Forcecontrol-V6.0图形界面及开发系统34. 复合组件(Flash播放器) Forcecontrol-V6.0图形界面及开发系统35. 复合组件(动画文件)_力控监控组态软件Forcecontrol-V6.0图形界面及开发系统36. 复合组件(多媒体播放器) Forcecontrol-V6.0图形界面及开发系统37. 复合组件(幻灯片) Forcecontrol-V6.0图形界面及开发系统38. 复合组件(浏览器) Forcecontrol-V6.0图形界面及开发系统39. 复合组件(日期和时间范围) Forcecontrol-V6.0图形界面及开发系统40. 复合组件(透镜精灵) Forcecontrol-V6.0图形界面及开发系统41. 复合组件(图片显示精灵) Forcecontrol-V6.0图形界面及开发系统42. 后台组件(E-mail控件) Forcecontrol-V6.0图形界面及开发系统43. 力控专家报表44. 后台组件(Modem语音拨号) Forcecontrol-V6.0图形界面及开发系统45. 后台组件(SQL语句) Forcecontrol-V6.0图形界面及开发系统46. 后台组件(报警统计) Forcecontrol-V6.0图形界面及开发系统47. 后台组件(定时器) Forcecontrol-V6.0图形界面及开发系统48.力控6.0实时数据库介绍。
力控是北京三维力控科技有限公司“管控一体化解决之道”产品线的总称，由监控组态软件、“软”控制策略软件、实时数据库及其管理系统、Web门户工具等产品组成。
这些产品不是孤立的，力控是一个应用规模可以自由伸缩的体系结构，整个力控系统及其各个产品都是由一些组件程序按照一定的方式组合而成的。
因此本指南没有专门针对具体的产品分别介绍使用方法，而是介绍所有产品的共同使用方法。
在力控中，实时数据库RTDB是全部产品数据的核心，分布式网络应用是力控的最大特点。
在力控中，所有应用（例如趋势、报警等）对远程数据的引用方法都和引用本地数据完全相同，这是力控分布式特点的主要表现。
[选取日期][键入文档副标题] | userWWW .SUNWAYLAND .COM力控监控组态软件FORCECONTROL 6.1目录一、力控FORCECONTROL 6.1概述FORCECONTROL 6.1作为民族具有自主知识产权的组态软件根据当前的自动化技术发展趋势，总结多年的开发、实践经验和大量的用户需求，来进行设计与研发的，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
FORCECONTROL 6.1是一种可扩展的过程可视化系统(SCADA)，并按价格和性能进行细分，能高效控制自动化过程。
FORCECONTROL 6.1基于Windows平台，可实现完美的过程可视化，能为各种工业领域提供完备的操作和监视功能，涵盖从简单的单用户系统直到采用冗余服务器和远程web客户端解决方案的分布式多用户系统。
FORCECONTROL 6.1的特点之一是其整体开放性。
它可方便地与标准程序和用户程序组合在一起使用，建立人机界面，精确地满足实际需要。
工厂企业可基于FORCECONTROL 6.1进行系统扩展，通过开放式接口，开发其自已的应用系统。
FORCECONTROL 6.1是一个现代化的系统，设计有独特而颇富吸引力的用户界面，可用于办公环境和制造业，可提供成熟而可靠的运行环境以及有效的组态。
无论是简单或复杂的任务，FORCECONTROL 6.1 都可以对其进行扩展。
结合集成实时数据库，使用FORCECONTROL 6.1，还可实现跨公司信息交换和垂直集成，并通过采用关系数据库，可实现更大的生产管理和优化。
开发伊始，FORCECONTROL 6.1就高起点，高水平创新，前瞻未来发展趋势并予以实现；并且，其基于标准的长期产品开发战略，可确保用户投资。
作为自动化组态软件技术领先厂商，力控已将其在数十年期间积累的工业自动化经验，与前沿技术相结合，从而促使FORCECONTROL 6.1建立了过程可视化的新工业标准。
力控组态软件6.1教程修改版介绍力控组态软件6.1是一款用于工业自动化控制系统设计和开发的软件工具。
它支持多种设备和系统，并拥有可视化的编程环境和大量的模块化组件，让用户能够快速、简便地建立自己的控制系统。
本篇文档是力控组态软件6.1的教程修改版，主要是对旧版的内容和操作进行更新和补充。
本文档将介绍软件的安装、配置、操作和特性，旨在帮助用户更好地理解和使用这款软件。
安装安装力控组态软件6.1需要先下载安装包。
下载地址可以在力控官网或其他可靠的软件下载网站上找到。
安装包有32位和64位版本，用户需要根据自己的操作系统下载对应的版本。
下载完成后，运行安装程序，按照提示进行安装。
用户可以自定义安装路径和其他选项，但建议按照默认设置进行安装。
安装完成后，用户可以在程序列表或桌面上找到力控组态软件的图标。
配置在打开力控组态软件6.1之前，用户需要进行一些基本配置。
首先是设定语言。
软件支持多种语言，用户可以在菜单栏中找到语言选项，选择想要的语言。
其次是设置工程目录。
工程目录是存储程序文件和项目文件的文件夹，用户可以在菜单栏中进行设置。
建议将工程目录设置为一个独立的文件夹，以便统一管理和备份。
最后是选择设备模板。
力控组态软件6.1支持多种设备和系统，用户可以在新建项目时选择所需的设备模板，或者在现有项目中切换设备模板。
设备模板的选择决定了编程环境和可用的模块化组件。
操作新建项目新建项目是使用力控组态软件6.1的第一步。
在菜单栏中选择“文件”>“新建”>“工程”，或者点击主界面上的“新建”按钮，打开新建工程对话框。
在对话框中，用户需要输入项目名称和选择设备模板，并可以选择工程目录和其他选项。
新建项目后，用户可以在项目管理器中看到项目文件列表和设备模板信息。
在项目管理器中，用户可以对项目文件进行管理和操作，如新建程序、打开程序、复制程序、删除程序等。
编程编程是使用力控组态软件6.1的核心操作。
软件的编程环境基于图形化编程语言，用户可以拖拽模块化组件，建立控制流程和数据传递。
第一章序言一、关于力控®PCAuto™力控®PCAuto™是北京三维力控科技有限公司“管控一体化解决之道”产品线的总称，由监控组态软件、“软”控制策略软件、实时数据库及其管理系统、Web门户工具等产品组成。
这些产品不是孤立的，力控®PCAuto™是一个应用规模可以自由伸缩的体系结构，整个力控®PCAuto™系统及其各个产品都是由一些组件程序按照一定的方式组合而成的。
因此本指南没有专门针对具体的产品分别介绍使用方法，而是介绍所有产品的共同使用方法。
在力控®PCAuto™中，实时数据库RTDB是全部产品数据的核心，分布式网络应用是力控®PCAuto™的最大特点。
在力控®PCAuto™中，所有应用（例如趋势、报警等）对远程数据的引用方法都和引用本地数据完全相同，这是力控®PCAuto™分布式特点的主要表现。
二、力控®产品发展史1994年12月，基于16位Windows平台（以Windows3.1为代表）的力控®版本形成。
1996年09月，基于32位Windows平台（以Windows95为代表）的力控®1.0形成。
并注册了力控®商标，成为国内率先拥有自主知识产权的自动化软件品牌。
1999年06月，力控®1.2版本推出，在石油、石化等行业广泛应用。
2000年10月，力控®升级为2.0版本正式推向市场2000年06月，被国家五部委确定为国家重点新产品2001年06月，正式推出基于PC的控制策略生成器2001年08月，《监控组态软件及其应用》一书正式出版2001年12月，力控®英文版forcecontrol正式推出2002年03月，力控®2.6版本正式推向市场2004年10月，力控®3.6版本获科技部中小企业基金扶持项目立项三、关于力控®PCAuto™组态生成的数据文件及应用目录说明应用路径\doc，存放画面组态数据。
通用控制策略软件pStrategy TM
北京三维力控科技有限公司
技术部
一、概述：
目前基于工业PC的设备已经实现了标准化、模块化，它们具有完整的A/I、A/O、D/I、D/O、计数器等I/O卡件，基本上能够满足工厂的控制要求，而且系统在成本、开放性、灵活性、界面等方面的优势具有较大的优势，同时现场总线技术的发展使工业PC和现场总线构成的控制系统走向开放，开放使应用规模可以自由伸缩，扩展应用变得极为方便，同时降低了安装维护费用，最终使用户受益。
由PC板卡、现场总线模块构成的控制系统需要有核心的控制软件来对它们进行控制和指挥，力控的控制策略就是一款控制软件，来和现场总线和模块构成控制系统来完成复杂控制如串级控制、逻辑控制等，由控制策略构成的系统既可以单独存在，也可以与其它系统混合使用。
力控®的控制策略软件是新一代基于PC控制的自动化软件，它是基于工业PC进行控制的软件模块，是被称为“软DCS或“软逻辑”的功能模块，控制策略符合IEC61131-3标准，1999年推出后，PC版本大量应用在各种工业现场如冶金、水处理项目等。
二、产品结构
2．1、产品选型
策略产品分为开发版和运行版：
力控®控制策略生成器开发版软件运行在WINDOWS操作系统上，开发版为您提供功能强大、易于使用、图形化的设计工具，提供功能块图的编程方式，控制策略编程工具采用图形化编程语言，使控制方案更加直观易读。
只需用鼠标“点击、拖动”就可以建立一个可重复使用的控制方案，大大减少工程时间和人力。
策略相当于计算机语言中的函数，是在编译后可以解释执行的功能体。
它采用功能框图的方式为编程者提供编程界面，并具备与实时数据库、图形界面系统通讯的功能，控制主策略可以调用或间接调用其它子策略，各级子策略可以组成255个策略方案。
运行版分为WINDOWS版本和LINUX两个版本，运行版是一个既可以运行在
Windows98/2000/NT环境，又可以运行于LINUX等嵌入式环境的控制软件，开发版生成的控制策略方案经过编译后，由运行程序进行调用来完成控制，力控运行版的调度是依次扫描、顺序执行的。
嵌入式控制软件与相关控制器可以组成强大、易维护的控制系统，该系统与HMI/SCADA 软件可以通过TCP/IP和串口来进行通讯和维护，除了自身的协议外，还支持国际标准的MODBUS通讯。
开发版可以对嵌入式环境下的版本进行远程维护，上传、下载工程文件，并提供仿真调试功能。
2．2、软件结构
控制策略软件和力控软件其它模块的关系结构如下图：
例：由实时数据库+控制策略+IO通讯程序+网络通讯程序便可以完成一个独立的PC控制站的功能。
2．3、数据访问方式
控制策略运行版的WINDOWS版和LINUX版本的IO通讯方式是不一样的，特点如下：
PC版本：
数据来源为力控区域实时数据库的数据，因此所有的力控通用软件具备的IO接口可以直接利用到控制策略软件中，因此可以充分利用数据库的功能，组态界面软件可以通过本地和远程来访问控制策略，是国内唯一可以将软逻辑和HMI进行共享全局数据库的软件，充分发挥了全局数据库共享的优势，大量的力控IO通信接口有效的保证了用户的投资和收益，同时由于组件式的开发结构，最大的保证了产品的稳定性和开放性。
嵌入式版本：
嵌入式Linux版本的控制策略可以运行在OPEN-PLC的硬件中，来构成一个
PLC控制系统，控制程序固化在电子盘中运行，适用于PC/104主板的嵌入式应用
上，它的数据来源是总线的IO设备，软件和总线IO设备直接进行通讯。
三、软件模块功能
力控®的控制策略方案是在控制策略生成器StrategyBuilder中编辑生成的，在控制策略存盘时自动对策略进行编译，同时检查语法错误，编译也可以随时手动进行。
控制策略由一些基本功能块组成，一个功能块代表一种操作、算法或变量，它是策略的基本执行元素，类似一个集成电路块，有若干输入和输出，每个输入和输出管脚都有唯一的名称，不同种类的功能块其每个管脚的意义、取值范围也不相同。
控制策略提供包括：变量、数学运算、逻辑功能、程序控制、常规功能、控制回路、数字点处理等在内的十几类基本运算块，如：内置常规PID、比值控制、开关控制、斜坡控制等丰富的控制算法。
力控的控制策略的PID控制采用实际微分PID控制，更加适合现场的需要。
控制策略提供开放的编程接口，可以嵌入用户自己的控制程序，完成各种优化控制、APC等高级控制功能。
