低压断路器维护说明

VD4断路器的日常维护与检修VD4断路器是一种常见的低压断路器，广泛应用于工业和民用电气系统中。

它的正常运行对于电气系统的安全和稳定性非常重要。

为了确保VD4断路器的正常运行，日常的维护与检修工作至关重要。

下面我们将详细介绍VD4断路器的日常维护与检修内容，希望对您有所帮助。

一、日常维护1. 清洁：定期检查VD4断路器的外表面和内部零部件是否有灰尘、杂物等杂质积聚，如有应及时清洁干净，保持其良好的工作环境和散热条件。

2. 固定：检查VD4断路器的外固定件、接线端子、触头等连接部件是否松动，如有松动应及时紧固。

3. 电气连接：检查VD4断路器的电源端、负载端及控制端的连接螺栓是否松动，端子是否有腐蚀现象，如有应及时处理。

4. 润滑：对VD4断路器的运行机构、接触系统等润滑部位进行定期的添加润滑油，保持其良好的工作状态。

5.功能测试：定期进行VD4断路器的功能测试，包括分断容量测试、过载保护测试、短路保护测试等，确保其性能符合要求。

二、检修内容1. 接触系统检修：定期对VD4断路器的触头、固定触头、动触头等接触系统进行检修，清洁触头表面及接触部位，检查触头磨损情况，如有磨损应及时更换。

2. 运行机构检修：对VD4断路器的运行机构进行检修，包括清洁机构内部零部件、检查磨损情况、添加润滑油等，确保机构的灵活可靠。

3. 电气连接检修：对VD4断路器的电源端、负载端及控制端的电气连接进行检修，包括检查接线端子、电缆连接、接地情况等，确保连接良好可靠。

5. 绝缘检修：对VD4断路器的绝缘部分进行检修，包括绝缘子、绝缘套管、绝缘隔板等进行清洁和检查，确保其绝缘性能良好。

以上就是关于VD4断路器的日常维护与检修的相关内容，希望对您有所帮助。

在进行VD4断路器的日常维护与检修工作时，一定要按照操作规程进行操作，确保工作安全，并且要及时记录维护与检修的情况，为以后的维护工作提供参考。

如果在维护与检修过程中发现有问题或异常情况，要及时向专业人员反映，以进行进一步处理。

低压断路器的常见故障及维修1、手动操作断路器，触头不能闭合1）失压脱扣器无电压或线圈烧坏检查线路或更换线圈。

2）储能弹簧变形，闭合力减小更换储能弹簧。

3）机构不能复位再扣调整再扣接触面至规定值。

4）反作用弹簧力过大重新调整弹簧压力。

2、电动操作断路器，触头不能闭合1）操作电源电压不符更换相应电压等级的操作电源。

2）电源容量小提高操作电源容量。

3）电磁铁拉杆行程不够重新调整或更换拉杆。

4）电动机操作定位开关失灵重新调整或更换开关。

5）控制器中整流管或电容器损坏更换整流管或损坏的电容器。

3、有一相触头不能闭合1）一相连杆断裂更换连杆。

2）限流断路器斥力机构可折连杆间角度变大调整角度至规定要求。

4、失压脱扣器不能使低压断路器分断1）反力弹簧反力变小调整弹簧弹力。

2）机构卡阻消除卡阻原因。

3）若为储能释放，则为储能弹簧力变小调整储能弹簧。

5、分励脱扣器不能使低压断路器分断1）线圈断路更换线圈。

2）电源电压太低调整电源电压。

3）分励脱扣器再扣接触面太大重新调整再扣接触面。

4）螺钉松动拧紧螺钉。

6、启动电动机时低压断路器立即分断1）过电流脱扣器瞬时整定值太小调整过电流脱扣器瞬时整定弹簧。

2）空气式脱扣器阀门失灵或橡皮膜破裂更换空气式脱扣器或修理损坏部件。

7、断路器闭合后一段时间又分断1）过流脱扣长延时整定值有误重新调整整定值。

2）热元件或半导体延时电路元件变值调整或更换元件。

8、失压脱扣器噪声大1）反力弹簧力太大重新调整弹簧压力。

2）铁芯工作表面有油污清除极面油污。

3）短路环断裂更换短路环。

9、断路器温升过高1）触头压力太低调整压力或更换不合格弹簧。

2）触头表面磨损严重或接触不良更换触头或修整接触面。

3）导电零件连接处螺钉松动拧紧螺钉。

10、辅助触头失零1）动触桥卡死或脱落重新装好动触桥。

2）传动机构断裂，滚轮脱落更换传动杆和滚轮。

11、半导体过流脱扣器误动1）半导体元件损坏更换损坏的半导体元件。

2）定值不稳定换成有温度补偿的稳压管。

低压总进线断路器保护如何整定低压总进线断路器保护是保障电力系统正常运行和设备安全的重要设备。

断路器保护的整定是指根据电力系统的运行要求和设备特性，合理地设置断路器的保护参数，确保系统的可靠性和安全性。

以下是关于低压总进线断路器保护整定的一些基本知识，以及整定过程中的注意事项。

一、低压总进线断路器的保护类型：低压总进线断路器的保护类型通常包括过载保护、短路保护、接地保护和欠频保护。

其中，过载保护是主要的保护类型，用于保护设备免受长时间过载电流的损害。

短路保护用于在电力系统出现短路故障时快速切断故障电流，防止事故的进一步发展。

接地保护用于检测设备或系统的接地故障，快速切断接地故障电流。

欠频保护用于检测电力系统的频率变化以及可能存在的欠频故障。

二、低压总进线断路器的保护参数：1.过载保护参数：过载保护参数主要包括额定电流和过载保护动作时间。

额定电流是设备所能承受的额定电流值，过载保护动作时间是指在设备承受过载电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据设备的额定电流和使用条件，合理选择过载保护动作时间的参数。

2.短路保护参数：短路保护参数主要包括短路保护动作电流和短路保护动作时间。

短路保护动作电流是指断路器在电力系统发生短路故障时，能够快速切断故障电流的电流值。

短路保护动作时间是指在故障电流超过保护动作电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据设备的短路能力和电力系统的短路电流水平，合理选择短路保护动作电流和短路保护动作时间的参数。

3.接地保护参数：接地保护参数主要包括接地保护动作电流和接地保护动作时间。

接地保护动作电流是指在接地故障发生时，断路器能够快速切断接地故障电流的电流值。

接地保护动作时间是指在接地故障电流超过保护动作电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据接地故障电流的大小和设备的接地能力，合理选择接地保护动作电流和接地保护动作时间的参数。

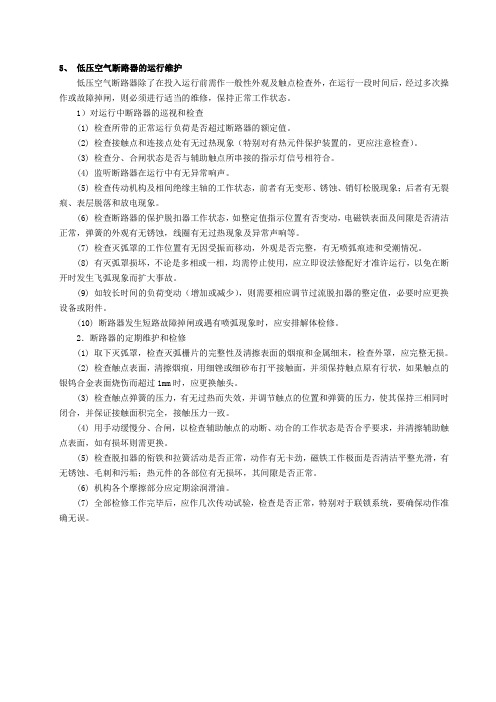

低压空气断路器除了在投入运行前需作一般性外观及触点检查外，在运行一段时间后，经过多次操作或故障掉闸，则必须进行适当的维修，保持正常工作状态。

1）对运行中断路器的巡视和检查(1) 检查所带的正常运行负荷是否超过断路器的额定值。

(2) 检查接触点和连接点处有无过热现象（特别对有热元件保护装置的，更应注意检查）。

(3) 检查分、合闸状态是否与辅助触点所串接的指示灯信号相符合。

(4) 监听断路器在运行中有无异常响声。

(5) 检查传动机构及相间绝缘主轴的工作状态，前者有无变形、锈蚀、销钉松脱现象；后者有无裂痕、表层脱落和放电现象。

(6) 检查断路器的保护脱扣器工作状态，如整定值指示位置有否变动，电磁铁表面及间隙是否清洁正常，弹簧的外观有无锈蚀，线圈有无过热现象及异常声响等。

(7) 检查灭弧罩的工作位置有无因受振而移动，外观是否完整，有无喷弧痕迹和受潮情况。

(8) 有灭弧罩损坏，不论是多相或一相，均需停止使用，应立即设法修配好才准许运行，以免在断开时发生飞弧现象而扩大事故。

(9) 如较长时间的负荷变动（增加或减少），则需要相应调节过流脱扣器的整定值，必要时应更换设备或附件。

(10) 断路器发生短路故障掉闸或遇有喷弧现象时，应安排解体检修。

2．断路器的定期维护和检修(1) 取下灭弧罩，检查灭弧栅片的完整性及清擦表面的烟痕和金属细末，检查外罩，应完整无损。

(2) 检查触点表面，清擦烟痕，用细锉或细砂布打平接触面，并须保持触点原有行状，如果触点的银钨合金表面烧伤而超过1mm时，应更换触头。

(3) 检查触点弹簧的压力，有无过热而失效，并调节触点的位置和弹簧的压力，使其保持三相同时闭合，并保证接触面积完全，接触压力一致。

(4) 用手动缓慢分、合闸，以检查辅助触点的动断、动合的工作状态是否合乎要求，并清擦辅助触点表面，如有损坏则需更换。

(5) 检查脱扣器的衔铁和拉簧活动是否正常，动作有无卡劲，磁铁工作极面是否清洁平整光滑，有无锈蚀、毛刺和污垢；热元件的各部位有无损坏，其间隙是否正常。

本手册适用于:IZM91系列断路器典型抽出式断路器及抽屉座典型固定式断路器（板后连接）典型固定式断路器（板前连接）新一代IZM91低压空气断路器使用手册使用手册 MNXXXXXXSC目录第一部分：简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1目的 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1安全须知 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1具备资格的人员 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1产品标签及标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2断路器概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3抽出式断路器和抽屉座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3第二部分：收货、搬运和检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8建议使用的工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8断路器的拆箱和检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8断路器的检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10断路器的存放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10第三部分：断路器的一般操作及描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11抽出式断路器在抽屉座内的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11失配联锁保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12抽出式断路器的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12安装固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14断路器的基本组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14操作机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14手动操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14电动操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15防跳特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15第四部分：断路器特性和附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16灭弧室 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16电子脱扣系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16基于微处理器的脱扣器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16额定值插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16电流互感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16壳架电流模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17脱扣驱动器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17ii新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 使用手册 MNXXXXXXSC固定的高瞬时不可调脱扣 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17非自动装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17二次端子和接线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17一般接线说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18附件装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19左侧附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19右侧附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20分励脱扣器（ST） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20欠压脱扣器（UVR） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20过电流脱扣开关（OTS） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20辅助开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20其他内部电气附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20弹簧脱扣器（SR） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20准备合闸开关（LCS） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20电动马达 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20机械附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20未联锁的弹出式机械脱扣指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20联锁的弹出式机械脱扣指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21操作计数器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21断开钥匙锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21按钮盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21安全停止按钮盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21抽屉座安全挡板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21门框 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21IP55 防尘及防水罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21机械联锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21第五部分：抽出式断路器的安装尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22抽出式抽屉座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22第六部分：固定式断路器的安装尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35新一代IZM91低压空气断路器使用手册MNXXXXXXSC 2020年12月 iii使用手册 MNXXXXXXSC第七部分：检查和维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54一般性建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54何时检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54检查内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54现场功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54手动操作功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55电气操作功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55脱扣器的测试步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56灭弧栅的检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56一次触头检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57其他改型和/或更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57脱扣器的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57电流互感器的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57壳架电流模块的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57第八部分：故障排除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58免责条款及责任限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 iv新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 v新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 警告和小心是本手册操作步骤的一部分，用来保护人员安全和设备不受损坏。

低压开关柜运行维护及检修规程1.范围本规程适用于低压开关柜、抽出式开关柜运行操作与检修。

2.目的通过本规程的学习使电气运行人员在值班工作中正常巡视检查、低压开关柜的操作及事故处理等的依据，更好的完成生产工作。

3内容及要求3.1 低压开关柜运行一般要求3.1.1机械闭锁、电气闭锁应动作准确、可靠。

3.1.2二次回路辅助开关动作准确，接触可靠。

3.1.3装有电器的可开启门，有以裸铜软线与接地的金属构架可靠地连接。

3.1.4成套柜有供检修的接地装置。

3.1.5低压开关柜统一编定编号，并标明负荷名称及容量，同时应与低压系统操作模拟图版上的编号对应一致。

3.1.6低压开关柜上的仪表及信号指示灯、报警装置完好齐全、指示正确。

3.1.7开关的操作手柄、按钮、锁键等操作部件所标志的“合”、“分”、“运行”、“停止”等字，模拟图版上的编号与设备的实际运行状态相对应。

3.1.8装有低压电源自投装置的开关柜，定期做投切试验，检验其动作的可靠性。

3.1.9两个电源的联络装置处，应有明显的标志。

当联锁条件不同时具备的时候，不能投切。

3.1.10低压开关柜与自备发电设备的联锁装置动作可靠。

严禁自备发电设备与电力网私自并联运行。

3.1.11低压开关柜前后左右操作维护通道上铺设绝缘垫，同时严禁在通道上堆放其他物品。

3.1.12低压开关柜前后的照明装置且齐备完好，事故照明投用正常。

3.1.13低压开关柜设置与实际相符的操作模拟图板和系统接线图。

其低压电器的备品、备件应齐全完好，并分类存放于取用方便的地方。

同时应具备和携带式检测仪表。

4.低压开关柜的巡视检查4.1 低压开关柜的巡视检查周期；一般应每班一次。

4.2 巡视检查的内容4.2.1仪表信号、开关位置状态的指示应对应,三相负荷、三相电压指示正确。

4.2.2整个装置的各部位有无异常响动或异味、焦糊味；装置和电器的表面是否清洁完整。

4.2.3易受外力震动和多尘场所，应检查电气设备的保护罩、灭弧罩有无松动、是否清洁。

【断路器】低压空气断路器检修注意事项断路器维护和修理保养1、要保证低压空气断路器外装灭弧室与相邻电器的导电部分和接地部分之间有安全距离，杜绝漏装断路器的隔弧板。

只有严格按《低压自动检修规程》要求装上隔弧板后，低压空气断路器方可投入运行。

否则，在切断电路时很简单产生电弧，引起相间短路。

2、要定期检查低压空气断路器的信号指示与电路分、合闸状态是否相符，检查其与母线或出线连接点有无过热现象。

检查时要适时彻底清除低压空气断路器表面上的尘垢，以免影响操作和绝缘性能。

停电后，要取下灭弧罩，检查灭弧栅片的完整性，清除表面的烟痕和金属粉末。

外壳应完整无损，若有损坏，应适时更换。

3、要认真检查低压空气断路器动、静触点，发觉触点表面有毛刺和金属颗粒时应适时清理修整，以保证其接触良好。

若触点银钨合金表面烧损超过1mm，应适时更换。

4、要认真检查低压空气断路器触点压力有无过热而失效，适时调整三相触点的位置和压力，使其保持三相同时闭合，保证接触面完整、接触压力一致。

用手缓慢分、合闸，检查辅佑襄助触点的断、合工作状态是否符合《低压自动空气开关检修规程》要求。

5、要全面检查低压空气断路器脱扣器的连接和弹簧活动是否正常，动作应无卡阻，电磁铁工作极面应清洁平滑，无锈蚀、毛刺和污垢；查看热元件的各部位有无损坏，其间隙是否符合《低压自动空气开关检修规程》要求。

若有不正常情况，应进行清理或调整。

还要对各摩擦部位定期加润滑油，确保其正确动作，牢靠运行。

直流断路器的两大分类直流断路器的操作原理：流断路器主回路包括一个支持动触头的下部连接排，一个上部连接排和外表镀银的触头，合闸安装由一个带合闸线圈的大块罐状磁铁构成。

该磁铁宽容了一个动磁芯、触头压力弹簧和一个磁芯复位弹簧；一切这些部件均被装置在操作杆上。

拨叉单位装置在操作杆的顶端。

过流脱扣安装包括一个由层压的薄片构成的衔铁，一个连到由弹簧把握的操作杆上的动磁芯，由于该杆的感化可以设定脱扣整定值。
