无导线心脏起搏讲课

  • 格式：ppt
  • 大小：20.88 MB
  • 文档页数：66

下载文档原格式

  / 66

合集下载

心脏起搏器讲解图文培训课件

心脏起搏器讲解图文培训课件

本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
临时起搏的适应征
1.急性前壁心肌梗塞伴有Ⅲ度或高度房室传导阻 滞,•或下壁梗塞伴有Ⅲ度或高度房室传导阻滞经 药物治疗无效者。 2.急性心肌炎或心肌病伴有阿斯综合征者 3.药物中毒引起的心动过缓,并发阿斯综合征者. 4.心脏手术后发生的Ⅲ度房室传导阻滞者
强干扰信号对起搏器的影响
当患者处于较强的50Hz市电或高频强电磁场干扰 的环境中时，如果这些干扰信号很强，频率远高 于起搏频率，这些干扰信号和感知的R波一样，能 使按需功能控制器的单稳态电路提前触发；
脉冲发生器在干扰信号存在的时间内一直处于抑 制状态，致使起搏器停止发放起搏脉冲，从而使 患者失去人工心脏起搏。
新电池输出电压是3.5伏（V），当电池电压下降到2.22.4V时就需要更换。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
术后护理
（1）体位 穿刺部位入口处的起搏导线尽可能的固定
不动，经股静脉放置导管的患者需要肢体 固定，取平卧位或向左侧卧位，需要预防 下肢静脉血栓。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
（4）预防感染 遵医嘱合理使用抗生素和抗凝剂。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
（5）监测临时起搏器功能的护理
严密观察脉冲发生器与电极导线连接是否紧密， 并备好备用电池，注意临时起搏器低电压报警， 及时更换。持续监测心电变化，注意观察心率、 心律及起搏器感知与起搏情况，若发现无起搏信 号或起搏器带动不良，应及时查看患者体位，使 患者迅速保持左侧卧位。若仍无改善，则应检查 起搏器电池、起搏器工作是否正常、起搏参数设 置是否妥当，同时及时报告医生进一步采取措施。

《体外起搏》PPT课件

《体外起搏》PPT课件

胸壁起搏
无创性胸壁起搏：电极为板状。阴极放置在V3处， 极板呈圆形，直径为10.5cm；阳性置于左肩胛角 与脊柱之间，极板为长方形，面 积13cm×9.5cm。 起搏脉冲宽度为40ms，起搏 阈值视患者胸壁的厚 薄而定，约40～80mA。 此法操作简单方便；无 需消毒和X线下操作， 且无创伤。适用于心脏停 搏紧急复苏。其缺点 是患者因较强的电刺激而感 不适，并可有胸部 肌肉抽动、呃逆、局部皮肤灼 热性痛感。若起搏阈值不太高时，绝大多数患者 可耐受。
2.自律性低，听命于窦房结或房室结。
体内起搏功能异常
窦房结功能障碍 （病窦）
房室结功能障碍 （房室传导阻滞）
体外心脏起搏
人工心脏起搏的分类
概
念
人工心脏起搏是指用低能量电脉冲暂 时或长期刺激心脏，使之发生激动， 带动心脏跳动，维持心脏的正常收缩 和泵血功能。
心脏起搏是严重缓慢性心律失常的有效治疗方法，同时也是终止或控制顽固 性快速心律失常的有效技术。
调节起搏 电流旋钮
能量选择
充电
AED 功能
放电
除颤档 旋钮指针
4：1按键
调节起搏 频率旋钮
无创体外起搏功能
适应症 药物治疗无效的、血流动力学不稳定的心动过缓。
药物治疗效果不好的、血流动力学不稳定的心动过速。
心脏骤停中的心室静止有时可以使用（虽然最新国际指南中不推荐使 用），但室颤患者是不可使用的。
尽管心房心室连在一起，但不会同时收缩。
心脏的机械活动与心电活动关系
心肌的电活动 心肌的收缩与舒张 心脏的收缩与舒张 心电活动在前，机械活动在后，时间相差0.04S。
心传导系统的组成
❖心 肌
普通心肌 特殊心肌
心房肌 心室肌

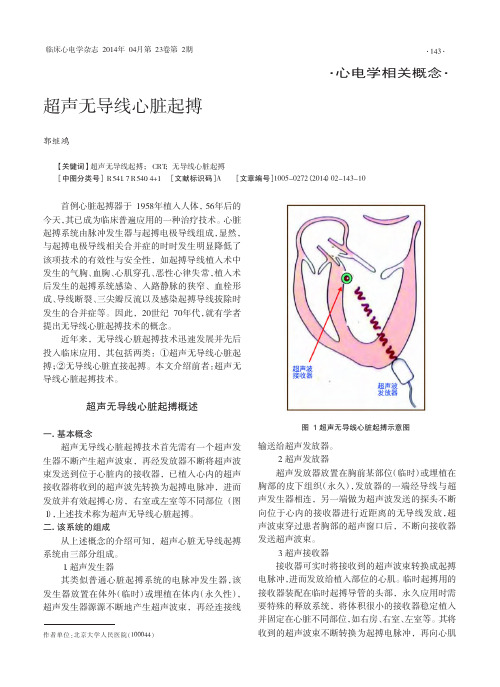

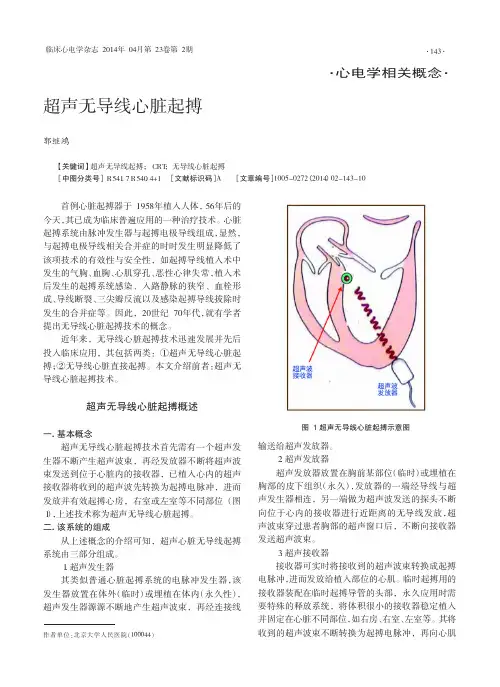

超声无导线心脏起搏

超声无导线心脏起搏
输送给超声发放器。 ２． 超声发放器 超声发放器放置在胸前某部位（临时）或埋植在
胸部的皮下组织（永久），发放器的一端经导线与超 声发生器相连，另一端做为超声波发送的探头不断 向位于心内的接收器进行近距离的无导线发放，超 声波束穿过患者胸部的超声窗口后，不断向接收器 发送超声波束。
３． 超声接收器 接收器可实时将接收到的超声波束转换成起搏 电脉冲，进而发放给植入部位的心肌。临时起搏用的 接收器装配在临时起搏导管的头部，永久应用时需 要特殊的释放系统，将体积很小的接收器稳定植入 并固定在心脏不同部位，如右房、右室、左室等。其将 收到的超声波束不断转换为起搏电脉冲，再向心肌
患者术前均进行了 １２ 导联心电图检查，心脏超 声检查（评估左室基线功能），以及经胸超声评估了 主动脉瓣和二尖瓣功能，心肌是否存在局部梗死的 瘢痕，并评估声学窗口是否能达到高 １ｃｍ，宽 ２ｃｍ 而
图 １２ ＷｉＣＳ－ 超声左室起搏系统
·148·
图 １３ ＷｉＣＳ－ 超声左室起搏系统示意图
无肋骨遮挡。 二. WiCS-超声左室起搏系统
临床心电学杂志 ２０１４ 年 ０４ 月第 ２３ 卷第 ２ 期
·145·
图 ４ 超声脉冲与电脉冲的起搏心电图 Ａ．传统的心室起搏心电图；Ｂ．超声脉冲转换成电脉冲后的起搏心电图。上面三条为 Ｉ、 Ｖ１、Ｖ６ 导联的同步心电图，下面为主动脉压力图，最后是起搏电脉冲和超声脉冲信号的通道
位于心内的接收器将超声波转化为起搏电脉冲 后的形态见图 ９，此时起搏心室的该接收器位于右室
有升高，但不造成心肌组织的热损伤，在发放比起搏 阈值高出 ３￣４ 倍的能量进行 ２ｈ 的连续超声波发放 时，也未造成局部组织的坏死、出血及其他损伤。
Ｅｃｈｔ 报告的动物体研究结果证实：超声起搏心 脏技术安全可行。

心脏起搏器专题知识讲座专家讲座

心脏起搏器专题知识讲座专家讲座

磁共振（M R I） 电除颤
电刀
电烙器
短波/微波透热治疗 高/低频治疗仪 放射治疗
心脏起搏器专题知识讲座
第24页
心脏起搏器专题知识讲座
第4页
什么是人工心脏起搏
❖ 人工心脏起搏系指用特定脉冲电流刺激心脏， 使心肌除极，引发心脏收缩和维持泵血功效。
心脏起搏器专题知识讲座
第5页
心脏起搏器结构
❖ 心脏起搏器由发生器、导线和电极组成。电 源供给产生电能，发生器发放起搏脉冲，经 导线传到电极，因为电极与心脏接触而使起 搏脉冲刺激心肌，引发心脏兴奋和收缩。
心脏起搏器
心脏起搏器专题知识讲座
第1页
❖ 起搏器发展史 ❖ 什么是人工心脏起搏 ❖ 心脏起搏器结构 ❖ 心脏起搏适应症 ❖ 心脏起搏器类型 ❖ 暂时心脏起搏器 ❖ 永久心脏起搏器 ❖ 安装心脏起搏器护理
心脏起搏器专题知识讲座
第2页
起搏器发展史
❖ Hyman 在1932年设计制作了一台由发条驱动电脉 冲发生器 。
心脏起搏器专题知识讲座
第6页
心脏起搏器专题知识讲座
第7页
心脏起搏器专题知识讲座
第8页
心脏起搏器专题知识讲座
第9页
心脏起搏器专题知识讲座
第10页
心脏起搏适应症
❖ 严重心跳过慢 ❖ 心脏收缩无力 ❖ 心跳骤停 ❖ 以上为通俗对病人宣传教育时说法
心脏起搏器专题知识讲座
第11页
心脏起搏适应症
❖ 病态窦房结综合征（SSS） ❖ 房室传导阻滞（AVB） ❖ 颈动脉窦过敏 ❖ 肥厚性梗阻性心肌病 ❖ 严重收缩功效不全性心力衰竭
心脏起搏器专题知识讲座
第12页
心脏起搏器类型
❖ 按电极类型分类：

心脏起博器护理课件

心脏起博器护理课件

起博器的种类与选择
介绍不同类型的心脏起博器及其适应 症，帮助患者了解适合自己的起博器 。
健康生活方式指导
规律作息
建议患者保持规律的作息 时间，充足的睡眠对心脏 健康至关重要。
适量运动
鼓励患者进行适量的有氧 运动，如散步、慢跑等， 增强心肺功能。
控制情绪
指导患者学会调节情绪， 避免过度紧张和焦虑对心 脏造成负担。
紧急情况处理指导
起博器故障或异常反应
教导患者识别起博器故障或异常反应的症状，如胸闷、气短等， 并立即就医。
紧急情况应对措施
向患者传授在突发情况下如何应对，如突然昏厥、心律失常等，以 及如何拨打急救电话。
定期复查与调整
指导患者定期接受起博器检查，根据医生建议调整起博器参数或更 换电池，确保起博器正常工作。
肌肉刺激与疼痛处理
肌肉刺激
起博器植入后，可能会对周围肌肉产 生刺激，导致肌肉跳动、痉挛等症状 ，可通过按摩、热敷等缓解。
疼痛
疼痛是常见的术后反应，可采用药物 进行镇痛治疗，同时可进行心理疏导 ，缓解疼痛带来的焦虑和抑郁情绪。
电池耗竭与更换处理
电池耗竭
起博器电池耗竭是必然会发生的情况，医生会根据电池剩余电量和患者病情制定更换计划。
若出现紧急情况，如起 博器植入部位出血、感
染等，应立即就医。
04
心脏起博器相关并发症及处理来自染与炎症处理感染若植入部位出现红肿、疼痛、流脓等症状，应及时就医，遵 医嘱使用抗生素和局部换药，必要时需取出起博器。
炎症
炎症反应是植入起博器常见的并发症，表现为局部红肿、疼 痛等症状，可采用非甾体抗炎药进行治疗。
THANKS
谢谢您的观看
日常生活注意事项
避免剧烈运动

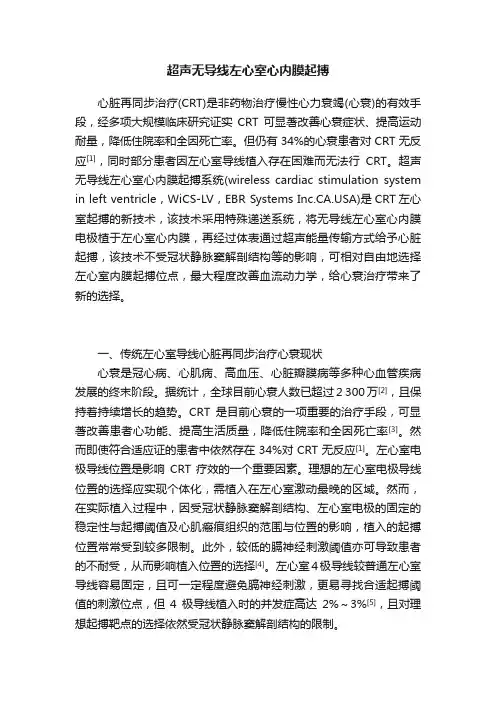

超声无导线左心室心内膜起搏

超声无导线左心室心内膜起搏

超声无导线左心室心内膜起搏心脏再同步治疗(CRT)是非药物治疗慢性心力衰竭(心衰)的有效手段，经多项大规模临床研究证实CRT可显著改善心衰症状、提高运动耐量，降低住院率和全因死亡率。

但仍有34%的心衰患者对CRT无反应[1]，同时部分患者因左心室导线植入存在困难而无法行CRT。

超声无导线左心室心内膜起搏系统(wireless cardiac stimulation system in left ventricle，WiCS-LV，EBR Systems A)是CRT左心室起搏的新技术，该技术采用特殊递送系统，将无导线左心室心内膜电极植于左心室心内膜，再经过体表通过超声能量传输方式给予心脏起搏，该技术不受冠状静脉窦解剖结构等的影响，可相对自由地选择左心室内膜起搏位点，最大程度改善血流动力学，给心衰治疗带来了新的选择。

一、传统左心室导线心脏再同步治疗心衰现状心衰是冠心病、心肌病、高血压、心脏瓣膜病等多种心血管疾病发展的终末阶段。

据统计，全球目前心衰人数已超过2 300万[2]，且保持着持续增长的趋势。

CRT是目前心衰的一项重要的治疗手段，可显著改善患者心功能、提高生活质量，降低住院率和全因死亡率[3]。

然而即使符合适应证的患者中依然存在34%对CRT无反应[1]。

左心室电极导线位置是影响CRT疗效的一个重要因素。

理想的左心室电极导线位置的选择应实现个体化，需植入在左心室激动最晚的区域。

然而，在实际植入过程中，因受冠状静脉窦解剖结构、左心室电极的固定的稳定性与起搏阈值及心肌瘢痕组织的范围与位置的影响，植入的起搏位置常常受到较多限制。

此外，较低的膈神经刺激阈值亦可导致患者的不耐受，从而影响植入位置的选择[4]。

左心室4极导线较普通左心室导线容易固定，且可一定程度避免膈神经刺激，更易寻找合适起搏阈值的刺激位点，但4极导线植入时的并发症高达2%～3%[5]，且对理想起搏靶点的选择依然受冠状静脉窦解剖结构的限制。

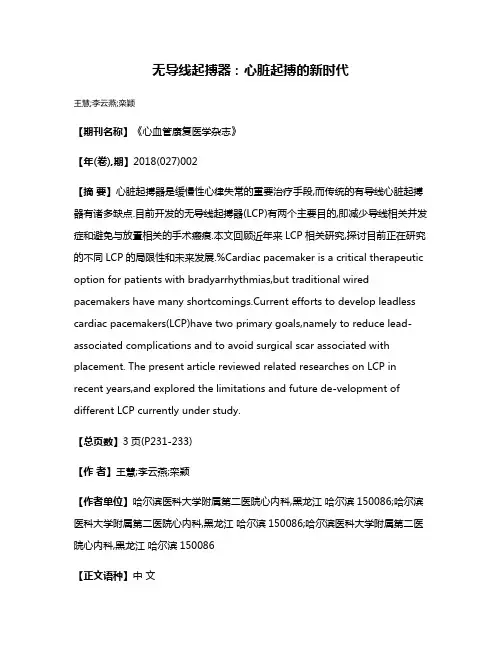

无导线起搏器:心脏起搏的新时代

无导线起搏器：心脏起搏的新时代王慧;李云燕;栾颖【期刊名称】《心血管康复医学杂志》【年(卷),期】2018(027)002【摘要】心脏起搏器是缓慢性心律失常的重要治疗手段,而传统的有导线心脏起搏器有诸多缺点.目前开发的无导线起搏器(LCP)有两个主要目的,即减少导线相关并发症和避免与放置相关的手术瘢痕.本文回顾近年来LCP相关研究,探讨目前正在研究的不同LCP的局限性和未来发展.%Cardiac pacemaker is a critical therapeutic option for patients with bradyarrhythmias,but traditional wired pacemakers have many shortcomings.Current efforts to develop leadless cardiac pacemakers(LCP)have two primary goals,namely to reduce lead-associated complications and to avoid surgical scar associated with placement. The present article reviewed related researches on LCP in recent years,and explored the limitations and future de-velopment of different LCP currently under study.【总页数】3页(P231-233)【作者】王慧;李云燕;栾颖【作者单位】哈尔滨医科大学附属第二医院心内科,黑龙江哈尔滨150086;哈尔滨医科大学附属第二医院心内科,黑龙江哈尔滨150086;哈尔滨医科大学附属第二医院心内科,黑龙江哈尔滨150086【正文语种】中文【中图分类】R541.709【相关文献】1.无导线心脏起搏器和传统心脏起搏器术后并发症的荟萃分析 [J], 金星星; 关海旺; 马小欣2.无导线心脏起搏器研究进展与临床应用 [J], 徐天车;刁力为3.无导线心脏起搏器和传统心脏起搏器术后并发症的荟萃分析 [J], 金星星;关海旺;马小欣4.无导线起搏器与传统单腔起搏器临床应用的对比分析 [J], 梁静;史冬梅;李月平;周玉杰;张琳琳;韩红亚;柴萌;孙铁男;吴亚凤5.2例心脏无导线起搏器植入患者的护理体会 [J], 陈敏;夏颖因版权原因，仅展示原文概要，查看原文内容请购买。

无导线心脏起搏讲课

100% 起搏 – 11.9 年 75%起搏– 12.5 年 50% 起搏 – 13.3 年
100% 起搏– 9.3 年 75% 起搏 – 11.0年 50% 起搏 – 13.4 年 寿命2.5V, 600Ω, 60 bpm
微型无导线起搏器
经静脉推送系统进入右室心尖部 预期寿命9-13年 -心室100%起搏时寿命为9年 -心室50%起搏时寿命为13年
Nanostim™使得无导线心脏起搏成为可能
高效节能 大容量电池 无需导线 低功率的通讯传导 双重固定: 单匝螺旋(x 2 拉力强度) 加上有棱角的尼龙缝线 通过影像确保螺旋旋出的圈数 基于导管的植入和取出系统
历史
植入首例起搏器患者 Arne Larsson
历史
植入人体的首例起搏器
历史
主要内容
现有起搏系统 无导线起搏系统 概述 植入技术 相关研究 未来展望
现有起搏系统
组成 脉冲发生器 起搏电极导线 也正是起搏器并发症的主要来源
现有起搏系统—问题
电极导线 气胸（1.6-2.6%） 导线断裂（<1%） 脱位（2-4%） 心脏穿孔（<1%） 导线路径中的静脉血栓（1-3%） 三尖瓣返流 慢性电极失效（5年内5-7%）
*
需要一个全新的起搏系统，可以提供可靠的起搏感知；同时，解决现在起搏系统所带来的挑战 最小化感染、气胸、脱位以及其他和导线及囊袋相关的风险 与此同时，这个起搏系统还应该具备以下功能 改善患者的依从性和舒适度 兼容MRI* 机器取出更安全且易操作
怎么办？
* MRI conditional status of the Nanostim device not yet determined
生物自发电起搏器研究

心脏紧急起搏术PPT课件

(3)心肺复苏患者实施心脏起搏，在起搏无效或仅起搏 成功(此时，为“电一机械分离”)时，起搏不能替代 CPR；心室纤颤时，起搏不能替代电除颤。
精选ppt
12
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
精选ppt
3
一、人工心脏起搏原理
外加脉冲电流刺激心肌 心肌除极 心脏收 缩。
心脏起搏电生理基础：应激性、传导性、收缩 性。
电-机械分离：若心肌已不具有应激性、传导 性和收缩性，则起搏无效。此种情况见于临终 状态，电刺激虽有心电图图形，但无心肌收缩。
精选ppt
4
2、起搏系统
包括脉冲发生器(起搏器)、 起搏导管及组织、体液、 心肌构成完整的起搏电 路系统。临时心脏起搏 起搏器置于体外，电极 导管远端为双极。永久 心脏起搏起搏器置于体 内，电极导管多为单极， 远端为阴极。
精选ppt
5
3、心脏紧急起搏及适应证
紧急采用临时心脏起搏方法，主要为急症抢救， 通常作为紧急心脏起搏者稳定病情，改善临床 情况为安置永久性心脏起搏器的过渡。常采用 体外无创心脏起搏或经静脉心内膜心脏起搏。 此外，尚有经食管心脏起搏、经胸腔心肌起搏 和心外膜起搏等。
精选ppt
6
适应证：
1．血流动力学不稳定性心动过缓(收缩压<80mmHg、意识状态改变出现黑朦、昏厥、心绞痛、肺 水肿)*
精选ppt
11
注意事项：
(1)体外无创起搏阈值与胸壁电阻、心肌应激性和电极安 置位置有关，因此，如高强度电流不能夺获心脏时， 移动电极位置、清洁局部皮肤以及增加电极与皮肤密 合程度可使起搏成功。
(2)起搏阈值高，患者有疼痛，甚至不能耐受，仍然是 体外无创起搏临床应用的障碍。小剂量地西泮(安定)， 甚至吗啡类镇痛剂静脉注射常可提高患者的痛阈值， 有利于增加高强度电流的耐受能力，从而提高起搏成 功率。

无导线心脏起搏讲课共68页文档


谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
无导线心脏起搏讲课4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

解决办பைடு நூலகம்？
15
无导线起搏—类型
• 经体表无线能量传输心脏起搏
– 超声能量传输方式 – 磁能量传输方式
• 微型无导线起搏器 • 生物自发电起搏器 • 全皮下植入式心脏转复除颤器系统( S-ICD)
超声能量传输方式
• 在体表植入超声发射装置( 发射器) • 静脉途径在心脏内植入超声接收装置( 接收
现有起搏系统—问题
• 脉冲发生器
– 病人不适 – 囊袋感染
• 首次植入0.5%的感染率 • 再次植入2-7%的感染率
– 血肿 – 外观（女性、反复更换）
起搏器感染带来临床及经济负担
• 起搏器患者植入后15个月的感染死亡率为36.3%, 是未感染起搏器患者死亡率（ 15.4%）的2倍多
• 起搏器患者感染的平均住院时间 (LOS) 为14.4 天， 相比而言，起搏器患者未发生感染的平均住院时 间为4.8 天
使用超声波作为起搏能量-EBR 系统
发射器 13cc（7.5mm厚） 有线连接 穿透距离46cm
程控仪 无线连接方式
电池 42cc（11.8mm厚）
检测联合植入的右室设备 -任何起搏器，ICD或者CRT
定位电极
EBR系统协同发放起搏脉冲 -自动同步LV first 3ms -每跳自动调整
使用超声波作为起搏能量-EBR 系统
尺寸小
•高效的能量传递 •被动发射，无内部能源 •体积 0.05 cc •总体长度 9 mm •直径 2.6 mm
导引鞘
-前端可以转动的12F动脉 导引鞘管
-可经动脉逆行或者经房 间隔穿刺进入左室
递送导管
-8F中空鞘管，头端有特殊 设计连接植入部分，可以注
入造影剂
-电极预置于头端，通过尾 端操纵杆释放
例1：患者男、69岁，缺血性心肌病，药物治疗 后心功能NYHA 3级， EF值25％，QRS波呈左束支 阻滞图形，时限240ms，此前植入的ICD做一级预 防治疗。因评估ICD寿命还有3年，又因各参数稳定 故未更换ICD。本次因严重心衰拟将ICD升级为 CRT-D。植入术中，将超声左室起搏电极植入在左 室后侧壁，起搏阈值1.0V，脉宽0.5ms，超声发放 器植入在左胸第5肋间，经心电图及Holter证实其功 能稳定、持续性双室同步起搏（图5-1-16）。第6 月随访时，仍为双室同步起搏，起搏的QRS波时限 150ms，心功能与EF值均明显改善。
• 在美国，治疗起搏器感染患者的边际成本为 $16,852 到$24,459
11
怎么办？
需要一个全新的起搏系统，可以提供可靠的起搏感 知；同时，解决现在起搏系统所带来的挑战
▪ 最小化感染、气胸、脱位以及其他和导线及囊袋相关的 风险
与此同时，这个起搏系统还应该具备以下功能
▪ 改善患者的依从性和舒适度 ▪ 兼容MRI* ▪ 机器取出更安全且易操作
12
•* MRI conditional status of the Nanostim device not yet determined
怎么办？
这需要一个全新的起搏系统，可以提供可靠的起搏 感知；同时，解决现在起搏系统所带来的挑战
▪ 最小化感染、气胸、脱位以及其他和导线及囊袋相关的 风险
没有起搏器电极、无需起搏器囊袋 与此同时，这个的起全搏系新统的还应起该搏具系备以统下功能
例2：患者男、59岁，缺血性心肌病伴心功能3级，心衰药 物治疗不理想，EF值27％，此前因三度房室阻滞已植入双腔 ICD，右室起搏的QRS波时限160ms。2007年ICD升级为 CRT-D，本次因左室起搏阈值升高拟更换左室起搏导线，但 因入路静脉闭塞而不能实施。曾因二尖瓣严重反流给予二尖 瓣夹（Mitra Clip技术）治疗。本次超声左室内膜起搏的阈 值0.7V，脉宽0.5ms，其发放器放置在左胸第6肋间，植入后 双室同步起搏3月后患者心衰症状明显改善，但不久心功能再 度恶化，磁共振检查提示，超声发放器已不位于接收器的正 上方，使发放的超声波束被肋骨遮挡（图5-1-17），为此再 次做手术调整，将发放器位置上调到第6肋间。6月后患者症 状改善，但仍呈间歇性双室起搏，起搏的QRS波时限130ms， 不起搏时160ms，术后EF值从27％升高到46％，心功能2级， 心衰症状明显改善。
历史
植入首例起搏器患者 Arne Larsson
历史
植入人体的首例起搏器
主要内容
• 现有起搏系统 • 无导线起搏系统
– 概述 – 植入技术
• 相关研究 • 未来展望
现有起搏系统
• 组成
– 脉冲发生器 – 起搏电极导线
也正是起搏器并发症的主要来源
现有起搏系统—问题
• 电极导线
– 气胸（1.6-2.6%） – 导线断裂（<1%） – 脱位（2-4%） – 心脏穿孔（<1%） – 导线路径中的静脉血栓（1-3%） – 三尖瓣返流 – 慢性电极失效（5年内5-7%）
例3：患者男、62岁，缺血性心肌病，EF值19％， 因冠脉三支病变已放置支架。2007年因左束支阻滞、 QRS波时限160ms及心衰加重而植入CRT-D。经冠状 静脉的左室起搏导线放植在左室侧壁，但临床症状未 获改善，因二尖瓣明显反流而做了二尖瓣夹的治疗， 二尖瓣反流明显减少，因对CRT治疗无反应，本次将 超声左室起搏电极植于心尖侧壁，超声发放器放置在 左侧第7肋间的接收器上方。植入后发放器工作有效 而稳定，起搏阈值1.0V，脉宽0.5ms。图5-1-18显示， 左室起搏电极距发生器仅5~6cm，两者之间有小的弯 度与夹角。6月随访中，均呈稳定的双室同步起搏， QRS波时限140ms，左室缩小，EF值增加，心功能逐 渐改善，植入3月时心功能3级，6月时心功能改善为 2~3级。
器) • 接收器可以接收发射器透过胸壁发送的超
声能量并转换为电能量( 即脉冲电流)进行心 脏起搏
使用超声波作为起搏能量-EBR 系统
超声波 脉冲发生器
穿透胸壁
电刺激脉冲信号0-3V
无导线电传导
使用超声波作为起搏能量-EBR 系统
组织锚定结构长度3.6 mm •五个爪状结构 •0.9 mm2 氧化铱阴极头端 •钛合金外壳 •纤维网状编制的表明易于 组织生长包裹
▪ 改善患者的依从性和舒适度 ▪ 兼容MRI* ▪ 机器取出更安全且易操作
13
•* MRI conditional status of the Nanostim device not yet determined
主要内容
• 现有起搏系统 • 无导线起搏系统
– 概述 – 植入技术
• 相关研究 • 未来展望
起搏器进展：
无导线心脏起搏
历史
自1958年第一台永久全埋藏式起搏器植 入人体后，起搏器技术不断发展、提高，起 搏器的临床应用范围及适应证也在不断地拓 宽。现代起搏器已成为心脏病学诊断与治疗 越来越重要的技术。
历史
首例起搏器设计工程师 Rune Elmqvist
历史
首例起搏器植入医生 Ake Senning
