大坝填筑土料制备方案一、概述1.1工程概况南沟门水利枢纽大坝为均质土坝，坝顶高程852m，填筑总方量357（压实方）万m3。
A、B土料场位于大坝上游左岸820m高程以上二、三级阶地及黄土塬边斜坡地带，料场土层以Q3黄土和Q2黄土状壤土为主，土料场土料含水率偏低，其它质量指标符合大坝填筑土料要求。
根据《关于筑坝土料复查及配水试验情况的报告》批复及专家组意见，组织编写了大坝填筑土料制备方案。
1.2编写依据本方案编写参照了一下文件及资料：⑴、《延安市南沟门水利枢纽工程大坝填筑图》⑵、《陕西省延安市南沟门水利枢纽大坝工程招标文件》⑶、《碾压式土石坝施工规范DL-T5129-2001》⑷、《陕西省延安市南沟门水利枢纽工程--大坝填筑A、B土料场复查报告》⑸、《陕西省延安市南沟门水利枢纽工程--筑坝土料配水试验报告》⑹、《水利水电工程施工手册》—中国电力出版社，2002⑺、《水利工程施工分册》—中国水利水电出版社，2004二、施工平面布置2.1施工道路布置土料场专用施工道路是将来坝体填筑顺利实施的重要前提，对保证坝体填筑按节奏、按强度、按进度进行具有十分重要的意义，所以经济合理、便捷高效的施工道路布置是土料场总体规划中的重点。
根据库区土料场的实际情况，我部从以下几个方面考虑布置，详见《南沟门水利枢纽工程土料场总体规划图》。
（1）、原寨头河村通往山顶的道路经加宽处理后作为土料场的施工主干道（土—1#路），施工主干道横穿A、B土料场，各土方开采工作面修筑施工支路与主干道连接，A料场的土料运输至各制备场主要依靠土—1#路。
（2）、在A、B土料场的分界处（▽885）有一条天然冲沟，沿冲沟修筑一条施工主干道（土-2#路），该路沿▽840～▽885高程布置，与原土-1#路在▽885高程相连，作为A料场850m高程以上及B土料场的施工主干道；（3）、施工主干道必须满足填筑高峰期，大流量、大吨位车辆安全、快捷运输，施工主干道的路面宽度为7.5m，路基用振动平碾进行碾压后，铺筑40cm厚的砂砾石并碾压密实。
南沟门水利枢纽大坝填筑方案修改近年来，随着社会经济的快速发展和人口的不断增长，水资源的需求逐渐增加，因此，水利建设变得更加重要。
南沟门水利枢纽大坝是福建省莆田市黄石镇南沟门村所在地区的一座重要水利工程。
该大坝的建设对于当地的农业生产和水资源管理具有至关重要的意义。
为了在既能够满足建设需求的基础上，减轻工程对环境的影响，填筑方案需要进行修改。
南沟门水利枢纽大坝是这一地区的发展基础设施，具有巨大的效益，对生产生活建设有着非常重要的作用。
同时，这一水利工程所造成的利益也是比较广泛的，比如将河流分隔开来，为造田提供水资源，保障当地的农作物生长。
因此，南沟门水利枢纽大坝的建设对于解决当地的水资源问题、提高人民群众的生产生活水平具有非常重要的作用。
然而，传统的建设方式对于环境的破坏较为严重，会对生态环境产生不良的影响。
为了缓解这种影响，我们需要通过修改方案进行改进，采用更加环保的方式进行建设。
具体来说，我们可以从以下几个方面入手：一、合理利用现有资源，减少准备工作。
在建设前，我们需要对现有的资源进行全面的利用，在保留原有功能的基础上尽量减少新的开发。
同时，为了尽可能地利用现有的资源，我们需要充分调查资源情况，结合实际情况，制定适合当地的建设方案。
二、采用新型的建设材料，降低渗漏率。
新型建设材料的使用可以适度降低水坝渗漏率，这将有助于减少水资源浪费，节约物力、财力和人力。
在同时，还有利于减少对生态环境造成的影响，大大提高了水坝对当地生态环境的适应性。
这种节约材料、减少浪费的做法是我们日后建设环保工程的重要方向之一。
三、选择合适的填筑高度，降低对生态环境的影响。
我们需要考虑到南沟门所在地区的特殊地理环境，结合当地的实际情况和环境特点，制定适合的填筑方案。
在制定方案时需要保证合理的填筑高度。
根据地理和生态环境，我们要在不影响周边群众居住环境的前提下尽量降低填筑高度，避免过度填筑对周边生态环境造成不良影响。
综上所述，南沟门水利枢纽大坝的建设是这一地区农业生产和水资源管理的基础设施。

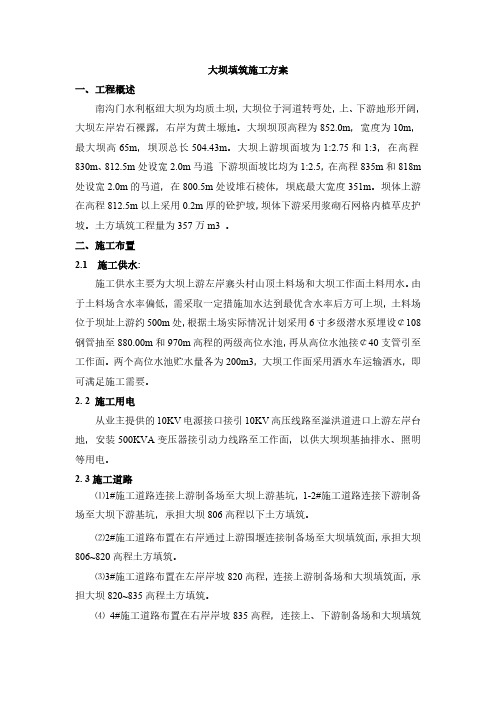

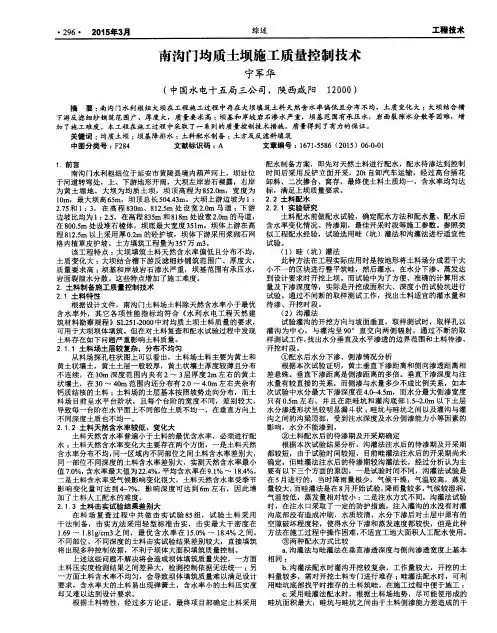

大坝填筑施工方案一、工程概述南沟门水利枢纽大坝为均质土坝，大坝位于河道转弯处，上、下游地形开阔，大坝左岸岩石裸露，右岸为黄土塬地。
大坝坝顶高程为852.0m，宽度为10m，最大坝高65m，坝顶总长504.43m。
大坝上游坝面坡为1:2.75和1:3，在高程830m、812.5m处设宽2.0m马道；下游坝面坡比均为1:2.5，在高程835m和818m 处设宽2.0m的马道，在800.5m处设堆石棱体，坝底最大宽度351m。
坝体上游在高程812.5m以上采用0.2m厚的砼护坡，坝体下游采用浆砌石网格内植草皮护坡。
土方填筑工程量为357万m3 。
二、施工布置2.1 施工供水:施工供水主要为大坝上游左岸寨头村山顶土料场和大坝工作面土料用水。
由于土料场含水率偏低，需采取一定措施加水达到最优含水率后方可上坝，土料场位于坝址上游约500m处，根据土场实际情况计划采用6寸多级潜水泵埋设￠108钢管抽至880.00m和970m高程的两级高位水池，再从高位水池接￠40支管引至工作面。
两个高位水池贮水量各为200m3，大坝工作面采用洒水车运输洒水，即可满足施工需要。
2. 2 施工用电从业主提供的10KV电源接口接引10KV高压线路至溢洪道进口上游左岸台地，安装500KVA变压器接引动力线路至工作面，以供大坝坝基抽排水、照明等用电。
2. 3施工道路⑴1#施工道路连接上游制备场至大坝上游基坑，1-2#施工道路连接下游制备场至大坝下游基坑，承担大坝806高程以下土方填筑。
⑵2#施工道路布置在右岸通过上游围堰连接制备场至大坝填筑面，承担大坝806~820高程土方填筑。
⑶3#施工道路布置在左岸岸坡820高程，连接上游制备场和大坝填筑面，承担大坝820~835高程土方填筑。
⑷4#施工道路布置在右岸岸坡835高程，连接上、下游制备场和大坝填筑面，承担大坝835~852高程土方填筑。
⑸5#施工道路布置在左岸岸坡840高程，连接上游制备场和大坝填筑面，承担大坝840~852高程土方填筑。

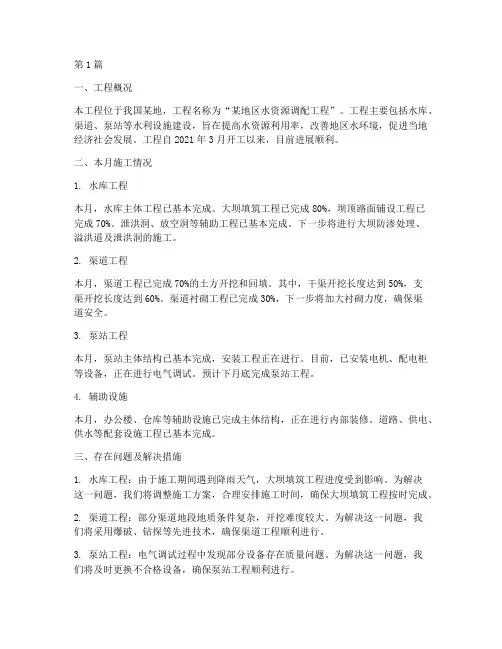

第1篇一、工程概况本工程位于我国某地，工程名称为“某地区水资源调配工程”。
工程主要包括水库、渠道、泵站等水利设施建设，旨在提高水资源利用率，改善地区水环境，促进当地经济社会发展。
工程自2021年3月开工以来，目前进展顺利。
二、本月施工情况1. 水库工程本月，水库主体工程已基本完成。
大坝填筑工程已完成80%，坝顶路面铺设工程已完成70%。
泄洪洞、放空洞等辅助工程已基本完成。
下一步将进行大坝防渗处理、溢洪道及泄洪洞的施工。
2. 渠道工程本月，渠道工程已完成70%的土方开挖和回填。
其中，干渠开挖长度达到50%，支渠开挖长度达到60%。
渠道衬砌工程已完成30%，下一步将加大衬砌力度，确保渠道安全。
3. 泵站工程本月，泵站主体结构已基本完成，安装工程正在进行。
目前，已安装电机、配电柜等设备，正在进行电气调试。
预计下月底完成泵站工程。
4. 辅助设施本月，办公楼、仓库等辅助设施已完成主体结构，正在进行内部装修。
道路、供电、供水等配套设施工程已基本完成。
三、存在问题及解决措施1. 水库工程：由于施工期间遇到降雨天气，大坝填筑工程进度受到影响。
为解决这一问题，我们将调整施工方案，合理安排施工时间，确保大坝填筑工程按时完成。
2. 渠道工程：部分渠道地段地质条件复杂，开挖难度较大。
为解决这一问题，我们将采用爆破、钻探等先进技术，确保渠道工程顺利进行。
3. 泵站工程：电气调试过程中发现部分设备存在质量问题。
为解决这一问题，我们将及时更换不合格设备，确保泵站工程顺利进行。
四、下月施工计划1. 水库工程：完成大坝防渗处理、溢洪道及泄洪洞的施工，确保水库工程按时投入使用。
2. 渠道工程：加快渠道衬砌工程进度，确保渠道安全。
3. 泵站工程：完成泵站电气调试，确保泵站工程顺利运行。
4. 辅助设施：完成办公楼、仓库等辅助设施内部装修，确保配套设施完善。
五、安全质量保证措施1. 加强施工现场安全管理，严格执行安全操作规程。
2. 严格控制施工质量，确保工程质量符合设计要求。

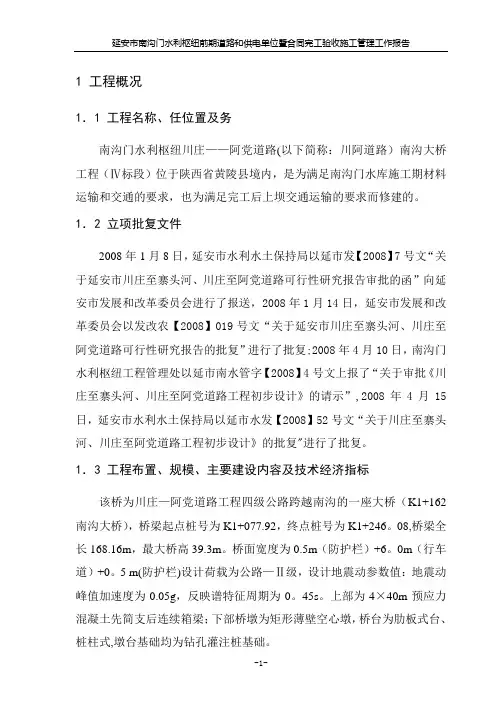

1 工程概况1．1 工程名称、任位置及务南沟门水利枢纽川庄——阿党道路(以下简称：川阿道路）南沟大桥工程（Ⅳ标段）位于陕西省黄陵县境内，是为满足南沟门水库施工期材料运输和交通的要求，也为满足完工后上坝交通运输的要求而修建的。
1．2 立项批复文件2008年1月8日，延安市水利水土保持局以延市发【2008】7号文“关于延安市川庄至寨头河、川庄至阿党道路可行性研究报告审批的函”向延安市发展和改革委员会进行了报送，2008年1月14日，延安市发展和改革委员会以发改农【2008】019号文“关于延安市川庄至寨头河、川庄至阿党道路可行性研究报告的批复”进行了批复;2008年4月10日，南沟门水利枢纽工程管理处以延市南水管字【2008】4号文上报了“关于审批《川庄至寨头河、川庄至阿党道路工程初步设计》的请示”,2008年4月15日，延安市水利水土保持局以延市水发【2008】52号文“关于川庄至寨头河、川庄至阿党道路工程初步设计》的批复"进行了批复。
1．3 工程布置、规模、主要建设内容及技术经济指标该桥为川庄—阿党道路工程四级公路跨越南沟的一座大桥（K1+162南沟大桥），桥梁起点桩号为K1+077.92，终点桩号为K1+246。
08,桥梁全长168.16m，最大桥高39.3m。
桥面宽度为0.5m（防护栏）+6。
0m（行车道）+0。
5 m(防护栏)设计荷载为公路—Ⅱ级，设计地震动参数值：地震动峰值加速度为0.05g，反映谱特征周期为0。
45s。
上部为4×40m预应力混凝土先简支后连续箱梁；下部桥墩为矩形薄壁空心墩，桥台为肋板式台、桩柱式,墩台基础均为钻孔灌注桩基础。
-1-1．4 工期、主要控制工期南沟门水利枢纽川阿道路南沟桥梁工程（Ⅳ标段），2008年8月1日开工，2010年11月15日完工，总工期825天。
2009年3月15日桥梁基础及下部结构分部工程开工。
2009年6月1日，桥梁上部构造预制及安装分部工程开工。
案例7 陕西南沟门水利枢纽工程项目
佚名
【期刊名称】《中国工程咨询》
【年(卷),期】2015(0)9
【摘要】一、项目概况（一）项目背景陕西南沟门水利枢纽工程位于延安市黄陵县境内，水库坝址位于北洛河支流葫芦河河口上游约3公里处，距延安市约120
公里，距西安市约180公里。
该项目及其配套供水工程主要向延安南部重点能源
化工项目供水。
该项目被列入延安市“十一五”、“十二五”重点建设项目，是延安市“引水兴工，产业转型”发展战略的重要支撑，对延安经济社会发展意义重大。
【总页数】1页(P34-34)
【关键词】水利枢纽工程;工程项目;西南;重点建设项目;经济社会发展;供水工程;延
安市;“十一五”
【正文语种】中文
【中图分类】TV61
【相关文献】
1.PPP项目担保问题研究——以陕西南沟门水利枢纽工程为视角 [J], 张灵芝
2."合法-有效-精准"框架下农业基础设施PPP项目发展影响因素分析——基于江
西峡江水利枢纽工程项目案例 [J], 何平均;刘思璐
3.南沟门水利枢纽现状调查及发展对策 [J], 吴浩力
4.案例5 江西峡江水利枢纽工程项目 [J],
5.南沟门水利枢纽工程安全监测系统浅析 [J], 丁红;张启蒙;薛健
因版权原因，仅展示原文概要，查看原文内容请购买。

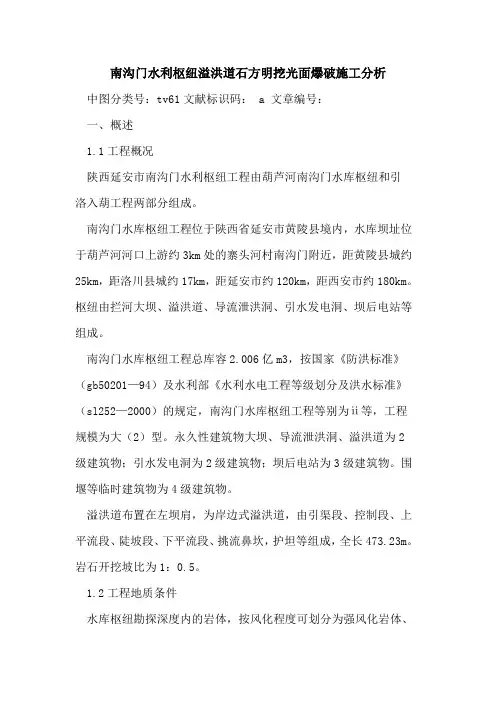

南沟门水利枢纽溢洪道石方明挖光面爆破施工分析中图分类号：tv61文献标识码： a 文章编号：一、概述1.1工程概况陕西延安市南沟门水利枢纽工程由葫芦河南沟门水库枢纽和引洛入葫工程两部分组成。
