模块四 微机控制点火系的组成与工作原理

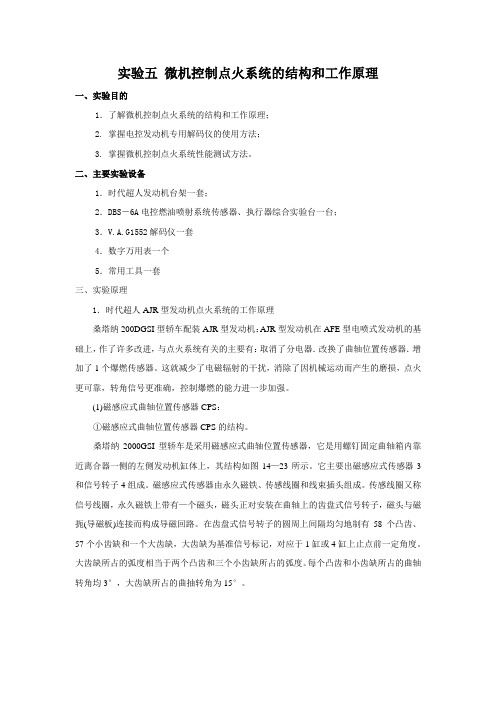

实验五微机控制点火系统的结构和工作原理一、实验目的1．了解微机控制点火系统的结构和工作原理；2. 掌握电控发动机专用解码仪的使用方法；3. 掌握微机控制点火系统性能测试方法。

二、主要实验设备1．时代超人发动机台架一套；2．DBS－6A电控燃油喷射系统传感器、执行器综合实验台一台；3．V.A.G1552解码仪一套4．数字万用表一个5．常用工具一套三、实验原理1．时代超人AJR型发动机点火系统的工作原理桑塔纳200DGSI型轿车配装AJR型发动机：AJR型发动机在AFE型电喷式发动机的基础上，作了许多改进，与点火系统有关的主要有：取消了分电器．改换了曲轴位置传感器．增加了1个爆燃传感器。

这就减少了电磁辐射的干扰，消除了因机械运动而产生的磨损，点火更可靠，转角信号更准确，控制爆燃的能力进一步加强。

(1)磁感应式曲轴位置传感器CPS：①磁感应式曲轴位置传感器CPS的结构。

桑塔纳2000GSI型轿车是采用磁感应式曲轴位置传感器，它是用螺钉固定曲轴箱内靠近离合器一侧的左侧发动机缸体上，其结构如图14—23所示。

它主要出磁感应式传感器3和信号转子4组成。

磁感应式传感器由永久磁铁、传感线圈和线束插头组成。

传感线圈又称信号线圈，永久磁铁上带有—个磁头，磁头正对安装在曲轴上的齿盘式信号转子，磁头与磁扼(导磁板)连接而构成导磁回路。

在齿盘式信号转子的圆周上间隔均匀地制有58个凸齿、57个小齿缺和一个大齿缺，大齿缺为基准信号标记，对应于1缸或4缸上止点前一定角度。

大齿缺所占的弧度相当于两个凸齿和三个小齿缺所占的弧度。

每个凸齿和小齿缺所占的曲轴转角均3°，大齿缺所占的曲抽转角为15°。

图1 曲轴位置传感器CPS的结构1．缸体2．齿缺(基准标记) 3．磁感应式传感器4．信号转子②磁感应式传感器的工作原理：当信号转子的凸齿接近磁头时，凸齿与磁头间的气隙减小，磁路磁阻减小，磁通量Φ增多，磁通变化率增大，感应电动势E为正(E＞0)。

简述微机控制点火系统的工作原理
微机控制点火系统是一种由微机控制的车辆点火系统，工作原理如下：
1. 传感器检测：微机控制点火系统首先接收来自各种传感器（如水温传感器、氧气传感器、曲轴位置传感器等）的信号。

这些传感器监测车辆各个方面的状态，如发动机温度、空气质量、车速等。

2. 数据处理：微机控制器接收到传感器发送的信号后，将这些数据进行处理和分析。

它根据预设的点火策略和各种参数，计算出最佳的点火时机、燃油喷射量和点火时燃油喷射持续时间等参数。

3. 点火控制：微机控制器发送相应的指令给点火系统，控制点火时机和点火能量。

它通过控制点火线圈的通断，触发点火火花塞，在气缸内点燃混合气体。

点火系统通常由点火线圈、点火模块、火花塞和高压电缆组成。

4. 循环迭代：微机控制点火系统以非常高的频率进行数据采集、处理和控制，以保持发动机的最佳工作状态。

它不断地检测和调整点火时机，以适应不同工况下的发动机需求。

微机控制点火系统工作原理简单来说就是通过传感器采集数据，经过微机控制器的处理和分析，控制点火时机和点火能量，以实现发动机的高效工作。

这种系统可以实时调整点火时机和燃
油喷射量，提高发动机的燃烧效率和动力性能，减少排放和能耗。

简要叙述微机控制点火系统的组成及工作原理微机控制点火系统是一种采用微机控制技术实现点火功能的系统。

它由以下几个主要组成部分构成：传感器、微机控制器、点火线圈和点火开关。

首先是传感器，传感器是微机控制点火系统中的重要组成部分，用于感知发动机的工作状态和环境条件。

传感器可以测量发动机的转速、曲轴位置、气缸压力、气温、机油温度和氧气含量等参数。

这些传感器会将所测得的参数信号转化为电信号，并传送给微机控制器。

其次是微机控制器，它是整个系统的核心部分。

微机控制器接收传感器传来的信号，并根据程序算法进行处理和分析。

通过与内部存储的点火曲线和参数进行比较，微机控制器可以实现精确的点火时机控制。

此外，微机控制器还可以控制喷油量、燃油喷射时机、进气门开启时间和排气门开启时间等功能，以提高发动机的性能和燃油经济性。

然后是点火线圈，点火线圈是将低电压转化为高电压的装置，用于产生足够大的电压来点燃混合气体。

微机控制器根据点火曲线和参数的要求，向点火线圈发送信号，触发线圈产生高电压脉冲。

该脉冲通过分电器传导到每个火花塞上，引发火花，并将混合气体点燃。

点火线圈的质量和性能直接影响系统的稳定性和可靠性。

最后是点火开关，点火开关控制整个点火系统的启停。

在启动发动机时，点火开关被旋转至“ON”位置，此时点火线圈随即开始工作，并通过脉冲电流使火花塞点燃混合气体，从而启动发动机。

当发动机工作正常时，点火开关通常位于“RUN”位置。

而需要停止发动机时，点火开关被旋转至“OFF”位置，此时点火系统停止工作。

微机控制点火系统的工作原理是基于精确的点火时机控制，以实现最佳的燃烧效率和发动机性能。

微机控制器接收传感器传来的数据，分析所需点火时机，并发送控制信号给点火线圈。

点火线圈根据控制信号产生高电压脉冲，使火花塞点燃混合气体。

通过微机控制，可以实现精确的点火时机调整，使发动机在各种工作状态下都能获得最佳的燃烧效率和动力输出。

总结起来，微机控制点火系统由传感器、微机控制器、点火线圈和点火开关组成。

微机控制点火系统原理过程微机控制点火系统是一种现代化的汽车点火系统，它采用微机作为控制核心，通过精确的计算和控制，实现点火时机的精确控制和优化，以提高发动机的燃烧效率和动力输出。

下面将详细介绍微机控制点火系统的原理过程。

一、点火系统的基本原理点火系统是汽车发动机正常工作的重要组成部分，其基本原理是通过点火装置产生高压电火花，引燃混合气，从而使发动机正常运转。

传统的点火系统通常采用机械分配器和点火线圈来实现，但相较之下，微机控制点火系统具有更高的精确度和可靠性。

二、微机控制点火系统的工作原理微机控制点火系统主要由传感器、微机、点火线圈和火花塞等组成。

其工作原理如下：1. 传感器检测：微机控制点火系统通过多个传感器来检测发动机的工作状态，如曲轴位置、气缸压力、进气温度和排气氧含量等。

这些传感器会将检测到的信息转换成电信号，并传输给微机进行处理。

2. 信号处理：微机接收传感器传来的信号，并经过精确的计算和分析，确定最佳的点火时机。

微机会根据发动机的工作状态和负载情况，实时调整点火时机，以提高燃烧效率和动力输出。

3. 点火信号发出：微机根据计算结果，生成点火信号，并将其发送给点火线圈。

点火线圈会将低电压信号转换成高电压信号，然后通过高压导线传输给火花塞。

4. 火花塞点火：当高压电信号到达火花塞时，电极之间的电电压会迅速增加，形成电火花，点燃混合气。

这个过程非常迅速，几乎是在一瞬间完成的。

5. 点火时机调整：微机会根据实时的工作状态和负载情况，不断调整点火时机。

在发动机高速运转时，微机会提前点火，以确保充分燃烧；在负载较大时，微机会延迟点火，以避免爆震。

三、微机控制点火系统的优势相较于传统的机械点火系统，微机控制点火系统具有以下优势：1. 点火时机更加精确：微机通过实时的计算和分析，可以精确地调整点火时机，以适应不同工况下的发动机要求，提高燃烧效率和动力输出。

2. 负载适应能力强：微机可以根据实时的负载情况，灵活调整点火时机，使发动机在不同负载下都能获得较好的燃烧效果。

简要叙述微机控制点火系统的组成及工作原
理
1 微机控制点火系统的构成
微机控制点火系统是现代汽车的重要组成部分，用于控制汽车的
点火时间和燃烧过程。

它由电子控制单元、火花塞、传感器等设备组成。

2 电子控制单元
电子控制单元(ECU)是给汽车发动机提供控制信息的主要处理芯片，它将控制信息通过传感器传递给火花塞，控制汽车的点火时间和燃烧
过程。

ECU通过多种控制方式，如智能控制、过程控制等，为汽车避免点火不良现象和燃油节省问题提供了可靠的解决方案。

3 火花塞
火花塞是现代汽车的重要部件，由金属丝和高压导线组成，具有
良好的防腐性能，可以承受高压和高温的环境，是汽车点火系统的核
心部件。

当汽车ECU发出信号，火花塞就会放出电弧，电弧穿过火花
塞提供的间隙，使汽油发生可燃化燃烧。

4 传感器
传感器是汽车上最重要的组件之一。

传感器可以检测发动机的温度、压力、位置等参数，将这些数据传递给ECU，让ECU更好地控制汽车的发动机和点火时间。

5 工作原理
当汽车的发动机启动时，ECU控制系统会获取传感器采集的发动机参数，并按照设定的点火规则控制火花塞，使之放出火花电弧，火花电弧穿过发动机腔体的空气和燃烧室中的燃料，空气温度和压力就会升高，从而实现发动机的点火。

微机控制点火系统可以控制发动机点火时间和发动机燃烧时间，提高燃油节省率，降低汽车排放，节约能源，并且可以防止点火不良现象的发生，保证汽车的发动机的正常运行。

点火系统的组成与工作原理点火系统是汽车发动机中关键的部分之一，它负责向发动机提供点火信号，将混合气体点燃从而使发动机正常运转。

本文将介绍点火系统的组成和工作原理。

一、点火系统的组成1. 火花塞：火花塞是点火系统中的核心部件之一，它负责将高压电流转化为强大的电火花，以点燃混合气体。

火花塞通常由中心电极、导电芯体、绝缘体和外壳组成。

2. 点火线圈：点火线圈是点火系统中的另一个重要组成部分，它起到将电池的低电压转换为较高电压的作用。

它由一组绕组、铁芯和引线组成，通过磁场变化实现电压的升高。

3. 点火控制模块：点火控制模块是现代汽车点火系统中智能化的部分，它通过传感器检测发动机的工作状态，并控制点火系统的工作。

点火控制模块一般由微处理器、电路板和连接器组成。

4. 电源：点火系统需要电源供电，通常是由汽车的电瓶提供。

电瓶通过发电机不断地储存和供应电能，确保点火系统的正常工作。

5. 高压线：高压线是点火系统中传递高压电流的部分，它负责将点火线圈产生的高压电流传递给火花塞。

高压线通常使用绝缘材料包裹，以防止电流丢失和绝缘失效。

二、点火系统的工作原理点火系统的工作原理可以分为两个阶段：充电阶段和放电阶段。

1. 充电阶段：在点火系统的充电阶段，电瓶提供低电压的直流电，经过点火线圈的变压作用，将电压升高，形成高压电。

此时，点火控制模块控制着点火线圈的充电时间和充电电流，确保点火线圈储存足够的电能。

2. 放电阶段：在点火系统的放电阶段，点火控制模块会从传感器获取发动机的工作状态，并根据工作状态控制点火线圈的放电。

当发动机需要点火时，点火控制模块会向点火线圈发送一个信号，触发放电操作。

点火线圈将储存的高压电能通过高压线传递给火花塞，产生高能电火花点燃混合气体。

总结起来，点火系统的组成主要包括火花塞、点火线圈、点火控制模块、电源和高压线。

而点火系统的工作原理则是通过点火控制模块对点火线圈进行充电和放电的过程，将电能转化为火花点燃混合气体。
