噪声调幅与调频干扰信号仿真分析

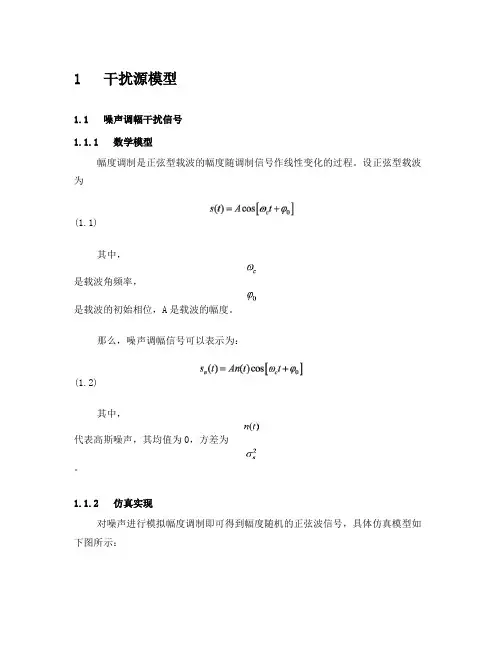

1 干扰源模型1.1 噪声调幅干扰信号1.1.1 数学模型幅度调制是正弦型载波的幅度随调制信号作线性变化的过程。

设正弦型载波为(1.1)其中，是载波角频率，是载波的初始相位，A是载波的幅度。

那么，噪声调幅信号可以表示为：(1.2)其中，代表高斯噪声，其均值为0，方差为。

1.1.2 仿真实现对噪声进行模拟幅度调制即可得到幅度随机的正弦波信号，具体仿真模型如下图所示：图1-1 噪声调幅仿真模型其中，Gaussian Noise Generator模块产生高斯噪声信号，DSB AM Modulator Passband模块对此随机信号进行双边带幅度调制。

Zero-OrderHold(零阶采样保持)模块的作用是在不改变其他仿真参数的情况下提高采样率。

这样人为提高采样率的原因是：相对于载波频率而言，随机信号的采样率不能太高，必须提高整个仿真系统的采样率，才能得到正确的正弦信号波形。

如果此模型作为子系统放在高采样率系统中，则不再需要其中的采样保持模块。

上面的模型得到的信号幅度是离散变化的，为得到幅度连续变化的正弦信号，只需在Gaussian Noise Generator模块后添加一个模拟低通滤波器模块(Analog Filter Design)。

Gaussian Noise Generator模块的采样间隔设置为0.001秒，其他参数采用默认值；幅度调制的载波频率设置为10KHz，初始相位为pi/2；零阶采样保持模块的采样间隔设置为0.00001秒。

仿真得到的示波器波形和频谱图如下：图1-2 噪声调幅波形图图1-3 噪声调幅频谱图1.1.3 使用模块介绍DSB-SC调制器部分采用Communications Blockset/Modulation/Analog Passband Modulation库中的DSBSC AM Modulator Passband模块。

对话框图如图1-4所示：图1-4 抑制载波双边带幅度调制模块对话框Carrier frequency (Hz)载波频率。

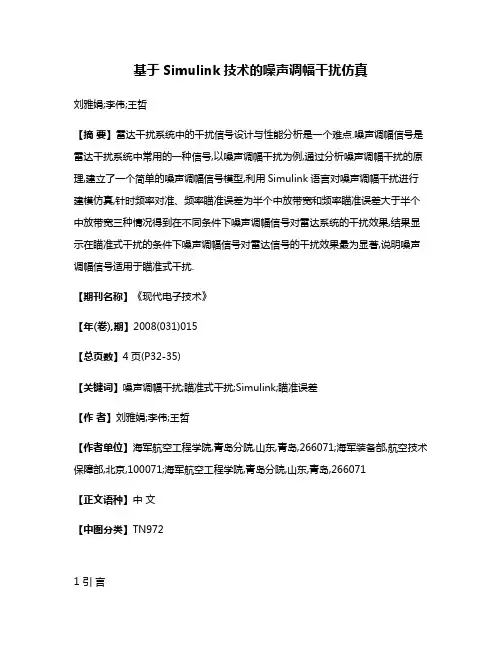

基于Simulink技术的噪声调幅干扰仿真刘雅娟;李伟;王哲【摘要】雷达干扰系统中的干扰信号设计与性能分析是一个难点.噪声调幅信号是雷达干扰系统中常用的一种信号,以噪声调幅干扰为例,通过分析噪声调幅干扰的原理,建立了一个简单的噪声调幅信号模型,利用Simulink语言对噪声调幅干扰进行建模仿真,针时频率对准、频率瞄准误差为半个中放带宽和频率瞄准误差大于半个中放带宽三种情况得到在不同条件下噪声调幅信号对雷达系统的干扰效果,结果显示在瞄准式干扰的条件下噪声调幅信号对雷达信号的干扰效果最为显著,说明噪声调幅信号适用于瞄准式干扰.【期刊名称】《现代电子技术》【年(卷),期】2008(031)015【总页数】4页(P32-35)【关键词】噪声调幅干扰;瞄准式干扰;Simulink;瞄准误差【作者】刘雅娟;李伟;王哲【作者单位】海军航空工程学院,青岛分院,山东,青岛,266071;海军装备部,航空技术保障部,北京,100071;海军航空工程学院,青岛分院,山东,青岛,266071【正文语种】中文【中图分类】TN9721 引言Simulink是一个用来对动态系统进行建模、仿真和分析的软件包。

它支持连续、离散或两者混合的线性和非线性系统，也支持具有多种采样速率的多速率系统。

另外，Simulink还提供一套图形动画的处理法，使用户可以方便地观察到仿真的整个过程。

这些功能正是进行雷达干扰技术研究分析中亟待解决的问题，本文以雷达干扰技术中的噪声调幅干扰为例，说明Simulink技术在雷达干扰技术中的应用。

2 噪声调幅干扰原理噪声调幅干扰是噪声干扰的一种，其干扰信号的载波幅度是受噪声调制的。

噪声调幅信号的数学表示式为:uj(t)=[U0+un(t)]cos ωjt(1)则噪声调幅干扰信号的功率谱密度可以表示为：GAM =4B(τ)cos ωτdτ(2)可以看出，噪声调幅信号的频谱由载频频谱和两个对称的旁频带组成，其带宽等于调制噪声频谱宽度的两倍。

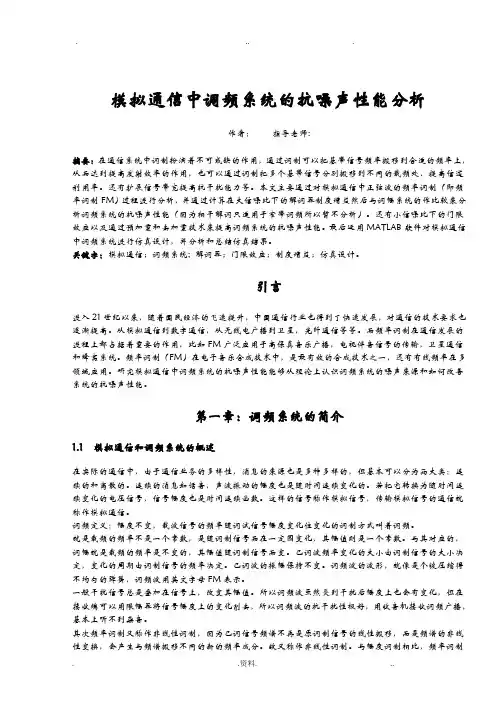

模拟通信中调频系统的抗噪声性能分析作者：指导老师:摘要：在通信系统中调制扮演着不可或缺的作用，通过调制可以把基带信号频率搬移到合适的频率上，从而达到提高发射效率的作用，也可以通过调制把多个基带信号分别搬移到不同的载频处，提高信道利用率。

还有扩展信号带宽提高抗干扰能力等。

本文主要通过对模拟通信中正弦波的频率调制（即频率调制FM）过程进行分析，并通过计算在大信噪比下的解调器制度增益然后与调幅系统的作比较来分析调频系统的抗噪声性能（因为相干解调只适用于窄带调频所以暂不分析）。

还有小信噪比下的门限效应以及通过预加重和去加重技术来提高调频系统的抗噪声性能。

最后运用MATLAB软件对模拟通信中调频系统进行仿真设计，并分析和总结仿真结果。

关键字：模拟通信；调频系统; 解调器；门限效应；制度增益；仿真设计。

引言进入21世纪以来，随着国民经济的飞速提升，中国通信行业也得到了快速发展，对通信的技术要求也逐渐提高。

从模拟通信到数字通信，从无线电广播到卫星，光纤通信等等。

而频率调制在通信发展的进程上都占据着重要的作用，比如FM广泛应用于高保真音乐广播，电视伴音信号的传输，卫星通信和蜂窝系统。

频率调制（FM）在电子音乐合成技术中，是最有效的合成技术之一，还有有线频率在多领域应用。

研究模拟通信中调频系统的抗噪声性能能够从理论上认识调频系统的噪声来源和如何改善系统的抗噪声性能。

第一章：调频系统的简介1.1 模拟通信和调频系统的概述在实际的通信中，由于通信业务的多样性，消息的来源也是多种多样的，但基本可以分为两大类：连续的和离散的。

连续的消息如话音，声波振动的幅度也是随时间连续变化的。

若把它转换为随时间连续变化的电压信号，信号幅度也是时间连续函数。

这样的信号称作模拟信号，传输模拟信号的通信就称作模拟通信。

调频定义：幅度不变，载波信号的频率随调试信号幅度变化位变化的调制方式叫着调频。

就是载频的频率不是一个常数，是随调制信号而在一定围变化，其幅值则是一个常数。

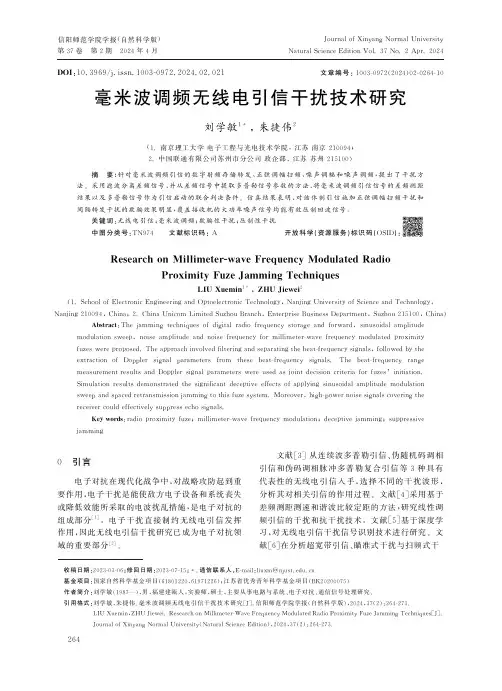

D O I :10.3969/j.i s s n .1003-0972.2024.02.021 文章编号:1003-0972(2024)02-0264-10毫米波调频无线电引信干扰技术研究刘学敏1*,朱捷伟2(1.南京理工大学电子工程与光电技术学院,江苏南京210094;2.中国联通有限公司苏州市分公司政企部,江苏苏州215100)摘 要:针对毫米波调频引信的数字射频存储转发㊁正弦调幅扫频㊁噪声调幅和噪声调频,提出了干扰方法㊂采用滤波分离差频信号,并从差频信号中提取多普勒信号参数的方法,将毫米波调频引信信号的差频测距结果以及多普勒信号作为引信启动的联合判决条件㊂仿真结果表明,对该体制引信施加正弦调幅扫频干扰和间隔转发干扰的欺骗效果明显,覆盖接收机的大功率噪声信号均能有效压制回波信号㊂关键词:无线电引信;毫米波调频;欺骗性干扰;压制性干扰中图分类号:T N 974 文献标识码:A开放科学(资源服务)标识码(O S I D ):R e s e a r c h o n M i l l i m e t e r -w a v e F r e q u e n c y Mo d u l a t e d R a d i o P r o x i m i t y F u z e J a m m i n g T e c h n i qu e s L I U X u e m i n 1*,Z H U J i e w e i2(1.S c h o o l o f E l e c t r o n i c E n g i n e e r i n g a n d O p t o e l e c t r o n i c T e c h n o l o g y ,N a n j i n g U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y,N a n j i n g 210094,C h i n a ;2.C h i n a U n i c o m L i m i t e d S u z h o u B r a n c h ,E n t e r p r i s e B u s i n e s s D e pa r t m e n t ,S u z h o u 215100,C h i n a )Ab s t r ac t :T h e j a mm i n g t e c h n i q u e s o fd i g i t a l r a d i o f re q u e n c y s t o r a g e a n df o r w a r d ,s i n u s o i d a l a m pl i t u d e m o d u l a t i o n s w e e p ,n o i s e a m p l i t u d e a n d n o i s e f r e q u e n c y f o r m i l l i m e t e r -w a v e f r e q u e n c y m o d u l a t e d p r o x i m i t yf u z e s w e r e p r o p o s e d .T h e a p p r o a c h i n v o l v e d f i l t e r i ng a n d s e p a r a t i n g th e b e a t -f r e q u e n c y si g n a l s ,f o l l o w e d b yt h e e x t r a c t i o n o f D o p p l e r s i g n a l p a r a m e t e r s f r o m t h e s e b e a t -f r e q u e n c y s i g n a l s .T h e b e a t -f r e q u e n c y r a n ge m e a s u r e m e n t r e s u l t s a n d D o p p l e r s i gn a l p a r a m e t e r s w e r e u s e d a s j o i n t d e c i s i o n c r i t e r i a f o r f u z e s i n i t i a t i o n .S i m u l a t i o n r e s u l t s d e m o n s t r a t e d t h e s i g n i f i c a n t d e c e p t i v e e f f e c t s o f a p p l y i n g s i n u s o i d a l a m pl i t u d e m o d u l a t i o n s w e e p a n d s p a c e d r e t r a n s m i s s i o n j a mm i n g t o t h i s f u z e s y s t e m.M o r e o v e r ,h i g h -p o w e r n o i s e s i g n a l s c o v e r i n gt h e r e c e i v e r c o u l d e f f e c t i v e l y s u p p r e s s e c h o s i gn a l s .K e y wo r d s :r a d i o p r o x i m i t y f u z e ;m i l l i m e t e r -w a v e f r e q u e n c y m o d u l a t i o n ;d e c e p t i v e j a mm i n g ;s u p p r e s s i v e j a mm i n g0 引言电子对抗在现代化战争中,对战略攻防起到重要作用,电子干扰是能使敌方电子设备和系统丧失或降低效能所采取的电波扰乱措施,是电子对抗的组成部分[1]㊂电子干扰直接制约无线电引信发挥作用,因此无线电引信干扰研究已成为电子对抗领域的重要部分[2]㊂文献[3]从连续波多普勒引信㊁伪随机码调相引信和伪码调相脉冲多普勒复合引信等3种具有代表性的无线电引信入手,选择不同的干扰波形,分析其对相关引信的作用过程㊂文献[4]采用基于差频测距测速和谐波比较定距的方法,研究线性调频引信的干扰和抗干扰技术㊂文献[5]基于深度学习,对无线电引信干扰信号识别技术进行研究㊂文献[6]在分析超宽带引信㊁瞄准式干扰与扫频式干 收稿日期:2023-03-06;修回日期:2023-07-15;*.通信联系人,E -m a i l :l i u x m@n ju s t .e d u .c n 基金项目:国家自然科学基金项目(61801220,61971226);江苏省优秀青年科学基金项目(B K 20200075) 作者简介:刘学敏(1987 ),男,福建建瓯人,实验师,硕士,主要从事电路与系统㊁电子对抗㊁通信信号处理研究㊂ 引用格式:刘学敏,朱捷伟.毫米波调频无线电引信干扰技术研究[J ].信阳师范学院学报(自然科学版),2024,37(2):264-273.L I U X u e m i n ,Z HU J i e w e i .R e s e a r c h o n M i l l i m e t e r -W a v e F r e q u e n c y M o d u l a t e d R a d i o P r o x i m i t y F u z e J a mm i n g T e c h n i qu e s [J ].J o u r n a l o f X i n y a n g N o r m a l U n i v e r s i t y(N a t u r a l S c i e n c e E d i t i o n ),2024,37(2):264-273.462信阳师范学院学报(自然科学版)J o u r n a l o f X i n y a n g N o r m a l U n i v e r s i t y第37卷 第2期 2024年4月N a t u r a l S c i e n c e E d i t i o n V o l .37N o .2A pr .2024扰信号特征基础上,构建了干扰信号与超宽带无线电引信交互作用模型㊂文献[7-11]在引信信号调制方式识别方面对双谱切片㊁神经网络和深度残差学习等方面进行了深入的研究,这给引信干扰从对抗信号识别方面带来了新的思路,将引信干扰技术与神经网络㊁高阶谱分析等相结合[12-14],有望促进电子对抗的成效㊂毫米波调频引信频段具有较高的频率,因此具有较大的带宽和较高的分辨率㊂这使得毫米波引信能够在复杂的环境中准确地探测目标,并且对于不同类型的干扰具有较强的抵抗能力㊂对于拥有优良抗干扰性能的对地毫米波调频无线电引信,研究正弦调幅扫频和间隔转发这两种欺骗性干扰㊁噪声调幅和噪声调频这两种压制性干扰施加在该种引信时的干扰效果,对探究对地调频无线电引信干扰这一课题具有重要的意义㊂1毫米波调频引信系统分析及仿真毫米波调频引信通过毫米波调频信号发生器产生锯齿波调制信号,在压控振荡器V C O中进行频率调制,从而得到锯齿波调频信号㊂该信号通过引信发射天线向外辐射前需经过功率放大,遇到目标后反射回来,得到延迟随距离变化的毫米波调频回波信号,由引信系统接收端接收,将其通过低噪放后与本振信号混频,进行低通滤波便可得到差频信号[15],再经信号处理后提取所需目标距离㊁速度等信息,并作为系统输出的依据,进行门限判决后,向执行级输出启动指令㊂引信系统框图见图1㊂图1毫米波调频引信工作原理示意图F i g.1W o r k i n g p r i n c i p l e d i a g r a m o fm i l l i m e t e r w a v e F M f u z e1.1毫米波调频引信系统信号分析毫米波调频引信发射信号u t(t)为u t(t)=U t c o s(2π(f0t+k t22)),(1)式中:k表示调频斜率,f0表示发射信号中心频率,U t表示发射信号的幅度㊂引信与目标存在相对运动的回波信号延时,τ=2(R-v t)c,(2)式中:τ为回波信号,c表示光速,v表示弹目相对速度,R表示弹目相对距离㊂回波信号u r(t)可表示为u r(t)=U r c o s(2π(f0(t-τ)+k(t-τ)22)),(3)式中:U r表示回波信号的幅度㊂将本振信号与规则区内回波信号进行混频,通过低通滤波后输出的信号u I(t)为u I(t)=12U t U r c o s(2π(kτ22-k tτ-f0τ))㊂(4)考虑到回波信号延时在几百纳秒以内,因此τ的二次项可忽略不计,随后对信号归一化处理: u i(t)=u I c o s(2π(kτ-f d)t-φ)=u I c o s(2πf i t-φ),(5)式中:f d=2v/λ=2v f0/c为多普勒频率[5],λ为发射信号中心频率对应信号的波长,相位φ= 4πR0f0/c,f i为差频信号频率㊂可推导多普勒信号频率与弹目相对速度之间的关系为v=f d㊃c2f0㊂(6)差频信号频率与弹目相对距离R的关系为Rʈ(f i+f d)2k c㊂(7) 1.2毫米波调频引信信号处理方法及系统仿真通过时域欠采样,得到多普勒信号,然后进行频率测量,从而推算出速度信息㊂多普勒信号进行F F T时,拥有较多的采样点数,因此,选定毫米波调频引信参数时,多普勒信号频率与差频信号频率至少需要存在一个数量级的差距,测速结果才相对准确㊂由式(7)可知,引信信号处理模块从目标回波信号中测出差频信号频率,随后补偿多普勒频率就可以获得实时弹目距离信息㊂如果采用F F T测频,那么在对差频信号中的不规则区测频时结果不准确,会导致测距结果出现误差㊂为了避免这种情况,应尽量避开差频信号的不规则区㊂通常选择对单个调制周期内的差频信号进行F F T采样,但是这会导致测频分辨率较低,所以采用C Z T算法[6]对差频信号进行频谱细化处理,提高测距精度㊂毫米波调频引信系统设定启动判断条件为: 1)距离门限设置:测距结果为6~12m;2)速度门限设置:多普勒频率在引信门限范围内,即测562刘学敏,朱捷伟.毫米波调频无线电引信干扰技术研究速结果在设定门限范围内;3)当速度㊁距离同时满足门限要求时,引信输出启动信号㊂毫米波调频引信仿真参数如表1所示㊂表1 毫米波调频引信仿真参数表T a b .1 S i m u l a t i o n p a r a m e t e r s o f m i l l i m e t e r w a v e F M f u z e仿真运行距离/m 采样频率/MH z 载波频率/G H z调制周期/μs 29100242调频频偏/MH z 初始相对距离/m相对速度/(m ㊃s -1)起爆距离/m 100305008 确定系统参数以及特征参量门限如下:1)低通滤波器参数:混频后经过低通滤波器提取多普勒信号,因此低通滤波器的截止频率f b 应大于f dm a x ,此处设置为200k H z ㊂2)判决门限:引信落速范围100~1200m /s,对应多普勒频率范围是16~192k H z㊂根据表1参数,当引信竖直落速v =500m /s㊁引信信号处理模块在弹目相对距离为30m 时,开始工作㊂当测距结果㊁测速结果同时满足引信启动门限时,引信在距目标7.8m 处输出启动信号㊂毫米波调频引信基于差频信号的测距测速算法仿真结果如图2所示㊂图2 基于差频信号的测距测速算法仿真结果F i g .2 S i m u l a t i o n r e s u l t s o f r a n g i n g a n d v e l o c i t y m e a s u r e m e n t a l g o r i t h m b a s e d o n d i f f e r e n t i a l f r e q u e n c y s i gn a l 由图2可知,随着炮弹向目标靠近,测距结果也随之减小,图2(d )显示引信的测距误差,在弹目相对距离为30~5m 的过程中,最大相对误差小于0.5m ㊂此处系统仿真采样率设置为100MH z ,延迟τ为10n s ,理论测距精度为ΔR =c ㊃τ/2=1.5m ㊂图2(e)为测速误差波形图,可以看出测速误差小,测速结果稳定,测速误差保持在1m /s 左右㊂引信在距目标7.8m 处输出启动信号㊂测距测速模块的设计可以满足毫米波调频引信的需求㊂2 毫米波调频引信干扰在地面作战中,根据敌我火力和待掩护目标位置,干扰机通常位于我方阵地前方,并分布在弹道两侧以确保安全㊂干扰机以20ʎ 40ʎ仰角发射干扰信号,形成一个圆锥形区域,覆盖炮弹的弹道轨迹[16]㊂图3展示了干扰机与弹道轨迹的几何位置关系㊂图3 干扰机与弹道轨迹的几何位置关系F i g.3 G e o m e t r i c p o s i t i o n r e l a t i o n b e t w e e n j a m m e r a n d t r a j e c t o r y2.1 欺骗性干扰2.1.1 正弦调幅扫频干扰毫米波调频引信施加的扫频式[17]干扰,其频率范围较宽,ΔF j =(2~5)ΔF r ,f s =F j (t ), t ɪ[0,T ],(8)662第37卷 第2期信阳师范学院学报(自然科学版) h t t p ://j o u r n a l .x yn u .e d u .c n 2024年4月式中:ΔF r表示引信接收机带宽;ΔF j表示干扰机干扰带宽;f s表示干扰的中心频率,是以T为周期的连续函数㊂干扰机中心频率以某一固定的频率发生跳变,在每个频率点会停留一段时间,干扰信号在该时间段内可视为受幅度调制的单频信号,表示为J(t)=U j c o s(2πf a(t-τj)+φa)ˑc o s(2πf j(t-τj)+φj),(9)式中:U j表示干扰信号的幅度,f a表示调制信号的频率,τj表示干扰信号延时,φj表示干扰信号载波的初始相位,φa表示调制信号初始相位㊂设毫米波调频引信的本振信号s(t)为s(t)=U t c o s(2πf0t+φt(t)),(10)式中:U t为本振信号幅度,f0为中心频率,φt(t)表示相位函数㊂引信本振信号与干扰信号混频得到差频信号u j(t):u j(t)=U t U j2c o s(2πf a(t-τj)+φa)ˑc o s(2π(Δf-fd j)t+φt(t)+φj),(11)式中:f d j为干扰信号产生的欺骗性多普勒频率,Δf=f i-f0为干扰信号中心频率与引信本振信号中心频率之差㊂此时,差频信号仍是毫米波调频信号,测频处理时,Δf和引信调制频偏ΔF M的大小关系㊁C Z T 算法采样点数的选取,都会影响测频的准确性㊂2.1.2间隔转发干扰改变干扰延时是成功进行距离欺骗的关键[18]㊂为了进行速度欺骗,干扰机通常对干扰信号进行多普勒频率调制,以匹配引信的门限[19]㊂图4为引信发射信号和转发式干扰信号的时频图㊂图4引信发射信号和转发式干扰信号时频图F i g.4T i m e-f r e q u e n c y d i a g r a m o f f u z e t r a n s m i t t i n gs i g n a l a n d f o r w a r d j a m m i n g s i g n a l图4中实线和虚线分别表示发射信号㊁转发式干扰信号的时频曲线,f i j表示干扰信号产生的差频频率,τj e表示干扰延时㊂f i j能否成功通过引信信号处理模块的低通滤波器,与干扰信号延时有关㊂当干扰延时τj e匹配到引信延时,才能得到理想的差频信号频率㊂设引信距离门限为(R p1, R p2),则干扰延时范围如式(12)㊂τj eɪ(n T M-τp1,n T M-τp2)ɣ(n T M+τp1,n T M+τp2),(12)式中:n表示间隔转发次数,T M表示调制信号周期㊂将式(12)中的区间称为 起爆延时区间 ,由式(2)可得τp1和τp2,τp1=2(R p1-v t)c,τp2=2(R p2-v t)c㊂(13)若对截获的引信发射信号片段直接转发一次,则信号处理过程中,干扰信号模拟回波信号的时延固定且很小,使干扰延时控制在上述两个区间内的概率很小㊂所以这里采用基于D R F M的间隔转发式干扰[20](图5)㊂假设干扰方侦察到引信发射的毫米波调频信号后,并已识别出信号类型㊁参数等关键信息㊂干扰机截取长度为N T M的引信信号进行采样存储,最后将截取的信号进行多次重复,并以固定间隔时间Δτ进行转发㊂图5基于D R F M的间隔转发式干扰示意图F i g.5S c h e m a t i c d i a g r a m o f i n t e r v a l f o r w a r d i n gj a m m i n g b a s e d o n D R F M引信本振信号与干扰信号之间的延时为τ1=2R j c+τs+n(N T M+Δτ),(14)式中:n表示间隔转发次数,R j表示干扰机与引信的实时距离,Δτ表示转发间隔,τs为干扰机处理信号所需时间㊂同样可以用l T M+τj表示τ1,其中l为正整数,τj<T M㊂引信接收端接收的干扰信号u j(t)为u j(t)=U j c o s(2π(f0(t-l T M-τj)+k(t-l T M-τj)22))㊂(15)信号延时为l T M+τj和延时为τj的信号差频相同,因此可将式(15)转化为u j1(t)=U j c o s(2π(f0(t-τj)+k(t-τj)22))㊂(16)将引信本振信号与u j1(t)混频,经过低通滤波762刘学敏,朱捷伟.毫米波调频无线电引信干扰技术研究器后输出为u i j(t)=U t U j2c o s(2πkτj t-φ0),(17)式中:φ0为输出信号的相位㊂2.2压制性干扰2.2.1噪声调幅干扰在对毫米波调频引信施加压制性干扰时,接收端会同时接收干扰信号和回波信号㊂此时差频信号为干扰信号㊁回波信号共同与引信信号本振混频滤波后的输出㊂引信以瞄准式噪声调幅干扰[21]为例,研究施加噪声调幅干扰时毫米波调频引信的工作状态㊂噪声调幅干扰信号可表示为J(t)=(U j+u n(t))c o s(2πf j t+φj),(18)式中:f j表示噪声调幅信号的中心频率,U j表示干扰信号幅度,u n(t)是方差为σ2n㊁均值为零的噪声,瞄准式干扰下f jʈf0,φj表示调幅干扰信号初始相位㊂毫米波调频引信本振信号为s(t)=U t c o s(2πf0t+φt(t)),(19)式中:U t为本振信号幅度,φt(t)=πΔF M f M t2,f M 表示调制信号频率㊂引信本振与噪声调幅干扰信号混频得到u j(t)=U t2(U j+u n(t))c o s(φt(t)-φj)㊂(20)干扰信号的频谱表达式为U j(f)=U j U t2ð+肀n=-肀F nδ(f-n f M)+U t2ð+肀n=-肀F n U n(f-n f M),(21)式中:F n为u j(t)的相位部分进行傅里叶级数展开的傅里叶级数值,δ(f)为本振信号频频,U n(f)为调制噪声信号u n(t)的频谱㊂由式(21)可知,引信本征信号与噪声调幅干扰信号混频后,频谱为离散锯齿调频信号频谱和调制噪声频谱的累加㊂要提高压制干扰效率,干扰信号要尽可能地对准毫米波调频引信系统的中心频率f0,在确保噪声带宽覆盖引信接收机带宽时,尽可能减小噪声带宽㊂2.2.2噪声调频干扰根据上文,噪声调频干扰信号[22]表达式为J(t)=U j c o s(2πf j t+2πk F Mʏt0u(τ)dτ+φ)㊂(22)调制噪声u(τ)的功率谱为G n(f)=σ2nΔF n,0ɤfɤΔF n,0,其他㊂(23)令m f e=k F Mσn/ΔF n,m f e为有效调频系数,ΔF n为噪声的调制带宽㊂有效调频系数m f e的大小与干扰信号的功率谱G j(f)变化规律如图6所示㊂图6噪声调频干扰频谱示意图F i g.6S p e c t r u m d i a g r a m o f n o i s e F M i n t e r f e r e n c e调制系数越大,带宽越大,功率越小;调制系数越小,带宽越小,功率越大㊂为了得到更好的干扰效果,取参数m f e=0.2㊂噪声调频信号与毫米波调频引信发射信号的下混频信号为S j(t)=U m U j2c o s(2πΔf t+φ(t)-2πk F Mʏt0u(τ)dτ-φ),(24)式中:U m为调频引信发射信号的幅度,Δf为差频,φ(t)-φ为相位差㊂同理,可以求出下混频信号频谱表达式为S(f)=U m U j2ð肀n=-肀F n F(f-Δf-n f M),(25)式中:F(f)是调制信号2πk F Mʏt0u(τ)dτ的频谱㊂由表达式可知,毫米波调频引信在被施加噪声调频干扰时,调制信号的频谱经过频谱搬移形成混频信号的频谱,频谱搬移间隔为毫米波调频引信的调制频率f M㊂3干扰仿真实验与分析3.1欺骗性干扰仿真分析3.1.1正弦调幅扫频干扰仿真分析根据2.1.1节的分析,取毫米波调频引信正弦调幅扫频干扰参数如表2㊂干扰机采用正弦调幅扫频欺骗性干扰时,干扰机特征参数设置为:干扰机发射功率P j=45 d B m,干扰机天线增益G j=10d B,欺骗性干扰仿862第37卷第2期信阳师范学院学报(自然科学版)h t t p://j o u r n a l.x y n u.e d u.c n2024年4月真距离R j =20m ㊂引信系统特征参数设置同1.2节,干扰信号功率远大于引信发射信号,接收时部分干扰信号会由引信接收天线旁瓣接收㊂欺骗性干扰下,毫米波调频引信正弦调幅扫频干扰仿真结果如图7所示㊂表2 毫米波调频引信正弦调幅扫频干扰参数表T a b .2 S i n u s o i d a l a m -s w e e pi n t e r f e r e n c e p a r a m e t e r s o f m i l l i m e t e r w a v e F M f u z e参数取值仿真运行距离20m仿真初始距离100m 干扰机方位X 轴0m干扰机方位Y 轴100m干扰机方位Z 轴0m参数取值调幅频率50k H z扫频带宽430MH z 扫频步长500k驻留时间1m s相对速度500m /s图7 毫米波调频引信正弦调幅扫频干扰仿真结果F i g .7 S i m u l a t i o n r e s u l t s o f s i n u s o i d a l a m pl i t u d e -m o d u l a t e d s w e e pi n t e r f e r e n c e o f m i l l i m e t e r w a v e F M f u z e 扫频驻留时间为1m s ,引信运动0.5m ,如图7(a )中每一格 小阶梯 的宽度即为0.5m ㊂测距结果总体趋势符合向目标靠近的规律,并按一定周期出现重复㊂多普勒信号被正弦调幅扫频信号干扰,速度在150~800m /s 之间来回跳变,符合多普勒门限㊂由仿真结果可知,当对毫米波调频引信施加正弦调幅扫频干扰㊁距离门限和多普勒门限同时满足启动条件时,引信在距目标97.99m 处输出启动信号㊂因此,正弦调幅扫频干扰对毫米波调频引信干扰有效㊂3.1.2 间隔转发干扰仿真分析根据2.1.2节的分析,将τs 视为定值,此时干扰信号产生的差频信号频率主要由τj 决定,而干扰距离R j 和间隔转发次数n 决定干扰延时τj 的大小,R j 的变化产生了欺骗多普勒频率f d j ㊂干扰机若要完成一个完整的干扰延时周期,则此时的递增量n Δτ应该覆盖一整个调制周期T M ㊂在每个转发干扰周期内,理论上存在一次或多次干扰延时满足引信起爆延时门限㊂干扰机采用间隔转发欺骗性干扰时,干扰机特征参数设置为:干扰机发射功率P j =45d B m ,干扰机天线增益G j =10d B ㊂引信系统特征参数设置同1.2节,干扰信号功率远大于引信发射信号㊂设置毫米波调频引信间隔转发干扰参数如表3㊂表3 毫米波调频引信间隔转发干扰参数T a b .3 I n t e r f e r e n c e p a r a m e t e r s o f m i l l i m e t e rw a v e F M f u z e i n t e r v a l f o r w a r d i n g参数取值仿真运行距离10m仿真初始距离100m干扰机方位X 轴0m干扰机方位Y 轴100m参数取值转发间隔时间2n s单次转发信号周期10干扰机方位Z 轴0m相对速度500m /s毫米波调频引信间隔转发干扰仿真结果如图8所示㊂在干扰机工作时间内,转发多个干扰周期信号,测距结果显示弹目距离变小,呈周期性变化,说明干扰延时τj 满足欺骗性干扰对延时的要求,并随着弹目的靠近,多普勒信号受干扰信号影响,速度也呈现一定规律起伏变化㊂由仿真结果可知,当对毫米波调频引信施加间隔转发干扰㊁弹目距离满足距离门限,同时多普勒信号幅度满足多普勒门限,引信在距目标98.2m 处输出启动信号,因此间隔转发干扰对毫米波调频引信干扰有效㊂962刘学敏,朱捷伟.毫米波调频无线电引信干扰技术研究图8 毫米波调频引信间隔转发干扰仿真结果F i g.8 S i m u l a t i o n r e s u l t s o f m i l l i m e t e r w a v e F M f u z e i n t e r v a l f o r w a r d i n gi n t e r f e r e n c e 3.2 压制性干扰仿真分析3.2.1 噪声调幅干扰仿真分析噪声调幅干扰仿真如图9所示㊂信干比为-5d B 时毫米波调频引信受噪声调幅干扰,测距测速[23]结果会发生抖动,但是抖动点数很小,不影响测速结果和测距结果整体规律,测距测速结果依然满足引信启动门限,引信在9.6m 处起爆,压制性干扰失效㊂如图10所示,信干比为-10d B 时毫米波调频引信受噪声调幅干扰,测距测速结果会发生剧烈抖动,测速结果和测距结果整体规律被破坏,测距测速结果无法同时满足引信启动门限,引信 哑火 ,压制性干扰成功㊂3.2.2 噪声调频干扰仿真分析如图11所示,信干比为-5d B 时毫米波调频引信受噪声调频干扰,测距测速结果会发生抖动,但是抖动点数有限,不影响测速结果和测距结果整体规律,测距测速结果依然满足引信启动门限,引信在9.6m 处起爆,压制性干扰失效㊂图9 信干比为-5d B 时毫米波调频引信噪声调幅干扰仿真结果F i g .9 S i m u l a t i o n r e s u l t s o f MMW F M f u z e n o i s e a m pl i t u d e -m o d u l a t e d i n t e r f e r e n c e w h e n s i g n a l -t o -d r y ra t i o i s -5d B 图10 信干比为-10d B 时毫米波调频引信噪声调幅干扰仿真结果F i g.10 S i m u l a t i o n r e s u l t s o f MMW F M f u z e n o i s e a m pl i t u d e -m o d u l a t e d i n t e r f e r e n c e w h e n s i g n a l -t o -d r y ra t i o i s -10d B 072第37卷 第2期信阳师范学院学报(自然科学版) h t t p ://j o u r n a l .x yn u .e d u .c n 2024年4月图11信干比为-5d B时毫米波调频引信噪声调频干扰仿真结果F i g.11S i m u l a t i o n r e s u l t s o f F M n o i s e i n t e r f e r e n c e o fm i l l i m e t e r w a v e F M f u z e w h e n s i g n a l-t o-d r yr a t i o i s-5d B如图12所示,信干比为-10d B时毫米波调频引信受噪声调频干扰,测距测速结果会发生抖动,但是测距测速结果依然有一定概率满足引信启动门限,引信在9.6m处起爆,压制性干扰失效㊂如图13所示,信干比为-15d B时毫米波调频引信受噪声调频干扰,测距测速结果会发生剧烈抖动,整体规律被破坏,无法同时满足引信启动门限,引信 哑火 压制性干扰成功㊂基于以上分析,对引信进行100次噪声调幅㊁调频干扰对比实验,控制信干比为变量,模拟在不同信干比下的引信启动情况,结合毁伤效果探究噪声调幅㊁调频干扰对毫米波调频引信的作用规律和效果㊂图12信干比为-10d B时毫米波调频引信噪声调频干扰仿真结果F i g.12S i m u l a t i o n r e s u l t s o f F M n o i s e i n t e r f e r e n c e o f m i l l i m e t e r w a v e F M f u z e w h e n s i g n a l-t o-d r y r a t i o i s-10d B图13信干比为-15d B时毫米波调频引信噪声调频干扰仿真结果F i g.13S i m u l a t i o n r e s u l t s o f F M n o i s e i n t e r f e r e n c e o f m i l l i m e t e r w a v e F M f u z e w h e n s i g n a l-t o-d r y r a t i o i s-15d B172刘学敏,朱捷伟.毫米波调频无线电引信干扰技术研究图14为不同信干比下噪声调幅㊁调频干扰对毫米波调频引信干扰成功概率㊂图14不同信干比下噪声调幅㊁调频干扰对毫米波调频引信干扰成功概率F i g.14P r o b a b i l i t y o f j a m m i n g s u c c e s s o f MMW F M f u z ew i t h a m p l i t u d e m o d u l a t i o n a n d f r e q u e n c y m o d u l a t i o nn o i s e a t d i f f e r e n t s i g n a l-t o-d r y r a t i o由图14可知,当毫米波调频引信被施加同样功率的噪声调幅㊁调频干扰信号时,相同信干比下的噪声调幅干扰信号对毫米波调频引信的干扰效果更好;干扰成功率会随着干扰信号功率的增大而变高,即信干比变低,干扰成功概率越大㊂所以噪声调幅干扰信号的干扰效率要高于噪声调频信号㊂信干比越低,干扰功率越大,干扰成功率越高㊂4结束语针对毫米波调频引信的数字射频存储转发㊁正弦调幅扫频㊁噪声调幅和噪声调频,提出了干扰方法㊂仿真结果表明:虽然毫米波调频引信由于工作频段优势具备较强的抗干扰性能,但也正是基于这一点,其往往忽略了抗干扰方法的研究设计,本文仿真结果验证了所提干扰波形和干扰方法对其干扰的有效性㊂后续将继续探究所提干扰方法的工程实现方法,解决其中涉及的瞬时带宽㊁存储深度及干扰策略等问题,为引信干扰机的设计提供指导思路㊂参考文献:[1]赵惠昌,张淑宁.电子对抗理论与方法[M].北京:国防工业出版社,2010.Z HA O H u i c h a n g,Z HA N G S h u n i n g.T h e o r y a n d m e t h o d s o f e l e c t r o n i c c o u n t e r m e a s u r e s[M].B e i j i n g:N a t i o n a lD e f e n s e I n d u s t r y P r e s s,2010.[2]赵惠昌.无线电引信设计原理与方法[M].北京:国防工业出版社,2012.Z HA O H u i c h a n g.D e s i g n p r i n c i p l e s a n d m e t h o d s o f r a d i o f u z e[M].B e i j i n g:N a t i o n a l D e f e n s e I n d u s t r y P r e s s,2012.[3]余成.干扰信号构建及其对无线电引信干扰效能分析[D].太原:中北大学,2021.Y U C h e n g.C o n s t r u c t i o n o f j a mm i n g s i g n a l a n d a n a l y s i s o f j a mm i n g e f f i c i e n c y t o r a d i o f u z e[D].T a i y u a n:N o r t h U n i v e r s i t y o f C h i n a,2021.[4]蒋旭峰.线性调频引信干扰与抗干扰技术研究[D].南京:南京理工大学,2020.J I A N G X u f e n g.R e s e a r c h o n l i n e a r f r e q u e n c y m o d u l a t i o n f u z e j a mm i n g a n d a n t i-j a mm i n g t e c h n i q u e s[D].N a n j i n g: N a n j i n g U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y,2020.[5]王旭.基于深度学习的无线电引信干扰识别技术研究[D].沈阳:沈阳理工大学,2022.WA N G X u.R e s e a r c h o n r a d i o f u z e i n t e r f e r e n c e i d e n t i f i c a t i o n t e c h n o l o g y b a s e d o n d e e p l e a r n i n g[D].S h e n y a n g: S h e n y a n g L i g o n g U n i v e r s i t y,2022.[6]董二娃,郝新红,闫晓鹏,等.扫频式干扰对超宽带无线电引信干扰机理[J].兵工学报,2023,44(4):1006-1014.D O N GE r w a,HA O X i n h o n g,Y A N X i a o p e n g,e t a l.R e s e a r c h o n i n t e r f e r e n c e m e c h a n i s m o f s w e p t-f r e q u e n c yj a mm i n g t o UW B r a d i o f u z e[J].A c t a A r m a m e n t a r i i,2023,44(4):1006-1014.[7] L I U X u e m i n,S O N G Y a o l i a n g,C H E N K u i y u,e t a l.M o d u l a t i o n r e c o g n i t i o n o f l o w-S N R U A V r a d a r s i g n a l s b a s e d o nb i s p ec t r a l s l i c e s a nd G A-B P ne u r a l n e t w o r k[J].D r o n e s,2023,7(7):472.[8] C H E N K u i y u,Z HA N G S h u n i n g,Z HU L i n g z h i,e t a l.M o d u l a t i o n r e c o g n i t i o n o f r a d a r s i g n a l s b a s e d o n a d a p t i v es i n g u l a r v a l u e r e c o n s t r u c t i o n a n d d e e p r e s i d u a l l e a r n i n g[J].S e n s o r s,2021,21(2):449.[9] C H E N K u i y u,Z HA N G J i n g y i,C H E N S i,e t a l.A u t o m a t i c m o d u l a t i o n c l a s s i f i c a t i o n o f r a d a r s i g n a l s u t i l i z i n g X-n e t[J].D i g i t a l S i g n a l P r o c e s s i n g,2022,123:103396.[10] T A N Y a w e n,WA N G J i a d a i,L I U J i a j i a,e t a l.B l o c k c h a i n-a s s i s t e d d i s t r i b u t e d a n d l i g h t w e i g h t a u t h e n t i c a t i o n s e r v i c ef o r i n d u s t r i a l u n m a n n e d a e r i a l v e h i c l e s[J].I E E E I n t e r n e t o f T h i ng s J o u r n a l,2022,9(18):16928-16940.[11] C H E N K u i y u,Z HU L i n g z h i,C H E N S i,e t a l.D e e p r e s i d u a l l e a r n i n g i n m o d u l a t i o n r e c o g n i t i o n o f r a d a r s i g n a l su s i n g h i g h e r-o r d e r s p e c t r a l d i s t r i b u t i o n[J].M e a s u r e m e n t,2021,185:109945.272第37卷第2期信阳师范学院学报(自然科学版)h t t p://j o u r n a l.x y n u.e d u.c n2024年4月刘学敏,朱捷伟.毫米波调频无线电引信干扰技术研究[12]李艳灵,王莎莎,杨志鹏.一种改进的多任务级联卷积神经网络人脸检测算法[J].信阳师范学院学报(自然科学版),2022,35(4):651-655.L I Y a n l i n g,WA N G S h a s h a,Y A N G Z h i p e n g.A n i m p r o v e d m u l t i-t a s k c a s c a d e c o n v o l u t i o n n e u r a l n e t w o r k f a c ed e t e c t i o n a l g o r i t h m[J].J o u r n a l o f X i n y a n g N o r m a l U n i v e r s i t y(N a t u r a l S c i e n c e E d i t i o n),2022,35(4):651-655.[13]肖立志,张争.基于递归卷积神经网络的行人检测方法[J].信阳师范学院学报(自然科学版),2021,34(4):655-660.X I A O L i z h i,Z HA N G Z h e n g.P e d e s t r i a n d e t e c t i o n m e t h o d b a s e d o n r e c u r r e n t c o n v o l u t i o n a l n e u r a l n e t w o r k s[J].J o u r n a l o f X i n y a n g N o r m a l U n i v e r s i t y(N a t u r a l S c i e n c e E d i t i o n),2021,34(4):655-660.[14]郭华平,王锐,王敬,等.面向人群计数的对偶卷积神经网络[J].信阳师范学院学报(自然科学版),2021,34(4):650-654.G U O H u a p i n g,WA N G R u i,WA N G J i n g,e t a l.D u a l c o n v o l u t i o n a l n e u r a l n e t w o r k s f o r c r o w d c o u n t i n g[J].J o u r n a lo f X i n y a n g N o r m a l U n i v e r s i t y(N a t u r a l S c i e n c e E d i t i o n),2021,34(4):650-654.[15]黄亮.锯齿波调频探测系统信号处理研究与实现[D].南京:南京理工大学,2016.HU A N G L i a n g.R e s e a r c h a n d i m p l e m e n t a t i o n o f s i g n a l p r o c e s s i n g f o r s a w t o o t h w a v e f r e q u e n c y m o d u l a t e d d e t e c t i o n s y s t e m[D].N a n j i n g:N a n j i n g U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y,2016.[16]侯平.对地无线电引信干扰模式及干扰效果研究[D].南京:南京理工大学,2018.HO U P i n g.S t u d y o n g r o u n d r a d i o p r o x i m i t y f u z e j a mm i n g m o d e s a n d j a mm i n g e f f e c t[D].N a n j i n g:N a n j i n g U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y,2018.[17]韩晨,牛英滔,夏志,等.线性扫频干扰检测算法及抗干扰方法研究[J].计算机应用研究,2020,37(1):267-270,274.HA N C h e n,N I U Y i n g t a o,X I A Z h i,e t a l.D e t e c t i o n a l g o r i t h m a n d a n t i-j a mm i n g m e t h o d f o r l i n e a r s w e e p i n g j a mm i n g w i t h l o w c o m p l e x i t y[J].A p p l i c a t i o n R e s e a r c h o f C o m p u t e r s,2020,37(1):267-270,274.[18]谌睿.间歇采样转发干扰特性研究与抗干扰波形设计[D].长沙:国防科技大学,2017.C H E N R u i.R e s e a r c h o n c h a r a c t e r i s t i c s o f i n t e r m i t t e n t s a m p l i n g r e t r a n s m i s s i o n j a mm i n g a n d a n t i-j a mm i n g w a v e f o r md e s i g n[D].C h a n g s h a:N a t i o n a l U n i v e r s i t y o f D e f e n s e T e c h n o l o g y,2017.[19]周健,孙芸,孙晓玮.毫米波探测器多普勒信号分析与目标识别方法研究[J].红外,2019,40(12):22-27,43.Z HO U J i a n,S U N Y u n,S U N X i a o w e i.R e s e a r c h o n d o p p l e r s i g n a l a n a l y s i s a n d t a r g e t r e c o g n i t i o n m e t h o d o f m i l l i m e t e r w a v e d e t e c t o r[J].I n f r a r e d,2019,40(12):22-27,43.[20]侯晓宇.高性能D R F M干扰机研究与实现[D].杭州:中国计量大学,2020.HO U X i a o y u.R e s e a r c h a n d i m p l e m e n t a t i o n o f h i g h p e r f o r m a n c e D R F M j a mm e r[D].H a n g z h o u:C h i n a J i l i a n g U n i v e r s i t y,2020.[21]路翠华,周洪庆,刘华章.调频引信中噪声调幅干扰的自适应抑制[J].海军航空工程学院学报,2015,30(4):341-344.L U C u i h u a,Z HO U H o n g q i n g,L I U H u a z h a n g.A d a p t i v e n o i s e AM i n t e r f e r e n c e s u p p r e s s i o n i n f r e q u e n c y-m o d u l a t e df u z e[J].J o u r n a l o f N a v a l A v i a t i o n U n i v e r s i t y,2015,30(4):341-344.[22]李永松,吕昊,刘玉娇.噪声调频干扰技术研究及F P G A实现[J].电子科技,2015,28(4):139-141,165.L I Y o n g s o n g,L Y U H a o,L I U Y u j i a o.R e s e a r c h o n n o i s e F M j a mm i n g a n d i t s r e a l i z a t i o n o n F P G A[J].E l e c t r o n i c S c i e n c e a n d T e c h n o l o g y,2015,28(4):139-141,165.[23]郭晨曦,郝新红,栗苹,等.毫米波调频引信的优化二维F F T信号处理算法[J].北京航空航天大学学报,2020,46(1):220-228.G U O C h e n x i,HA O X i n h o n g,L I P i n g,e t a l.O p t i m i z e d t w o-d i m e n s i o n a l F F T s i g n a l p r o c e s s i n g a l g o r i t h m f o rm i l l i m e t e r-w a v e F M f u z e[J].J o u r n a l o f B e i j i n g U n i v e r s i t y o f A e r o n a u t i c s a n d A s t r o n a u t i c s,2020,46(1):220-228.责任编辑:任长江372。

噪声调幅干扰matlab噪声调幅干扰(matlab)是指在使用调幅技术传输信息时，由于外部环境的干扰，例如电磁干扰、杂波等，导致接收端收到的信号带有噪声。

这种噪声可能会严重影响信息的传输质量，使得接收端无法正确地解码信息。

因此，如何有效地减小或消除噪声对调幅信号的干扰，成为了一项重要的研究课题。

在matlab上，我们可以使用不同的方法来模拟噪声调幅干扰，以便更好地研究和解决这个问题。

下面，我们将详细介绍几种常见的噪声调幅干扰模拟方法及其解决方案。

1.高斯白噪声干扰模拟高斯白噪声是指在一段时间内，所有频率上的幅度都是随机的，且平均功率密度相等的噪声。

在matlab中，我们可以使用“awgn”函数来生成高斯白噪声。

例如，我们可以使用以下代码生成一个带有高斯白噪声的调幅信号：t = 0:0.001:1; % 生成时间序列fc = 100; % 载波频率Ac = 1; % 载波幅度fs = 1000; % 采样频率Am = 0.5; % 调制信号幅度fm = 10; % 调制信号频率m = Am*cos(2*pi*fm*t); % 生成调制信号c = Ac*cos(2*pi*fc*t); % 生成载波信号s = (1+m).*c; % 生成调幅信号SNR = 5; % 信噪比（dB）s_n = awgn(s, SNR, 'measured'); % 加入高斯白噪声在上述代码中，我们使用“awgn”函数将调幅信号加入高斯白噪声，其中“SNR”是信噪比，用于控制噪声的强度。

在实际应用中，我们可以通过调整信噪比来模拟不同强度的噪声。

为了减小高斯白噪声对调幅信号的干扰，我们可以使用数字滤波器进行滤波。

例如，我们可以使用低通滤波器将高斯白噪声滤除，以获得更清晰的调幅信号。

2.频率干扰模拟频率干扰是指由于外部环境变化等因素导致调幅信号的载波频率发生变化，从而造成接收端无法正确解码的现象。

在matlab中，我们可以使用“fmdemod”函数来模拟频率干扰。

调幅同步广播设备的噪声与失真分析引言：调幅同步广播设备是广播行业中常见的一种设备，它通过在载波上调制音频信号，实现广播节目的传输。

然而，在实际运行过程中，调幅同步广播设备可能会产生噪声和失真，影响广播质量。

本文将对调幅同步广播设备的噪声和失真进行分析，并提出相应的解决方案。

一、噪声源分析：噪声是指在广播传输中由于各种因素导致的杂散信号。

常见的噪声源包括以下几个方面：1. 环境噪声：广播室周围的环境噪声会对录音质量产生影响。

例如，电子设备产生的电磁辐射、空调设备的噪声等都可能被麦克风捕捉到，并在广播节目中引入噪声。

解决方案：采用合适的噪声抑制技术，如降噪算法和降噪滤波器。

同时，在广播室内合理布置设备，减少环境噪声的干扰。

2. 设备噪声：调幅同步广播设备内部电子元件的噪声是另一个重要的噪声源。

例如，放大器、混频器等元件在工作时会产生热噪声、量化噪声等。

解决方案：选用质量较高的设备元件，并进行合适的屏蔽和隔离措施，以降低噪声干扰。

3. 信号源噪声：信号源本身存在的噪声也会对广播质量产生影响。

例如，录制时使用的麦克风、音频接口等设备可能引入噪声。

解决方案：使用质量较高的麦克风，并在信号源接口处进行适当的隔离和滤波处理，以减少噪声的影响。

二、失真源分析：失真是指通过调幅同步广播设备传输的广播节目与原始音频信号存在的差异，常见的失真源如下：1. 频率失真：调幅同步广播设备可能在调制过程中引入频率失真，即原始音频信号中各个频率成分的相对振幅发生变化。

解决方案：优化调幅同步广播设备的调制算法，确保广播节目中各频率成分的振幅比较准确。

2. 相位失真：调幅同步广播设备的非线性特性可能导致相位失真，即原始音频信号中各个相位的差异被改变。

解决方案：通过设计合理的调幅同步广播设备电路，减少非线性特性对相位的影响，从而减小相位失真。

3. 噪声失真：前文提到的噪声源也可能导致广播节目中的噪声失真。

噪声失真是指噪声在广播节目中传输过程中的变化和扩散。
