变电站讲解——直流系统

变电站直流电源系统介绍发布时间：2022-07-28T08:59:42.011Z 来源：《福光技术》2022年16期作者：徐洋[导读] 通信直流供电系统主要由高频开关电源、蓄电池组、直流配电、电源监控等设备组成，为通信设备提供48V直流电源。

通信直流电源系统主要为变电站内通信设备提供48V直流电源，同时也为其他保护装置、安稳装置、自动化装置等设备提供直流电源，保证变电站内信息网络、业务通道安全稳定的传输。

云南电网有限责任公司普洱供电局云南普洱 665000摘要：变电站通信电源系统是为变电站站内通信设备、保护接口装置等设备提供48V直流电源的设备。

二次直流系统是为变电站内各类二次设备、操作机构等提供220V直流电源的电源设备。

它们分别为变电站内不同设备提供所需的不同电压等级直流电源，是保证变电站设备运行不可缺少的动力来源。

一体化电源是将220V与48V电源集成后的直流电源系统，在新建变电站用得到推广运用。

关键词：通信直流电源二次直流系统一体化电源1通信直流电源系统1、通信直流电源系统简介通信直流供电系统主要由高频开关电源、蓄电池组、直流配电、电源监控等设备组成，为通信设备提供48V直流电源。

通信直流电源系统主要为变电站内通信设备提供48V直流电源，同时也为其他保护装置、安稳装置、自动化装置等设备提供直流电源，保证变电站内信息网络、业务通道安全稳定的传输。

通信直流电源的核心是整流模块，通过整流模块将220V交流电源整流成稳定的48V直流电源供给通信设备使用。

因此在配置整流模块时需要有冗余配置。

按照《南方电源通信电源技术规范》，电源整流模块应满足M+N冗余配置，其中N中主用,N≤10时，1只备用，N＞10时，每10只备用1只。

整流模块数量应不少于3只。

通信直流电源系统供电来源是变电站内380V站用交流电源，两路来自不同站用电系统的电源同时为其供电，保证一路交流输入中断后可有另一路交流为其供电，同时其配备有48V蓄电池组，在发生交流电源全部中断时，蓄电池组也会继续供电，保证48V直流供电的持续稳定，因此也可称为不间断电源。

变电站直流系统运行维护及故障处理摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。

同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。

直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。

近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。

因此，对直流系统运行维护进行分析研究，有很重要的实际意义。

关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。

如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。

通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。

1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元（含馈线状态监测单元）、绝缘监测（含接地选线）、硅降压回路（可选）、蓄电池电压巡检装置、电压电流测量表计等组成。

1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。

变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。

1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电，经过充电机（实质上是整流装置）转为220V或者110V直流电接入直流母线，蓄电池组与充电机输出并列接入直流母线，这样一方面充电机可以经直流母线给直流负荷供电，另一方面也可以对蓄电池组进行浮充。

变电站直流系统介绍及常见故障处理直流系统是变电站中的一种常用电源系统，其主要作用是将变电站的交流电转换为直流电，供给直流设备和直流负载使用。

直流系统由直流电源、直流断路器、直流安全接地装置、直流控制装置等组成。

直流电源是直流系统的核心设备，常见的直流电源有整流变压器、静止变流器和充电器等。

而直流断路器主要用于控制直流系统中的电流，一旦发生故障可以迅速切断电流以保护设备安全。

直流安全接地装置用于保证直流系统的安全接地，并使系统的接地电阻可靠地控制在一定范围内。

直流控制装置可根据需要对直流系统的电压、电流、功率等进行监控和调节。

在变电站中，直流系统常见的故障有短路、过电流、过压、接地故障等。

对于这些故障，需要及时处理以确保直流系统的正常运行。

常见的故障处理方法有：1. 短路故障处理：当直流系统出现短路故障时，应立即切断电源，寻找并消除短路点，修复或更换损坏的设备。

在排除故障之前，必须确保直流系统不再存在故障；修复后，应进行系统的复归测试，以确保修理效果。

2. 过电流故障处理：过电流故障是指直流系统的电流超过额定值。

处理方法可以是调整整流变压器的输出电流，或者更换合适的电流互感器。

4. 接地故障处理：接地故障是指直流系统接地电阻超过额定值，或者直流系统与地之间发生短路。

处理方法可以是寻找并消除接地点，修复或更换损坏的设备。

除了以上常见的故障处理方法外，还需要注意直流系统设备的定期检测和维护，例如定期对直流设备进行绝缘测试、接地测试和保护装置测试等，及时发现并排除潜在的故障隐患，确保直流系统的安全运行。

直流系统是变电站中重要的电源系统，通过提供稳定的直流电源供给直流设备和直流负载使用。

在运行过程中可能出现各种故障，我们需要及时处理，并进行定期检测和维护，确保直流系统的正常运行和设备的安全。

变电站直流系统介绍及常见故障处理
变电站直流系统是指变电站中用来供电变压器和输电线路的直流电源系统。

它主要由直流母线、直流电源、直流断路器、直流负载以及相关的保护装置等组成。

直流系统的主要作用是对变电站中的直流设备进行供电，包括直流电动机、直流控制装置、直流照明等。

直流系统还起到稳定变电站的电网电压的作用，通过调节直流系统的电压来实现对交流电网电压的稳定控制。

直流系统的常见故障包括：电源故障、负载短路、直流线路断电、直流电源过负荷、直流断路器失灵等。

针对这些故障，以下是常见故障处理方法：
1. 电源故障：首先检查直流电源的工作状态和电压输出情况，确定电源是否正常工作。

如果电源出现故障，需要及时修复或更换电源。

2. 负载短路：首先切断负载电路，然后检查负载电路中是否有短路故障，修复或更换故障部件后重新接通负载电路。

3. 直流线路断电：检查直流线路是否断开，如果是由于线路故障造成的断电，需要找到线路故障的位置，并进行修复。

4. 直流电源过负荷：检查直流电源的负载情况，调整负载大小，确保直流电源在额定负荷范围内工作。

5. 直流断路器失灵：检查直流断路器的工作状态，如果发现断路器失灵，需要及时修复或更换断路器。

在处理直流系统故障时，需要严格按照操作规程进行操作，确保自身安全。

还应采取预防措施，定期对直流系统进行检查和维护，以减少故障的发生。

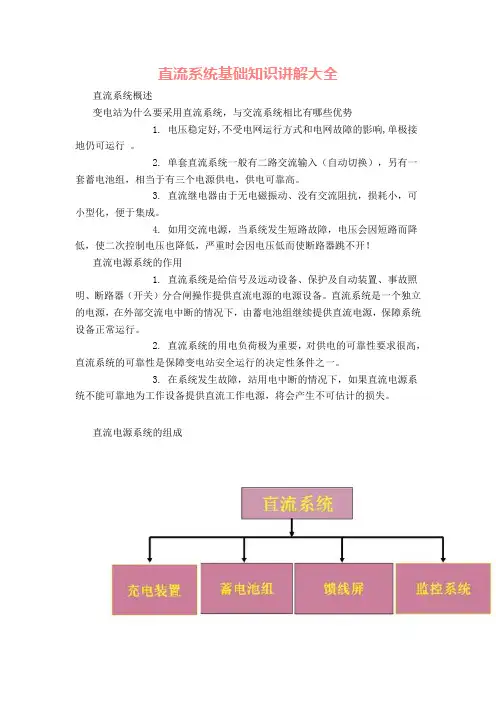

直流系统基础知识讲解大全直流系统概述变电站为什么要采用直流系统，与交流系统相比有哪些优势1. 电压稳定好,不受电网运行方式和电网故障的影响,单极接地仍可运行。

2. 单套直流系统一般有二路交流输入（自动切换），另有一套蓄电池组，相当于有三个电源供电，供电可靠高。

3. 直流继电器由于无电磁振动、没有交流阻抗，损耗小，可小型化，便于集成。

4. 如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开！直流电源系统的作用1. 直流系统是给信号及远动设备、保护及自动装置、事故照明、断路器（开关）分合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源，在外部交流电中断的情况下，由蓄电池组继续提供直流电源，保障系统设备正常运行。

2. 直流系统的用电负荷极为重要，对供电的可靠性要求很高，直流系统的可靠性是保障变电站安全运行的决定性条件之一。

3. 在系统发生故障，站用电中断的情况下，如果直流电源系统不能可靠地为工作设备提供直流工作电源，将会产生不可估计的损失。

直流电源系统的组成直流系统包括：交流输入、充电装置、蓄电池组、监控系统（包括监控装置、绝缘监测装置等）、放电装置（可选）、母线调压装置（可选）、馈线屏等单元组成。

直流系统结构框图及常用术语蓄电池组用电气方式连接起来的两个或多个单体蓄电池。

蓄电池能将所获得的电能以化学能的形式贮存并将化学能转变为电能的一种电化学装置。

充电模块将交流电整流成直流电的一种换流设备，其主要功能是实现正常负荷供电及蓄电池的均/浮充功能。

合闸母线直流电源屏内供断路器操作机构等动力负荷的直流母线。

控制母线直流电源屏内供保护及自动控制装置、控制信号回路等的直流母线。

合闸母线与控制母线的区别是什么控制母线提供持续的，较小负荷的直流电源；而合闸母线提供瞬时较大的电源，平时无负荷电流。

在合闸时电流较大，会造成母线电压的短时下降。

控母电压一般为220V，合母电压稍高一些，一般为240V。

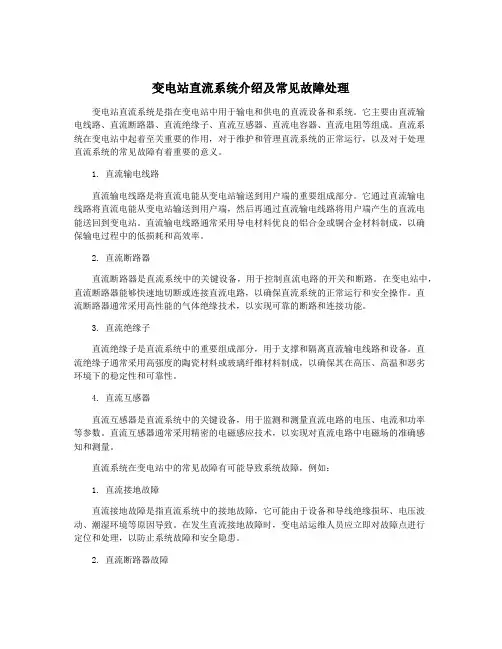

变电站直流系统介绍及常见故障处理变电站直流系统是指在变电站中用于输电和供电的直流设备和系统。

它主要由直流输电线路、直流断路器、直流绝缘子、直流互感器、直流电容器、直流电阻等组成。

直流系统在变电站中起着至关重要的作用，对于维护和管理直流系统的正常运行，以及对于处理直流系统的常见故障有着重要的意义。

1. 直流输电线路直流输电线路是将直流电能从变电站输送到用户端的重要组成部分。

它通过直流输电线路将直流电能从变电站输送到用户端，然后再通过直流输电线路将用户端产生的直流电能送回到变电站。

直流输电线路通常采用导电材料优良的铝合金或铜合金材料制成，以确保输电过程中的低损耗和高效率。

2. 直流断路器直流断路器是直流系统中的关键设备，用于控制直流电路的开关和断路。

在变电站中，直流断路器能够快速地切断或连接直流电路，以确保直流系统的正常运行和安全操作。

直流断路器通常采用高性能的气体绝缘技术，以实现可靠的断路和连接功能。

3. 直流绝缘子直流绝缘子是直流系统中的重要组成部分，用于支撑和隔离直流输电线路和设备。

直流绝缘子通常采用高强度的陶瓷材料或玻璃纤维材料制成，以确保其在高压、高温和恶劣环境下的稳定性和可靠性。

4. 直流互感器直流互感器是直流系统中的关键设备，用于监测和测量直流电路的电压、电流和功率等参数。

直流互感器通常采用精密的电磁感应技术，以实现对直流电路中电磁场的准确感知和测量。

直流系统在变电站中的常见故障有可能导致系统故障，例如：1. 直流接地故障直流接地故障是指直流系统中的接地故障，它可能由于设备和导线绝缘损坏、电压波动、潮湿环境等原因导致。

在发生直流接地故障时，变电站运维人员应立即对故障点进行定位和处理，以防止系统故障和安全隐患。

2. 直流断路器故障直流断路器是直流系统中的重要设备，如果发生故障将会导致系统无法正常开关和断路。

在发生直流断路器故障时，变电站运维人员应及时对故障断路器进行维修和更换，以确保系统的正常运行和安全操作。

变电站直流系统介绍及常见故障处理随着电力系统的不断发展，变电站直流系统已经成为了电力系统中不可或缺的一部分。

变电站直流系统提供了一块可靠的电源，它为变电站中的高压设备和保护设备提供稳定的直流电源，同时通过信号传输，保证了电力系统中各个设备的协调运行。

一、变电站直流系统组成变电站直流系统主要由直流配电装置、直流控制装置、直流回路及其组成部件和组件间接线等组成。

其中直流配电装置是变电站直流系统的一项关键设备，它主要包括整流变压器、整流器、滤波器、分配开关和控制电路等部分。

整流变压器将高压输电系统中的交流电源降压或升压变换为直流电源，然后经过滤波器后输出稳定、纯净的直流电源，并通过分配开关分配给整个变电站中的各个直流回路。

直流控制装置是变电站直流系统的另一项关键设备，它主要由控制电路、监测电路、操作单元、保护单元和维护单元等组成。

直流控制装置根据运行要求，通过控制电路对直流回路中的电流、电压和功率等参数进行监测和调节，确保变电站直流系统的正常运行。

1、整流变压器高温故障整流变压器的高温故障可能会导致直流回路系统短路甚至爆炸，严重威胁变电站的安全运行。

当出现高温故障时，需要立即停用整流变压器，并检查故障原因，如是绝缘不良可进行绝缘测试并更换损坏部位，如是冷却系统问题则需要对冷却系统进行清洁以保证正常运行。

2、滤波器失效故障滤波器失效会导致直流回路中出现大量的交流干扰，影响电力系统的运行。

当出现滤波器失效故障时，需要使用专业仪器对滤波器进行测试，查明故障原因，并及时更换滤波器。

3、直流回路接地故障直流回路接地故障会降低直流回路的效率，同时还会引起电路短路和系统故障。

当出现直流回路接地故障时，需要对直流回路进行断电检查，查明接地点和接地导线的问题，并及时处理。

4、直流控制装置故障直流控制装置故障会导致直流回路无法进行有效的控制和调节，影响电力系统的正常运行。

当出现直流控制装置故障时，需要对装置进行检查和测试，查明故障原因，并及时修理或更换故障部件。

变电站直流系统介绍及常见故障处理【摘要】本文主要介绍了变电站直流系统的概述、组成、工作原理，以及常见故障及处理方法、故障预防措施。

直流系统是变电站中重要的部分，其稳定运行对电网可靠性至关重要。

常见故障包括过载、短路等，处理方法包括及时排查故障点、更换故障元件等。

为了减少故障发生，可以采取一些预防措施，如定期检查设备、加强设备维护等。

通过本文的介绍，读者可以更好地了解变电站直流系统及其常见故障处理方法，提高对电力设备的运行维护能力。

【关键词】直流系统、变电站、故障处理、工作原理、预防措施1. 引言1.1 引言电力系统中的变电站是电能的重要转换和分配设施，直流系统作为变电站中的重要组成部分，在电力传输中扮演着重要角色。

直流系统通过将电能转换为直流电流并进行传输，实现了电力系统的稳定运行和可靠供电。

本文将介绍变电站直流系统的概述、组成、工作原理、常见故障及处理方法以及故障预防措施，以帮助读者了解直流系统在电力系统中的重要性及常见故障处理方法。

通过学习直流系统相关知识，可以更好地维护和管理电力系统，确保其安全可靠运行。

在现代社会中，电力供应对各种生产和生活活动至关重要，因此了解和掌握直流系统知识对于保障电力系统的稳定运行至关重要。

通过本文的介绍和学习，读者将更好地理解直流系统的作用和重要性，从而为电力系统的安全稳定运行提供有力的支持。

2. 正文2.1 直流系统概述直流系统是电力系统中不可或缺的一部分，它在变电站中起着至关重要的作用。

直流系统主要用于输电线路的直流输电和直流电力调节，其稳定性和可靠性对电网运行具有重要影响。

直流系统包括直流输电系统和直流调度系统两部分。

直流输电系统主要用于大距离输电，能够减小电力损耗和提高输电效率。

直流调度系统则用于在变电站中进行电力调节和控制，保障电网运行稳定。

直流系统通常由直流线路、直流变压器、直流断路器、直流滤波器、直流隔离开关等组成。

这些设备通过合理的组合和布置，构成了复杂而高效的直流输电系统。

直流系统基础知识讲解大全-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN直流系统基础知识讲解大全直流系统概述变电站为什么要采用直流系统，与交流系统相比有哪些优势1. 电压稳定好,不受电网运行方式和电网故障的影响,单极接地仍可运行。

2. 单套直流系统一般有二路交流输入（自动切换），另有一套蓄电池组，相当于有三个电源供电，供电可靠高。

3. 直流继电器由于无电磁振动、没有交流阻抗，损耗小，可小型化，便于集成。

4. 如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开！直流电源系统的作用1. 直流系统是给信号及远动设备、保护及自动装置、事故照明、断路器（开关）分合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源，在外部交流电中断的情况下，由蓄电池组继续提供直流电源，保障系统设备正常运行。

2. 直流系统的用电负荷极为重要，对供电的可靠性要求很高，直流系统的可靠性是保障变电站安全运行的决定性条件之一。

3. 在系统发生故障，站用电中断的情况下，如果直流电源系统不能可靠地为工作设备提供直流工作电源，将会产生不可估计的损失。

直流电源系统的组成直流系统包括：交流输入、充电装置、蓄电池组、监控系统（包括监控装置、绝缘监测装置等）、放电装置（可选）、母线调压装置（可选）、馈线屏等单元组成。

直流系统结构框图及常用术语蓄电池组用电气方式连接起来的两个或多个单体蓄电池。

蓄电池能将所获得的电能以化学能的形式贮存并将化学能转变为电能的一种电化学装置。

充电模块将交流电整流成直流电的一种换流设备，其主要功能是实现正常负荷供电及蓄电池的均/浮充功能。

合闸母线直流电源屏内供断路器操作机构等动力负荷的直流母线。

控制母线直流电源屏内供保护及自动控制装置、控制信号回路等的直流母线。

合闸母线与控制母线的区别是什么控制母线提供持续的，较小负荷的直流电源；而合闸母线提供瞬时较大的电源，平时无负荷电流。
