风电场直流系统简介培训资料

直流系统培训课件一、概述随着我国经济的快速发展，电力系统在国民经济中的地位日益重要。

直流输电以其独特的优势，如传输距离远、损耗小、调节速度快等，逐渐成为我国电力系统的重要组成部分。

为了提高电力系统运行效率和稳定性，有必要对直流系统进行深入研究和培训。

本课件旨在为电力系统运行人员提供直流系统的基础知识和运行维护技能，以保障电力系统的安全、稳定、高效运行。

二、直流系统基础知识1.直流系统的定义与分类直流系统是指电源和负载之间通过直流传输线连接，以直流电为能量传输介质的电力系统。

根据直流电压等级，直流系统可分为高压直流输电（HVDC）和柔性直流输电（VSC-HVDC）两大类。

2.直流系统的基本组成直流系统主要由换流站、直流输电线路、接地极和滤波器等组成。

换流站是直流系统的核心部分，实现交流电与直流电之间的相互转换；直流输电线路用于传输直流电能；接地极用于消除直流线路和换流站的故障电流；滤波器用于减小交流侧和直流侧的谐波。

3.直流系统的运行原理直流系统的运行原理包括换流站的运行原理和直流输电线路的运行原理。

换流站通过换流变压器、换流器等设备实现交流电与直流电之间的相互转换。

直流输电线路通过直流电缆或架空线路将直流电能传输到目的地。

三、直流系统的运行维护1.换流站的运行维护换流站的运行维护包括日常巡检、设备保养、故障处理等方面。

日常巡检要检查换流站的设备运行状态、温度、振动等参数；设备保养要定期对换流站的设备进行清洁、润滑、紧固等维护工作；故障处理要及时发现和处理换流站的设备故障，确保换流站的正常运行。

2.直流输电线路的运行维护直流输电线路的运行维护包括日常巡检、线路保养、故障处理等方面。

日常巡检要检查线路的绝缘状况、接头温度、弧垂等参数；线路保养要定期对线路进行清洁、紧固、绝缘测试等维护工作；故障处理要及时发现和处理线路的故障，确保直流输电线路的安全运行。

3.接地极和滤波器的运行维护接地极和滤波器的运行维护包括日常巡检、设备保养、故障处理等方面。

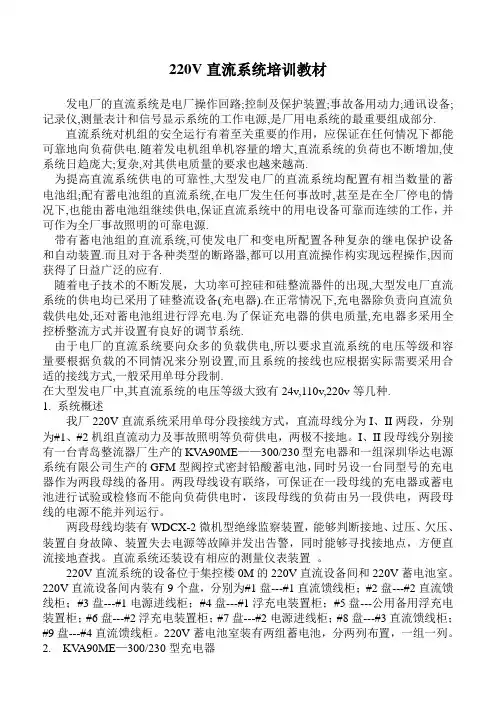

220V直流系统培训教材发电厂的直流系统是电厂操作回路;控制及保护装置;事故备用动力;通讯设备;记录仪,测量表计和信号显示系统的工作电源,是厂用电系统的最重要组成部分.直流系统对机组的安全运行有着至关重要的作用，应保证在任何情况下都能可靠地向负荷供电.随着发电机组单机容量的增大,直流系统的负荷也不断增加,使系统日趋庞大;复杂,对其供电质量的要求也越来越高.为提高直流系统供电的可靠性,大型发电厂的直流系统均配置有相当数量的蓄电池组;配有蓄电池组的直流系统,在电厂发生任何事故时,甚至是在全厂停电的情况下,也能由蓄电池组继续供电,保证直流系统中的用电设备可靠而连续的工作，并可作为全厂事故照明的可靠电源.带有蓄电池组的直流系统,可使发电厂和变电所配置各种复杂的继电保护设备和自动装置.而且对于各种类型的断路器,都可以用直流操作构实现远程操作,因而获得了日益广泛的应有.随着电子技术的不断发展，大功率可控硅和硅整流器件的出现,大型发电厂直流系统的供电均已采用了硅整流设备(充电器).在正常情况下,充电器除负责向直流负载供电处,还对蓄电池组进行浮充电.为了保证充电器的供电质量,充电器多采用全控桥整流方式并设置有良好的调节系统.由于电厂的直流系统要向众多的负载供电,所以要求直流系统的电压等级和容量要根据负载的不同情况来分别设置,而且系统的接线也应根据实际需要采用合适的接线方式,一般采用单母分段制.在大型发电厂中,其直流系统的电压等级大致有24v,110v,220v等几种.1. 系统概述我厂220V直流系统采用单母分段接线方式，直流母线分为I、II两段，分别为#1、#2机组直流动力及事故照明等负荷供电，两极不接地。

I、II段母线分别接有一台青岛整流器厂生产的KV A90ME——300/230型充电器和一组深圳华达电源系统有限公司生产的GFM型阀控式密封铅酸蓄电池，同时另设一台同型号的充电器作为两段母线的备用。

两段母线设有联络，可保证在一段母线的充电器或蓄电池进行试验或检修而不能向负荷供电时，该段母线的负荷由另一段供电，两段母线的电源不能并列运行。

•直流系统基本概念与原理•直流系统设备介绍与选型•直流系统设计与施工规范•直流系统运行维护与故障排除目•直流系统安全与防护措施•总结回顾与拓展学习资源推荐录01直流系统基本概念与原理直流电定义及特点组成单电源直流系统多电源直流系统030201直流系统组成与结构工作原理及运行方式工作原理01连续运行02间歇运行03电力行业通信行业交通运输其他领域如航空航天、军事装备和工业生产等。

高效率高可靠性智能化管理02直流系统设备介绍与选型蓄电池储存电能，在断电或负载突变时提供备用电源。

直流电源提供稳定的直流电压和电流，用于驱动负载或充电电池。

充电器将交流电转换为直流电，为电池提供恒流或恒压充电。

直流配电柜分配和管理直流电源，提供过流、过压、欠压等保护功能。

监控系统实时监测直流系统状态，包括电压、电流、温度等参数，实现远程管理和故障预警。

主要设备功能及性能参数设备选型依据和建议根据负载类型、功率和电压等级选择合适的直流电源和充电器。

根据应用需求和电池特性选择合适的蓄电池类型和容量。

选择具有高可靠性、稳定性和安全性的设备和材料，如防火、防雷击等。

选择易于维护、操作和升级的设备，降低后期维护成本。

负载需求电池类型系统可靠性可维护性典型案例分析案例一某数据中心直流系统设计方案，包括设备选型、系统架构、可靠性分析等方面。

案例二某通信基站直流系统故障分析与处理，包括故障原因、处理过程和预防措施等方面。

案例三某工业自动化设备直流电源选型与应用，包括负载特性、电源选型和实际应用效果等方面。

03直流系统设计与施工规范设计原则和方法论述设计方法设计原则根据负载需求、电源条件、环境条件等因素，进行综合分析，选择合适的直流系统拓扑结构、设备参数、控制策略等。

设计流程验收标准依据国家和行业标准，对直流系统的电气性能、安全性能、环境适应性等方面进行全面检测，确保系统正常运行。

施工规范遵循国家相关电气施工规范，保证施工质量，确保人身和设备安全。

直流系统概述第一节直流电源的设置发电厂的直流系统，主要用于对开关电器的远距离操作、信号设备、继电保护、自动装置及其他一些重要的直流负荷（如事故油泵、事故照明和不停电电源等）的供电。

直流系统是发电厂厂用电中最重要的一部分，它应保证在任何事故情况下都能可靠和不间断地向其用电设备供电。

在大型发电厂直流系统中，采用蓄电池组作为直流电源。

蓄电池组是一种独立可靠的电源，它在发电厂内发生任何事故，甚至在全厂交流电源都停电的情况下，仍能保证直流系统中的用电设备可靠而连续的工作。

在有大机组的电厂中设有多个彼此独立的直流系统。

例如：单元控制室直流系统、网络控制室直流系统（又称升压所或升压站直流系统）和输煤直流系统等。

（a）（b）（C）图13－1 典型600MW机组单元控制室直流系统原理接线图对600MW机组的大型电厂，单元控制室和升压所直流系统的设置，应满足继电保护装置主保护和后备保护由两套独立直流系统供电的双重化配置原则。

1．单元控制室直流系统对600MW机组的电厂，单元控制室直流系统，一般每台发电机组设置两套110V（或115V）直流电源系统，统称为110V直流系统，为继电保护、控制操作、信号设备及自动装置等直流负荷供电。

其主要负荷是控制操作回路设备，故电厂中又常称这种直流电源为操作电源。

除设置110V直流系统外，每一台机组另设一套220V（或230V）直流系统，为发电机组事故润滑油泵、事故氢密封油泵、汽动给水泵的事故润滑油泵、不停电电源系统（UPS）及控制室的事故照明等直流动力负荷供电。

220V直流系统的特点是：平时运行负荷很小，而机组事故时负荷很大。

两套110V直流系统和一套220V直流系统均采用单母线、两线制、不接地系统。

每套直流系统均设有相应电压的一组铅酸蓄电池。

两套110V直流系统各配置一套蓄电池、一套充电器，另设一套可切换的公共备用充电器，跨接在两直流系统的母线上。

如图16－1（a）所示，220V直流系统，设一组蓄电池，配置一套工作充电器，另设一套备用充电器，如图16－1（b）所示。

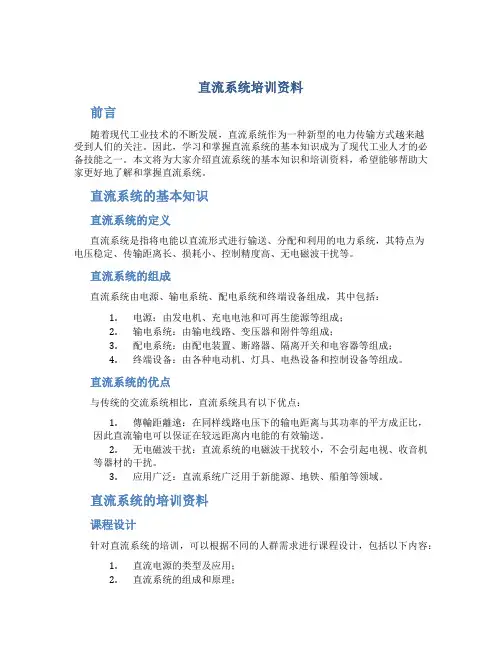

直流系统培训资料前言随着现代工业技术的不断发展，直流系统作为一种新型的电力传输方式越来越受到人们的关注。

因此，学习和掌握直流系统的基本知识成为了现代工业人才的必备技能之一。

本文将为大家介绍直流系统的基本知识和培训资料，希望能够帮助大家更好地了解和掌握直流系统。

直流系统的基本知识直流系统的定义直流系统是指将电能以直流形式进行输送、分配和利用的电力系统，其特点为电压稳定、传输距离长、损耗小、控制精度高、无电磁波干扰等。

直流系统的组成直流系统由电源、输电系统、配电系统和终端设备组成，其中包括：1.电源：由发电机、充电电池和可再生能源等组成；2.输电系统：由输电线路、变压器和附件等组成；3.配电系统：由配电装置、断路器、隔离开关和电容器等组成；4.终端设备：由各种电动机、灯具、电热设备和控制设备等组成。

直流系统的优点与传统的交流系统相比，直流系统具有以下优点：1.傳輸距離遠：在同样线路电压下的输电距离与其功率的平方成正比，因此直流输电可以保证在较远距离内电能的有效输送。

2.无电磁波干扰：直流系统的电磁波干扰较小，不会引起电视、收音机等器材的干扰。

3.应用广泛：直流系统广泛用于新能源、地铁、船舶等领域。

直流系统的培训资料课程设计针对直流系统的培训，可以根据不同的人群需求进行课程设计，包括以下内容：1.直流电源的类型及应用；2.直流系统的组成和原理；3.直流系统的控制及调节方式；4.直流系统稳定性分析；5.直流系统的保护及安全问题。

学习资料关于直流系统的学习资料可以从以下渠道获取：1.图书馆：可以借阅相关的电气工程书籍；2.在线教育平台：可以在线学习直流系统的基础知识和实践操作；3.直流系统制造商：可以向相关公司索取资料，例如ABB、施耐德等。

实践操作在学习直流系统的过程中，实践操作是必不可少的环节。

可以通过以下方式进行实践：1.虚拟实验室：通过模拟软件进行直流系统的搭建和实验；2.实际实验：可以向相关公司租借或购买实验设备进行实际实验。

01直流系统概述Chapter直流系统定义及作用定义作用直流系统组成与结构组成结构直流系统工作原理放电过程充电过程当交流电源失电或发生故障时，蓄电池组通过放电向负载提供电能，确保电厂重要负荷的持续供电。

保护功能02电厂中直流系统应用Chapter发电厂中直流系统作用直流电源类型及特点蓄电池组01硅整流器02直流-直流变换器（DC/DC）03直流负载分类与特点控制负载保护负载信号负载自动装置负载事故照明负载03直流系统设备介绍Chapter010405 0206 03铅酸蓄电池历史悠久、技术成熟，但体积大、重量重。

镍镉蓄电池耐过充过放，但记忆效应明显。

•锂离子电池：体积小、重量轻、无记忆效应，但价格较高。

工作原理铅酸蓄电池通过正负极板上的活性物质与电解液中的硫酸发生化学反应，将化学能转换为电能。

镍镉蓄电池和锂离子电池则通过正负极材料之间的锂离子迁移实现充放电过程。

功能为控制、信号、保护等回路提供可靠的直流电源。

监测直流系统电压、电流等参数，确保系统稳定运行。

1 2 304直流系统运行与维护Chapter投入直流系统前，应检查蓄电池组电压正常，极性正确，01 02 03•处理完故障后，应对系统进行全面检查，确保无其他隐患。

01故障处理方法02对于整流器故障，应先切断故障整流器电源，然后更换备用整流器或维修故障整流器。

03对于蓄电池组故障，应先切断蓄电池组电源，然后检查蓄电池组电压、单体电池电压等参数，找出故障原因并进行处理。

04对于其他故障，应根据具体情况采取相应的处理措施。

01 02 0301预防性维护计划020304制定详细的预防性维护计划表，明确维护项目、维护周期和维护标准。

按照计划表定期对直流系统进行预防性维护，并记录维护情况。

根据维护情况及时调整预防性维护计划表，确保系统始终处于良好状态。

05直流系统安全与防护Chapter安全用电常识和规定遵守安全用电规定使用电气设备前，必须了解相关安全用电规定，确保正确使用。
