简述静态电阻应变仪的原理
专门用于测量结构或部件的静态应变的仪器装置叫做静态电阻应变仪。
静态电阻应变仪用电学方法测量不随时间变化或变化极为缓慢的静态应变。
它由测量电桥、放大器、显示仪表和读数机构等组成。
贴在被测构件上的电阻应变计接于测量电桥上。
构件受载变形时，测量电桥有电压输出，经放大器放大后由显示仪表指示出相应的应变值。
静态电阻应变仪每次只能测出一个点的应变。
进行多点测量时可配以预调平衡箱。
所有测点的应变计均预先接在平衡箱各点上，然后靠开关逐点转换接入应变仪。
静态电阻应变仪是利用金属材料的特性的特征，将非电量的变化转换成电量的变化的测量仪器，应变测量的转换元件——应变片，若用粘贴剂将应变片牢固固定地粘贴在试件上，当被测试件受到外力作用长度发生变化时，粘贴在试件上应变片的电量值也随着发生了△R的变化，这样就把机械量——变形转换成电量（电阻值的变化）。
这个变化量经放大器放大后，通过A/D转换过，就可以直接读出应变值，完成了非电量的电测。
静态电阻应变仪原理静态电阻应变仪原理是一种用来测量材料的静态电阻应变的仪器。
在材料受力或应力作用下，其内部结构的形态和排列会发生改变，从而使材料相应的电阻发生变化。
这种基于电阻变化原理的应变测量方法可以应用于多种材料的力学性能研究和工程应用。
静态电阻应变仪的原理主要分为两个方面：一是基于电阻的线性变化原理，即弹性材料受力后其电阻值会按一定比例变化；二是基于电流的测量原理，通过测量材料中流过的电流来间接反映其电阻变化。
下面将具体介绍这两个方面。
第一个原理是基于电阻的线性变化原理。
当材料受到力或应力作用时，其内部结构的排列方式发生变化，导致电子在材料内部运动的路径变化，从而改变了材料的电阻。
根据欧姆定律，电阻的变化会导致电流的大小发生变化。
静态电阻应变仪在应变计的两端加上恒定电流，通过测量电流的变化来计算电阻变化，从而获得材料的应变信息。
第二个原理是基于电流的测量原理。
静态电阻应变仪通过测量电流的大小来间接测量材料的电阻变化。
电路中通过应变计的恒定电流被材料接收，而材料的电阻随着力或应力的改变而改变，从而导致电流的大小发生变化。
改变的电流信号被传感器采集，经过放大和滤波等处理之后，通过数模转换器转换成数字信号，并通过计算和分析获得材料的应变信息。
静态电阻应变仪的工作原理可以简单地归结为：通过加上恒定电流，测量电流大小的变化来间接测量材料电阻的变化，从而计算出材料的应变。
静态电阻应变仪的主要特点有以下几个方面：一是灵敏度高，可以测量微小应变；二是测量范围宽，可以测量各种不同材料的应变；三是测量结果准确可靠，精度高；四是具有较好的稳定性和重复性，可以长时间连续工作。
总之，静态电阻应变仪是一种基于电阻变化原理的应变测量仪器。
它通过测量材料电阻的变化来间接反映材料的应变变化。
静态电阻应变仪具有高灵敏度、宽测量范围、准确可靠、稳定性好等特点，因此在材料力学性能研究和工程应用中得到了广泛应用。
静态应变仪计算公式静态应变仪是一种用于测量物体表面应变的仪器，它可以帮助工程师和科学家们更准确地了解材料的性能和行为。
静态应变仪的工作原理是通过测量物体表面的微小变形来计算出应变值，从而得到材料的力学性能参数。
在实际应用中，静态应变仪的计算公式是非常重要的，它可以帮助我们准确地计算出材料的应变值，从而为工程设计和科学研究提供重要参考。
静态应变仪的计算公式可以根据测量原理和仪器的特性来确定。
一般来说，静态应变仪的计算公式可以分为两种类型，一种是基于应变片测量原理的计算公式，另一种是基于光栅测量原理的计算公式。
下面我们将分别介绍这两种类型的计算公式。
基于应变片测量原理的计算公式。
应变片是一种常用的静态应变测量传感器，它可以精确地测量物体表面的微小变形，并将变形转化为电信号输出。
基于应变片测量原理的静态应变仪计算公式可以通过应变片的电阻变化和应变值的关系来确定。
一般来说，应变片的电阻值与应变值之间存在线性关系，因此可以通过测量应变片的电阻值来计算出应变值。
假设应变片的电阻值为R0，在受力作用下，电阻值发生变化为ΔR，则应变值ε可以通过下面的公式计算得出：ε = ΔR / R0。
其中，ΔR为应变片的电阻变化值，R0为应变片的初始电阻值。
通过这个计算公式，我们可以准确地计算出材料的应变值，从而得到材料的力学性能参数。
基于光栅测量原理的计算公式。
光栅是一种常用的静态应变测量传感器，它可以通过测量光栅的光学信号来确定物体表面的微小变形，并将变形转化为电信号输出。
基于光栅测量原理的静态应变仪计算公式可以通过光栅的光学信号和应变值的关系来确定。
一般来说，光栅的光学信号与应变值之间存在线性关系，因此可以通过测量光栅的光学信号来计算出应变值。
假设光栅的光学信号为I0，在受力作用下，光学信号发生变化为ΔI，则应变值ε可以通过下面的公式计算得出：ε = ΔI / I0。
其中，ΔI为光栅的光学信号变化值，I0为光栅的初始光学信号值。

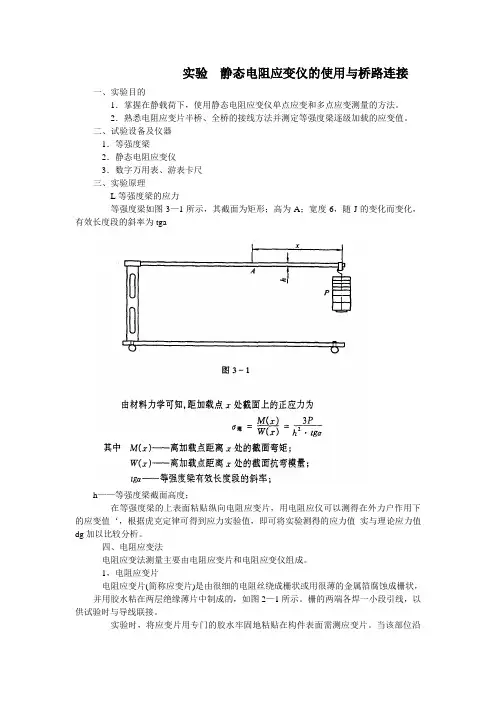

实验静态电阻应变仪的使用与桥路连接一、实验目的1．掌握在静载荷下，使用静态电阻应变仪单点应变和多点应变测量的方法。
2．熟悉电阻应变片半桥、全桥的接线方法并测定等强度梁逐级加载的应变值。
二、试验设备及仪器1．等强度梁2．静态电阻应变仪3．数字万用表、游表卡尺三、实验原理L等强度梁的应力等强度梁如图3—1所示，其截面为矩形；高为A；宽度6，随J的变化而变化，有效长度段的斜率为tgah——等强度梁截面高度；在等强度梁的上表面粘贴纵向电阻应变片，用电阻应仪可以测得在外力户作用下的应变值‘，根据虎克定律可得到应力实验值，即可将实验测得的应力值实与理论应力值dg加以比较分析。
四、电阻应变法电阻应变法测量主要由电阻应变片和电阻应变仪组成。
1，电阻应变片电阻应变片(简称应变片)是由很细的电阻丝绕成栅状或用很薄的金属箔腐蚀成栅状，并用胶水粘在两层绝缘薄片中制成的，如图2—1所示。
栅的两端各焊一小段引线，以供试验时与导线联接。
实验时，将应变片用专门的胶水牢固地粘贴在构件表面需测应变片。
当该部位沿应变片L方向产生线变形时，应变片亦随之一起变形，应变片的电阻值也产生了相应的变化。
其中R——应变片的初始电阻值；ΔR——应变片电阻变化值；K——应变片的灵敏系数，表示每单位应变所造成的相对电阻变化。
由制造厂家抽样标定给出的，一般K值在2．0左右。
2．电阻应变仪由电阻应变片将构件应变‘转换成电阻片的电阻变化AR，而应变片所产生的电阻变化是很微小的。
通常用惠斯顿电桥方法来测量，如图3—2所示。
电阻构成电桥的四个桥壁。
在对角节点AC上接上电桥工作电压正，另一对角点BD为电桥输出端，输出端电压Ueo。
当四个桥臂上电阻值满足一定关系时，电桥输出电压为零，此时，称电桥平衡。
由电工原理可知，电桥的平衡条件为(3-4)若电桥的四个桥臂为粘贴在构件上的四个应变片，其初始电阻都相等，即R1,R2,R3和R4构件受力前，电桥保持平衡，即U BD。
