铁路线路工更换混凝土轨枕作业指导书

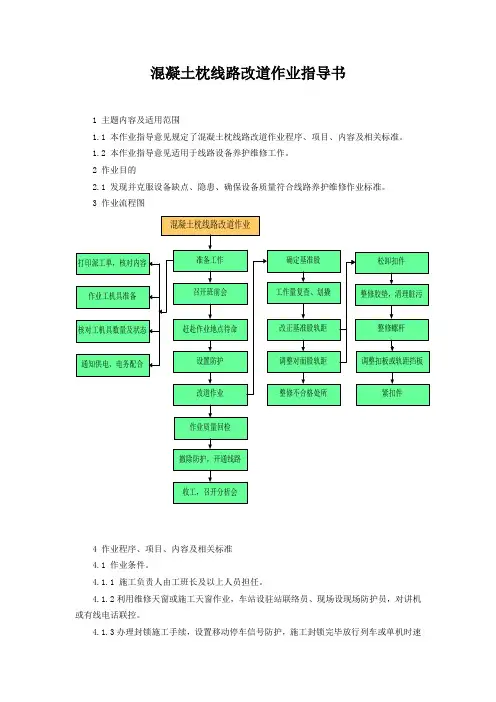

混凝土枕线路改道作业指导书1 主题内容及适用范围1.1 本作业指导意见规定了混凝土枕线路改道作业程序、项目、内容及相关标准。

1.2 本作业指导意见适用于线路设备养护维修工作。

2 作业目的2.1 发现并克服设备缺点、隐患、确保设备质量符合线路养护维修作业标准。

3 作业流程图4 作业程序、项目、内容及相关标准4.1 作业条件。

4.1.1 施工负责人由工班长及以上人员担任。

4.1.2利用维修天窗或施工天窗作业，车站设驻站联络员、现场设现场防护员，对讲机或有线电话联控。

4.1.3办理封锁施工手续，设置移动停车信号防护，施工封锁完毕放行列车或单机时速度正常，线路允许速度Vmax＞160 Km/h地段放行列车或单机时首列速度不得超过160 Km/h。

4.1.4 无缝线路地段作业轨温：按照实际轨温计算，在-20℃以下~+20℃之间进行，当轨温在实际锁定轨温加20 ℃以上禁止进行维修作业。

当轨温在实际锁定轨温减30 ℃以下时，禁止在伸缩区和缓冲区进行维修作业。

4.1.5 在轨道电路、电气化区段应由电务和供电人员配合。

4.1.6 夜间作业必须备齐备足照明设备。

4.1.7 站内道岔作业时，明确作业影响范围。

4.2 准备工作。

4.2.1 打印作业派工单，核对作业地点、作业项目及内容。

4.2.2作业工机具准备。

轨距尺、螺丝机、丁字扳手、改道器、小撬棍、板牙、石笔、轨温表、尼龙底座、扣板等工具。

4.2.3 核对工机具数量及状态。

4.2.3.1施工负责人对当日使用的量具进行检查核对。

4.2.3.2施工负责人对作业工机具进行核对，并检查机具的状态，液压油是否足量，有无漏油。

4.2.4 与供电、电务有关时，通知供电、电务人员配合。

4.3 作业项目、内容及流程。

4.3.1 召开班前会。

4.3.1.1 工长点名，布置工作。

明确分工、作业项目、内容、时间，提出作业要求。

4.3.1.2 安全预想，提出防控措施，检查防护用品。

4.3.2 赶赴作业地点待命。

整正或更换轨下胶垫作业指导书1.作业项目普速铁路线路、道岔混凝土轨枕地段，整正或更换轨下胶垫作业。

2.作业目的整正歪斜、窜出的轨下胶垫,更换损坏的轨下胶垫，确保轨下垫层弹性均匀。

3.作业组织3.1劳动组织：一般作业人数不少于4人。

3.2机具材料：轨温表、轨距尺、起拨道器、改道器、叉子（扒镐）、丁字扳手、单口扳手、活口扳手、扭力扳手、油刷、长效油脂、钢丝刷、胶垫、螺母、平垫圈、弹条、扣件、尼龙底座等材料若干。

3.3防护方式：按规定设置驻站与现场防护。

3.4带班盯控：班长及以上职务。

4.作业程序4.1作业条件线路限速或允许速度大于60km/h的区段必须纳入天窗；小于等于60km/h的区段可在天窗点外进行作业，点外作业应依据本单位营业线上线作业安全防护相关办法及规定设置驻站及现场防护。

4.2作业步骤和要点4.2.1准备：①准备待更换的轨下胶垫及备用螺母、平垫、弹条、尼龙底座。

②检查工具、材料齐全，确认其处于良好状态。

4.2.2登记：驻站联络员按照作业计划进行登记，设置现场防护，保持联络畅通，作业负责人确认上线作业条件。

4.2.3松开扣件、顶起钢轨：松开两侧各2根轨枕扣件，安放起拨道器。

安放起拨道器要注意位置（夏季时曲线上股放外口，下股上里口，冬季反之），严禁在绝缘接头和焊缝处安放起拨道器，确保起拨道器在起道时不脱落，起高量以撤下胶垫为宜，防止把两侧未松扣件的轨枕带起，造成线路凸起。

4.2.4更换、整正胶垫：在确定起拨道器无自落的情况下，使用小扁铲对压溃、磨损、压偏的胶垫进行更换、整正，保证胶垫边缘与钢轨底边平齐，并将承轨槽清理干净。

执行呼喊应答制度，确定作业人员手脚安全时撤出起拨道器。

4.2.5紧固、安装扣件：更换整正不良零配件，对底座与挡肩间的杂物进行清扫，确保底座与挡肩密贴，扣件居中。

检查轨距、水平，对超限处所进行改道、撤垫调高垫板。

螺栓涂油，紧固扣件，达到规定扭力矩。

4.2.6作业回检：作业负责人对当日作业地点轨距、水平、扭力矩、胶垫状态进行全面检查，发现不合格及时返工，统计完成工作量，记录回检质量数据。

更换混凝土轨枕作业方案更换混凝土轨枕作业方案一、需换枕条件：1、轨枕达到失效标准。

2、钢轨接头长期板结、空吊、泛白等造成轨枕底部失去摩擦阻力。

3、其他原因需要更换的。

二、作业前：（一）现场调查工作量。

包括需更换轨枕数量、型号、位置及周边环境。

（二）编制作业方案。

以“平行作业、无缝衔接、能用机械不用人工”为原则，结合现场实际编制机械配合人工作业的实施方案。

（三）召开预想会。

包括人员分工、技术标准、风险研判、安全质量卡控措施等，本次作业分为人工组和机械组，人工组作业人员2人、机械组作业人员1人。

（四）准备工机具、材料。

包括XⅡ轨枕2根、石碴3m3、50型挖掘机1台（改造）、锂电扳手2台、液压起拨器3台、内燃捣固镐5台、撬棍4根、钢叉4把、备用扣件10套、轨距尺2把、轨温计2块、弦绳1副、防护备品4套等。

（五）给点前准备。

人员携带工料具前往作业现场并进行点前准备。

包括石碴装袋并放置在需换枕位置前后路肩，驻站联络员、现场防护员、作业人员、工料具、机械到位待命。

三、作业中（25分钟）：下达给点命令后，按照《普速铁路工务安全规则》规定设置作业防护，先组织人工组与机械组平行作业，待安装扣件后所有作业人员共同完成剩余作业内容。

（一）人工组（2人）：1、松卸扣件（松卸换枕前后各六根轨枕扣件，打压机并抽出需换轨枕上的大胶垫，抬起高度不得大于50mm，拆下的联接零件集中存放）。

需用时3分钟。

安全控制措施：防止电动扳手打滑伤人，防止撤出大胶垫和调高垫板时压伤手指，人与挖掘机保持安全距离。

2、倒运石碴（将准备好的石碴搬运至需换枕左、右两侧道心）。

需用时4分钟。

安全控制措施：搬运石碴时注意脚下踩稳，防止滑倒、摔伤，与挖掘机保持安全距离。

3、整平底碴（与抽出、穿入旧枕同步进行，人工辅助清出多余石碴、弃土）需用时3分钟。

安全控制措施：人与人、人与挖掘机保持安全距离，防止伤人。

4、安装扣件（在穿入的新轨枕承轨槽内放置胶垫，待轨枕吊起、调整好位置后，安装并复紧扣件）需用时3分钟。

成段换轨作业指导书目 次一、前期调查 (1)二、卸枕 (5)三、辅助工作 (8)四、封锁前准备工作 (13)五、换枕施工 (16)六、线路交接 (23)七、线路整理 (23)八、附图 (28)第一章前期调查1.作业范围调查换枕里程、数量、卸枕位置及换枕地段影响卸枕、换枕作业的障碍物。

2.作业标准确定调查区间，通知参加调查的工务、电务、通信、供电等配合单位人员，携带对讲机、钢尺、油漆、油漆刷或排笔、垂球，并设好防护。

对影响换枕施工的障碍物进行调查，如电务信号箱、通信光缆、电缆埋设位置及过道电缆埋设深度、接触网接地线，并做好标记、记录。

施工测量放线，包括线路里程丈量，测量既有轨面标高等。

3.作业流程及注意事项3.1确认参加调查人员。

由工务、电务、通信、供电、施工车间技术人员在卸枕作业前3天进行联合调查。

3.2核对线路资料。

根据设备管理单位提供的技术资料现场确认电缆走向、电务设备、红外设备、通信设备和线路平纵断面资料（如路堤、路堑）。

图1-1光缆标志图2-2通话柱标志图1-2电务设备3.3调查换枕数量，卸车地点（电杆号及里程）。

桥梁地段严禁卸枕，高路堤、棚洞、隧道等根据限界卸枕，标明准确位置，确定堆码方案，选择合理的卸车方法。

图1-3调查线路状况高路堤棚洞3.4调查道床翻浆冒泥、板结状况。

图1-4线路翻浆冒泥图1-5线路板结图3.5调查线路附属设备。

如轨距拉杆、地锚拉杆、防脱护轨。

图1-5轨距拉杆图1-6 地锚拉杆3.6技术员2名，职工1名，从业人员3名，携带1kg红、白色油漆各1桶，30m卷尺1把，5m卷尺2把，锤球1个，油漆刷、滑石笔若干。

卸枕前5天，依据设计文件收集外业资料，对线路中心进行拉链、中线放桩、测既有轨面标高、曲线五要素放桩、用白色油漆标记超高、正矢（在轨腰处）等，并出技术资料。

3.7职工1名，从业人员1名，换枕前2天进行轨枕划线。

（点内）图1-7划轨枕线第二章卸枕1.作业范围根据技术资料确定卸枕数量、里程。
