现代飞机装配技术知识点.

1、飞机装置和通用机械产品装置的差别？2、飞机装置的特色外形复杂、尺寸大、要求高；零零件多，连结面多、工艺刚性小；所用资料多；薄壁零件多；空间布局有限；3、简述集中装置原则和分别装置原则的观点、差别和应用。

集中装置原则：飞机主要零件、组件、锻件等相对集中在一个厂房进行装置。

（针对小型飞机、试制阶段的飞机）分别装置原则：各个零件平分别在不一样地方装置（对批量生产、定型产品、大型飞机）。

4、简述飞机装置的两种基准。

以骨架为基准：偏差累积由内向外：骨架零件外形制造偏差，骨架的装置偏差，蒙皮的厚度偏差，蒙皮和骨架贴合偏差，装置后变形。

以蒙皮外形为基准：偏差累积由外向内：装置型架卡板外形偏差，蒙皮和骨架贴合偏差，装置后变形5、设计分别面和工艺分别面的定义和差别。

依据使用、运输、保护等方面的需要将整架飞机在构造长进行区分多个零件、段件和组件，这些零件、段件和组件之间一般采纳可拆卸的连结，这样所形成的可拆卸的分别面就是设计分别面。

在零件装置的时候还需要将零件进一步区分进而形成更小的板件、段件、组合件等等这些组合件在装置时一般采纳不行拆卸的连结，他们之间的分别面称为工艺分别面。

6、飞机装置正确度的主要技术要求。

a)飞机空气动力外形的正确度b)各零件之间相对地点的正确度c)零件内各零件和组合件的地点正确度7、下边的装置件需要设计赔偿环节吗？如需要，请说明原由，并设计之并在图中标示出来。

8、制造正确度和协调正确度的定义及其差别。

制造正确度、协调正确度和交换性三者之间的关系。

制造正确度：飞机零件、组合件或零件的实质尺寸与图纸上所规定的名义尺寸相切合的程度。

协调正确度：两个飞机零件、组合件或零件之间相当合部位的实质几何形状和尺寸相切合的程度。

差别：通用机械制造中保证协调性是经过独立控制各零件和组合件的制造正确度实现；飞体制造中的协调正确度是依赖模线 -样板技术保证的。

关系：达到交换性的原件必定拥有协调性，达到协调性的不必定能交换，协调正确度是以制造正确度为基础的。

中航西安飞机工业集团股份有限公司陕西省西安市 710089摘要：随着我国科学技术的快速进步，飞机装配技术也历经了从人工装配、半自动化装配到现在数字化装配的发展过程，并在持续探索的过程中逐步形成了一套较为完善的数字化装配技术体系，在很大程度上提高了我国的飞机制造水平，促进了我国航空事业的发展。

本文主要介绍了国内外飞机装配技术发展、现状，以及典型的数字化装配技术。

关键词：飞机；数字化；装配技术一、飞机数字化装配技术的发展背景飞机装配技术作为飞机制造业的关键，已成为提升航空整体研制水平和核心竞争力的重要手段。

我国长期以来，飞机制造以“模线—样板—标准样件”等实物模拟量作为装配协调依据，此种装配方法的尺寸传递与移形环节较多，已无法高效、高质量地保证产品的装配精度，正在逐渐淡出飞机制造的历史舞台[1]。

而国外航空制造公司在飞机设计与制造环节已采用全数字量传递、数字化自动钻铆、数字化测量等飞机零部件制造及装配技术，形成了较为完善的数字量装配协调理论[2]。

目前我国航空产品的新机研制面临精度高、任务重、周期短的难点，为进一步提高研制质量、缩短生产周期，亟需研究全数字化的装配协调技术，建立数字化装配理论方法与技术规范，健全基于数字量的尺寸与形状传递技术体系，满足我国航空新机型研制的需求[1]。

二、飞机装配技术的发展及特点随着数字化的迅猛发展，现阶段商用飞机需求量剧增，军用飞机研制任务增多，这使得先进飞机装配技术的发展显得尤为重要。

1.基于模拟量和数字量的混合工作法以模线样板为基础的模拟量与数字量传递相结合的协调工作法，通过划线钻孔等转化为用数字量体现的基准孔、安装孔等之间的关系，然后再用型架装配机、光学—机械测量等空间坐标系统确定其相互位置，这种协调工作法可省去大量的标准样件[3]。

模拟量与数字量相结合的协调方法已经在C-919、ARJ等飞机型号的制造中取得了成熟的经验。

2.基于全数字化的装配技术国外的飞机制造公司大量采用数字化技术，波音公司在777的研制中采用了产品三维全数字化定义等先进手段，将研制周期缩短了50％，成为数字化集成制造技术在飞机研制中应用的标志和里程碑。

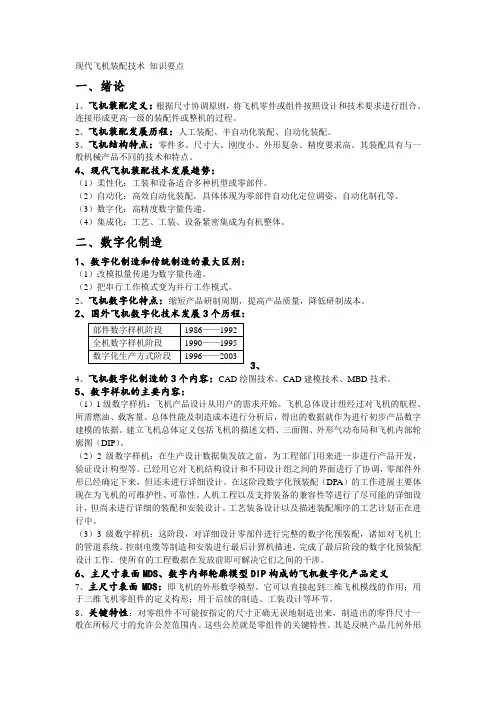

现代飞机装配技术知识要点一、绪论1、飞机装配定义：根据尺寸协调原则，将飞机零件或组件按照设计和技术要求进行组合、连接形成更高一级的装配件或整机的过程。

2、飞机装配发展历程：人工装配、半自动化装配、自动化装配。

3、飞机结构特点：零件多、尺寸大、刚度小、外形复杂、精度要求高。

其装配具有与一般机械产品不同的技术和特点。

4、现代飞机装配技术发展趋势：（1）柔性化：工装和设备适合多种机型或零部件。

（2）自动化：高效自动化装配，具体体现为零部件自动化定位调姿、自动化制孔等。

（3）数字化：高精度数字量传递。

（4）集成化：工艺、工装、设备紧密集成为有机整体。

二、数字化制造1、数字化制造和传统制造的最大区别：（1）改模拟量传递为数字量传递。

（2）把串行工作模式变为并行工作模式。

2、飞机数字化特点：缩短产品研制周期，提高产品质量，降低研制成本。

2、国外飞机数字化技术发展3个历程：3、4、飞机数字化制造的3个内容：CAD绘图技术、CAD建模技术、MBD技术。

5、数字样机的主要内容：（1）1级数字样机：飞机产品设计从用户的需求开始。

飞机总体设计组经过对飞机的航程、所需燃油、载客量、总体性能及制造成本进行分析后，得出的数据就作为进行初步产品数字建模的依据。

建立飞机总体定义包括飞机的描述文档、三面图、外形气动布局和飞机内部轮廓图（DIP）。

（2）2级数字样机：在生产设计数据集发放之前，为工程部门用来进一步进行产品开发，验证设计构型等。

已经用它对飞机结构设计和不同设计组之间的界面进行了协调，零部件外形已经确定下来，但还未进行详细设计。

在这阶段数字化预装配（DPA）的工作进展主要体现在为飞机的可维护性、可靠性、人机工程以及支持装备的兼容性等进行了尽可能的详细设计，但尚未进行详细的装配和安装设计。

工艺装备设计以及描述装配顺序的工艺计划正在进行中。

（3）3级数字样机：这阶段，对详细设计零部件进行完整的数字化预装配，诸如对飞机上的管道系统、控制电缆等制造和安装进行最后计算机描述。

飞机装配工艺1,什么是飞机结构的设计分离面和工艺分离面？各有何特点？举例说明。

答:分离面是为结构和使用需要而取的，故称为设计分离面。

一般采用可卸连接，便于在使用和维护过程中迅速拆卸和重新安装，如发动机与机身的连接面；为满足生产需要而划分的分离面称为工艺分离面。

一般采用不可卸连接，有显著的技术经济效果。

如机翼前后中段的连接面。

2,飞机装配件主要划分为哪四种？举例说明。

答：组合件，如隔框。

板件，如机翼中段的上下板件。

段件，如机翼的前后中段。

部件，如前机身与后机身。

3,一架飞机的机翼和机身通常都有哪些骨架零件组成？答：机翼由翼梁、长桁、翼肋和蒙皮组成。

机身由梁、隔框、长桁、蒙皮组成。

4,飞机空气动力外形的准确度技术要求主要有哪些？各部位的要求是否一样？举例说明。

答：外形要求、外形波纹度、表面平滑度要求。

各部位的要求不一样，机身前段为土1.2，机身后段为±1.8。

5,飞机装配过程使用哪两种装配基准?两种有何差异？两种基准的装配误差来源？误差产生的方向特点？答：以骨架外形为基准和以蒙皮外形为基准。

骨架误差：骨架零件制造的外形误差、骨架的装配误差、蒙皮的厚度误差、蒙皮和骨架由于贴合不仅而产生的误差、装配连接的变形误差，误差积累是由内向外，最后的积累误差反应在部件外形上。

蒙皮误差：装配型架卡板的外形误差、蒙皮和卡板外形之间由于贴合不紧而产生的误差、装配连接的变形误差，误差积累是由外向内的，积累的误差通过补偿结构来消除。

6,什么是分散装配和集中装配？各适合什么情况？答：一般产量越大，装配分散程度也越大，这种装配原则称为分散装配原则;适用于成批生产。

装配工作应比较集中地在部件总装型架内进行;适用于试制或小批生产。

7,叉耳式和围框式对接接头的主要配合要求各是什么？答：叉耳式——沿耳宽方向叉耳之间的间隙偏差、对接孔的同轴度要求、螺栓孔与螺栓之间是公称之间间隙为零的配合。

围框式——对接面之间的间隙偏差、对接孔的同轴度。

第二节、飞机研制工作的一般过程及特殊要求1、飞机研制工作一般包括哪几个过程？飞机研制的一般过程包括：概念性设计、初步设计、详细设计、原型机试制、原型机试飞、批生产（准备）。

第三节、飞机装配准确度和飞机装配过程1、简述飞机结构的分解、以及设计分离面和工艺分离面的定义。

某些部件、段件和组合件之间采用可拆卸的连接，部件和部件之间、部件和可卸件之间所形成的可拆卸的分离面，称为设计分离面。

主要便于在使用和维修过程中迅速拆卸和重新安装。

除飞机机体按设计分离面划分为部件、段件、组件之外，为了生产上的需要，再将部件进一步划分为段件，将段件进一步划分为板件和组件。

这些板件、段件或组合件之间一般采用不可拆卸的连接，它们的分离面称为工艺分离面。

2、飞机装配准确度要求包括哪几个方面。

主要包括：1、部件气动力外形准确度；2、部件内部组合件和零件的位置准确度；3、部件间相对位置的准确度。

3、简述制造准确度和协调准确度的定义。

飞机零件、组合件或部件的制造准确度是指：产品的实际尺寸与图纸上所规定的名义尺寸相符合的程度。

（符合程度越高，则制造准确度越高，也就是说，制造误差越小）协调准确度是指：两个飞机零件、组合件或部件之间相配合部位的实际几何形状和尺寸相符合的程度。

（同上）4、在飞机装配中常用的补偿方法有哪几种？补偿方法就是零件、组合件或部件的某些尺寸在装配时可进行加工或者调整，这可以部分抵消零件制造和装配的误差，最后能够达到技术条件所规定的准确度要求。

常用的补偿方法有：①、修配；②、装配后精加工；③、可调补偿件。

5、在飞机装配过程中，使用哪两种装配基准，叙述每一种装配基准的装配过程和部件外形误差。

装配基准有：1、以骨架为装配基准；2、以蒙皮为装配基准。

以骨架为装配基准的装配过程有两种：其一：1：翼肋按定位孔定位，铆上桁条，组成骨架；2：放上蒙皮，用橡皮绳或钢带拉紧；3：进行骨架与蒙皮的铆接。

其二：1：翼肋按卡板定位，和大梁、桁条等组成骨架；2：放上蒙皮，用卡板压紧；3：进行骨架与蒙皮的铆接。

飞机装配知识点总结一、飞机装配概述飞机装配是指将各种零部件、部件和系统装配成完整的飞机的过程。

飞机装配是飞机制造的最后一个环节，也是飞机制造中的重要环节。

飞机装配的标准和要求直接影响飞机的质量、性能和安全性，因此具有重要的意义。

飞机装配是一项复杂的工程，涉及材料、结构、机电一体化、控制系统等多个领域的知识，需要进行系统的规划、组织和管理。

在飞机装配中，需要进行各种工艺、工序、技术和工具的选择和应用，确保飞机装配过程的顺利进行。

二、飞机装配的基本流程飞机装配的基本流程可以分为以下几个步骤：1.部件准备：飞机装配的第一步是准备各种零部件、部件和系统，包括机身、机翼、发动机、起落架、机载设备等。

这些部件需要按照飞机设计图纸的要求进行选材、加工和组装，确保其质量和性能达到要求。

2.组装结构：组装结构是指将各个零部件、部件和系统按照飞机设计图纸的要求进行组装成完整的飞机结构。

这包括机身、机翼、尾翼、起落架等结构的组装。

3.安装设备：安装设备是指将各种机载设备、仪表和控制系统安装到飞机上，确保其正常工作。

这包括发动机、油箱、电气设备、液压系统、通信设备、导航设备等的安装。

4.系统整合：系统整合是指将飞机各个系统进行整合测试，确保各个系统之间的正常协调工作。

这包括机械系统、电气系统、液压系统、燃油系统、通信系统、导航系统等的整合测试。

5.地面试验：地面试验是指对飞机进行各项性能和安全性试验，确保飞机装配质量和性能达到要求。

这包括地面滑行试验、发动机启动试验、地面静态试验、地面动态试验等。

6.首飞测试：首飞测试是指对飞机进行首次试飞，确保其飞行性能和安全性达到要求。

这包括起飞、飞行、着陆等各项试飞测试。

7.飞机出厂：飞机通过所有测试后，可以进行出厂交付，交付给客户或用户使用。

三、飞机装配的关键技术1.结构装配技术：结构装配技术是指将各种飞机结构部件进行装配、接合和连接的技术。

这包括钣金板材的切割、弯曲、焊接、螺栓连接等工艺技术。

《飞机装配工艺》总复习第一部分：飞机装配的基本原则和方法1、飞机装配和通用机械产品装配的区别？综合技术指标要求高外形复杂，尺寸大零部件数量多，连接面多，工艺刚性小薄壁零件多所用材料多空间布局有限2、简述集中装配原则和分散装配原则的概念、区别和应用。

集中装配原则:装配工作主要集中在部件总装型架内进行3、简述飞机装配的两种基准。

1、以蒙皮为基准：误差积累由外向内主要误差有：骨架零件外形制造误差，骨架装配误差，蒙皮厚度误差，蒙皮与骨架贴合误差，装配后变形误差适用于：外形准确度要求较低的部件或者机翼高度较小，不便采用结构补偿的翼型2、以骨架为基准：误差积累由内向外主要误差：装配型架卡板外形误差，蒙皮与骨架贴合误差，装配后变形适用于：外形准确度要求高的部件，且结构布置和连接通路都能满足要求4、设计别离面和工艺别离面的定义和区别。

设计别离面：根据使用、运输、维护等方面的需要将整架飞机在结构上进行划分多个部件、段件和组件，这些部件、段件和组件之间一般采用可拆卸的连接，这样所形成的可拆卸的别离面就是设计别离面。

工艺别离面：即使飞机被划分成多个部件，这样的部件还是十分复杂的，由于部件的划分是按照功能、实用等划分的，因此在部件装配的时候还需要将部件进一步划分从而形成更小的板件、段件、组合件等等；这些组合件在装配时一般采用不可拆卸的连接，他们之间的别离面称为工艺别离面5、飞机装配准确度的主要技术要求。

（1）飞机空气动力外形的准确度（2）各部件之间相对位置的准确度（3）部件内各零件和组合件的位置准确度定义：各零件和组合件对基准轴线的位置要求，例如大梁轴线、隔框轴线等实际装配位置相对于理论轴线的位置偏差。

（4）其他技术性能要求，例如部件功能性准确性要求，包括重量平衡、密封性、外表性等要求。

6、下面的装配件需要设计补偿环节吗？如需要，请说明理由，并设计之并在图中标示出来。

7、 制造准确度和协调准确度的定义及其区别。

制造准确度、协调准确度和互换性三者之间的关系。

1.飞机制造过程划分为：毛坯制造、零件加工、装配安装、实验。

2.飞机装配特点：○1装配和安装工作的机械化和自动化程度比较低，手工劳动量占很大比重，劳动生产率低，飞机的装配和安装不仅劳动量大，而且质量要求高、技术难度大。

○2飞机构造复杂，零件和连接件的数量大。

3.飞机装配过程：将大量的飞机零件，按一定组合和顺序，逐步装配成组合件、板件、锻件和部件，最后将各部件对接成整架飞机的机体。

在装配时，要准确地确定零件装配件之间的相互位置，用一定的连接方法进行连接。

4.装配基准：以蒙皮外形为基准：准确度高，一般用于高速飞机。

以蒙皮内形为基准：准确度差，一般用于低速飞机。

5.飞机修理：指为恢复飞机良好的技术状态而进行的各项技术活动，维修按其深度和广度分为：翻修、大修、中修、小修等不同等级。

6.“6S”管理含义与内容：整理：只要是与工作无关的物品，如私人用品、报废的原辅材料、工装、设备、仪器、零件、过期文件等都是整理的对象。

整顿：对留用的生产要素加以定置、定位。

清扫：将工作现场的环境、设备、仪器、材料、工装的灰尘、污垢、碎屑等赃物清扫干净，排除设备、管道、油漆脱离、锈蚀的现象，使整个环境随时保持良好的状态。

清洁：将整理、整顿、清扫的实施做法进行到底，切维持其结果，并对其实施做法予以标准化、制度化。

素养：良好的礼貌、仪表、组织纪律、员工着装整洁，佩挂胸牌且端正，工作责任心强，效率高，能够遵守公司的规章制度，员工相互支持，共同努力，在确保工作质量的前提下，提前完成任务。

安全：安全生产制度健全，并配有专职机构和人员，安全标记规范，重点部位安全设施齐全，并保持良好的可用状态，工作现场无安全隐患，操作人员严格执行安全操作规范，无违章作业现象，各种劳动保护条件完备，并按规定使用。

7.一流环境的概念与内涵：“一流环境”是指工作环境、生活环境、组织文化氛围等达到当地最好水平，即第一流环境。

内涵：○1通过推行6S管理和厂容厂貌的治理，创造一个花园式的工厂。

飞机装配知识点总结图第一章：飞机装配概述1. 飞机装配的定义和作用2. 飞机装配的发展历史3. 飞机装配的分类和特点4. 飞机装配的流程和要求第二章：飞机结构零部件装配1. 飞机结构零部件装配的概念和作用2. 飞机结构零部件的分类和特点3. 飞机结构零部件的装配工艺和方法4. 飞机结构零部件装配的质量和安全要求第三章：飞机动力系统装配1. 飞机动力系统装配的概念和作用2. 飞机动力系统的分类和特点3. 飞机动力系统的装配工艺和方法4. 飞机动力系统装配的质量和安全要求第四章：飞机电气系统装配1. 飞机电气系统装配的概念和作用2. 飞机电气系统的分类和特点3. 飞机电气系统的装配工艺和方法4. 飞机电气系统装配的质量和安全要求第五章：飞机维修和保养1. 飞机维修和保养的概念和作用2. 飞机维修和保养的分类和特点3. 飞机维修和保养的流程和要求4. 飞机维修和保养的技术要求和方法第六章：飞机装配工艺改进与创新1. 飞机装配工艺改进与创新的意义和作用2. 飞机装配工艺改进与创新的目标和要求3. 飞机装配工艺改进与创新的方法和技术4. 飞机装配工艺改进与创新的管理和控制第七章：飞机装配质量与安全管理1. 飞机装配质量与安全管理的意义和作用2. 飞机装配质量与安全管理的目标和要求3. 飞机装配质量与安全管理的方法和技术4. 飞机装配质量与安全管理的管理和控制第八章：飞机装配人员素质与技能1. 飞机装配人员素质与技能的重要性和作用2. 飞机装配人员素质与技能的要求和标准3. 飞机装配人员素质与技能的培训和考核4. 飞机装配人员素质与技能的提升和发展第九章：飞机装配环境与设备1. 飞机装配环境与设备的要求和标准2. 飞机装配环境与设备的布局和设计3. 飞机装配环境与设备的维护和管理4. 飞机装配环境与设备的改进和创新第十章：飞机装配的未来发展趋势1. 飞机装配技术的发展趋势和特点2. 飞机装配工艺的创新与发展3. 飞机装配管理和控制的未来发展4. 飞机装配人员素质和技能的未来需求结语飞机装配是飞机制造过程中重要的一环，对飞机的性能和安全具有重要的影响。
