印制电路板的设计和制作

（PB 印制电路板）印制电路板(PB)设计与制作第一章初识Protel99SE电子线路设计是众多工程技术人员和无线电爱好者经常遇到的问题，如何快捷、高效、准确地完成电子线路的设计工作也使很多人一筹莫展。

您或许为使电路板尽量紧凑而绞尽脑汁，为布通电路板的线路而废寝忘食，为手绘的电路板歪歪扭扭而感到灰心丧气。

卓越的 Protel99 将彻底把您从烦恼的工作中解放出来，在它的帮助下，您的电子线路设计工作将变得轻松愉快。

第一节 Protel99SE 的发展与演变随着现代科学日新月异的发展，现代电子工业也取得了长足的进步，大规模、超大规模集成电路的使用使电路板的走线愈加精密和复杂。

在这种情况下，传统的手工方式设计和制作电路板已显得越来越难以适应形势了。

幸运的是电子计算机的飞速发展有效地解决了这个问题，精明的软件厂商针对广大电子界人士的需求及时推出了自己的电子线路软件。

这些软件有一些共同的特征：它们都能够协助用户完成电子产品线路的设计工作，比较完善的电子线路软件至少具有自动布线的功能，更完善的还应有自动布局、逻辑检测、逻辑模拟等功能。

Protel99 继续保持了 ProtelTechnology 公司的革新传统，它具有极为全面的工具、文档以及设计项目的组织功能，使用户可比以往任何时候更轻松地驾驭电子线路设计的全过程。

Protel 软件的良好信誉以及Protel99 的卓越表现使之很快成为众多用户的首选软件。

第二节 Protel99SE 的特点Protel99 主要有两大部分组成：一．原理图设计系统。

它主要用于电路原理图的设计，为印制电路板的设计打好基础。

二．印制电路板设计系统。

它主要用于印制电路板的设计，产生最终的 PCB 文件，直接联系到印制电路板的生产。

一．原理图设计系统Protel99 的原理图编辑器提供高速，智能的原理图编辑手段，产生高质量的原理图输出结果，它的元件库提供了超过六万种元件，最大限度地覆盖了众多的电子元件生产厂家的繁复庞杂的元件类型。

•印刷电路板设计基础•电路原理图设计基础•印刷电路板制作流程目•电路原理图的设计实例•印刷电路板的制作实例录线路基板元件0302011. 确定设计要求2. 规划电路布局3. 线路设计6. 制造与检测4. 生成设计文件5. 校验与修正元件布局规范线路设计规范材料选择规范010203043. 搭建电路4. 调整与测试元件符号的正确使用清晰简洁的连线标注的完整与清晰抗干扰措施确定功能需求根据功能需求，设计电路原理图，实现电路的逻辑功能。

设计电路原理图电路元件选择准备电路原理图元件布局设计根据电路原理图和元件选择，对印刷电路板上的元件进行布局设计，考虑元件之间的连接和信号干扰问题。

确定板型和尺寸根据产品需求和电路原理图，确定印刷电路板的形状和尺寸。

热设计考虑对于有较大功率元件的电路板，需要考虑热设计问题，如散热片的选用和放置等。

信号线布设电源线布设校验与修正导出生产文件生成CAM文件生成印刷电路板的生产文件总结词详细描述实例一：简单的数字电路原理图设计实例二：复杂的模拟电路原理图设计总结词复杂、精密、涉及多种器件详细描述该设计实例是一个复杂的模拟电路，由放大器、比较器、模拟开关和电阻等器件组成。

电路原理图较为复杂，包含多种器件，且器件之间的连接关系也较为复杂。

设计过程中需要考虑多种参数和约束条件，如信号带宽、电源功耗、热设计等。

实例三：高频电路原理图的设计总结词详细描述材料铜箔基板焊料导线步骤1. 在铜箔基板上画出电路原理图，标明元件位置和连接方式。

3. 调试电路，确保功能正常。

材料铜箔基板焊料4. 在另一面铜箔基板上画出电路原理图，标明元件位置和连接方式。

5. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。

6. 调试电路，确保功能正常。

030102实例三：制作高频电路的印刷电路板32. 将绝缘层覆盖在铜箔基板上，根据元件位置和连接方式钻孔。

3. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。

1. 在铜箔基板上画出高频电路原理图，标明元件位置和连接方式。

印制电路板设计步骤和方法
印制电路板（PCB）的设计步骤和方法如下：
1. 确定电路板尺寸和布局：根据电路的功能和复杂度，确定电路板的尺寸和布局。

考虑电路板的形状、大小、接口位置等因素，以确保电路板能够满足实际应用需求。

2. 准备电路原理图：根据电路的功能和设计要求，画出电路原理图。

确保原理图正确无误，并经过仔细检查和验证。

3. 设计电路板布线图：根据电路原理图，设计电路板布线图。

确定导线的走向、宽度、间距等参数，并选择合适的元器件放置位置。

在布线过程中，要遵循电磁兼容性、抗干扰等原则，以确保电路性能稳定可靠。

4. 制作电路板：将设计好的电路板布线图制作成物理电路板。

这一步通常包括打印电路板图、制版、腐蚀、去膜等工序，最终得到实际的电路板。

5. 测试和调试：在制作好的电路板上进行测试和调试。

检查电路板的电气性能是否符合设计要求，并排除可能存在的故障和问题。

6. 优化和改进：根据测试和调试的结果，对电路板进行优化和改进。

对电路板进行重新设计和布线，以提高其性能和稳定性。

以上是印制电路板设计的基本步骤和方法。

在实际应用中，根据具体情况和需求，可以采用不同的设计方法和工具，以达到最佳的设计效果。

印制电路板的设计和制作本章主要介绍印制电路板的元件布局及布线原那么；应用ＰＲＯＴＥＬ设计印制电路板的根本步骤及设计例如；印制电路板的手工制作和专业制作的方法，并以实验室常用的ＶＰ１０８Ｋ电路板制作系统为例，介绍了ＰＣＢ的制作步骤和方法。

章末附有印制电路板的设计和制作训练。

现代印制电路板〔简称ＰＣＢ，以下ＰＣＢ即指印制电路板〕的设计大多使用电脑专业设计软件进展，ＰＣＢ的制作也是通过专业制作厂家完成的。

因此，大批量的ＰＣＢ生产常常是用户自己设计好印制板，将文档资料交给印制板生产厂家，由其完成ＰＣＢ板的制作。

ＰＲＯＴＥＬ就是一种被广泛使用的印制板设计软件，它设计出的印制板文档可以广泛地被各专业印制板生产厂家所承受。

因此本章首先介绍使用ＰＲＯＴＥＬ进展印制板设计的一般步骤，给出一个设计例如，然后简单介绍手工制作印制板的一般方法，最后介绍适合于实验室的印制电路板制作设备ＶＰ１０８Ｋ。

１２１印制电路板的设计原那么印制电路板的设计是一项很重要的工艺环节，假设设计不当，会直接影响整机的电路性能，也直接影响整机的质量水平。

它是电子装配人员学习电子技术和制作电子装置的根本功之一，是实践性十分强的技术工作。

印制电路板的设计是根据电路原理图进展的，所以必须研究电路中各元件的排列，确定它们在印制电路板上的最正确位置。

在确定元件的位置时，还应考虑各元件的尺寸、质量、物理构造、放置方式、电气连接关系、散热及抗电磁干扰的能力等因素。

可先草拟几种方案，经比拟后确定最正确方案，并按正确比例画出设计图样。

画图在早期主要靠手工完成，十分繁琐，目前大多用计算机完成，但前述的设计原那么既可适用于手工画图设计，也可适用于计算机设计。

对于印制电路板来说，一般情况下，总是将元件放在一面，我们把放置元件的一面称为元件面。

印制板的另一面用于布置印制导线〔对于双面板，元件面也要放置导线〕和进展焊接，我们把布置导线的这一面叫做印制面或焊接面。

如果电路较复杂，元件面和焊接面容不下所有的导线，就要做成多面板。

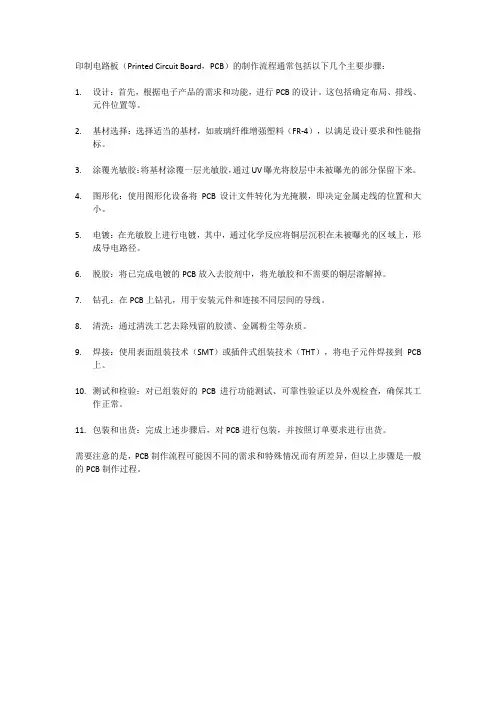

印制电路板（Printed Circuit Board，PCB）的制作流程通常包括以下几个主要步骤：
1.设计：首先，根据电子产品的需求和功能，进行PCB的设计。

这包括确定布局、排线、
元件位置等。

2.基材选择：选择适当的基材，如玻璃纤维增强塑料（FR-4），以满足设计要求和性能指
标。

3.涂覆光敏胶：将基材涂覆一层光敏胶，通过UV曝光将胶层中未被曝光的部分保留下来。

4.图形化：使用图形化设备将PCB设计文件转化为光掩膜，即决定金属走线的位置和大
小。

5.电镀：在光敏胶上进行电镀，其中，通过化学反应将铜层沉积在未被曝光的区域上，形
成导电路径。

6.脱胶：将已完成电镀的PCB放入去胶剂中，将光敏胶和不需要的铜层溶解掉。

7.钻孔：在PCB上钻孔，用于安装元件和连接不同层间的导线。

8.清洗：通过清洗工艺去除残留的胶渍、金属粉尘等杂质。

9.焊接：使用表面组装技术（SMT）或插件式组装技术（THT），将电子元件焊接到PCB
上。

10.测试和检验：对已组装好的PCB进行功能测试、可靠性验证以及外观检查，确保其工
作正常。

11.包装和出货：完成上述步骤后，对PCB进行包装，并按照订单要求进行出货。

需要注意的是，PCB制作流程可能因不同的需求和特殊情况而有所差异，但以上步骤是一般的PCB制作过程。

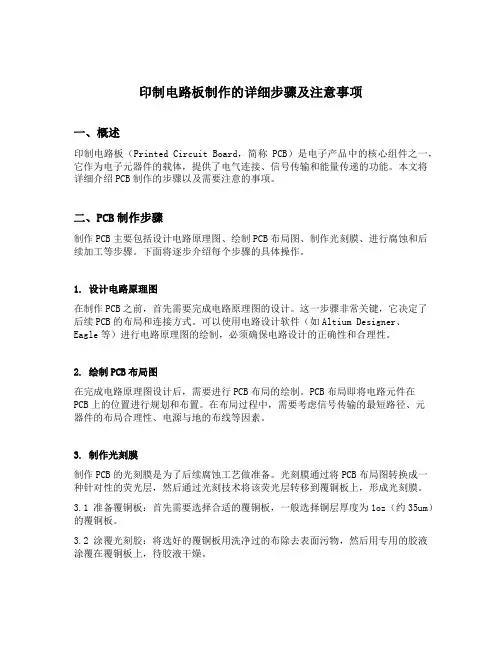

印制电路板制作的详细步骤及注意事项一、概述印制电路板（Printed Circuit Board，简称PCB）是电子产品中的核心组件之一，它作为电子元器件的载体，提供了电气连接、信号传输和能量传递的功能。

本文将详细介绍PCB制作的步骤以及需要注意的事项。

二、PCB制作步骤制作PCB主要包括设计电路原理图、绘制PCB布局图、制作光刻膜、进行腐蚀和后续加工等步骤。

下面将逐步介绍每个步骤的具体操作。

1. 设计电路原理图在制作PCB之前，首先需要完成电路原理图的设计。

这一步骤非常关键，它决定了后续PCB的布局和连接方式。

可以使用电路设计软件（如Altium Designer、Eagle等）进行电路原理图的绘制，必须确保电路设计的正确性和合理性。

2. 绘制PCB布局图在完成电路原理图设计后，需要进行PCB布局的绘制。

PCB布局即将电路元件在PCB上的位置进行规划和布置。

在布局过程中，需要考虑信号传输的最短路径、元器件的布局合理性、电源与地的布线等因素。

3. 制作光刻膜制作PCB的光刻膜是为了后续腐蚀工艺做准备。

光刻膜通过将PCB布局图转换成一种针对性的荧光层，然后通过光刻技术将该荧光层转移到覆铜板上，形成光刻膜。

3.1 准备覆铜板：首先需要选择合适的覆铜板，一般选择铜层厚度为1oz（约35um）的覆铜板。

3.2 涂覆光刻胶：将选好的覆铜板用洗净过的布除去表面污物，然后用专用的胶液涂覆在覆铜板上，待胶液干燥。

3.3 曝光：将干燥后的胶液表面放置光刻膜，使用专用的曝光机进行曝光，射入适量的紫外线。

3.4 显影：将曝光后的覆铜板浸入显影液中进行显影，使未光刻部分的胶液溶解。

3.5 固化：显影后的覆铜板需要用固化剂固化，以增加其耐蚀性。

3.6 清洗：将固化后的覆铜板用洗净剂清洗，去除杂质和未固化的光刻胶。

3.7 化学镀铜：为了增加导电性，可以进行化学镀铜处理，使覆铜板的铜层更均匀。

4. 腐蚀腐蚀是制作PCB的关键步骤之一，通过腐蚀将不需要的铜层去除，使得只剩下需要的线路。

印制电路板制作的详细步骤及注意事项以印制电路板制作的详细步骤及注意事项为标题，本文将为大家介绍印制电路板的制作过程及需要注意的事项。

一、制作步骤1. 设计电路图：首先需要根据电路的需求，设计出电路图。

可以使用电路设计软件进行设计，也可以手绘电路图。

2. 制作底片：将电路图转化为底片，可以使用激光打印机或者喷墨打印机进行打印。

底片需要使用透明胶片打印，以便于后续的曝光。

3. 准备铜板：将铜板切割成所需大小，并清洗干净。

4. 涂覆光敏胶：将光敏胶涂覆在铜板上，可以使用刮板或者喷涂的方式。

涂覆后需要在黑暗环境下晾干。

5. 曝光：将底片放置在涂覆了光敏胶的铜板上，使用曝光机进行曝光。

曝光时间需要根据光敏胶的厚度和底片的透明度进行调整。

6. 显影：将曝光后的铜板放入显影液中，显影液会将未曝光的光敏胶溶解掉，露出铜板表面。

7. 蚀刻：将显影后的铜板放入蚀刻液中，蚀刻液会将露出的铜板表面腐蚀掉，形成电路图案。

8. 清洗：将蚀刻后的铜板放入清洗液中，清洗掉蚀刻液和光敏胶残留。

9. 钻孔：使用钻床或者手持钻进行钻孔，以便于焊接元器件。

10. 焊接元器件：将元器件焊接到电路板上。

二、注意事项1. 安全第一：制作电路板需要使用化学药品和机器设备，需要注意安全，佩戴防护手套和眼镜。

2. 保持清洁：制作电路板需要保持环境清洁，避免灰尘和杂质进入电路板。

3. 控制温度：制作电路板需要控制温度，避免温度过高或者过低影响电路板的质量。

4. 注意曝光时间：曝光时间需要根据光敏胶的厚度和底片的透明度进行调整，过长或者过短都会影响电路板的质量。

5. 注意蚀刻液的浓度和时间：蚀刻液的浓度和时间需要控制好，过浓或者过久都会影响电路板的质量。

6. 注意钻孔位置和大小：钻孔需要根据元器件的大小和位置进行钻孔，避免钻孔位置偏移或者钻孔过大。

7. 注意焊接温度和时间：焊接需要控制好温度和时间，避免焊接过热或者过久影响电路板的质量。

以上就是印制电路板制作的详细步骤及注意事项，希望对大家有所帮助。

印制电路板的制造流程印制电路板（Printed Circuit Board，简称PCB）作为现代电子设备的核心组成部分之一，其制造流程经历了多个环节和机械操作。

下面我将详细介绍印制电路板的制造流程，以帮助您了解其过程。

1. 设计制图：首先，根据电路设计的要求，使用电子设计自动化软件绘制电路图。

电路图包括了元器件布局、线路连接、引脚分配等信息。

2. 制作印刷电路板：将设计图转换成物理印制电路板。

这个过程由以下几步组成：a. 基材选择：选择适合的基材，如玻璃纤维布覆铜板（FR-4）。

b. 清洁处理：对基材进行表面处理，去除污垢和氧化物。

c. 软板制造：将铜箔与基材层压在一起，使用高温和压力固化。

d. 图案制作：将设计图图案转移到铜箔的表面，通常通过化学腐蚀或物理蚀刻实现。

e. 钻孔：根据设计要求，在适当位置钻孔，以便安装元器件。

f. 电镀：通过电化学过程，在印刷电路板的金属表面形成薄膜，以增强电导性。

g. 焊盘制作：在需要焊接元器件的位置上，将铜箔镀上一层锡。

h. 色谱制图：在电路板上涂覆一层光敏膜。

i. 图形暴光：通过光照处理，使得光敏膜只在需要的区域保留。

j. 蚀刻：使用化学溶液，将光敏膜未覆盖的铜蚀刻掉。

k. 清洁：清洗掉蚀刻过程中产生的化学物质和残留物。

3. 元器件安装：将各种元器件，如电阻、电容、集成电路等，根据设计要求精确地安装到对应位置上。

这一过程可以通过机器自动化进行，也可以手工完成。

4. 焊接：根据设计要求，将元器件与印制电路板之间的连接通过焊接完成。

使用焊锡和热量，将元器件与印制电路板的焊盘连接。

5. 测试与质检：对已制造完成的印制电路板进行全面的功能测试和质量检查。

这涉及到电气性能测试、连通性测试、外观检查等。

6. 包装和交货：将通过测试和检查的印制电路板进行合适的包装，并准备交付给客户或下一阶段的生产。

这是印制电路板的制造流程的基本步骤。

每个步骤都需要精确、细致的操作，以确保电路板的高质量和稳定性。

写出印制电路板制作的详细步骤及注意事项印制电路板是电子元件的重要载体，现在越来越受到广大电子爱好者的关注。

想要自己制作一块印制电路板，需要了解一些详细的制作步骤和注意事项。

接下来，我们将根据不同的步骤进行分类，一一介绍。

一、准备工作1. 设计电路图在制作印制电路板之前，需要根据电路需求，绘制相应的电路图。

这个步骤需要十分仔细和准确，电路图设计的好坏直接影响印制电路板的成功率。

2. 制作电路板模板制作电路板模板的方式有很多种，可以通过自己手工刻蚀，也可以通过购买现成的电路板模板。

大多数情况下，购买现成的电路板模板可以更加省时省力，而且效果也更好。

3. 选购材料印制电路板需要使用的材料包括铜板、蚀刻液、电路板胶、过孔垫等，需要根据自己的需求选择相应的材料。

建议在选购时多留意一些品牌，质量相对更可靠。

二、蚀刻1. 去膜将铜板磨光，放入去膜剂中浸泡，去除铜板表面的氧化层。

注意在处理过程中，要注意安全和防护，避免剂液的接触和吸入。

2. 布图将电路板模板用细针刻划出来电路的图案，使之成为感性的铜膜图案。

3. 曝光将由电路图转化成的网点图进行曝光，形成的网点图投影在经人工打制的感性铜膜上，用紫外线或光印刷机曝光一定时间后，将模板取走，留下的仅为被紫外光曝光过厚度为0.03~0.05mm铜膜的导电图案。

4. 蚀刻将经过曝光的铜板放入蚀刻液中，使得不应该存在的铜层逐渐被腐蚀掉，制成想要的电路图案。

需要注意的是，蚀刻液具有强腐蚀性，不能接触皮肤，需要佩戴手套和护目镜等防护用具。

三、钻孔将电路板钻起孔来，钻孔需要使用钻头和钻床，可以通过机械方法或者手工方法进行。

需要注意的是，制作过程中需要保持电路板清洁，并且为了保证孔的质量，需要用支架保持电路板的稳定，用润滑剂涂在钻头上，以防止电路板的破坏。

四、贴膜将胶纸贴在电路板上，保护电路板并抵消偏差。

将涂有电路板画面的胶纸贴在前面，然后将贴有粘合剂的胶纸粘在电线盘表面上。

五、镀金电路板完成之后，还需要进行镀金处理，以增加导电性，防止氧化。

第3章印制电路板设计与制作印制电路板(PCB--Printed Circuit Borad)是由印制电路加基板构成的，它是电子工业重要的电子部件之一。

印制电路板在电子设备中的广泛应用，大大提高了产品的一致性、重现性、成品率，同时由于机械化和自动化生产的实现，生产效率大为提高，且可以明显地减少接线的数量以及能消除接线错误，从而保证了电子设备的质量，降低了生产成本，方便了使用中的维修工作。

3.1 印制电路板的设计3.1.1 有关印制电路板的概念和设计要求1．印制电路板的概念印制：采用某种方法在一个表面上再现符号和图形的工艺，他包含通常意义的印刷。

敷铜板：由绝缘基板和粘敷在上面的铜箔构成，是用减成法制造印制电路板的原料。

印制元件：采用印制法在基板上制成的电路元件，如电感、电容等。

印制线路：采用印制法在基板上制成的导电图形，包括印制导线、焊盘等。

印制电路：采用印制法按预定设计得到的电路，包括印制线路和印制元件或由二者组成的电路。

印制电路板：完成了印制电路或印制线路加工的板子。

简称印制板，它不包括安装在板子上的元器件和进一步的加工。

印制电路板组件：安装了元器件或其他部件的印制板部件。

板上所有安装、焊接、涂覆都已完成，习惯上按其功能或用途称为“某某板”“某某卡”，如计算机的主板、显卡等。

单面板：仅一面上有导电图形的印制板。

双面板：两面都有导电图形的印制板。

多层板：有三层或三层以上导电图形和绝缘材料层压合成的印制板。

在基板上再现导电图形有两种基本方式：减成法和加成法。

减成法：先将基板上敷满铜箔，然后用化学或机械方式除去不需要的部分。

又分蚀刻法和雕刻法。

a.蚀刻法----采用化学腐蚀办法除去不需要的铜箔。

这是主要的制造方法。

b.雕刻法----用机械加工方法除去不需要的铜箔。

这在单件试制或业余条件下可快速制出印制板。

加成法: 在绝缘基板上用某种方式敷设所需的印制电路图形，敷设印制电路有丝印电镀法、粘贴法等。

印制板是电子工业重要的电子部件之一，在电子设备中有如下功能：a.提供分离元件、集成电路等各种元器件固定、装配的机械支撑。

印制电路板制作流程概述印制电路板制作流程概述引言：印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的关键组成部分，它提供了电子元件之间的电气连接和机械支持。

本文将深入探讨印制电路板的制作流程，包括设计、材料选型、制版、化学加工和组装等多个方面，并分享我对这个主题的观点和理解。

第一部分：设计印制电路板制作的第一步是进行设计。

设计师必须根据电子产品的需求和功能要求，绘制出电路板的原始草图。

在这个过程中，设计师需要考虑到电子元件的摆放位置、电气连接以及尺寸和形状等因素。

常用的电路板设计软件如Eagle和Altium Designer等。

第二部分：材料选型选择合适的材料对于印制电路板的性能至关重要。

常见的印制电路板材料包括玻璃纤维增强板（FR-4）、金属基板（铝基板和铜基板）和陶瓷基板等。

每种材料都有其特定的特性和用途，设计师需要根据实际需求做出选择。

第三部分：制版制版是将设计好的电路板图案转移到基板上的过程。

常用的制版技术包括光刻制版和钢网印刷。

其中，光刻制版是使用光敏胶和紫外线曝光的方法，将电路图案转移到覆铜板上。

钢网印刷则是将胶浆通过钢网按照设计要求印刷到基板上。

第四部分：化学加工化学加工是指通过化学腐蚀和电镀等方法，将制版完成的电路板进行加工和修饰。

首先，通过化学腐蚀去除覆铜板上不需要的部分，以形成电路图案。

接下来，进行电镀，将电路图案上的导电线路增厚，以提高电导率。

第五部分：组装在印制电路板制作的最后阶段，需要将电子元件进行安装和焊接，完成整个电路板的组装。

这一步骤需要根据设计要求进行精确的元件安放，然后使用焊接技术将元件与电路板连接起来。

常见的焊接方法有手工焊接和表面贴装技术（SMT）。

总结：印制电路板制作是一个复杂而精细的过程，涉及到设计、材料选型、制版、化学加工和组装等多个环节。

每个环节的质量和精度都决定了最终电路板的性能和可靠性。

通过深入了解印制电路板制作流程，我们可以更好地理解这个关键电子元件的制造过程，并在实际应用中更好地应对各种挑战。

印制电路板设计与制作印制电路板（Printed Circuit Board，简称PCB）是一种用于连接和支持电子元件的组装板。

它被广泛应用于各种电子设备中，包括手机、电脑、汽车、家电等。

PCB的设计与制作是电子产品开发过程中的关键环节之一、下面将详细介绍PCB设计与制作的流程和方法。

首先，PCB设计的第一步是确定电路功能和性能要求。

这涉及到对电子产品的需求分析和电路设计。

在确定了电路功能和性能要求之后，可以开始进行PCB布局设计。

PCB布局设计是将电路元件和连线进行合理的布置，以满足电路的要求，并考虑到尽量减小电路板的面积和成本。

在布局设计过程中，需要考虑到信号线和电源线的走向、层次布局、阻抗匹配等问题。

接下来是PCB的连接设计。

连接设计包括将电路元件之间的信号线、电源线和地线进行合理地连接。

这需要注意信号线间的干扰和电磁兼容性，以及尽量减小信号线之间的串扰。

在连接设计完成后，就可以进行PCB的布线设计了。

布线设计是将连接设计的线路画在PCB上，并考虑到信号线和电源线的长度、走向和宽度等。

为了提高电路的稳定性和性能，需要采取一些布线技巧，比如分割功率和信号线，增加地线，设置阻抗控制等。

完成PCB设计后，就可以进行PCB的制作了。

PCB制作的第一步是生成Gerber文件。

Gerber文件是一种标准的产生PCB图形的文件格式，包括了层次布局、连线、元件等信息。

生成Gerber文件后，可以使用PCB制作软件将Gerber文件传输给PCB制造商进行制作。

PCB制作的过程包括了印刷工艺、化学腐蚀、镀金等步骤。

在制作过程中，需要注意PCB的质量和效率，并进行必要的检测和测试。

最后，完成PCB的制作后，还需要进行PCB的组装和测试。

组装是将电路元件焊接到PCB上的过程，包括手工焊接和机器焊接。

组装完成后，需要对PCB进行测试，以确保电路的功能和性能符合要求。

总结起来，PCB设计与制作是电子产品开发过程中的重要一环。
