QC预制钢弹簧浮置板施工

“预制装配式”浮置板轨道施工工艺研究小组名称：中铁一局X10号线项目部QC小组发布人：张明中铁一局集团XX工程公司X城市轨道工程公司2011年3月目录• 1、名词解释 ------------------------ 3 • 2、小组概况 ------------------------ 4 • 3、选择课题 ------------------------ 5• 4、设定目标 ------------------------ 6• 5、确定方案 ------------------------ 7• 6、制定对策 ------------------------ 14• 7、对策实施 ------------------------ 14• 8、效果确认 ------------------------ 18• 9、巩固措施 ------------------------ 18• 10、课题总结 ------------------------ 19• 11、下步计划 ------------------------ 191、名词解释1.1 浮置板轨道结构浮置板轨道结构是一种有效的减振降噪措施，1965 年在德国首次使用。

2002年国内首次在北京地铁西直门车站使用。

目前，国内外已有30 个多个国家和城市地铁采用了浮置板轨道结构，并取得了较好的效果。

已成为城市轨道交通减振降噪的一种主要道床形式。

浮置板轨道结构（图1）浮置板轨道采用隔离减振的措施，将轨道结构的道床板与结构基础用弹性体整体隔离，利用具有一定质量和刚度的混凝土道床板在弹性体上进行惯性运动来隔离和衰减列车运行产生的振动。

浮置板轨道结构主要包括（如图1）：浮置板基础、隔震器（如图2、图3）、钢筋混凝土道床板（即轨道板）、钢轨及其扣配件等。

内置隔震器（图2）侧置隔震器（图3）1.2 “预制转配式”浮置板施工采用“工厂标准化预制、现场机械装配”相结合的“建筑工业化”模式进行浮置板轨道施工施工工艺，轨道板长3.6米单板重9.3吨，为工厂化预制的成品件。

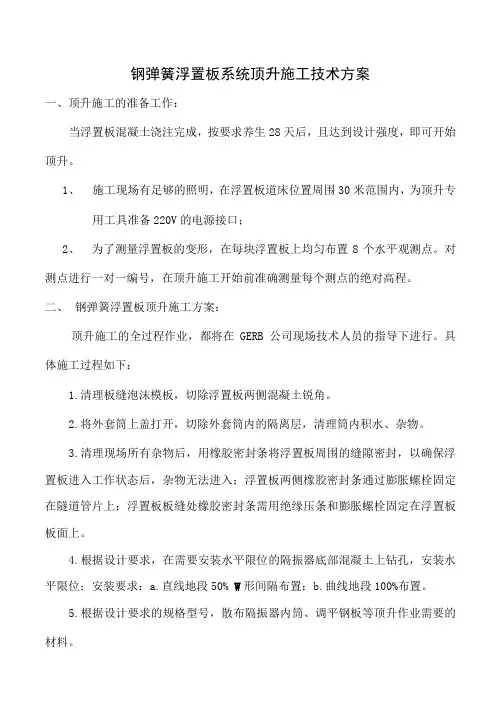

钢弹簧浮置板系统顶升施工技术方案一、顶升施工的准备工作：当浮置板混凝土浇注完成，按要求养生28天后，且达到设计强度，即可开始顶升。

1、施工现场有足够的照明，在浮置板道床位置周围30米范围内，为顶升专用工具准备220V的电源接口；2、为了测量浮置板的变形，在每块浮置板上均匀布置8个水平观测点。

对测点进行一对一编号，在顶升施工开始前准确测量每个测点的绝对高程。

二、钢弹簧浮置板顶升施工方案：顶升施工的全过程作业，都将在GERB公司现场技术人员的指导下进行。

具体施工过程如下：1.清理板缝泡沫模板，切除浮置板两侧混凝土锐角。

2.将外套筒上盖打开，切除外套筒内的隔离层，清理筒内积水、杂物。

3.清理现场所有杂物后，用橡胶密封条将浮置板周围的缝隙密封，以确保浮置板进入工作状态后，杂物无法进入；浮置板两侧橡胶密封条通过膨胀螺栓固定在隧道管片上；浮置板板缝处橡胶密封条需用绝缘压条和膨胀螺栓固定在浮置板板面上。

4.根据设计要求，在需要安装水平限位的隔振器底部混凝土上钻孔，安装水平限位；安装要求：a.直线地段50% W形间隔布置；b.曲线地段100%布置。

5.根据设计要求的规格型号，散布隔振器内筒、调平钢板等顶升作业需要的材料。

6.使用顶升工具，两轮依次压入16mm厚度的调平钢板，第三轮用5mm，2mm 厚度的调平钢板精调；顶升三轮以后，对该范围内的浮置板面上观测点高程进行再次准确测量；7.将观测点前后两次的高程测量结果的差值与30mm的设计顶升高度进行比较，确定需要调整的高度值。

有针对性的进行一轮高度调整后，再次测量观测点高程，比较原始高程数据后，进行再次调整，直至达到设计顶升高度及误差要求；8.最后根据设计要求在隔振器内安装锁紧安全板，有效恢复隔振器外筒上盖板。

三、顶升施工过程安全注意事项及预防措施：①、GERB公司为该项目提供的专用顶升设备在厂内经过检修维护；②、顶升前的浮置板间隙密封必须有效，确保顶升以后杂物无法进入；③、为了确保顶升过程中的浮置板始终处于水平状态，顶升工序开始后，单工作日内，每段浮置板范围的隔振器顶升的高度一致；④、顶升过程中，随时注意观察现场情况。

钢弹簧浮置板道床施工工艺地铁浮置板减振道床施工工法一、前言浮置板减振道床是在混凝土道床下放置橡胶支座，利用道床在弹性体上惯性震动的物理现象达到减振降噪的目的。

北京地铁九号线本标段共有2处特殊减振地段采用钢弹簧浮置板道床，分别为左线K7+993～K8+352、右线K7+993～K8+352里程段，此段位于六里桥车站站内，距离六里桥站下料口较近。

与一般整体道床相比可降低振动与噪音约20dB，取得了良好的社会效果。

在地铁浮置板减振道床施工中，解决了小半径曲线段浮置板的预制、道床现浇部分混凝土浇筑、施工测量、浮置板吊装等关键工艺。

二、工法特点1．浮置板在预制场预制，待隧道主体工程完成并施作好侧壁混凝土后，将浮置板运至施工地点，用自行研制的小龙门吊，配简单工具完成安装。

2．精密测量控制定位，采用公差配合原理，合理调配安装位置，减少误差传播积累。

3．制定各工序技术文件、操作细则、工艺标准和内部验收标准，有利于推广使用。

三、适用范围本工法适用于列车运行振动对沿线建筑物有影响的地铁隧道。

四、工艺原理浮置板减振道床设置目的是减振与消音。

其原理是能隔断轨道结构与主体结构之间的刚性联结，充分吸收列车运行所产生的冲击能量，减少因振动而对周围结构的扰动和破坏。

浮置板是浮置板减振道床中的一个重要支承和传力板块，它直接承受上部重力、牵引力及其制动力，以达到减振降噪目的。

北京地铁浮置板减振道床采用自振频率约14Hz的浮置板轨道结构，对频率20～30Hz的振动有较好的减振效果。

浮置板轨道断面及浮置板平面结构见图1、图2。

图1 浮置板轨道断面图2 浮置板平面结构浮置板长295cm，宽280cm，厚30cm，板与板之间留有50mm间隙，板端顶留有凹槽，以容纳一个长450mm、宽200mm、厚75mm的纵向缓冲胶垫。

浮置板板面设排水坡，左右两侧设有侧向约束组合，以防止浮置板左右摇摆不定。

浮置板与主体结构完全分离。

橡胶支座直径600mm、厚75mm，是浮置板轨道结构中的重要部件，其质量直接影响降噪效果、减振性能及浮置板道床的耐用性，对其生产过程必需严格控制。

城乡规划与建设
2019

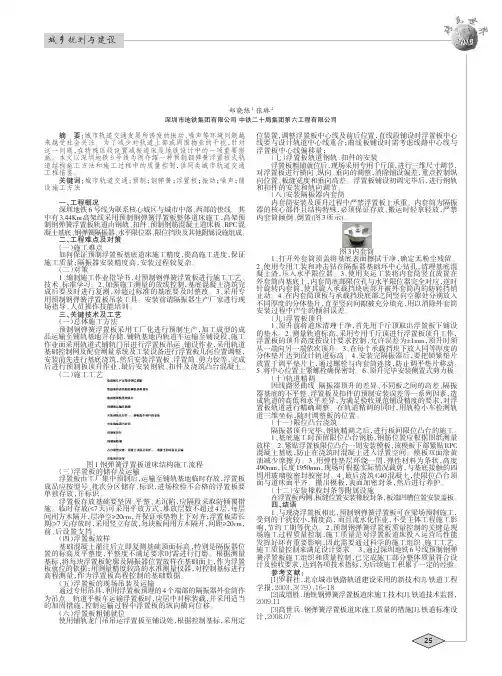

城市轨道交通预制钢弹簧浮置板施工方法及质量控制
郑晓练 1 张琳 2 深圳市地铁集团有限公司 中铁二十局集团第六工程有限公司
摘 要：城市轨道交通发展所诱发的振动、噪声等环境问题越 来越受社会关注。为了减少对轨道上部或周围物业的干扰，针对 这一问题，在特殊区段设置减振道床是地铁设计中的一项重要措 施。本文以深圳地铁 6 号线为例介绍一种预制钢弹簧浮置板式轨 道结构施工方法和施工过程中的质量控制，供同类城市轨道交通 工程借鉴。
关键词：城市轨道交通；预制；钢弹簧；地铁 6 号线为联系核心城区与城市中部、西部的快线。其 中有 3.44Km 高架线采用预制钢弹簧浮置板整体道床施工，高架预 制钢弹簧浮置板轨道由钢轨、扣件、预制钢筋混凝土道床板、RPC 混 凝土基底、钢弹簧隔振器、水平限位器、限位挡块及其他附属设施组成。 二、工程难点及对策 （一）施工难点 如何保证预制浮置板基底道床施工精度，提高施工进度，保证 施工质量；隔振器安装精度高，安装过程较复杂。 （二）对策 1、编制施工作业指导书，对预制钢弹簧浮置板进行施工工艺、 技术、标准学习。2、加强施工测量的放线控制，基底混凝土浇筑完 成后要及时进行复测，对超过标准的基底要及时整改。3、采用专 用预制钢弹簧浮置板吊装工具。安装前请隔振器生产厂家进行现 场指导，人员操作技能培训。 三、关键技术及工艺 （一）总体施工方法 预制钢弹簧浮置板采用工厂化进行预制生产，加工成型的成 品运输至铺轨基地并存储，铺轨基地内轨道车运输至铺设段，施工 作业面采用轨道式铺轨门吊进行浮置板吊运、铺设作业，采用轨道 基础控制网及配套测量系统及工装设备进行浮置板几何位置调整， 安装前先进行基底浇筑，然后安装浮置板、浮置筒、剪力铰等，完成 后进行预制板顶升作业，最后安装钢轨、扣件及浇筑凸台混凝土。 （二）施工工艺
