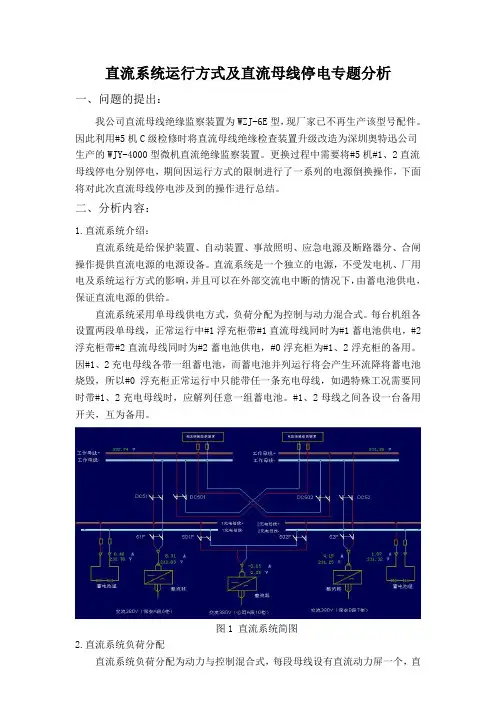

直流系统运行方式及直流母线停电专题分析
一、问题的提出：
我公司直流母线绝缘监察装置为WZJ-6E型，现厂家已不再生产该型号配件。因此利用#5机C级检修时将直流母线绝缘检查装置升级改造为深圳奥特迅公司生产的WJY-4000型微机直流绝缘监察装置。更换过程中需要将#5机#1、2直流母线停电分别停电，期间因运行方式的限制进行了一系列的电源倒换操作，下面将对此次直流母线停电涉及到的操作进行总结。
二、分析内容：
1.直流系统介绍：
直流系统是给保护装置、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，不受发电机、厂用电及系统运行方式的影响，并且可以在外部交流电中断的情况下，由蓄电池供电，保证直流电源的供给。
直流系统采用单母线供电方式，负荷分配为控制与动力混合式。每台机组各设置两段单母线，正常运行中#1浮充柜带#1直流母线同时为#1蓄电池供电，#2浮充柜带#2直流母线同时为#2蓄电池供电，#0浮充柜为#1、2浮充柜的备用。因#1、2充电母线各带一组蓄电池，而蓄电池并列运行将会产生环流降将蓄电池烧毁，所以#0浮充柜正常运行中只能带任一条充电母线，如遇特殊工况需要同时带#1、2充电母线时，应解列任意一组蓄电池。#1、2母线之间各设一台备用开关，互为备用。
图1 直流系统简图
2.直流系统负荷分配
直流系统负荷分配为动力与控制混合式，每段母线设有直流动力屏一个，直
流控制屏三个，具有分配方式见下表：
3.各直流负荷正常运行方式
动力类负荷 油泵类 该类型负荷为备用设备，正常运行时均送电备用。
热工电源 作为热工220V直流电源，送电
UPS电源 作为UPS系统的旁路电源，送电备用
发变组保护柜 发变组共ABC三个保护柜，电源分别接自#1、2直流母线上。正常运行中，保护A柜由#1直流母线带；保护B柜由#2直流母线带；保护C柜由#1直流母线带
高备变保护柜 高备变保护装置正常运行方式下，保护A 柜中801 保护单元由#5 机#1直流母线带，802 保护单元由#6 机#2直流母线带；保护B柜中801保护单元由#6机#2直流母线带，操作箱控制电源一由#5机#2直流母线带，控制电源二由#6机#1直流母线带
一．直流系统的概念
直流系统是应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。直流系统是以电池容量标称如65AH100AH常用名称:GZDW-65AHGZDW-100AH。
二．直流系统的用途
广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户(如发电厂、变电站、配电站、石化、钢铁、电气化铁路、房地产等)，为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，它也同样广泛的应用于通信部门、计算机房、医院、矿井、宾馆，以及高层建筑的可靠应急电源，用途十分广泛。还有直流系统的心脏是蓄电池，对蓄电池进行科学的维护是直流系统的核心工作。
三．直流系统的组成
直流系统主要由两大部份组成。一部份是电池屏，另一部份是直流充电屏（直流屏）。电池屏就是一个可以摆放多节电池的机柜（800×600×2260）。电池屏中的电池一般是由2V-12V的电池以9节到108节串联方式组成，对应电的电压输出也就是110V或220V。目前使用的电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元。
1.整流模块系统：
电力整流模块就是把交流电整流成直流电的单机模块，通常是以通过电流大小来标称（如2A模块、5A模块、10A模块、20A模块等等），按设计理念的不同也可以分为：风冷模块、独立风道模块、自冷模块、自能风冷模块和自能自冷模块。它可以多台并联使用，实现了N+1冗余。模块输出是110V、220V稳定可调的直流电压。模块自身有较为完善的各种保护功能如：输入过压保护、输出过压保护、输出限流保护和输出短路保护等。
直流锅炉启动控制系统介绍
2016.51带循环泵的启动系统
1.1系统介绍
对于配置带循环泵的启动锅炉，在锅炉的启动及低负荷运行阶段，炉水循环确保了在锅炉达到最低直流负荷之前的炉膛水冷壁的安全性。当锅护负荷大于最低直流负荷时，一次通过的炉膛水冷壁质量流速能够对水冷壁进行足够的冷却。启动系统主要由除氧器、给水泵、大气式扩容器、集水箱、启动循环泵、启动分离器等组成，具体流程图见图3
在炉水循环中，由分离器分离出来的水往下流到锅炉启动循环泵的人口，通过泵提高压力来克服系统的流动阻力和省煤器最小流量控制阀(V-507)的压降，水冷壁的最小流量是通过省煤器最小流量控制阀来实现控制的，即使当一次通过的蒸汽量小于此数值时，炉膛水冷壁的质量流速也不能低于此数值。炉水再循环提供了锅炉启动和低负荷时所需的最小流量，选用的循环泵能提供锅炉冷态和热态启动时所需的体积流量，在启动过程中，并不需要像简单疏水扩容器系统那样往扩容器进行连续地排水。循环泵的设计必须提供足够的压头来建立冷态和热态启动时循环所需的最小流量。
从控制阀出来的水通过省煤器，再进人炉膛水冷壁，总体流程如图2所示，在循环中，有部分的水蒸气产生，然后此汽水混合物进人分离器，分离器布置靠近炉顶，这样可以提供循环泵在任何工况下(包括冷态启动和热态再启动)所需要的净吸压头，分离器的较高的位置同样也提供了在锅炉初始启动阶段汽水膨胀时疏水所需要的静压头。
在图3所示启动系统图中，循环泵和给水泵是申联布置，这样的布且具有以下优点:
(1)进人循环泵的水来自下降管或锅炉给水管或同时从这两者中来; 这样的布置使得在各个启动过程中，总是有水流过循环泵，泵的流量恒定，无须设置任何最小流盆的泵循环回路及其必须的控制设备;
(2)锅炉给水的欠熔可增加循环泵的净吸压头;
当分离器由湿态转向干态时，疏水流量为0，但此时循环泵能从给水管道中得到足够的流量，可保证分离器平滑地从干态转向湿态，无须在此时进行循环泵的关停操作。
直流系统绝缘检测原理介绍
时间：2013-2-25 11:56:56来源：深圳市信瑞达电力设备有限公司打印本文
直流系统绝缘检测原理介绍
直肯定会有很多人想知道直流系统绝缘检测原理介绍的一些内容？
下面小编就满足下大家的好奇心：
发电厂和变电站的直流电源作为主要电气设备的保安电源及控制信号电源，是一个十分庞大的多分支供电
网络。在一般情况下，一点接地并不影响直流系统的运行，但如果不能迅速找到接地故障点并予以修复，
又发生另一点接地故障，就可能引起重大故障的发生。
现有检测直流系统绝缘的方法主要有电桥平衡原理和低频探测原理。根据电桥平衡原理实现的绝缘监
测装置被广泛使用，但它不能检测直流系统正、负极绝缘同等下降时的情况；绝缘监测装置即使报警，也
不能直接得到系统对地的绝缘电阻大小。用低频探测原理检测接地故障是近几年采用的一种新方法，但它
所能检测的接地电阻受直流系统对地分布电容的制约，而且低频交流信号容易受外界的干扰，另外注入的
低频交流信号增大直流系统的电压纹波系数。可见，电桥平衡原理和低频探测原理均存在若干难以克服的
缺陷。本文提出一种新的检测方法，即主回路用不平衡电桥检测总的绝缘电阻，而支路用直流互感器来检
测到底是哪一路出现了绝缘降低。同时用单片机来实现这种检测方法。
主回路的绝缘电阻的测量
传统的平衡电桥检测原理如下图-1，通过检测电压Uj和Um，再加上给定的电阻R来算出R+、R-，但
当正负绝缘都出现降低的情况下，检测的结果将与实际情况不符合。
图-1
为了能检测正负都绝缘降低的情况，下文设计一种不平衡电桥测量法。并用MCS 80C196KC单片机来实
现，如图-2所示。首先我们先说明一下电子继电器AQW214的用法,当AQW214的1、2脚导通时，7、8脚也导
通；而且导通的内阻很小。同理，3，4脚导通时，5、6脚也导通。而且，AQW214的耐压值可以达到400V，
即当7、8，或5、6不导通时，它们两端可以承受400V的电压。所以我们可以通过控制P10的电平，来控制1、
