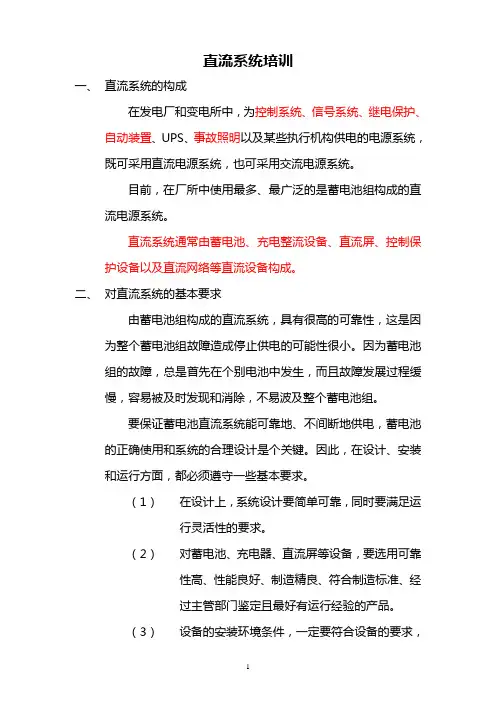

1 直流系统培训
一、 直流系统的构成
在发电厂和变电所中，为控制系统、信号系统、继电保护、自动装置、UPS、事故照明以及某些执行机构供电的电源系统，既可采用直流电源系统，也可采用交流电源系统。
目前，在厂所中使用最多、最广泛的是蓄电池组构成的直流电源系统。
直流系统通常由蓄电池、充电整流设备、直流屏、控制保护设备以及直流网络等直流设备构成。
二、 对直流系统的基本要求
由蓄电池组构成的直流系统，具有很高的可靠性，这是因为整个蓄电池组故障造成停止供电的可能性很小。因为蓄电池组的故障，总是首先在个别电池中发生，而且故障发展过程缓慢，容易被及时发现和消除，不易波及整个蓄电池组。
要保证蓄电池直流系统能可靠地、不间断地供电，蓄电池的正确使用和系统的合理设计是个关键。因此，在设计、安装和运行方面，都必须遵守一些基本要求。
（1） 在设计上，系统设计要简单可靠，同时要满足运行灵活性的要求。
（2） 对蓄电池、充电器、直流屏等设备，要选用可靠性高、性能良好、制造精良、符合制造标准、经过主管部门鉴定且最好有运行经验的产品。
（3） 设备的安装环境条件，一定要符合设备的要求， 2 特别是蓄电池的环境条件是否符合安全运行的要求尤为重要。
（4） 对新蓄电池，要严格按现行规范和蓄电池的技术要求进行安装及充放电工作。
（5） 运行中的蓄电池组，要按规程定期检查、正确充放电，及时消除一切不正常现象，认真进行维护。
三、 直流系统接线
（1）直流系统额定电压：220V和110V，当采用弱电控制信号时，一般采用48V。
（2）直流系统电源配置：直流系统中的主要电源是蓄电池组，其次是充电和浮充电设备。合理地配置蓄电池及充电浮充电设备有利于提高直流系统供电可靠性。
变电站蓄电池正常情况下以浮充电方式运行，直流负荷实际上由浮充电设备供电，蓄电池处于浮充电状态。
（3）直流系统基本接线方式要求：安全可靠、接线简单、供电范围明确、操作方便。
直流系统概述
第一节 直流电源的设置
发电厂的直流系统，主要用于对开关电器的远距离操作、信号设备、继电保护、自动装置及其他一些重要的直流负荷（如事故油泵、事故照明和不停电电源等）的供电。直流系统是发电厂厂用电中最重要的一部分，它应保证在任何事故情况下都能可靠和不间断地向其用电设备供电。
在大型发电厂直流系统中，采用蓄电池组作为直流电源。蓄电池组是一种独立可靠的电源，它在发电厂内发生任何事故，甚至在全厂交流电源都停电的情况下，仍能保证直流系统中的用电设备可靠而连续的工作。
在有大机组的电厂中设有多个彼此独立的直流系统。例如：单元控制室直流系统、网络控制室直流系统（又称升压所或升压站直流系统）和输煤直流系统等。
图13－1 典型600MW机组单元控制室直流系统原理接线图 （C） （a） （b） 对600MW机组的大型电厂，单元控制室和升压所直流系统的设置，应满足继电保护装置主保护和后备保护由两套独立直流系统供电的双重化配置原则。
1．单元控制室直流系统
对600MW机组的电厂，单元控制室直流系统，一般每台发电机组设置两套110V（或115V）直流电源系统，统称为110V直流系统，为继电保护、控制操作、信号设备及自动装置等直流负荷供电。其主要负荷是控制操作回路设备，故电厂中又常称这种直流电源为操作电源。除设置110V直流系统外，每一台机组另设一套220V（或230V）直流系统，为发电机组事故润滑油泵、事故氢密封油泵、汽动给水泵的事故润滑油泵、不停电电源系统（UPS）及控制室的事故照明等直流动力负荷供电。220V直流系统的特点是：平时运行负荷很小，而机组事故时负荷很大。
两套110V直流系统和一套220V直流系统均采用单母线、两线制、不接地系统。每套直流系统均设有相应电压的一组铅酸蓄电池。两套110V直流系统各配置一套蓄电池、一套充电器，另设一套可切换的公共备用充电器，跨接在两直流系统的母线上。如图16－1（a）所示，220V直流系统，设一组蓄电池，配置一套工作充电器，另设一套备用充电器，如图16－1（b）所示。
直流系统、UPS和EPS培训讲义
培训人：刘 勇
一、直流系统的作用和结构
1、直流系统的作用
直流系统室变配电所正常运行的根本，其主要作用：
1) 为各种控制、自动装置、继电保护、信号装置等提供可靠的工作电源；
2) 为断路器分合闸提供可靠的操作电源；
3) 当所用电失去后，作为应急的后备电源。
2、直流系统的组成
直流系统一般由蓄电池组、整流充电装置、放电装置、绝缘监察装置、直流母线、直流负荷等组成。
1) 蓄电池按照电解质的不同，分为酸性和碱性蓄电池。变配电所目前采用的蓄电池主要室：阀控式密封铅酸蓄电池；
2) 整流充电装置现多采用高频开关模块型充电装置，高频开关频率结合脉宽调制技术应用在开关电源上，在高频化、小型化及模块化上有很大的进展，具有输出稳定、稳压精度高、纹波系数小等优点。
3) 绝缘监察装置。考虑直流接地现象，导致开关误动作而设。
二、铅酸蓄电池组
1、蓄电池组的工作原理（略）。在正常适用情况下，蓄电池不宜过度放电，因为这样会使同活性物质混在一起的细小硫酸铅结晶成较大的结晶，增大极板电阻，在充电时很难使它还原，妨碍充电过程的进行。
2、蓄电池组的运行于维护
1) 防酸蓄电池运行方式有：充电——放电运行方式和浮充电运行方式。充电——放电运行方式好是将充好的蓄电池向直流负荷供电，待放电至规定值后再进行充电的运行方式。浮充电运行方式是将蓄电池组与浮充电装置并联，由充电装置向直流母线供电同时又以小电流向蓄电池组浮充电的运行方式。
2) 均衡充电。蓄电池在浮充电运行中，浮充电流是一致的，但由于蓄电池的内电阻和特性不一样，每个蓄电池的自放电是不相等的，造成部分蓄电池电解液密度下降、电压偏低、极板硫化。而采用均衡充电方法，可以使蓄电池消除硫化，达到全组蓄电池电压的均衡。同时均衡充电能对电解液起到搅拌的作用，使电池上、下部电解液密度一致。
3) 核对性放电。工作在浮充电状态的防酸蓄电池，经过长期的运行，极板的表面将逐渐产生硫酸铅结晶堵塞极板微孔，阻碍电解液的渗透，使活性物得不到充分的化学反应，从而增大了蓄电池的内阻，降低了极板中活性物质的作用，使蓄电池的容量大为下降。
直流系统培训课件
一、概述
随着我国经济的快速发展，电力系统在国民经济中的地位日益重要。直流输电以其独特的优势，如传输距离远、损耗小、调节速度快等，逐渐成为我国电力系统的重要组成部分。为了提高电力系统运行效率和稳定性，有必要对直流系统进行深入研究和培训。本课件旨在为电力系统运行人员提供直流系统的基础知识和运行维护技能，以保障电力系统的安全、稳定、高效运行。
二、直流系统基础知识
1.直流系统的定义与分类
直流系统是指电源和负载之间通过直流传输线连接，以直流电为能量传输介质的电力系统。根据直流电压等级，直流系统可分为高压直流输电（HVDC）和柔性直流输电（VSC-HVDC）两大类。
2.直流系统的基本组成
直流系统主要由换流站、直流输电线路、接地极和滤波器等组成。换流站是直流系统的核心部分，实现交流电与直流电之间的相互转换；直流输电线路用于传输直流电能；接地极用于消除直流线路和换流站的故障电流；滤波器用于减小交流侧和直流侧的谐波。 3.直流系统的运行原理
直流系统的运行原理包括换流站的运行原理和直流输电线路的运行原理。换流站通过换流变压器、换流器等设备实现交流电与直流电之间的相互转换。直流输电线路通过直流电缆或架空线路将直流电能传输到目的地。
三、直流系统的运行维护
1.换流站的运行维护
换流站的运行维护包括日常巡检、设备保养、故障处理等方面。日常巡检要检查换流站的设备运行状态、温度、振动等参数；设备保养要定期对换流站的设备进行清洁、润滑、紧固等维护工作；故障处理要及时发现和处理换流站的设备故障，确保换流站的正常运行。
2.直流输电线路的运行维护
直流输电线路的运行维护包括日常巡检、线路保养、故障处理等方面。日常巡检要检查线路的绝缘状况、接头温度、弧垂等参数；线路保养要定期对线路进行清洁、紧固、绝缘测试等维护工作；故障处理要及时发现和处理线路的故障，确保直流输电线路的安全运行。 3.接地极和滤波器的运行维护
