浅谈Master CAM在数控教学中的应用

第 1 页 MasterCAM软件在GSK983M数控铣床实训教学中的应用

MasterCAM是是集成化的CAD/CAM软件。它集二维绘图、三维绘图、数控编程、刀具路径模拟等功能于一身，对运行环境要求较低，在国内模具制造及机械加工行业得到了广泛应用。经过多方调研，我们学校选定了一种能在计算机上进行手工编程和自动编程、并能动态模拟加工轨迹、与数控机床有良好数据接口的美国CNCsoftwsre公司研制的基于PC平台的MasterCAM软件。GSK983M是广州数控设备厂开发的经济型数控系统，在华南地区有众多的使用客户。本人在实践教学中，对应用MasterCAM软件实现GSK983M数控铣床自动加工进行了探索，并归纳如下：

一、MasterCAM软件的功能及运用

MasterCAM是一种功能强大的CAD/CAM软件。由CAD和CAM两大部分组成，并分成Design(造型)，Mill(铣削加工)、Lathe(车削加工)和Wire(线切割)4个功能模块。集设计与制造于一体，通过对所设计的零件进行加工工艺分析，并绘制几何图形及建模，以合理的加工步骤得到刀具路径，通过程序的后处理生成数控加工指令代码，输入到数控机床即可完成加工。

(一)利用MasterCAM进行自动编程的优势

数控程序的手工编制是计算机自动数控编程的基础。是学生熟悉并掌握NC程序基本原理的一个重要途径。但数控指令枯燥、不易记忆，编写的程序又不能得到实现，学生学习的兴趣不高，也得不到应有的实际动手的训练。同时对于许多复杂的凸模、凸轮、非圆齿轮或多维空间曲面等，则编程周期长、精度差、易出错。据统计，一般手工编程与机床加工时间之比约为30：1。因此，快速、准确地编制程序就成为数控教学中一个重第 2 页 要的环节。这一难题在MastexCAM系统中就迎刃而解了，只要在该系统中建好模型设置好相关参数，通过刀具轨迹校验。NC程序的结果就非常直观地仿真出来了。

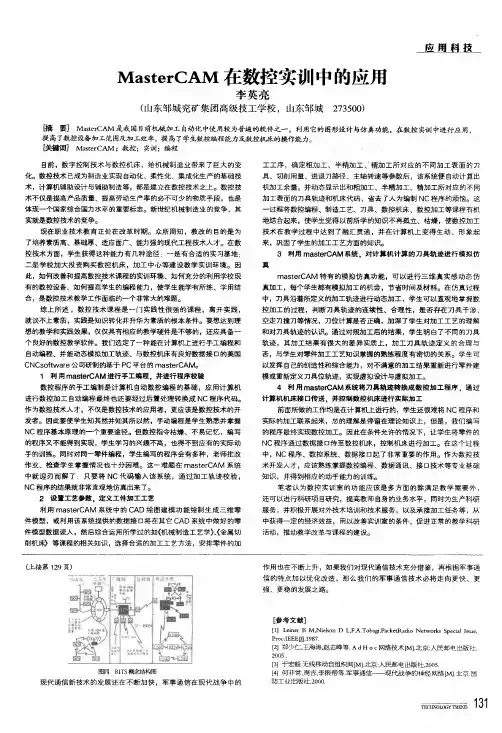

MasterCAM在数控实训中的应用李英亮(山东邹城兖矿集团高级技工学校，山东邹城273500)应用科技【}商耍】MastercAM是我国目前机械加工自动化中使用较为普遍的软件之一，利用它的图形设计与仿真功能，在数控实训中进行应用提高了数控设备加工范围及加工效率，提高了学生数控编程能力及数控机床的操作能力。汝蒿建i司】MasterCAM；数控；实训；编程、目前，数字控制技术与数控机床，给机械制造业带来了巨大的变化。数控技术已成为制造业实现自动化、柔性化、集成化生产的基础技术，计算机辅助设计与辅助制造等，都是建立在数控技术之上。数控技术不仅是提高产品质量、提高劳动生产率的必不可少的物质手段，也是体现一个国家综合国力水平的重要标志。新世纪机械制造业的竞争，其实就是数控技术的竞争。现在职业技术教育正处在改革时期。众所周知，教改的目的是为了培养素质高、基础厚、适应面广、能力强的现代工程技术人才。在数控技术方面，学生获得这种能力有几种途径：一是有合适的实习基地：二是学校加大投资购买数控机床，加工中心等建设教学实训环境。因此，如何改善和提高数控技术课程的实训环境、如何充分的利用学校现有的数控设备、如何提高学生的编程能力，使学生能学有所练、学用结合，是数控技术教学工作面临的一个非常大的难题。综上所述，数控技术课程是--f-]实践性很强的课程，离开实践，就谈不上素质，实践是知识转化并升华为素质的根本条件。要想达至I理想的教学和实践效果，仅仅具有相应的教学硬件是不够的，还应具备一个良好的数控教学软件。我们选定了一种自皂在计算机上进行手工编程和自动编程、并能动态模拟加工轨迹、与数控机床有良好数据接口的美国CNCsoRware公司研制的基于PC平台的masterCAM。1利用masterOAM进行手工编程。并进行程序校验数控程序的手工编制是计算机自动数控编程的基础，应用计算机进行数控加工自动编程最终也还要经过后置处理转换成NC程序代码。作为数控技术人才，不仅是数控技术的应用者，更应该是数控技术的开发者。因此要使学生知其然并知其所以然，手动编程是学生熟悉并掌握NC程序基本原理的一个重要途径。但数控指令枯燥、不易记忆，编写的程序又不能得到实现，学生学习的兴趣不高，也得不到应有的实际动手的训练。同时对固一零件编程，学生编写的程序会有多种，老师批改作业、检查学生掌握情况也十分困难。这一难题在masterCAM系统中就迎刃而解了：只要将NC代码输入该系统，通过加工轨迹校验，NC程序的结果就非常直观地仿真出来了。2设鼍工艺参数．定义工件加TT艺乖』用masterCAM系统中的CAD绘图建模功能绘制生成三维零件模型，或利用该系统提供的数据接口将在其它CAD系统中做好的零件模型数据读人，然后综合运用所学过的如

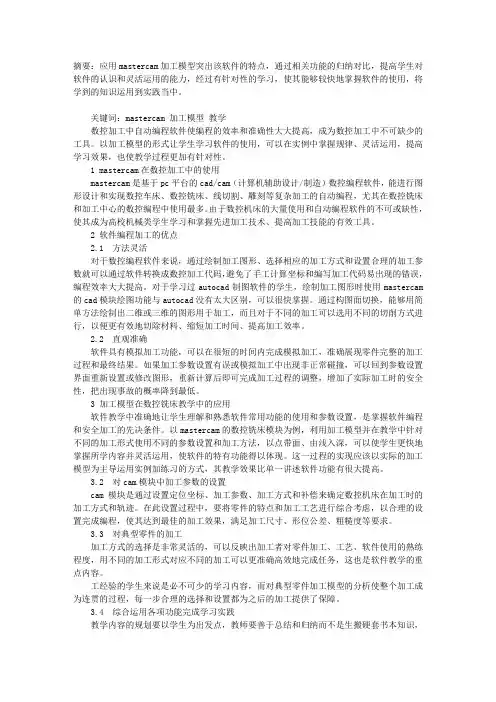

摘要：应用mastercam加工模型突出该软件的特点，通过相关功能的归纳对比，提高学生对软件的认识和灵活运用的能力，经过有针对性的学习，使其能够较快地掌握软件的使用，将学到的知识运用到实践当中。

关键词：mastercam 加工模型 教学

数控加工中自动编程软件使编程的效率和准确性大大提高，成为数控加工中不可缺少的工具。以加工模型的形式让学生学习软件的使用，可以在实例中掌握规律、灵活运用，提高学习效果，也使教学过程更加有针对性。

1 mastercam在数控加工中的使用

mastercam是基于pc平台的cad/cam（计算机辅助设计/制造）数控编程软件，能进行图形设计和实现数控车床、数控铣床、线切割、雕刻等复杂加工的自动编程，尤其在数控铣床和加工中心的数控编程中使用最多。由于数控机床的大量使用和自动编程软件的不可或缺性，使其成为高校机械类学生学习和掌握先进加工技术、提高加工技能的有效工具。

2 软件编程加工的优点

2.1 方法灵活

对于数控编程软件来说，通过绘制加工图形、选择相应的加工方式和设置合理的加工参数就可以通过软件转换成数控加工代码，避免了手工计算坐标和编写加工代码易出现的错误，编程效率大大提高。对于学习过autocad制图软件的学生，绘制加工图形时使用mastercam的cad模块绘图功能与autocad没有太大区别，可以很快掌握。通过构图面切换，能够用简单方法绘制出二维或三维的图形用于加工，而且对于不同的加工可以选用不同的切削方式进行，以便更有效地切除材料、缩短加工时间、提高加工效率。

2.2 直观准确

软件具有模拟加工功能，可以在很短的时间内完成模拟加工，准确展现零件完整的加工过程和最终结果。如果加工参数设置有误或模拟加工中出现非正常碰撞，可以回到参数设置界面重新设置或修改图形，重新计算后即可完成加工过程的调整，增加了实际加工时的安全性，把出现事故的概率降到最低。

Master CAM软件在数控加工中的应用

李 敏

（常州铁道高等职业技术学校电气工程系 江苏 常州 213011）

摘 要：介绍MasterCAM软件的特点和功能，重点说明MasterCAM软件在数控加工中的应用。

关键词：CAD/CAM; MasterCAM软件; 数控加工

1．前言

随着现代机械工业的快速发展，CAD/CAM（计算机辅助设计与制造）技术成为现代信息技术与传统机械设计制造技术相结合的一个典型范例，是先进制造技术的一个重要组成部分，它广泛应用于产品设计和机械制造中，使用CAD/CAM系统产生机床的数控加工程序可以替代传统的手工编程，运用CAD/CAM进行零件的设计和加工制造，可以缩短企业产品开发周期，改善产品质量，从而提高产品的市场竞争力。

MasterCAM软件是美国的CNC Software公司推出的集设计和制造、数控机床自动编程于一体的CAD/CAM软件。由于它对硬件要求不高，并且操作灵活、易学易用并具有良好的价格性能比，因而深受广大企业用户和工程技术人员的欢迎，广泛应用于机械加工、模具制造、汽车工业和航天工业等领域，它具有二维几何图形设计、三维曲面设计、刀具路径模拟、加工实体模拟等功能，并提供友好的人机交互，从而实现了从产品的几何设计到加工制造的CAD/CAM一体化。是目前世界上应用最广泛的CAD/CAM软件之一。

2．MasterCAM软件的功能

MasterCAM是一种功能很强的CAD/CAM软件， 它由CAD设计模块和CAM制造模块组成，并分成Design(造型)、Mill(铣削加工)、Lathe(车削加工)和Wire(线切割)4个功能模块。Design设计模块集2D和3D线框、曲面和实体造型于一体，具有全特征化造型功能和强大的图形编辑、转换处理能力。CAM制造模块可生成和管理多种类型的数控加工操作。MasterCAM软件将CAD设计和CAM制造模块集成于一个系统环境中，完成零件几何造型、刀具路径生成、加工模拟仿真、数控加工程序生成和数据传输，最终完成零件的数控机床加工。
