电气工程及其自动化专业毕业设计
1 目 录
前 言 ················································ （2）
内容摘要 ··············································· （3）
第一章 概述 ·········································· （4）
第二章 电气主接线 ····································· （5）
第2．1节 主接线的设计原则和要求·······················（5）
第2．2节 主接线设计方案 ······························（6）
第2．3节 经济比较 ··································· （10）
第2．3节 主变压器选择 ······························· （12）
第2．4节 所用电设计 ································· （13）
第2．5节 无功补偿 ··································· （15）
第三章 短路电流计算 ·································· （16）
第3．1节 短路电流计算的目的、规定 ···················· （17）
第3．2节 短路电流计算表 ····························· （20）

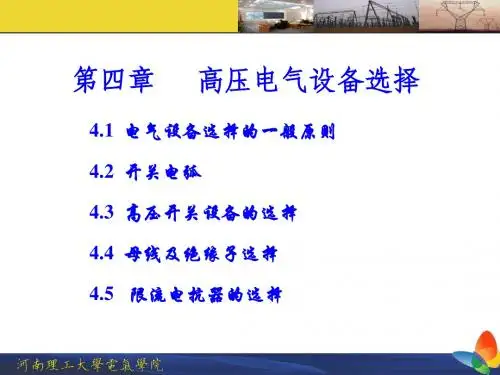

第四章 主要电气设备选型 ······························ （21）
第4．1节 电气设备选择的基础知识······················ （21）

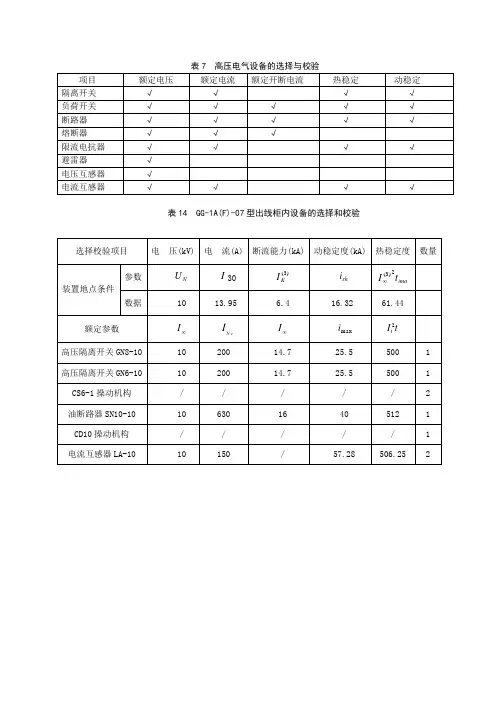

表7 高压电气设备的选择与校验
项目 额定电压 额定电流 额定开断电流 热稳定 动稳定
隔离开关 √ √ √ √
负荷开关 √ √ √ √ √
断路器 √ √ √ √ √
熔断器 √ √ √
限流电抗器 √ √ √ √
避雷器 √
电压互感器 √
电流互感器 √ √ √ √
表14 GG-1A(F)-07型出线柜内设备的选择和校验
选择校验项目 电 压(kV) 电 流(A) 断流能力(kA) 动稳定度(kA) 热稳定度 数量
装置地点条件 参数 NU I30 )3(KI shi imatI2)3(
数据 10 13.95 6.4 16.32 61.44
额定参数 I NeI I maxi 2tIt
高压隔离开关GN8-10 10 200 14.7 25.5 500 1
高压隔离开关GN6-10 10 200 14.7 25.5 500 1
CS6-1操动机构 / / / / / 2
油断路器SN10-10 10 630 16 40 512 1
CD10操动机构 / / / / / 1
电流互感器LA-10 10 150 / 57.28 506.25 2
一、 电气设备选择的基本原则
1、 按正常工作条件选择电气设备
2、 1、电气设备型式的选择 选用电气设备必须考虑设备的装置地点和工作环境。另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。 2、电气设备电压的选择 选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即：
3、 UN ≥ Uet
4、 3、电气设备额定电流的选择
5、 电气设备的额定电流应大于或等于正常工作时最大负荷电流，即
6、 IN ≥ Iet
7、 我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过20%。
8、 按短路条件校验电气设备
1、 电气设备的热稳定性校验
电气设备热稳定性校验是以电气设备的短路电流的数值作为依据的，在工程上常采用下式来做热稳定性校验，即
I2tt ≥ I2∞tj
或 I∞ ≤ It√t/tj
式中 It —— 制造成规定的在t秒内电气设备的热稳定电流，这个电流是在指定时间内不使电器各部分加热到超过所规定的最高允许温度的电流（kA）；
t ―― 与It相对应的时间，通常规定为1s、4s、5s或10s ；
第二章 发电机和变压器的选择
2.1厂用电
在各级电压等级的发输配电中，变压器都是主要电气设备之一，其担任着向用户输送功率，或者两种电压等级之间交换功率的重要任务，同时兼顾电力系统负荷增长情况，并根据电力系统5～10年发展规划综合分析，合理选择，否则，将造成经济技术上的不合理。如果主变压器容量造的过大，台数过多，不仅增加投资，扩大占地面积，而且会增加损耗，给运行和检修带来不便，设备亦未能充分发挥效益；若容量选得过小，可能使变压器长期在过负荷中运行，影响主变压器的寿命和电力系统的稳定性。因此，确定合理的变压器的容量是发电厂安全可靠供电和网络经济运行的保证。
在生产上电力变压器制成有单相、三相、双绕组、三绕组、自耦以及分裂变压器等，在选择主变压器时，要根据原始资料和设计发电机组的容量大小和自身的特点，在满足可靠性的前提下，要考虑到经济性来选择主变压器。
选择主变压器的容量，同时要考虑到该发电厂以后的扩建情况来选择主变压器的台数及容量。
2.2发电机型号的确定
根据设计书的要求选用的发电机容量为300MW，选择发出的电压为18KV，所以选择发电机型号为QFSN-300-2。具体参数如表3.1 表3.1 所选发电机组的型号与参数
发电机 型 号 额 定
电 压(KV) 额定
功率
(MW) 额定
电流
(A) 功率
因数 次暂态电抗(%) 效率
(%)
G-1、G-2 QFS-300-2 18 300 11320 0.85 16.7 98.65
2.3主变压器容量和形式的选择
（1）主变压器容量的选择
因为每千瓦的发电设备投资远大于每千瓦变电设备的投资。为此，在选择发电厂主变压器时，应遵循以下基本原则。
①单元接线的主变压器
单元接线的变压器容量应按发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度来确定。采用扩大单元接线时，应尽可能采用分裂绕组变压器，其容量应按单元接线的计算原则计算出的两台机容量之和来确定。
