SOLIDWORKS 的曲面技巧与操作

SolidWorks中曲面设计的高级技术指南SolidWorks是一款广泛使用的3D计算机辅助设计(CAD)软件，许多设计师和工程师使用它来创建复杂的产品模型。

曲面设计是SolidWorks中的一个重要方面，它允许用户创建平滑、流线型的曲线和曲面。

在本文中，我们将探讨SolidWorks中曲面设计的一些高级技术，并向您展示如何最大限度地利用这些功能。

1. 曲面的创建和编辑技巧在SolidWorks中创建曲面有多种方法。

最常用的方法是使用草图和曲面命令来定义曲面。

在创建曲面之前，确保草图是准确的，并使用约束和尺寸来确保几何形状正确。

曲面命令可以在"曲线"、"曲线型状"或"曲面"工具栏中找到。

在使用这些命令之前，确保您已经了解了它们的功能和选项。

在编辑曲面时，有一些技巧可以帮助您获得更好的结果。

例如，使用曲面修剪命令可以修剪曲面的一部分，或者将几个曲面合并成一个。

这对于处理复杂的曲面几何体非常有用。

此外，还可以使用曲面填充命令在两个曲线之间创建平滑的曲面。

2. 曲面的平滑和修饰技术SolidWorks提供了多种工具和功能，用于平滑和修饰曲面。

其中之一是曲面修整命令，可用于删除不需要的曲面面片，消除不规则边缘等。

此外，可以使用曲面修整功能来调整曲面的曲率和光顺性。

另一个强大的工具是曲率连续性。

曲率连续性用于确保相邻曲面之间没有断裂或显眼的几何转折。

通过应用曲率连续性，您可以创建平滑的过渡和自然的曲线形状。

此外，曲面修剪和分割工具也可以用于修饰曲面。

这些工具可以用来删除不需要的曲面，创建洞口或创建复杂的曲面交集。

3. 整体曲面建模的技术除了创建和修饰曲面之外，SolidWorks还提供了整体曲面建模技术，用于创建复杂的曲面几何体。

其中之一是可通过曲面与体的交集来创建的实体。

通过使用曲面命令和体的交集，您可以创建具有很高级别细节的完整曲面几何体。

《深度解析SolidWorks曲面分割技术》一、SolidWorks曲面分割技术简介SolidWorks作为当前领先的三维CAD软件之一，其功能强大而广泛应用，其中曲面分割技术更是其重要组成部分。

曲面分割是指在SolidWorks软件中对复杂曲面进行切割和分割的一种高级建模技术，它可以帮助设计师更加灵活地处理曲面模型，实现更多样化、复杂化的设计要求。

在本文中，我们将从多个角度深入探讨SolidWorks曲面分割技术，帮助读者全面了解和掌握这一重要技术。

二、曲面分割的基本原理在SolidWorks中，曲面分割是通过切割曲面来进行设计的一种方法。

曲面分割的基本原理是将整体曲面进行切割，得到更小的曲面块，从而更好地对曲面进行调整和编辑。

这种分割的方法使得曲面的设计更加具有灵活性和多样性，可以更加精细地处理曲面模型的细节，提高建模的精度和效率。

三、曲面分割技术的应用场景曲面分割技术在SolidWorks中具有广泛的应用场景，特别适用于产品外观设计、曲面造型设计、复杂曲面的建模等方面。

通过曲面分割技术，设计师可以更好地完成产品的造型设计，满足不同产品的外观要求。

曲面分割技术还可以应用于汽车、航空航天、电子产品等领域的产品设计中，为设计师提供了丰富的工具和方法。

四、曲面分割技术的具体操作步骤在SolidWorks中，进行曲面分割设计需要按照一定的步骤来进行。

需要选择要分割的曲面，然后选择分割方法，比如点、线、平面等，确定分割的位置和方式。

接下来，进行切割操作，对曲面进行切割，得到需要的曲面块。

对分割后的曲面进行编辑和调整，使得曲面达到设计要求。

这些具体步骤的掌握对于曲面分割技术的应用至关重要。

五、曲面分割技术的发展趋势和展望随着科技的不断发展，SolidWorks曲面分割技术也在不断创新和完善之中。

未来，随着产品设计的需求不断提高，曲面分割技术将更加深入人心，成为产品设计中不可或缺的重要环节。

随着硬件性能的提升和软件技术的进步，SolidWorks曲面分割技术也将更加灵活和高效，为设计师提供更好的设计体验和工作环境。

solidworks贴合物体表面上的曲面【知识文章】How to Create Smooth Surfaces in Solidworks for Surface Fitment on Objects导读：在Solidworks中，实现贴合物体表面的曲面是一种复杂而重要的任务。

本文将以从简到繁、由浅入深的方式，全面评估并讲解Solidworks中实现贴合物体表面上曲面的方法和技巧。

通过学习和掌握这些技术，你将能够创建高质量、深度和广度兼具的曲面设计。

一、Solidworks曲面设计的基础知识1.1 什么是曲面设计？在Solidworks中，曲面设计是指利用曲线和曲面功能组件创建平滑、连续且符合物体表面拓扑结构的3D模型。

通过曲面设计，可以更准确地模拟真实世界物体的外观和形状。

1.2 Solidworks曲面设计的工作流程在使用Solidworks进行曲面设计时，通常遵循以下工作流程：1) 创建基础几何体：使用Solidworks的基础几何体（如球体、圆柱体、锥体等）进行建模。

2) 建立曲线：使用曲线工具（如2D曲线或草图工具）创建适合模型的曲线。

3) 创建曲面：使用Solidworks的曲面功能组件（如填充曲面、边界曲面等）基于先前创建的曲线创建曲面。

4) 调整曲面：通过编辑和修整曲面，使其符合预期设计要求。

5) 与实体结合：将曲面与已有的实体物体进行结合，以实现曲面贴合。

二、实现曲面贴合的Solidworks技巧2.1 强大的Solidworks工具Solidworks提供了多种功能强大的工具，用于帮助实现曲面贴合。

其中包括：- 填充曲面：根据所选曲线自动生成连续的曲面。

- 边界曲面：通过指定边界曲线和方向来创建平滑曲面。

- 镜像曲面：将现有曲面复制并镜像以创建对称的曲面。

- 合并曲面：将不同曲面部分合并为单个曲面。

2.2 曲面修整的技巧为了使曲面达到最佳的贴合效果，以下技巧值得注意：- 添加曲线引导：通过添加曲线引导，可以控制曲面的流向和形状。

solidworks曲面放样技巧SolidWorks 是一款功能强大的三维设计软件，广泛应用于工程领域。

在进行复杂曲面设计时，曲面放样技巧尤为重要。

本文将详细介绍SolidWorks 曲面放样的技巧，帮助您更好地掌握这一功能。

一、了解曲面放样基本概念在SolidWorks中，曲面放样是指通过拉伸、旋转或扫描等一系列操作，将二维草图变换为三维曲面的过程。

曲面放样主要包括以下几种类型：1.沿草图轮廓线放样：选择一条或多条草图轮廓线，生成曲面。

2.沿引导线放样：选择一条或多条引导线，以及相应的草图轮廓线，生成曲面。

3.扫描放样：通过扫描路径和扫描轮廓，生成曲面。

二、曲面放样技巧1.选择合适的草图轮廓线在进行曲面放样时，选择合适的草图轮廓线至关重要。

以下是一些建议：- 确保草图轮廓线光滑，无尖角或突变。

- 尽量简化草图轮廓线，避免过多复杂的几何元素。

- 使用连续的曲线，避免出现断裂。

2.设置合理的放样参数在曲面放样过程中，合理设置放样参数可以提高曲面的质量。

以下是一些建议：- 放样方向：根据实际需求，选择合适的放样方向。

- 放样比例：调整放样比例，使曲面符合设计要求。

- 封闭放样：对于需要封闭的曲面，勾选“封闭放样”选项。

3.使用引导线控制曲面形状引导线在曲面放样中起到关键作用，以下是一些建议：- 确保引导线与草图轮廓线相交，且交点数量相同。

- 使用光滑的曲线作为引导线，避免出现尖角或突变。

- 根据需要调整引导线的曲率，以控制曲面的形状。

4.优化曲面质量在完成曲面放样后，可以对曲面进行优化，提高其质量。

以下是一些建议：- 使用“曲面编辑”工具，对曲面进行修剪、延伸等操作。

- 调整曲面的阶次和节点，使其更加光滑。

- 检查曲面是否存在缺陷，如自交、重叠等，并进行修复。

三、总结通过以上技巧，相信您已经掌握了SolidWorks曲面放样的基本方法。

在实际应用中，多加练习和总结，不断提高自己的曲面设计能力。

Solidworks的曲面和曲线设计技巧与实践Solidworks是一款广泛应用于三维建模和CAD设计的软件。

在Solidworks中，曲面和曲线设计是常见的需求，它们在产品设计和工程制图中起到至关重要的作用。

本文将介绍Solidworks中的曲面和曲线设计技巧，并提供实际应用的实践建议。

1. 曲面设计技巧曲面设计是指通过将多个曲线连接起来创建复杂的几何曲面。

以下是几个Solidworks中常用的曲面设计技巧：1.1 曲面填充（Surface Fill）曲面填充是一种创建光滑曲面的常用方法，它基于已有曲线或曲面边界来创建新的曲面。

在选择边界和方向后，Solidworks将根据生成的轮廓自动创建曲面。

根据曲线的形状和方向设置选项，您可以实现不同的填充效果。

1.2 曲面偏移（Surface Offset）曲面偏移可以将现有曲面整体或局部地向内或向外移动，以创建更复杂的形状或增加构件的壁厚。

通过选择曲面、方向和偏移距离，您可以轻松地创建所需的曲面形状。

1.3 曲面修剪（Surface Trim）曲面修剪用于修剪或删减曲面，以适应设计要求。

您可以选择要修剪的曲面和修剪的边界，并通过定义修剪方式来修剪曲面。

使用曲面修剪不仅可以简化模型，还可以确保曲面的光滑过渡。

1.4 曲面拟合（Surface Loft）曲面拟合用于将多个曲面以平滑的方式连接起来，形成一个连续的曲面。

在选择曲面和路线后，Solidworks会自动计算出拟合曲面。

通过调整拟合选项，您可以控制曲面的平滑程度和细节。

2. 曲线设计技巧曲线设计是指通过连接不同的点或绘制曲线来创建复杂的几何形状。

以下是几个Solidworks中常用的曲线设计技巧：2.1 二维草图（2D Sketch）使用二维草图可以创建各种形状的曲线。

在Solidworks中，您可以通过使用直线、圆弧、样条曲线等工具来绘制曲线。

此外，您还可以使用约束和尺寸工具来确保绘制的曲线满足设计要求。

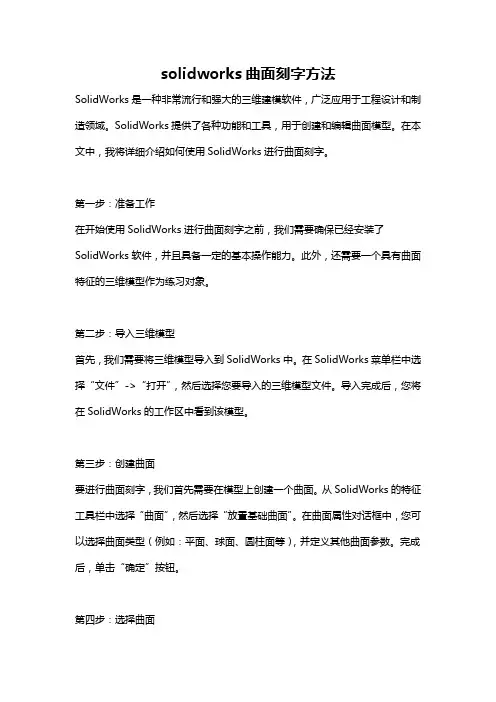

solidworks曲面刻字方法SolidWorks是一种非常流行和强大的三维建模软件，广泛应用于工程设计和制造领域。

SolidWorks提供了各种功能和工具，用于创建和编辑曲面模型。

在本文中，我将详细介绍如何使用SolidWorks进行曲面刻字。

第一步：准备工作在开始使用SolidWorks进行曲面刻字之前，我们需要确保已经安装了SolidWorks软件，并且具备一定的基本操作能力。

此外，还需要一个具有曲面特征的三维模型作为练习对象。

第二步：导入三维模型首先，我们需要将三维模型导入到SolidWorks中。

在SolidWorks菜单栏中选择“文件”->“打开”，然后选择您要导入的三维模型文件。

导入完成后，您将在SolidWorks的工作区中看到该模型。

第三步：创建曲面要进行曲面刻字，我们首先需要在模型上创建一个曲面。

从SolidWorks的特征工具栏中选择“曲面”，然后选择“放置基础曲面”。

在曲面属性对话框中，您可以选择曲面类型（例如：平面、球面、圆柱面等），并定义其他曲面参数。

完成后，单击“确定”按钮。

第四步：选择曲面现在，我们需要选择要进行刻字的曲面。

在SolidWorks的Model树中，选择并打开曲面实体。

然后，从特征工具栏中选择“曲面”->“曲线”，在曲线类型中选择“3D曲线”或“工具曲线”。

这将启动曲线命令。

第五步：创建曲线在曲面上创建一条曲线，以作为我们要刻字的轮廓。

您可以使用各种绘图工具（例如：直线、圆弧、样条曲线等）来创建所需的曲线形状。

第六步：刻字一旦曲线创建完毕，我们可以开始进行曲面刻字。

在SolidWorks的特征工具栏中选择“曲面”->“曲面刻字”。

在曲面刻字属性对话框中，选择要刻字的曲线和字体。

您还可以定义刻字的深度和方向。

完成后，单击“确定”按钮。

第七步：预览和调整完成曲面刻字后，您可以预览结果并进行必要的调整。

通过选择“曲面”->“曲面修补”工具，您可以调整字体刻入曲面的深度和形状。

Solidworks曲面命令讲解一、曲面命令的概念1.1 曲面命令是Solidworks中的重要功能之一，它可以帮助用户创建复杂的曲面模型，实现产品设计与制造的多样化需求。

1.2 曲面命令可以帮助用户在Solidworks中创建自由曲面、复杂曲线以及曲面拟合等功能，为用户的设计和制造工作提供了更加灵活和精准的工具。

二、曲面命令的基本操作2.1 曲面创建工具2.1.1 曲面创建工具包括 Loft、Sweep、Boundary、Fill、Freeform等功能，用户可以根据实际需要选择相应的曲面创建工具进行操作。

2.1.2 Loft命令可以创建两个或多个相互平行的剖面之间的曲面。

Sweep命令可以沿着路径生成曲面。

Boundary命令可以创建两个或多个平行曲面之间的曲面。

Fill命令可以创建一个或多个封闭的边界曲面。

Freeform命令可以创建自由曲面。

2.2 曲线编辑工具2.2.1 曲线编辑工具包括直线、圆弧、样条曲线、曲线拟合等功能，用户可以使用这些工具对曲线进行编辑和修正。

2.2.2 直线命令可以创建直线曲线。

圆弧命令可以创建圆弧曲线。

样条曲线命令可以创建平滑的曲线。

曲线拟合可以将已有的曲线进行拟合，生成平滑的曲面。

三、曲面命令的应用实例3.1 汽车设计3.1.1 在汽车设计中，曲面命令可以用来创建汽车车身的曲面，包括车顶、车身侧面、车灯等部分，实现汽车外观设计的个性化和创新性。

3.1.2 通过曲面命令，用户可以轻松创建汽车车身的曲线和曲面，满足汽车设计师对汽车外观造型的各种要求，提高汽车设计的灵活性和精细度。

3.2 工业制造3.2.1 在工业制造中，曲面命令可以用来创建各种复杂零部件的曲面，如机械外壳、模具表面等，实现工业制造过程中对精度和复杂性的要求。

3.2.2 用户可以通过曲面命令对零部件的曲面进行精确建模，满足工程师对零部件外观和内部结构的各种设计要求，提高零部件的设计精度和加工效率。

SolidWorks7SolidWorks研讨大纲•曲面类型•曲面处理工具之研讨－扫出特征之探讨－迭层拉伸特征之探讨•曲面工具实际应用范例－分模面之制作～放射曲面－靠破孔之填补～平坦曲面－模仁面之制作～缝织曲面－模穴成型～成型至曲面•Im port Files的曲面编修－删除面－复制排列面－置换面－破面的填补方式与技巧－交错曲面的填补方式与技巧－将曲面转为实体•圆角特征进阶－偏移参数－变化半径参数－面圆角控制线•造型特征－造型特征参数设定方式•圆顶特征－在非平面的曲面上产生圆顶之技巧－利用删除面工具处理实体面之瑕疵基本曲面曲面类型Revolve SurfaceSimple SweepRadiateSurfaceLoft SurfacePlanarSurfaceExtrude Surface进阶曲面曲面类型Start &EndSection sweep Sweep to pointBoundary SurfaceVariable sweep EdgeSurfaceRule Surface Network SurfaceAdvance sweep-twist controlBlend surface withT angency control曲面处理工具一般曲面建构指令◆伸长曲面Extrude surface◆旋转曲面Revolvesurface◆扫出曲面Sweep surface◆迭层拉伸曲面Loft surface◆偏移曲面Offset surface◆放射曲面Radiate surface◆平坦曲面Planarsurface◆输入曲面Import surface◆填补曲面Filletsurface 曲面编修指令◆缝织曲面Knit surface◆修剪曲面Trim surface◆延伸曲面Extend surface◆移动曲面Movesurface◆复制曲面Copysurface◆旋转曲面Rotate surface◆曲面镜射Mirrorsurface◆删除破孔Delete hole◆删除面Delete face◆置换面Replaceface如何使用扫出之导引曲线• 导引曲线与轮廓贯穿• 导引曲线不与轮廓贯穿利用扫出路径使轮廓之法线向量一致• 轮廓之法线向量不固定• 轮廓之法线向量保持向上扫出特征之应用• 不规则外型之弹簧• 路径一致管路之制作利用中心线参数控制路径轮廓之起始／终止相切控制导引曲线与接触面之相切▪防止迭层拉伸面扭曲之处理 －保持轮廓节点之一致 ▪消除迭层拉伸面之陵线 －以不规则曲线取代轮廓线公母模之制作▪制作分模面▪填补靠破孔平坦曲面模穴曲面之制作缝织曲面母模面公模面曲面工具实际应用范例 模穴成型公模母模Import Files/\. J删除面复制排列面▪输入曲面▪置换面输入曲面并使用曲面除料使用导圆角修饰外型边线破面的填补方式与技巧删除破孔－适用于较单纯之曲面破面的填补方式与技巧迭层拉伸曲面－适用于破孔之轮廓较单纯者填补曲面－适用于较复杂之曲面Import Files的编修交错曲面的填补方式与技巧以分模线切割曲面删除曲面填补曲面Import Files的曲面编修将曲面转为实体方法一：由缝合之曲面实例化方法二：输出Iges后再输入Import Files的曲面编修利用删除面工具处理实体面之瑕疵• 实体裂隙之填补• 填补状况不佳之曲面的处理－填补后转为实体再删除不佳之面偏移参数变化半径参数面圆角控制线•分割曲面•建立限制点•产生造型特征•切出零件边线•以相同方式建立造型特征•进行数组复制造型特征长方形与正方形• 圆顶特征只能于平面建构。

solidworks放样曲面和边界曲面的曲别摘要：一、放样曲面与边界曲面的定义与区别1.放样曲面2.边界曲面二、放样曲面的操作步骤与注意事项1.操作步骤2.注意事项三、边界曲面的操作步骤与注意事项1.操作步骤2.注意事项四、总结与建议1.总结2.建议正文：在SolidWorks软件中，放样曲面和边界曲面是两种常见的曲面创建方法，它们在操作方式和生成的曲面质量上有一定的区别。

下面我们将分别介绍这两种曲面的定义、操作步骤及注意事项。

一、放样曲面放样曲面是通过沿着一条或多条路径放样实体或曲面来创建的新曲面。

放样曲面可以很好地表现出平滑的过渡效果，但在某些情况下，其生成的曲面质量可能不如边界曲面。

1.操作步骤：（1）绘制放样路径：在基准面上绘制一条或多条路径。

（2）创建放样实体：单击“放样”按钮，选择放样路径和要放样的实体或曲面。

（3）完成放样：按照提示完成放样操作。

2.注意事项：（1）放样路径应保持流畅，避免出现过多的拐点。

（2）放样实体或曲面应与放样路径保持合适的比例。

二、边界曲面边界曲面是通过连接两个或多个边界生成的曲面。

在许多情况下，边界曲面生成的曲面质量要高于放样曲面。

1.操作步骤：（1）绘制边界：在基准面上绘制两个或多个边界。

（2）创建边界曲面：单击“边界曲面”按钮，选择方向1和方向2的边界。

（3）完成边界曲面：按照提示完成边界曲面操作。

2.注意事项：（1）选择边界时，确保它们之间没有缝隙，以免影响曲面质量。

（2）在创建边界曲面时，可根据需要调整方向1和方向2的边界。

三、总结与建议放样曲面和边界曲面在SolidWorks中都有各自的应用场景。

放样曲面适用于需要平滑过渡的场合，而边界曲面则在连接边界时具有更高的曲面质量。

在实际操作中，可根据需求和实际情况选择合适的曲面创建方法。

建议：1.熟练掌握放样曲面和边界曲面的操作方法。

2.在创建曲面时，注重边界和路径的质量，以获得更好的曲面效果。
