尺寸标注总结

机械制图知识点总结机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

学好机械制图对于机械相关专业的学习以及未来从事机械设计、制造等工作都具有重要意义。

以下是对机械制图主要知识点的总结。

一、制图的基本知识1、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等，根据实际需要选择合适的幅面。

图框格式分为留装订边和不留装订边两种。

2、比例指图样中图形与其实物相应要素的线性尺寸之比。

常用比例有 1:1、1:2、2:1 等。

3、字体字体应工整、笔画清楚、间隔均匀、排列整齐。

汉字应写成长仿宋体。

4、图线粗实线、细实线、虚线、点画线等有不同的用途。

粗实线用于可见轮廓线，细实线用于尺寸线、尺寸界线等。

5、尺寸标注尺寸由尺寸界线、尺寸线、尺寸数字组成。

尺寸标注应符合国家标准，清晰、准确、完整。

二、投影法基础1、中心投影法投射线汇交于一点的投影法。

常用于绘制透视图，具有较强的立体感。

2、平行投影法投射线相互平行的投影法。

又分为正投影法和斜投影法，机械制图主要采用正投影法。

三、点、线、面的投影1、点的投影点的投影规律：点的正面投影与水平投影的连线垂直于 X 轴，点的正面投影与侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。

2、直线的投影直线的投影特性：当直线平行于投影面时，投影反映实长；当直线垂直于投影面时，投影积聚为一点；当直线倾斜于投影面时，投影比实长短。

3、平面的投影平面的表示方法：用几何元素表示，如三角形、四边形等；用迹线表示。

四、基本几何体的投影1、棱柱由两个底面和若干个侧面组成，侧面为矩形。

投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为矩形。

2、棱锥由一个底面和若干个三角形侧面组成。

投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为三角形。

3、圆柱由两个底面和一个侧面组成，侧面为曲面。

solidworks倾斜方向尺寸标注摘要：一、前言- 引入SolidWorks倾斜方向尺寸标注的主题二、SolidWorks倾斜方向尺寸标注介绍- 解释倾斜方向尺寸标注的概念- 讲述倾斜方向尺寸标注在SolidWorks中的重要性三、SolidWorks倾斜方向尺寸标注的操作方法- 详细介绍SolidWorks倾斜方向尺寸标注的操作步骤- 说明倾斜方向尺寸标注中需要注意的要点四、SolidWorks倾斜方向尺寸标注的应用案例- 举例说明倾斜方向尺寸标注在实际工程中的使用情况- 展示倾斜方向尺寸标注为工程带来的便利五、总结- 回顾SolidWorks倾斜方向尺寸标注的相关内容- 强调倾斜方向尺寸标注在SolidWorks中的重要性正文：一、前言SolidWorks是一款广泛应用于机械设计领域的CAD软件，通过SolidWorks，设计师可以轻松地进行三维建模、模拟分析等操作。

在SolidWorks中，倾斜方向尺寸标注是一个十分重要的功能，它可以帮助设计师精确地标注零件的尺寸，提高设计效率。

本文将围绕SolidWorks倾斜方向尺寸标注进行详细介绍。

二、SolidWorks倾斜方向尺寸标注介绍倾斜方向尺寸标注是指在SolidWorks中，对零件的倾斜方向进行尺寸标注。

在机械设计中，零件的倾斜方向往往会对零件的功能和使用效果产生影响，因此，对倾斜方向进行尺寸标注是十分必要的。

在SolidWorks中，倾斜方向尺寸标注可以通过特定的命令和工具来实现。

三、SolidWorks倾斜方向尺寸标注的操作方法在SolidWorks中进行倾斜方向尺寸标注，可以按照以下步骤进行操作：1.打开SolidWorks软件，导入需要进行倾斜方向尺寸标注的零件模型。

2.在工具栏中选择“尺寸”工具，点击需要标注的倾斜方向。

3.在弹出的尺寸编辑框中，输入倾斜方向的角度或者距离尺寸。

4.根据需要，选择合适的尺寸标注样式。

5.点击“确定”按钮，完成倾斜方向尺寸标注。

尺寸标注圆圈m 圆圈s-概述说明以及解释1.引言1.1 概述尺寸标注在工程图纸设计中起着至关重要的作用，它是用来准确描述物体尺寸大小和位置关系的一种标注方式。

在实际工程设计中，尺寸标注的准确性和规范性直接影响到产品的质量和制造的效率。

尺寸标注圆圈m和圆圈s是常见的尺寸标注符号，它们在工程图纸中通常用于标注不同种类的尺寸，以便工程师和制造人员能够准确理解和实施设计要求。

本文将重点介绍尺寸标注圆圈m和圆圈s的含义、应用场景、规范要求等内容，希望能够帮助读者更加全面地了解和掌握这两种重要的尺寸标注方式。

同时，通过对尺寸标注圆圈m和圆圈s的分析和比较，展示它们在工程设计中的重要性和实用性。

1.2文章结构文章结构部分主要介绍了整篇文章的布局和组织方式。

文章主要分为引言、正文和结论三个部分。

在引言部分，我们将概述文章的内容，介绍尺寸标注圆圈m和尺寸标注圆圈s的背景和意义，并明确文章的目的。

在正文部分，将详细介绍尺寸标注圆圈m和尺寸标注圆圈s的含义、应用场景，以及相应的规范和要求。

最后，在结论部分，将总结尺寸标注圆圈m 和尺寸标注圆圈s在工程设计中的重要性，展望其未来发展方向，并得出结论。

整篇文章将通过深入浅出的方式，全面展现尺寸标注圆圈m和尺寸标注圆圈s在工程领域的重要作用和应用前景。

1.3 目的本文旨在深入探讨尺寸标注圆圈m和尺寸标注圆圈s在工程设计和制造领域中的重要性和应用。

通过解释它们的含义、应用场景以及规范要求，帮助读者更好地理解和掌握这些尺寸标注的概念，提高设计制造工作的准确性和效率。

此外，通过对尺寸标注圆圈m和尺寸标注圆圈s的规范要求进行分析和总结，为读者提供规范化的操作指导，促进行业标准的统一和标准化，推动工程设计和制造行业的发展。

最终，本文目的在于强调尺寸标注在工程设计中的重要性，为读者提供更全面和深入的知识，为相关行业的从业人员提供参考和指导。

2.正文2.1 尺寸标注圆圈m2.1.1 解释尺寸标注圆圈m的含义尺寸标注圆圈m通常用来表示“中等尺寸”或“中等大小”，在设计和工程领域中起到非常重要的作用。

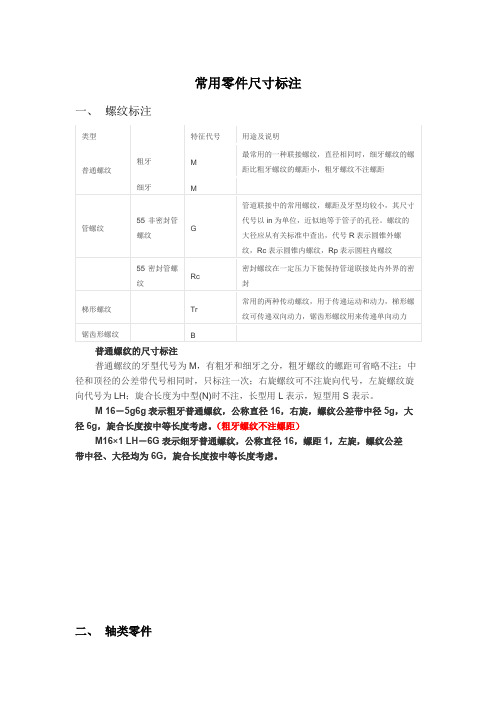

常用零件尺寸标注一、螺纹标注二、轴类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

1.轴上的键槽需要标注对称度。

轴的宽度与深度也需要标注公差（图中A基准有错误，应与尺寸线对齐）轴表面处理3.倒脚的标注简化前简化后错误标注4.孔的标注5.退刀槽标注一般的退刀槽可按“槽宽×直径”或“槽宽×槽深”的形式标注：槽宽X直径槽宽x槽深螺纹孔M8x20,其中M8是指螺纹大径为8，螺纹有效长度为20。

表示对螺纹底孔（盲孔）深度没有严格要求。

如果底孔有可能把板子打穿则需要标注底孔深度也可以这样表示：M8深20孔深30.沉头孔标注时需要在横截面上剖开，以表达沉头孔的的位置。

粗糙度2、粗糙度0.8以下：抛光3、粗糙度0.8：用磨床加工的面4、粗糙度1.6—3.2：车床、铣床加工面5、粗糙度3.2—12.5：一般性的常规加工6、一般而言，既要光滑美观，又要有相当的摩擦，以方便安装的话，粗糙度0.8可以，既显得美观高档，手感也可以的。

有配合要求的孔轴粗糙度1.6？，外表件一般粗糙度为3.2，内部件粗糙度6.4。

平面度高，相应的粗糙度也高，粗糙度高平面度不一定高形位公差的标注被测要素的标注如果公差带为圆形或者圆柱形，公差值前应加注符号“Φ”，如果公差带为圆球形，公差值前应加注符号“SΦ”基准要素的标注基准要素为中心要素时，基准符号的连线与尺寸线对齐。

基准要素为轮廓要素时，基准符号的连线与尺寸线应明显错开（≥3mm)。

基准方格及字母应水平放置。

未注线性公差GB1804f/m/c/v精密f，中等m（常用）。

圆柱度与径向跳动度公差的区别。

链轮1、节距，根据所选链条来定。

2、滚子直径指链条滚子直径。

3、链轮中量柱直径和量柱测量距指的是在链轮加工过程中，用来控制加工精度的辅助测量工具尺寸和测量尺寸。

尺寸标注的知识点总结一、尺寸标注的基本规则在进行尺寸标注时，需要遵循一定的基本规则，以确保标注的准确性和清晰性。

尺寸标注的基本规则包括以下几点：1.尺寸标注应尽量简洁明了，不宜过多或过少，标注应以尽可能少的数字为原则。

2.尺寸标注应按照其在零部件上的重要性，优先级和便于测量来进行规划分配，同一视图上的尺寸应从左到右，从下到上依次排列。

3.尺寸线与尺寸标注数字之间应保持一定的距离，以防形成混乱、交错的局面。

4.对于不宜标尺寸实际尺寸的尺寸，应在标注后加括号，并在括号里注明不宜标注的原因。

5.尺寸标注应详略得当，尽可能少使用"±"符号，以表达出实际需要的尺寸范围。

6.尺寸标注应注意尺寸链的正确规划，不同尺寸应有清晰的引线和指向箭头，以便于理解和查阅。

二、标注方式尺寸标注的方式有两种：基线标注和链线标注。

基线标注是指标注线平行于视图边线的标注方式，优点是标注清晰简便，缺点是当标注线斜率大于45°时，字高较小，不易阅读。

链线标注是指标注线垂直于视图边线的标注方式，能够避免斜率大的标注线，有利于标注数字的阅读清晰，但在狭小的地方不便使用。

在实际工程中，可以根据需要来选择基线标注和链线标注的方式，以确保标注的准确性和清晰性。

三、尺寸链的标注尺寸链是指一组相邻的尺寸标注按照一定顺序排列构成的一种标注形式。

尺寸链的形成要遵循以下规则：1. 尺寸链的起始尺寸应放在最下面，一般包括线性尺寸和基准尺寸，然后根据零件的特点逐渐向上标注。

2. 同一方向的尺寸应标注在一起，以减少标注的个数，提高标注的清晰度。

3. 相互有关联的尺寸应放在同一垂直线上，以便于后期的修改和查找。

4. 尺寸链应采用逐步递进的方式，依次标注出从基准尺寸到终极尺寸的所有尺寸信息。

尺寸链的标注可以帮助人们更清晰地理解零件的形状和尺寸关系，提高工程效率和产品质量。

四、尺寸标注的常见错误在进行尺寸标注时，往往容易出现一些常见的错误，例如：1.尺寸标注偏离了真实的尺寸，导致制造、装配和检验时出现问题。

尺寸公差知识点总结为了确保制造的零件能够在装配过程中相互配合，满足设计要求，工程师和制造商通常会在零件的图纸上标注尺寸公差。

尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，而公差则是允许的尺寸变化范围。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

本文将就尺寸公差的定义、分类、标注、计算和应用等方面进行详细的介绍。

一、尺寸公差的定义尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，通常由一条粗实线表示。

公差则是允许的尺寸变化范围，它由上偏差和下偏差两部分组成，通常用字母T表示。

上偏差表示零件允许的最大尺寸，下偏差表示零件允许的最小尺寸。

例如，一个孔的基本尺寸为25mm，公差为±0.1mm，则上偏差为25.1mm，下偏差为24.9mm。

公差可以通过最大材料条件、无限制公差等方式来表示。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

它对于确保零件的质量、提高产品的互换性、降低生产成本等方面都具有重要的作用。

二、尺寸公差的分类根据尺寸公差的特点和作用，可以将其分为等差公差、不等差公差和无公差。

1、等差公差等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差都是相等的。

这种公差适用于要求较为简单的零件，使得制造过程更加简便。

2、不等差公差不等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差是不相等的。

这种公差适用于对零件要求较高的情况，可以更好地控制零件的尺寸，并且确保零件能够在装配过程中相互配合。

3、无公差无公差是指制造图样上没有公差的标注，即零件的加工尺寸与图样上的基本尺寸要完全相等。

这种情况在要求较为简单的零件上较为常见。

三、尺寸公差的标注方式在图纸上标注尺寸公差是非常重要的，可以通过以下几种方式来进行标注：1、直线公差标注直线公差标注是最简单直观的一种标注方式，通常采用线段和箭头来表示公差的范围。

尺寸标注知识点总结引言：尺寸标注是指在图纸上对物体的尺寸进行标注的过程，它是工程图纸中的重要组成部分，能够有效地传达物体的形状和尺寸信息，是设计制造和加工过程中不可或缺的一环。

在工程领域中，尺寸标注有着非常重要的作用，它直接关系到产品的质量和安全。

因此，了解尺寸标注的知识点对于工程技术人员来说非常重要。

一、尺寸标注的基本概念1. 尺寸标注的定义尺寸标注是在图纸上使用特定的标注方式将物体的尺寸信息传达给读者的过程。

它是工程图纸中的一种标注，能够有效地将产品的尺寸信息传达给制造和加工人员，以确保产品能够按照设计要求进行生产。

2. 尺寸标注的作用尺寸标注在工程领域中起着非常重要的作用，它能够有效地传达产品的尺寸信息，以确保产品能够按照设计要求进行生产。

尺寸标注还能够提供产品的尺寸信息，以便加工和装配，确保产品的质量和安全。

3. 尺寸标注的要求尺寸标注必须准确、清晰、简洁和易于阅读。

准确的尺寸标注能够有效地传达产品的尺寸信息，确保产品按照设计要求进行生产。

清晰和简洁的尺寸标注能够提高读者的阅读效率，减少误解和错误。

易于阅读的尺寸标注能够提高读者的理解和掌握。

二、尺寸标注的分类1. 线性尺寸标注线性尺寸标注是指对物体的长度、宽度、高度以及其他直线距离的标注。

线性尺寸标注是尺寸标注中的基本内容，它能够有效地传达产品的尺寸信息，以确保产品能够按照设计要求进行生产。

2. 角度尺寸标注角度尺寸标注是指对物体的角度进行标注。

角度尺寸标注能够有效地传达物体的角度信息，以确保产品能够按照设计要求进行生产和装配。

3. 圆形尺寸标注圆形尺寸标注是指对物体的圆形尺寸进行标注。

圆形尺寸标注能够有效地传达产品的圆形尺寸信息，以确保产品能够按照设计要求进行生产和加工。

4. 曲线尺寸标注曲线尺寸标注是指对物体的曲线形状进行标注。

曲线尺寸标注能够有效地传达产品的曲线形状信息，以确保产品能够按照设计要求进行生产和加工。

5. 表面尺寸标注表面尺寸标注是对物体的表面特征进行标注，如平面度、圆度、圆柱度等。
