MTBE简易流程图

MTBE装置流程模拟计算一、工艺流程简述MTBE（甲基叔丁基醚）是理想的高辛烷值汽油添加剂，是近20年长盛不衰、销售量最大、发展最快的化学品。

含10％MTBE的汽油能使燃料消耗下降7％左右。

除了增加汽油含氧量外，还可以促进清洁燃烧，减少汽车有害气体排放对大气的污染。

但是MTBE极易溶解于水，当地下储油罐泄漏或汽油溢撒至地面时，MTBE分子会比汽油中的其他成分更快地穿过土壤进入地下水，即使在浓度很低的情况下，也会导致水质恶臭。

美国地质调查表明，使用新配方汽油的地区中20％地下水检测到MTBE，而未使用新配方汽油的地区只有约2％的地下水检测到MTBE。

近年来美国联邦研究部门展示MTBE是可能对人类致癌的物质。

美国加利福尼亚州已决定在2002年12月31日后禁止使用MTBE。

根据这一趋势，美国其它州也可能在不久的将来限用或禁用。

欧洲的汽油储罐主要为地上罐，与美国的情况不同，所以一直未采取限制措施。

我国国内MTBE的需求，主要受国内外高标号汽油需求的影响。

2000年国家公布了新标准汽油的质量标准，其中增加了苯含量，芳烃含量和烯烃含量的测定项目，规定汽油中烯烃含量不大于35％，另外还有氧含量的指标要求。

目前，国内新标准清洁汽油的产量还不高，因此要全面适应2003年1月1日起在全国范围内实施新标准清洁汽油的要求，就需要大量生产新标准清洁汽油的添加剂，所以近几年内作为高辛烷值汽油主要调和组分MTBE的需求量还会有所增加。

自1973年世界上第一套年产10万吨的MTBE装置在意大利建成投产以来，我国从上世纪70年代末80年代初开始进行合成MTBE技术的研究。

至1984年，我国第一套以固定床列管式反应器为基础的年产5500吨工业实验装置在齐鲁石化公司橡胶厂建成投产，经过多年生产实践和不断的技术改进，目前我国MTBE生产技术有：固定床技术、膨胀床技术、催化蒸馏技术、混相床和混合反应蒸馏等多种生产技术。

生产规模也从年产千吨扩大到年产14万吨，先后有6种生产技术成功地用于我国的近40套MTBE装置，技术水平达到当前世界先进水平。

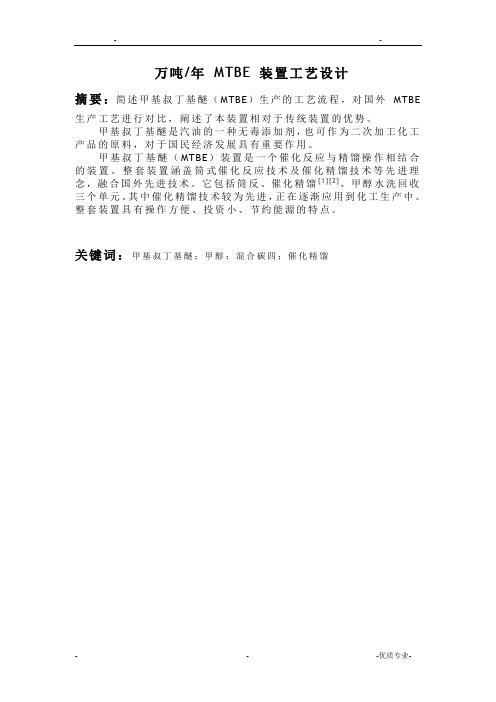

万吨/年MTBE 装置工艺设计摘要：简述甲基叔丁基醚（MTBE）生产的工艺流程，对国外MTBE生产工艺进行对比，阐述了本装置相对于传统装置的优势。

甲基叔丁基醚是汽油的一种无毒添加剂，也可作为二次加工化工产品的原料，对于国民经济发展具有重要作用。

甲基叔丁基醚（MTBE）装置是一个催化反应与精馏操作相结合的装置。

整套装置涵盖筒式催化反应技术及催化精馏技术等先进理念，融合国外先进技术。

它包括筒反、催化精馏[1][2]、甲醇水洗回收三个单元。

其中催化精馏技术较为先进，正在逐渐应用到化工生产中。

整套装置具有操作方便、投资小、节约能源的特点。

关键词：甲基叔丁基醚；甲醇；混合碳四；催化精馏tons / year MTBE plant process design Abstract：Description methyl tert-butyl ether (MTBE) production process,MTBE production processes at home and abroad to compare,described the device as opposed to the advantages of conventional devices.Methyl tert-butyl ether is a non-toxic gasoline additive, but also can be used as secondary processing chemical products, raw materials play an important role for national economic development.Methyl tert-butyl ether (MTBE) device is a catalytic reaction and distillation operations combined device.Cover the entire cylindrical catalytic reaction device technology and advanced concept of catalytic distillation technology, integration of advanced technology at home and abroad. It consists of anti-cylinder, catalytic distillation, methanol washing recovery of three modules. One catalytic distillation technology is more advanced, is gradually applied to the chemical into the births. Whole device has easy operation, low investment, energy-saving features.Key Word：Methyl tert-butyl ether；Methanol；Hybrid Carbon 4；Catalytic distillation目录一、绪论 (4)（一）概况 (4)（二）工艺简介 (4)（三）国外生产工艺 (4)（四）国生产工艺 (5)（五）生产原理及主要影响因素 (6)二、物料说明 (7)（一）甲醇 (7)（二）混合碳四 (8)（三）甲基叔丁基醚 (8)（四）副产物 (9)三、工艺流程及说明 (9)（一）筒式反应单元工艺流程 (9)（二）催化精馏单元工艺流程 (9)（三）甲醇回收单元工艺流程 (10)四、工艺流程图及说明 (10)五、化学反应 (12)六、物料平衡计算 (13)七、三废治理 (14)八、安全生产特点 (14)九、总结 (15)十、参考文献 (16)一、绪论：（一）概况本甲基叔丁基醚（MTBE）装置是万吨/年生产装置，对石油裂解气中混合碳四深加工项目。

mtbe工艺流程MTBE（甲基叔丁基醚）是一种广泛应用于汽车燃油中的有机化合物，它具有较高的辛烷值和良好的抗爆震性能，能够提高汽油的燃烧效率和动力性能。

以下是MTBE的生产工艺流程介绍。

MTBE的生产工艺主要分为三个步骤：材料准备、反应和产物分离。

首先要准备反应所需的原料。

主要的原料包括异丁烯和甲醇。

异丁烯是一种液体烃类，可以通过石脑油的轻质馏分或乙烯的高温裂解来获取。

甲醇是一种无色、易挥发的液体，通常通过天然气或煤制气来生产。

此外，还需要一种酸性催化剂来促进反应的进行，常用的酸性催化剂包括硫酸和醋酸。

在反应阶段，将异丁烯和甲醇加入反应釜中，并加入催化剂。

反应釜中通常设置了加热和搅拌系统，以保持反应的恒温和充分混合反应物。

这个反应过程称为醚化反应，其目的是将异丁烯和甲醇进行化学反应，生成MTBE。

醚化反应可以通过控制反应温度和压力、催化剂的使用量等条件来提高产物的产率和纯度。

在反应过程中，异丁烯和甲醇的分子通过催化剂的作用下发生化学结合，生成MTBE的分子结构。

反应完成后，需要对产物进行分离和纯化。

将反应釜中的混合物送入一个分离设备，通常是一个分馏塔。

由于MTBE和其他组分的沸点不同，可以通过控制温度和压力，将MTBE分离出来。

分馏塔通常是一个逐级分离的过程，根据组分的沸点和相对挥发性，可将MTBE逐渐纯化。

分离剩余物中的未反应异丁烯和甲醇可以回流至反应釜中进行再利用。

最后，将纯化后的MTBE收集起来，并通过一系列的检测来确保质量的合格。

一般的检测项目包括MTBE的含量、水分和酸值等。

如果发现不合格的产品，需要进行再处理或剔除。

总体上说，MTBE的生产工艺流程相对简单，但需要严格控制反应条件和分离操作，以确保产品的质量和纯度。

随着汽油需求的增长，MTBE的生产也将持续发展，并迎来更加高效和环保的工艺流程。

碳四馏分中异丁烯生产MTBE工艺1、MTBE生产工艺基本情况简介本次生产采用丁二烯/MTBE/丁烯-1联合装置，此装置由丁二烯抽提装置和MTBE装置两部分组成，丁二烯装置以乙烯裂解装置提供的混合C4为原料，以乙腈为溶剂，采用两级萃取精馏和两级普通精馏，得到聚合级1,3-丁二烯产品送产品罐区外售。

MTBE /丁烯-1装置是以丁二烯抽提装置来的抽余C4和工业甲醇为原料，生产甲基叔丁基醚(MTBE)和丁烯-1产品。

本次主要介绍MTBE生产工艺。

图二为改进的一塔一器催化蒸馏生产MTBE,而图三为两塔两器工艺，已逐渐被催化蒸馏所取代，我们以下对其进行比较。

MTBE合成反应的直接结果是获得MTBE，间接结果是将正丁烯和异丁烯分离开来，由于正丁烯和异丁烯的相对挥发度接近1，因此用常规的精馏方法难于分离，因此采用合成MTBE的化学方法进行分离，是目前普遍采用的分离方法。

MTBE是甲基叔丁基醚的商品名，是异丁烯和甲醇在强酸性催化剂作用下反应的产物，它的主要用途是替代四乙基铅作为提高汽油辛烷值的添加剂，纯MTBE的辛烷值为109。

此外MTBE热裂解可以生产高纯度异丁烯，高纯度异丁烯是生产丁基橡胶的原料，它也是其它需要引入叔丁基反应的单体。

2、生产工艺流程图图一 生产MTBE 工艺流程示意图抽余碳四 反应器 甲醇 催化蒸馏 甲醇萃取 丁烯-1精制甲醇回收 MTBE 产品 丁烯-1产品剩余碳四图三两塔两器生产MTBE工艺流程3、工艺流程说明图二中原料甲醇与异丁烯以1.0~1.05的摩尔比在预反应器中进行烯醇的醚化反应，反应温度50~70℃为宜，反应后的物料进入催化精馏塔，再补加甲醇的条件下继续反应，生成的MTBE与未反应的原料在催化精馏塔内，边反应边分离，塔底得到产品MTBE，塔顶得到C4和甲醇的共沸物，一部分回流，另一部分采出进入水洗塔塔底，萃取剂水从塔顶进入水洗塔，根据甲醇与C4在水中溶解度的不同，将C4与甲醇分离，塔底得到甲醇的水溶液，塔顶得到C4；从水洗塔塔底出来的甲醇水溶液进入甲醇回收塔，采用普通精馏的方法将甲醇和水分离，分离后的水打到水洗塔做萃取剂循环利用，分离后的甲醇作为反应原料循环利用。

MTBE装置生产方法及工艺路线1、生产方法及反应机理以混合C4馏份（所含异丁烯）和甲醇为原料，经大孔径强酸性阳离子交换树脂作用，合成MTBE。

反应产物经第一、二共沸精馏塔分离，塔底得到纯度大于98%的MTBE产品。

未反应C4经脱除甲醇、异丁烷、C3，经提浓得到正丁烯含量大于48%的粗丁烯产品。

异丁烯与甲醇合成MTBE反应是一个可逆放热反应，同时还伴有副反应发生。

反应经三段醚化反应之后异丁烯转化率可达到99.3%以上。

异丁烯生成MTBE的选择性大于99%，一段醚化反应器为列管式固定床反应器，二段深度转化反应器为筒式蛇管内冷固定床反应器，三段深度转化反应器也为筒式蛇管内冷固定床反应器。

主、副反应及反应热效应主反应：CH2CH3║∣CH3OH+CH3—C—CH3 CH3—O—C—CH3∣CH3ΔrH mΦ (298)=-36.5KJ/mol副反应：CH2 CH3 CH3║∣∣2 CH3—C—CH3 CH3—C—CH2 —CH2═CH3∣CH3ΔrH mΦ (298)=-69.3KJ/molCH2 CH3║∣H2O+CH3—C—CH3 CH3—C—OH∣CH3ΔrH mΦ (298)=-35.03KJ/mol2 CH3OH （CH3）2O+H2OΔrH mΦ (298)=-9.20KJ/mol由上述可以看出，用异丁烯与甲醇合成MTBE其主副反应均为放热反应。

2、工艺流程简述2.1、装置流程简述来自丁二烯抽提装置的混合C4原料进入原料罐R301/1.2，来自运销处的CH3OH原料进入甲醇原料罐R101。

分别经B101、B102提高压力后混合，混合物料经混合器混匀后进入一反离子过滤器，除去物料中的金属阳离子等有害杂质。

过滤后的物料首先进入H101/1.2与来自初馏塔底的产品MTBE换热。

温度升至35℃左右进入一反进料预热器H102。

用0.3MPa蒸汽或高温水将物料预热到40℃以后进入第一反应器(F101)，混合C4中的异丁烯和甲醇在大孔径强酸性阳离子交换树脂作用下，进行醚化反应生产MTBE。
