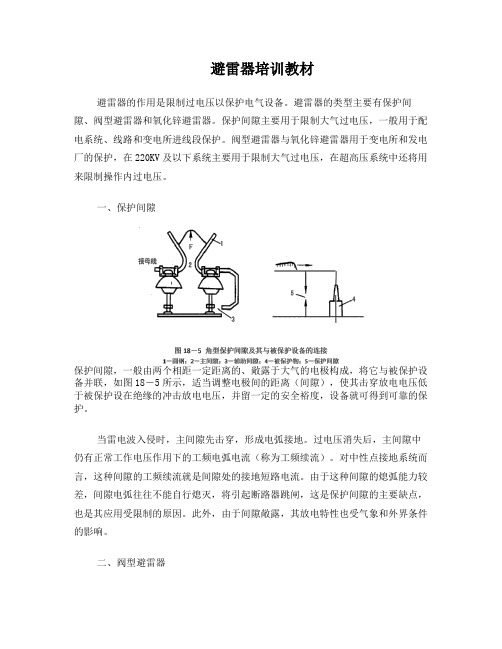

避雷器培训教材避雷器的作用是限制过电压以保护电气设备。
避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。
保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。
阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在220KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制操作内过电压。
一、保护间隙保护间隙，一般由两个相距一定距离的、敞露于大气的电极构成，将它与被保护设备并联，如图18－5所示，适当调整电极间的距离（间隙），使其击穿放电电压低于被保护设在绝缘的冲击放电电压，并留一定的安全裕度，设备就可得到可靠的保护。
当雷电波入侵时，主间隙先击穿，形成电弧接地。
过电压消失后，主间隙中仍有正常工作电压作用下的工频电弧电流（称为工频续流）。
对中性点接地系统而言，这种间隙的工频续流就是间隙处的接地短路电流。
由于这种间隙的熄弧能力较差，间隙电弧往往不能自行熄灭，将引起断路器跳闸，这是保护间隙的主要缺点，也是其应用受限制的原因。
此外，由于间隙敞露，其放电特性也受气象和外界条件的影响。
二、阀型避雷器阀型避雷器由装在密封瓷套中的间隙（又称火花间隙）和非线性电阻（又称阀片）串联构成，如图18－6所示。
阀片的电阻值与流过的电流有关，具有非线性特性，电流愈大电阻愈小，其伏安特性曲线如图18－7所示。
阀型避雷器分普通型和磁吹型两类。
普通型避雷器的火花间隙由许多如图18－8所示的单个间隙串联而成。
单个间隙的电极由黄铜板冲压而成，两电极间用云母垫圈隔开形成间隙，间隙距离为0.5～1.0mm，这种间隙的伏秒特性（指一定冲击电压波形下，其电压幅值与击穿时间的关系）曲线很平坦且分散性较小、性能较好。
单个间隙的工频放电电压约为2.7～3.0kV。
避雷器动作后，工频续流电弧被许多单个间隙分割成许多段短弧，使其熄灭。
减小工频续流有利于间隙电弧的熄灭，因此在工频电压下，希望阀片有较大的电阻，由于阀片电阻是非线性的，因而在很大的雷电压通过时电阻值很小、残压不高（不会危及设备绝缘）。
