2017人教版八年级物理上册第5章B卷

初中物理学习材料鼎尚图文制作整理第五章测试卷（45分钟，100分）一、选择题（每小题5分，共35分）1．关于透镜的下列说法中正确的是（）A．近视眼镜的镜片是凹透镜B．监控摄像头的镜头相当于一个凹透镜C．凸透镜所成的像都是实像D．隔着放大镜看物体总是放大的2．把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cm B．12.5cm C．4.5cm D．10cm3．显微镜由目镜和物镜等元件构成，下列关于显微镜的说法正确的是（）A．目镜的焦距很短B．通过目镜看到放大的实像C．物镜的焦距很短D．显微镜的放大倍数等于物镜和目镜放大倍数之和4．（四川巴中）在“探究凸透镜成像规律的实验”中，将蜡烛置于透镜前30cm处时，在另一侧的光屏上得到了一个倒立、放大清晰的像，现保持透镜位置不动，将蜡烛和光屏的位置对调，则光屏上（）A．无法成像B．呈现正立、放大的像C．呈现倒立、放大的像D．呈现倒立、缩小的像5、（江苏常州）2012年12月13日，“嫦娥二号”探测器与“战神”小行星擦身而过，图1按照从左到右的次序，探测器上的照相机先后拍摄了一组照片（镜头的焦距不变）。

对此过程，下列说法中正确的是（）图1A．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小B．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大C．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小D．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大6、（湖北随州）下列说法错误的是（）A．将冰块磨成凸透镜，聚焦太阳光，将火柴头放在透镜的焦点处，可能在冰凸透镜消融之前点燃火柴头B ． 照相机可以成倒立缩小的实像，小孔成像也是这样，都是光的折射造成的C ． 用放大镜看墙上的地图，可能看到放大的像，也可能看到倒立、缩小的像D ． 蜡烛在凸透镜的主光轴上，以速度v 从1.1f 匀速运动到1.8 f （f 为焦距），这段时间，它的像移动的速度设为v ′，则移v ′＞v7．如图2所示，虚线框内为一透镜，MN 为透镜的主光轴，O 是透镜光心，a （双箭头）和b （单箭头）是射向透镜的两条光线．已知光线a 通过透镜之后与MN 交于P 点，光线b 通过透镜之后与MN 交于Q 点。

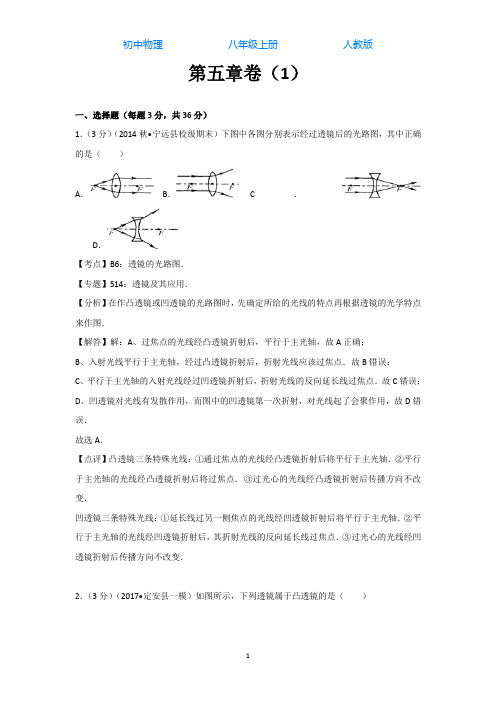

第五章卷（1）一、选择题（每题3分，共36分）1．（3分）（2014秋•宁远县校级期末）下图中各图分别表示经过透镜后的光路图，其中正确的是（）A．B．C．D．【考点】B6：透镜的光路图．【专题】514：透镜及其应用．【分析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．【解答】解：A、过焦点的光线经凸透镜折射后，平行于主光轴，故A正确；B、入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点．故B错误；C、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故C错误；D、凹透镜对光线有发散作用，而图中的凹透镜第一次折射，对光线起了会聚作用，故D错误．故选A．【点评】凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．2．（3分）（2017•定安县一模）如图所示，下列透镜属于凸透镜的是（）A．B．C．D．【考点】B2：辨别凸透镜和凹透镜的方法．【专题】514：透镜及其应用．【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜；中间比边缘薄的透镜是凹透镜．【解答】解：由图知，A中透镜中间比边缘厚是凸透镜，B、C、D中透镜中间比边缘薄是凹透镜．故选A．【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断．3．（3分）（2012秋•大丰市校级月考）小星同学利用太阳光测量凸透镜的焦距，方法如图所示．他注意到让凸透镜正对阳光，凸透镜中心距光斑的距离为l，那么，凸透镜的实际焦距（）A．一定小于l B．一定大于lC．可能等于l D．可能小于l、也可能大于l【考点】B3：主光轴、光心、焦点和焦距；B7：凸透镜成像规律及其探究实验．【专题】12 ：应用题．【分析】太阳光可看做是平行光，平行光照射到凸透镜上经过折射后会聚到焦点，若光屏到透镜的距离小于或大于焦距的距离，则在光屏上形成的光斑都不是最小的．【解答】解：只有当光斑最小、最亮时，才是焦点，而光屏上形成的点不一定是最小的光斑，因此在焦点之前和焦点之后光斑都不是最小．因此当测量的距离为l时，焦距可能大于l，也可能小于l．故选D．【点评】本题考查测量凸透镜焦距的方法，明确这种测量方法的原理是解决问题的关键，注意测量值与实际值之间总存在一定的差距．4．（3分）关于实像和虚像，下列说法中正确的是（）A．实像是凸透镜所成的，虚像则不是B．虚像是由平面镜所成的，所以虚像一定由光的反射而形成C．实像可有放大的，也可有缩小的；而虚像只有放大的D．实像能用光屏接收到，虚像则不能【考点】AG：实像与虚像的区别．【专题】12 ：应用题；31 ：定性思想；512：光的传播和反射、平面镜成像；513：光的折射、光的色散；514：透镜及其应用．【分析】要解决此题，首先要掌握实像和虚像的区别．实像是实际光线会聚而成的，所以能成在光屏上，而虚像不是实际光线会聚而成的，所以不能成在光屏上．要掌握所学的成实像和成虚像的情况．实像：小孔成像、凸透镜成像．虚像：平面镜成像、看到水中物体的像、凸透镜成像．【解答】解：A、凸透镜可以成实像，也可以成正立放大的虚像，故A错误；B、虚像可以由光的反射形成的，也可以由光的折射形成，故B错误；C、实像和虚像都可有放大的，也可有缩小的，也有等大的，故C错误；D、实像是由实际光线会聚而成的，所以能成在光屏上；虚像不是实际光线会聚而成的，所以不能成在光屏上，故D正确．故选D．【点评】此题主要考查了有关实像和虚像的区别，首先要理解实像和虚像的形成原因，同时也要掌握各种成实像和虚像的情况，注意虚像是真实存在的．5．（3分）（2011•武汉）来自于物体的光经过晶状体等会聚在视网膜上，形成物体的像．下列说法错误的是（）A．晶状体相当于凸透镜B．视网膜相当于光屏C．所成的像是实像D．所成的像相对于物体是正立的【考点】B8：凸透镜成像的应用．【分析】要解决此题，首先要了解眼睛的构造，知道晶状体相当于凸透镜．视网膜相当于光屏，物体通过晶状体在视网膜上成倒立的实像．【解答】解：眼睛的晶状体相当于凸透镜，看到的物体的像成在视网膜上，所以视网膜相当于光屏．因为像成在光屏上，所以为实像．根据凸透镜成像的规律，物体经晶状体成倒立、缩小的实像．所以ABC正确，不符合题意．D说法错误，符合题意．故选D．【点评】此题主要考查了眼睛的构造及成像特点，关键是了解眼睛的构造并熟练掌握凸透镜成像的特点及规律．6．（3分）（2016秋•围场县校级期末）一束平行光正对凸透镜照射时，在离透镜15cm处的光屏上得到一个亮点，那么当物体位于透镜前35cm处时，在透镜的另一侧可得到（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】利用题目中告诉的信息确定焦距，然后利用焦距与物距的关系，结合凸透镜成像规律可以确定成像的性质．【解答】解：一束平行光正对凸透镜照射，在离透镜15厘米处的光屏上得到一个亮点，由此可以确定该凸透镜的焦距为15厘米．当物体在镜前35厘米时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成的像是倒立的缩小的实像．综上分析，只有A正确．故选A．【点评】根据此题中告诉的信息可以从而物距与焦距的关系突破，因此确定凸透镜的焦距是解决此题的入手点．7．（3分）（2010•河南）如图所示，a、b、c、d是距凸透镜不同距离的四个点．F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．幻灯机是根据物体放在c点时的成像特点制成的B．照相机是根据物体放在d点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似【考点】B7：凸透镜成像规律及其探究实验；B8：凸透镜成像的应用．【专题】4B ：图析法．【分析】根据图示的四点与焦距的位置关系，利用凸透镜成像的规律，确定其成像的情况；然后再根据凸透镜成像情况的具体应用，即可确定各选择项的正误．【解答】解：A、物体在c点时，此时的物体在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，物体成倒立放大的实像．幻灯机、投影仪就是利用这种情况的凸透镜成像制成的．故A正确．B、物体在d点时，此时的物体在一倍焦距以内，根据凸透镜成像规律可知，物体成正立放大的虚像．放大镜就是利用这种情况的凸透镜成像制成的，而不是照相机．故B错误．C、物体在a点时，此时的物体在二倍焦距以外，根据凸透镜成像规律可知，物体成倒立缩小的实像．照相机就是利用这种情况的凸透镜成像制成的，而不是放大镜．故C错误．D、物体在F点时，此时的物体在焦点上，此时物体不成像．而人的眼睛与物距大于二倍焦距时凸透镜成像情况相似．故D错误．故选A．【点评】根据图示各点的位置，确定物距与焦距的关系是解决此题的突破口．8．（3分）（2014秋•宁远县校级期末）烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则（）A．光屏上仍能成一个放大的像B．光屏上能成一个缩小的像C．光屏上不能成像，但通过透镜能看到D．以上说法都不对【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】本题考查的问题有三个方面：一是实像能在光屏上呈现，虚像不能在光屏上呈现；二是凸透镜成像的两个区域的规律：u＞2f，成倒立缩小的实像；f＜u＜2f，成倒立放大的实像；三是光路可逆知识，物在像的位置，像将移到原来物的位置．【解答】解：烛焰通过凸透镜恰好在光屏上得到一个放大的像，说明是倒立放大的实像，f ＜u＜2f，v＞2f；若保持凸透镜位置不变，把烛焰移到原来像的位置，此时u＞2f，凸透镜成倒立缩小的实像，且满足f＜v＜2f，像恰好在原来蜡烛的位置，所以把烛焰和光屏位置对调一下，应成倒立缩小的实像．故选B．【点评】要会找凸透镜成像时隐含的像的条件，从而判断出像的性质；熟记光路可逆和凸透镜成像的规律：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．9．（3分）（2008•东营）2008年北京奥运会将全面运用人脸识别系统，如图，人们进入场馆距门口0.5﹣1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.5mB．相当于凸透镜，焦距可能为0.1mC．相当于凹透镜，焦距可能为0.5mD．相当于凹透镜，焦距可能为0.1m【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；16 ：压轴题．【分析】人脸识别系统的摄像机利用的是凸透镜成实像的原理，相当于照相机，利用的照相机的成像原理，物体一般都是在二倍焦距以外，成像是缩小、倒立的实像，这样有利于捕捉目标．【解答】解：镜头应是凸透镜，而且所成的像应是缩小、倒立的实像，人到镜头的距离应远远大于二倍焦距，即0.5 m＞2f，解得f＜0.25m，所以应是B选项正确．故选B．【点评】凸透镜成像的规律及应用：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．10．（3分）（2014•宁德）如图所示的眼镜（）A．属于凸透镜，可用于矫正远视眼B．属于凹透镜，可用于矫正远视眼C．属于凸透镜，可用于矫正近视眼D．属于凹透镜，可用于矫正近视眼【考点】BB：远视眼的成因与矫正办法．【专题】514：透镜及其应用．【分析】要解答本题需掌握：①凸透镜能成正立放大的虚像，以及凸透镜对光线有会聚作用．②远视眼是像呈在视网膜的后方．【解答】解：由图可看出图画变大了，所以该镜片是凸透镜；远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼．故选A【点评】本题主要考查学生对远视眼的成因，及其矫正方法的了解和掌握，是一道中档题．11．（3分）（2011•南京）如图所示，用焦距为10cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应（）A．大于10cm小于20cm B．等于20cmC．小于10cm D．大于20cm【考点】B8：凸透镜成像的应用．【分析】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．【解答】解：从图中可以看出，凸透镜成的是正立、放大的虚像，所以此时物距应小于焦距．因为凸透镜的焦距是10cm，所以图片到凸透镜的距离应小于10cm．故选C．【点评】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．12．（3分）（2009•长沙）如图，有一种望远镜由两组凸透镜组成．靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（）A．幻灯机B．投影仪C．放大镜D．照相机【考点】BD：望远镜；B8：凸透镜成像的应用．【分析】幻灯机就是利用凸透镜当物体距透镜的距离大于一倍焦距而小于二倍焦距时成倒立、放大的实像这个原理制成的；投影仪的成像原理是使物体处于凸透镜的一倍焦距和二倍焦距之间就会在凸透镜的另一侧二倍焦距以外得到一个倒立的放大的实像；放大镜的成像原理是使物体处于凸透镜的一倍焦距以内，会在凸透镜的同一侧得到一个正立放大的虚像；望远镜中物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大．而照相机也是利用了这个原理．【解答】解：望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立，缩小的实像，相当于照相机的工作原理．故选D．【点评】本题主要考查了凸透镜成像的成像原理，及幻灯机、投影仪、放大镜、照相机的工作原理．二、填空题（无特别说明下，每空1分，共31.5分）13．（2分）（2012秋•凉州区校级月考）透镜是利用光的折射现象制成的，凸透镜对光线有会聚作用．【考点】B4：凸透镜的会聚作用．【专题】514：透镜及其应用．【分析】凸透镜有一个重要的光学性质，就是能使平行于主光轴的光线会聚于一点，这个点称之为焦点，它到光心的距离叫做焦距，凸透镜两侧各有一个焦点．【解答】解：透镜可以透过光线，因此是利用光的折射现象制成的，凸透镜可以透过光线，对光有会聚作用．故答案为：会聚．【点评】各种光学元件，由于它们的构造不同，因此，对光所起的作用也不相同，我们应该全面了解才行．14．（2分）（2012•菏泽）在森林中旅游时，请不要随意丢弃饮料瓶．因为饮料瓶内进入水后，相当于一个凸透镜，对太阳光有会聚作用，容易引发火灾．【考点】B4：凸透镜的会聚作用．【专题】12 ：应用题．【分析】透明圆塑料瓶装水后，中间后而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用．【解答】解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾；故答案为：凸透；会聚．【点评】此题联系实际考查了凸透镜的会聚作用，物理知识渗透在生活的每个角落，同学们要注意思考、积累．因此在森林中旅游，导游向你建议，不要随意丢弃玻璃瓶，就是这个道理．15．（4分）（2011•江苏模拟）人眼是世界上最精密的照相机（选填“照相机”、“幻灯机”或“放大镜”），晶状体相当于一个凸透镜，视网膜相当于光屏．只有成像在视网膜上才会看清物体：小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼．如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的凹透镜制作的眼镜来矫正视力．【考点】BA：近视眼的成因与矫正办法．【专题】514：透镜及其应用．【分析】人眼中的晶状体形状中间厚，边缘薄，相当于凸透镜．近视眼看不清远处的物体，需要佩戴近视眼镜来矫正．【解答】解：人眼中晶状体把光线会聚到视网膜上，成一个倒立缩小的实像，相当于一台小型的照相机．近视眼的晶状体把光线会聚在视网膜之前，可以看清近处的物体，但远处的物体则看不清．需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像．故答案为：照相机；凹．【点评】本题考查人眼的成像原因，包括近视眼的矫正方法，都需要学生熟练掌握．16．（1分）（2011秋•南宫市校级期中）小明同学要挑选一个焦距小于6cm的凸透镜，他用物理实验对甲、乙、丙三块凸透镜进行测量，保持烛焰与凸透镜之间的距离为12cm，实验结果记录在表格中，可以确定乙凸透镜是小明同学需要的．凸透镜像的性质甲倒立放大实像乙倒立缩小实像丙正立放大虚像【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；13 ：实验题．【分析】凸透镜成像的三种情况：①U＞2f时，凸透镜成倒立缩小的实像，2f＞V＞f，应用于照相机和摄像头．②2f＞U＞f时，凸透镜成倒立放大的实像，V＞2f，应用于投影仪和幻灯机．③U＜f时，凸透镜成正立放大的虚像，应用于放大镜．【解答】解：已知烛焰与凸透镜之间的距离为12cm，即U=12cm，由甲透镜的成像性质可得2f＞U=12cm＞f，则f的取值范围是12cm＞f＞6cm，由乙透镜的成像性质可得U=12cm＞2f时，则f的取值范围是f＜6cm，符合小明同学要挑选一个焦距小于6cm的凸透镜的要求．由丙透镜的成像性质可得U=12cm＜f时，则f的取值范围大于12cm，很明显，f更大于6cm 了，由此可知只有乙凸透镜是小明同学需要的．故答案为：乙．【点评】此题主要考查了凸透镜成像的规律，同时考查了学生根据成像性质判定凸透镜焦距的能力．在分析时要注意成像的特点与物距的关系，通过比较与焦距的关系，得出结论．17．（4分）（2011•巴彦淖尔）小林在家里拿爷爷的放大镜做实验．第一次小林通过放大镜看到书上的字如图甲所示，此时他看到的是字的虚像；第二次小林通过放大镜看到书上的字如图乙所示，这时他．看到的是字的实像（以上两格填“实”或“虚”）．从图甲到图乙的变化过程中，放大镜是逐渐远离（填“靠近”或“远离”）书本的．与图乙所反映的成像规律相同的光学仪器有幻灯机（或投影仪）．【考点】B8：凸透镜成像的应用．【专题】13 ：实验题．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．【解答】解：甲和乙都是利用凸透镜成像．由图知，甲成的是正立、放大的虚像，此时物距小于焦距．乙成的是放大、倒立的实像，此时物距处于1倍和2倍焦距之间．幻灯机、投影仪都是根据这个原理制成的．所以从甲到乙的变化过程中，放大镜是逐渐远离书本．故答案为：虚；实；远离；幻灯机（或投影仪）．【点评】本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距像距之间的关系．平时在学习物理知识时，要善于总结规律．18．（10.5分）（2013秋•古浪县校级期末）如图所示，F是焦点，P是二倍焦点的位置．若凸透镜的位置不变，先后把蜡烛放在A、B、C、D点，分别调节光屏的位置：（1）蜡烛放在A点时，光屏上成缩小的像；（2）蜡烛放在B、C点时，光屏上成放大的像；（3）蜡烛放在D点时，不管怎样移动光屏，在光屏上都得不到烛焰的像；（4）蜡烛放在C点时，光屏上的像最大，此时光屏距离透镜最远；（5）蜡烛放在B、C、D点时，可观察到放大的像；（6）烛焰从A移动到C的过程中，像变大，像距变大（选填“变大”或“变小”）．【考点】B7：凸透镜成像规律及其探究实验．【专题】5A5：探究型实验综合题．【分析】解答此题从以下知识点入手：（1）凸透镜成像的几种情况：U＞2f，成倒立、缩小的实像．U=2f，成倒立、等大的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成正立、放大的虚像．（2）凸透镜成实像时，物体在凸透镜的焦点以外，物距减小，像距增大，像增大．【解答】解：（1）U＞2f，成倒立、缩小的实像．物距越大，像越小．所以蜡烛放在A点，屏上的像最小．（2）蜡烛放在B、C点时，2f＞U＞f，光屏上成放大的实像；（3）U＜f，成正立、放大的虚像．虚像不能呈现到光屏上．所以蜡烛放在D点，屏上不能呈接到像．（4）屏上出现像是实像，凸透镜成实像时，蜡烛在凸透镜的焦点以外，物距越小，像越大．所以蜡烛放在C点时，光屏上的像最大，此时光屏距离透镜最远．（5）由（2）（3）可知，蜡烛放在B、C、D点时，都可观察到放大的像；（6）烛焰从A移动到C的过程中，物距减小，则像变大，像距变大．故答案为：（1）A；（2）B、C；（3）D；（4）C；远；（5）B、C、D；（6）变大；变大．【点评】此题是探究凸透镜成像规律的实验，主要考查了凸透镜成像的规律的应用，首先要熟练掌握其内容，特别是成像特点与物距之间的关系．同时考查了实像与虚像的区别，知道实像可以成在光屏上，而虚像不能．19．（2分）（2013秋•彰武县校级期末）常用体温计的刻度部分为三棱体，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于凸透镜，使我们能看到水银柱正立的放大的虚像．【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】当物距小于焦距时，凸透镜成放大、正立的虚像，放大镜就是根据这个原理制成的．凸透镜是光的折射原理的应用．【解答】解：（1）温度计中的圆弧形玻璃的作用相当于凸透镜；（2）水银柱处在焦点以内，可以成放大、正立的虚像．故答案为：凸透镜；正立；放大；虚．【点评】此题主要考查凸透镜成像规律及其应用，其中主要是考查放大镜的成像特点，平时要把所学知识与生活实际联系起来．20．（6分）（1）用显微镜观察物体时，来自被观察物体的光经过物镜后成一个放大（选填“放大”或“缩小”）的实（选填“虚”或“实”）像，目镜的作用则相当于一个放大镜，可以把像再放大一次，使人看到肉眼看不见的小物体．（2）一般天文望远镜的目镜和物镜使用的都是凸透镜．当被观察物体在物镜两倍焦距以外时，远处的物体在焦点附近成实像（选填“实”或“虚”），然后这个像再经过目镜放大（选填“放大”或“缩小”），观察者就能看清楚远处的物体．【考点】BC：显微镜；BD：望远镜．【专题】514：透镜及其应用．【分析】（1）望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像．（2）显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像．【解答】解：（1）显微镜观察物体时，物镜成放大的实像，目镜成放大的虚像，相当于放大镜；（2）望远镜的目镜和物镜都是凸透镜，物镜成缩小的实像，目镜成放大的虚像．故答案为：（1）放大；实；放大镜；（2）凸透；实；放大．【点评】本题考查了显微镜和望远镜的物镜和目镜的成像特点，掌握二者物镜和目镜成像的本质是解答此题的关键．三、作图题（每图4分，共12分）21．（12分）（1）如图甲所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线大致的方向．（2）根据图乙中的入射光线或折射光线，分别作出相应的折射光线或入射光线．（3）如图丙所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．【考点】A8：作光的反射光路图；AN：作光的折射光路图；B6：透镜的光路图．【专题】14 ：作图题；512：光的传播和反射、平面镜成像；513：光的折射、光的色散；514：透镜及其应用．【分析】（1）一束光线由空气射到水面时，既要发生反射，又要发生折射，反射角等于入射角，折射角小于入射角．。

人教版八年级物理第5章透镜及其应用综合复习一、选择题1. 如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该()A. 保持凸透镜不动，光屏向左移B. 保持凸透镜不动，光屏向右移C. 保持凸透镜和光屏都不动D. 以上做法都不对2. 下列关于远视眼的说法中正确的是()A．远视眼产生的原因是晶状体太薄，折光能力太弱B．远视眼产生的原因是晶状体太厚，折光能力太强C．远视眼能看清近处的物体，而不能看清远处的物体D．远视眼看物体时，光会聚在视网膜的前方3. 如图，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像．关于蔡老师的眼睛和眼镜说法正确的是()A. 蔡老师是近视眼，戴凸透镜B. 蔡老师是远视眼，戴凸透镜C. 蔡老师是近视眼，戴凹透镜D. 蔡老师是远视眼，戴凹透镜4. 如图是蜡烛的成像规律图，它的成像原理在生活中应用的是()A. 投影仪B. 放大镜C. 照相机D. 潜望镜5. 如图所示是小明戴眼镜前后观察到的远处帆船的情形，由此可以判断出小明视力存在的问题以及所戴眼镜的镜片类型是()A．远视镜凸透镜B．近视镜凹透镜C．远视镜凹透镜D．近视镜凸透镜6. 如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。

若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距()A．一定小于l B．一定等于lC．一定大于l D．可能小于l，也可能大于l7. 如图所示，简易天文望远镜由两组凸透镜组成，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于()A．幻灯机B．投影仪C．放大镜D．照相机8. 有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，小明要想找出自己的眼镜，下列做法正确的是()A．用手摸镜片，中间厚、边缘薄的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视镜9. 正常人的眼睛在水中看物体会一片模糊，因为光从空气射入眼睛时折射程度大，而光从水中射入眼睛时折射程度明显减小。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！2022-2023学年上学期第五章单元检测卷B卷（人教版）八年级物理·全解全析一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·湖北咸宁·八年级期末）王瑞用焦距15cm的凸透镜做“探究凸透镜成像规律”的实验，下列说法正确的是（ ）①当物体从距透镜30cm处远离透镜的方向移动时，所成的像逐渐变大②当物体从距透镜30cm处靠近透镜移动时，要得到清晰的像应使光屏远离透镜③当物体距透镜10cm时，成倒立、放大的虚像④当物体距透镜25cm时，成倒立、放大的实像A．只有①③正确B．只有②④正确C．只有①②④正确D．①②③④都正确【答案】B【解析】由题知，凸透镜的焦距为f=15cm，那么2f=30cm。

人教版八年级物理上册第五章测试题含答案一、选择题(每题3分，共36分)1．如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。

此透镜是一个()A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用2．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是() A．眼睛B．放大镜C．望远镜D．显微镜3．如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明() A．该光斑是由光的反射形成的B．该光斑一定在透镜的焦点上C．此类透镜可以制作近视镜片D．此类透镜对光有会聚作用4．一凸透镜的焦距为6 cm，若将物体放在凸透镜前15 cm处，可得到() A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像5．某班同学在“探究凸透镜成像的规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图象，如图所示，下列判断正确的是()A．该凸透镜的焦距是4 cmB．当u＝3.5 cm时，在光屏上能得到一个缩小的像C．当u＝5 cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3 cm处移动到8 cm处的过程中，像逐渐变小6．某凸透镜的焦距为10 cm，若物体在光屏上所成的像离该透镜的距离大于30 cm，则物体离该透镜的距离可能为()A．3 cm B．13 cm C．23 cm D．33 cm7．当汽车经过十字路口时，监控摄像头就会拍下照片。

摄像头相当于一个透镜，影像传感器相当于光屏。

下列说法正确的是()A．监控摄像头和近视眼镜的镜片都对光有会聚作用B．拍照时，汽车位于摄像头二倍焦距以外C．当汽车远离摄像头时，影像传感器上的像变大D．影像传感器上成的是正立的虚像8．如图所示的是人眼与鱼眼的结构示意图。

我们观察发现，像鱼这样的眼睛如果到陆地上观察物体，像将成在视网膜的前面。

一、选择题1．下列哪种镜头的成像原理与投影仪镜头成像原理相同（）A．显微镜物镜B．显微镜目镜C．望远镜物镜D．望远镜目镜A解析：A【分析】（1）望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像。

（2）显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像。

AB．显微镜物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和一倍焦距之间，这样得到一个放大的实像，显微镜的物镜成倒立、放大的实像，与投影仪成像原理相同，目镜成正立、放大的虚像，与放大镜成像原理相同，故A正确，B错误；CD．望远镜观察物体时，物距大于2f，成倒立缩小的实像，与照相机的成像原理相似，经目镜成正立放大的虚像，与放大镜的成像原理相似，故CD错误；故选A。

【点晴】本题考查了显微镜和望远镜的物镜和目镜的成像特点，掌握二者物镜和目镜成像的本质是解答此题的关键。

2．如图所示，AC为入射光线，CB为折射光线，且AO<OB。

已知OA=6cm，该凸透镜的焦距可能是（）A．f=2cm B．f=5cm C．f=7cm D．f=9cm B解析：B根据题意可知，A点成像在B点，且AO<OB，即物距小于像距，则f<u<2f，成倒立、放大的实像。

因为AO=6cm，则f<6cm<2f解得3cm<f<6cm。

故选B。

3．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

要使烛焰在光屏上呈现一个清晰缩小的像，下列做法中，可行的是（）A．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．蜡烛、光屏都不动，透镜向光屏方向移D．蜡烛、光屏都不动，透镜向蜡烛方向移C解析：CAB．如图，物距小于像距，成倒立、放大的实像。

物理第五章透镜及其应用单元测试一、选择题1．常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火，这块用冰磨制成的光学器件相当于下面的（）A．平面镜B．凸透镜C．凹透镜D．凸面镜2.在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）3、当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A 50厘米B 40厘米C 30厘米D 10厘米4、显微镜由目镜和物镜等元件构成，下列关于显微镜的说法正确的是（）A．目镜的焦距很短B．通过目镜看到放大的实像C．物镜的焦距很短D．显微镜的放大倍数等于物镜和目镜放大倍数之和5．有媒体报道：在烈日下洗车，水滴所形成的效果会使车身局部产生高温现象，时间长了车漆便会失去光泽．对这一现象的合理解释是（）A．水滴相当于平面镜，能使车漆发生反射而失去光泽B．水滴相当于凸透镜，能使光聚在车身的局部产生高温C．水滴相当于凹透镜，能使光聚在车身的局部产生高温D．水滴相当于凸透镜，能发散光使车身的局部产生高温6、垂直于主光轴放置的物体从极远处沿主轴向凸透镜光心靠近的过程中（未碰到透镜），下列成像情况可能的是（）A、像长总是小于物长B、像长总是不断增大C、像长先增大后减小D、像先倒立后正立7、如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。

拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。

在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛远离凸透镜B．将光屏远离凸透镜C．将光屏靠近凸透镜D．将光屏和蜡烛同时远离凸透镜8．放在凸透镜主轴上焦点以内的点光源S发出的光。

通过凸透镜后的光路如图所示。

则下列说法正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现9、凸透镜前25cm处的物体沿主轴靠近透镜时，其所成的倒立、放大的实像将（）A．由实变虚B．由虚变实C．由大变小D．不发生变化10、用同一架照相机分别对大人和小孩各拍一张照片，要求每张照片的人像高度都刚好等于底片高度，先给小孩拍照，再给大人拍照，则应将（）A、相机离大人近一些，同时暗箱长度（即像距）调小一些B、相机离大人远一些，同暗箱长度调大一些C、相机离大人近一些，同暗箱长度调大一些D、相机离大人远一些，同暗箱长度调小一些11、有四种不同焦距的凸透镜，如果要使在距凸透镜15cm的物体在光屏上得到放大的像，那么凸透镜的焦距应为（）A．5cm B．10cm C．15cm D．30cm12.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A.由图甲可知凸透镜的焦距是40cmB.图乙的成像的特点与投影仪的成像原理相同C.图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D.图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像二、填空题13、如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜。

第五章达标测试卷一、选择题(每题3分，共30分)1．1 600多年前，我国学者张华就在《博物志》中说过：“削冰令圆，举以向日，以艾承其影，则得火。

”如图所示，冰凸透镜能取火，是因为其()A．对光有会聚作用B．对光有发散作用C．对光有反射作用D．不会聚光也不发散光(第1题) (第3题)2．学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是()A．老花镜是一种凹透镜B．老花镜可以用来做放大镜C．老花镜能在阳光下点燃白纸D．爷爷不戴眼镜看近处物体时，像成在视网膜之后3．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。

下列关于近视眼及其矫正的原理图正确的是()A．甲、乙B．甲、丙C．丙、丁D．甲、丁4．如图，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。

下列对仙女图形成原因的探讨，正确的是()A．可能是酒具有化学显影作用B．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像C．可能是图片在杯底凸透镜焦点处成放大的像D．可能是酒的液面反射，在酒中出现放大的像5．下列关于凸透镜的应用，说法正确的是()A．放大镜成正立、放大的实像B．电子违章抓拍使用的摄像头所拍摄的像是一个倒立、放大的实像C．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内D．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投影片6．下列关于实像和虚像的说法中正确的是()A．虚像和实像都能通过眼睛观察到，但虚像不能成在光屏上而实像能成在光屏上B．虚像一定是人的幻觉，实际上并没有光线进入人的眼睛C．只有实像才能用照相机拍摄，而虚像照相机拍摄不下来D．实像才能用眼睛观察到，虚像不能用眼睛观察到7．小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示两种情景。

以下说法中错误的是()A．甲、乙两图成像都是因为光的折射B．甲图中成的是虚像，乙图中成的是实像C．甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离大D．甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于投影仪8．把凸透镜正对着太阳光，可在距凸透镜15 cm处得到一个最小、最亮的光斑。

一、选择题1．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。

图中关于近视眼及其矫正后的原理图正确的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁D解析：D近视眼是由于晶状体对光的折射能力增强或眼睛的前庭过长，使像成于视网膜前方，由图知，乙图表示近视眼的成像情况，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则丁图是近视眼的矫正原理图。

故选D。

2．下列四组连线，不完全正确的是（）A．冬天玻璃上出现窗花——凝华夏天湿衣服晒干——汽化B．闻其声知其人——音色不同风吹树叶哗哗响——振动发声C．近视镜——凹透镜照相机镜头——凸透镜D．利用海水制淡水——液体蒸发卫生丸（樟脑丸）不见了——汽化D解析：DA．冬天玻璃上出现窗花，这是由于水蒸气凝华形成的小冰晶，这是凝华；夏天湿衣服晒干，湿衣服有水分在里面，从液态水变成气态水蒸气，这是汽化；这项完全正确，故A不符合题意；B．闻其声知其人，这是因为不同人音色是不同的，通过这辨别不同的人；风吹树叶哗哗响，这是因为树叶在振动，发出声音，这是振动发声；这项完全正确，故B不符合题意；C．近视镜是中间薄，边缘厚，它是凹透镜；照相机镜头相当于一个凸透镜；这项完全正确，故C不符合题意；D．利用海水制淡水，海水有盐和水，制淡水时只要是利用液体水蒸发成水蒸气，这是液体蒸发；卫生丸（樟脑丸）不见了，这是固体直接升华成气体，这是升华，不是汽化；这项不完全正确，故D符合题意。

故选D。

3．下面四幅图中分别表示远视眼、近视眼成像情况和矫正的做法，其中表示近视眼成像及矫正做法配对正确的是（）A．①③B．②③C．②④D．①④B解析：B近视眼的晶状体曲度变大，会聚能力增强，成像在视网膜前，故矫正时利用中间较薄的透镜，即凹透镜将光线发散些，使远处的物体正好成像在视网膜上。

故ACD错误，B正确。

故选B。

2017-2018学年度第一学期人教版八年级物理上_第五章_透镜及其应用 _单元评估检测试题考试总分： 100 分考试时间：90分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（共 15 小题，每小题 2 分，共 30 分）1.透镜在生活中很常见，仔细观察下面四幅图，凸透镜是（）A. B. C. D.2.小明在一个玻璃杯的后方放置一张画有两个箭头的白纸，如图甲所示；当向玻璃杯中注水至两箭头中间时，观察到乙图所示，透过杯中水看到的箭头却是一个反向且变长了；下列说法中正确的是（）A.甲图中看到的两个箭头是实像B.乙图中看到下面的箭头反过来的现象与投影仪成像原理相同C.乙图中看到下面的箭头变长了，说明装水的杯子相当于放大镜D.乙图中看到下面的箭头反过来的现象与照相机成像原理相同3.如图所示光路图中，正确的是（）A. B.C. D.4.关于透镜，下列说法正确的是（）A.凸透镜对光有发散作用B.凸透镜有一个焦点C.凹透镜没有焦点D.凹透镜对光有发散作用5.在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰．若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（）A.放大的像B.等大的像C.缩小的像D.正立的像6.某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A.像变大，像距变大B.像变大，像距变小C.像先变小后变大，像距变大D.像先变小后变大，像距变小7.正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变小．透镜的焦距是（）A.5cmB.10cmC.15cmD.30cm8.测绘人员绘制地图时，需从高空向地面照相，若使用照相机镜头的焦距为50mm，则胶片到镜头的距离是（）A.大于100mmB.等于50 mmC.大于50 mmD.介于50 mm和100mm之间9.许多家庭的门上都装有防盗门镜（俗称“猫眼”）．从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像．由此可以断定，此时防盗门镜的作用相当于一个（）A.凸透镜B.凹透镜C.三棱镜D.玻璃砖10.一束光经凸透镜折射后，下列说法正确的是（）A.一定是平行光束B.一定是汇聚光束C.一定是发散光束D.折射光束比入射光束更汇聚些11.人能看见物体是因为（）A.人眼能发光B.物体能发光C.光照在物体上，经物体反射后进入人眼D.人眼看见的是物体的像12.眼睛前部的聚光部分相当于一个凸透镜，起凸透镜作用的各部件是（）A.角膜B.虹膜C.角膜和晶状体共同作用的结果D.晶状体 13.下列说法正确的是（）A.穿过凹透镜的光束，一定发散不会聚于一点B.穿过凹透镜的光束也可能汇聚在某一点C.穿过凸透镜的光束，一定会聚在某一点D.穿过凸透镜的光束，一定会散开 14.小明对所学的光学知识进行了如下归纳，你认为正确的是（） A.在河边看到水中的鱼是光的反射形成的像 B.阳光下人的影子是光沿直线传播形成的 C.凸透镜对光有发散作用D.近视眼可以用凸透镜来矫正15.小东爷爷的老花镜是300度，外公的老花镜是500度，比较这两副老花镜的焦距大小可知（）A.爷爷的老花镜焦距大B.外公的老花镜焦距大C.一样大D.都有可能 二、多选题（共 5 小题，每小题 2 分，共 10 分）16.如图，F 是透镜的焦点，其中不正确的光路图是（） A.B.C.D.17.照相机照相时，要得到清晰的像必须调节（） A.镜头与物体的距离 B.镜头与底片的距离 C.物体与底片的距离 D.以上都不对 18.用一个凸透镜成像时，下列说法正确的是（） A.成实像时，物体离凸透镜越近，像越大 B.成虚像时，物体离凸透镜越近，像越大C.实像总是倒立的，虚像总是正立的D.实像和虚像都有可能是放大或缩小的19.如图为嫦娥三号成功分离的玉兔号月球车和嫦娥三号相互拍摄时的一张照片．该车在地球质量为140kg ，在月球的最大速度每小时200m ，携带有高清照相机，机身贴有五星红旗标志，下列关于玉兔号说法不正确的是（） A.玉兔号从地球到月球上质量会变小B.玉兔号在月球上最大速度为v =0.2km /ℎC.若想使玉兔号的照片变大些应减小与嫦娥三号的距离同时照相机镜头后缩D.拍照时玉免号相对于地球是静止的 20.关于光现象的说法，正确的是（）A.视网膜上成的像是倒立、缩小的像B.颜料的三原色是红、绿、蓝C.光在两种介质的界面一定发生偏折D.太阳灶对光线有会聚作用 三、填空题（共 3 小题，每小题 4 分，共 12 分）21.汇演上，小明弹奏电吉他时不断用手指去控制琴弦长度，这样做的目的是为了改变声音的________．如果一束来自远处某点的光，经人眼的角膜和晶状体折射后，所成的像落在视网膜前，这眼就是________眼．22.老花镜的镜片是________镜，它的度数等于它的焦距（用m 做单位）的倒数乘以100．小明拿爷爷的老花镜正对太阳光，纸在老花镜下面来回移动，直到纸上得到一个最小的光斑．此光斑距老花镜25cm ，则老花镜镜片的度数是________度．23.显微镜镜筒的两端各有一组透镜，每组透镜的作用相当于一个________镜；目镜的作用相当于一个放大镜，它所成的像是________像．（选填“虚”或“实”）四、解答题（共 2 小题，每小题 6 分，共 12 分）24.有一副眼镜，如何能确定它是凸透镜还是凹透镜？如果确定了是凸透镜，又如何能估测出它的焦距？25.如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．五、实验探究题（共 4 小题，每小题 9 分，共 36 分）26.实验探究：1609年，荷兰一家眼镜店老板的儿子在玩镜片时，小孩无意间一只手拿起一个近视片，另一只手拿起一个老花镜，把它们放在一前一后的位置，眼睛对着镜片向远处看．他突然惊叫到：“教堂的塔尖变近了．”根据这个办法，利佩尔席做成了第一架望远镜．今天我们在这里也来模仿一下他们的做法，看看你有什么新发现没有？再想一想如果我们用两个同焦距的凸透镜来做实验，又会如何？27.(1)实验室有两个透镜，一个是凸透镜，一个是凹透镜．要区别哪一个是凸透镜，哪一个是凹透镜，不准用手摸镜子，也不能使用专门仪器，请你想一个方法区别这两个透镜．27.(2)小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验．如图所示：①要使像能够成在光屏的中央，应将光屏向________（选填“上”或“下”）调整，使三者的中心在________；②实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是________cm；③接着使烛焰向左移动5cm，此时应该将光屏向________（选填“左”或“右”）移到某一位置，才能在光屏得到倒立、________（选填“放大”、“缩小”或“等大”）、清晰的实像． 28.小明站在同一位置用数码相机（焦距可改变）对着无锡著名景点–锡山先后拍摄了两张照片甲和乙，如图所示，他产生了这样的疑问：物体通过凸透镜在光屏上所成像的大小与透镜的焦距有何关系呢？小明对此进行了探究．(1)小明找来了一些凸透镜，但不知道它们的焦距，请你为他提供一种测量透镜焦距的方法．(2)测出凸透镜焦距后，小明先后选用了三个焦距分别为15cm、10cm、5cm的凸透镜，在保持物距始终为35cm的情况下依次进行实验，发现所成的像越来越小，请你根据实验结果判断小明在拍摄哪一张照片时照相机镜头的焦距较大．(3)在探究过程中，小明总是让物距保持不变，请你说出他这样做的理由．29.老师给小明一个凸透镜，让他利用太阳光测出这个凸透镜的焦距．要求有：写出实验器材、主要实验步骤．实验器材：实验步骤：答案1.D2.B3.A4.D5.A6.A7.D8.D9.B10.D11.C12.C13.B14.B15.A16.ABD17.AB18.AC19.ACD20.AD21.音调近视22.凸透40023.凸透虚24.解：如果把眼镜对着远处的电灯丝，光线通过眼镜射到光屏上，在光屏上能得到灯丝倒立、缩小的实像，眼镜就是凸透镜，如果在光屏上得不到灯丝的像，这个眼镜就是凹透镜．由于灯丝离凸透镜较远，从灯丝射到凸透镜的光线可以认为是平行光线，这时灯丝像的位置即为焦点，光屏到凸透镜的距离就大约等于眼镜的焦距，因此，测量出眼镜到光屏的距离即可估测出凸透镜的焦距．25.解：连接SS′，交凸透镜的主光轴于一点，过交点垂直主光轴画出凸透镜，入射光线SA交凸透镜于点A，连接AS′并用箭头标出光的传播方向，即为入射光线SA的折射光线．26.(1)当用凸透镜与凹透镜组合时，从远处物体射来的平行光线，经物镜折射后，向焦点处会聚，在经过凹透镜时变得发散，人眼逆着发散射来的光线看去，会看到一个物体的正立放大的虚像．如图所示；(2)用两个同焦距的凸透镜组合时，从远处物体射来的平行光线，经物镜后，在焦点以外距焦点很近处成一倒立缩小实像．实像位于目镜和它的焦点之间距焦点很近的地方，目镜以此为物形成放大的虚像．如图所示．27.①上；在同一直线上；②7.5；③左；缩小．上同一条直线上7.5左缩小28.(1)使太阳光正对凸透镜，移动凸透镜与地面之间的距离，直到地上形成一个亮点，测亮点到凸透镜中心的距离；(2)乙．根据像的大小和凸透镜焦距的关系：物距一定时，焦距越小，像越小．甲和乙两张照片中，乙照片上锡山的像比较大，照相机镜头的焦距较大．(3)这也是一种控制变量思想，像的大小与物距和焦距都有关系，保持物距不变，则焦距越小时，像越小．29.解：(1)实验器材：刻度尺、凸透镜、硬纸片．(2)实验步骤：a让太阳光平行于凸透镜的主光轴射向凸透镜，调整凸透镜的位置，直到在硬纸片上得到一个最小，最亮的亮点，即为凸透镜的焦点．b用刻度尺测出该点到凸透镜光心的距离，即为凸透镜的焦距．。
