电气检测实验报告电气检测实验报告引言：电气检测实验是电气工程专业学生必不可少的一门实践课程，通过实验来加深对电气知识的理解和应用能力的培养。
本次实验旨在通过对电路的检测，掌握电路参数的测量方法和仪器的使用，以及对电路性能进行评估和分析。
一、实验目的本次实验的主要目的是：1.学习使用示波器和数字万用表等仪器，测量电路中的电压、电流、电阻等参数；2.掌握电路参数的计算方法，如电阻的串并联、电压的分压和电流的合流等；3.了解电路中的欧姆定律、基尔霍夫定律等基本原理，并通过实验验证其正确性。
二、实验仪器和材料1. 示波器2. 数字万用表3. 直流电源4. 电阻箱5. 电流表6. 电压表7. 连接线等三、实验步骤1. 实验前准备：将所需仪器和材料摆放整齐，确保连接线的接触良好。
2. 搭建电路：按照实验要求，搭建所需电路，包括串联、并联、分压和合流等电路。
3. 测量电路参数：使用示波器和数字万用表等仪器，测量电路中的电压、电流、电阻等参数，并记录下来。
4. 数据处理：根据实验数据，计算电路中的电阻、电压分压比和电流合流比等参数，并进行分析。
5. 结果分析：根据实验结果，分析电路中存在的问题，如电压过大或过小、电流不稳定等，并提出改进措施。
6. 实验总结：总结实验过程中的经验和教训，总结实验结果的合理性和可靠性，并提出对今后实验的改进意见。
四、实验结果与分析通过实验测量和计算，得到了电路中的各项参数。
例如，在串联电路中，通过电流表测量到的电流与通过电压表测量到的电压相等，验证了基尔霍夫定律的正确性。
在并联电路中，通过电压表测量到的电压与通过电流表测量到的电流相等，验证了欧姆定律的正确性。
此外，通过测量电路中的电压分压比和电流合流比，可以评估电路的性能和稳定性。
五、实验心得通过本次实验，我深刻认识到电气检测的重要性和实践的必要性。
实验过程中，我不仅学会了使用示波器和数字万用表等仪器，还掌握了电路参数的测量方法和计算公式。
电气测量技术实验报告范文(精选)（二）引言概述：电气测量技术实验是电子信息类专业学生必修的一门实践课程。
通过该实验，学生可以了解和掌握常见的电气测量技术原理与方法，并通过实验操作，培养实际动手能力和问题解决能力。
本文将详细介绍电气测量技术实验报告的范文，帮助学生了解实验报告的格式与写作方法。
正文：一、实验目的1. 学习并掌握电压、电流的直接测量方法。
2. 理解并运用示波器测量电信号的基本原理和方法。
3. 掌握电流表、电压表、电阻表的使用方法及精度要求。
4. 学会使用数字万用表进行电气参数的测量。
二、实验仪器与设备1. 示波器：用于观察和测量电信号的波形。
2. 电流表：用于测量电路中电流的大小。
3. 电压表：用于测量电路中电压的大小。
4. 电阻箱：用于调节电阻的大小，以改变电路的电阻值。
5. 数字万用表：用于测量电流、电压、电阻等电气参数。
三、实验过程1. 直流电压和电流的测量- 连接电路，调节电源电压，使用电压表和电流表进行测量。
- 记录测量值，计算平均值和标准偏差。
2. 交流电压和电流的测量- 连接信号发生器和示波器，调节信号发生器输出频率和幅度。
- 使用示波器观察电压信号的波形，并测量电压的峰值和有效值。
- 使用示波器观察电流信号的波形，并测量电流的峰值和有效值。
3. 电阻的测量- 使用电阻箱接入电路，调节电阻的大小。
- 使用电流表和电压表进行测量，并计算电阻的值。
4. 数字万用表的使用- 连接电路，选择合适的测量量程。
- 使用数字万用表测量电流、电压、电阻等值，并记录测量结果。
5. 数据处理与分析- 对实验数据进行整理，绘制相应的图表。
- 计算平均值、方差等统计量，分析实验结果和误差来源。
总结：通过本次实验，我们学习并掌握了电气测量技术实验的基本原理和方法。
我们了解了电压、电流的直接测量方法，掌握了示波器的使用技巧，并熟悉了电流表、电压表、电阻表和数字万用表的使用方法。
同时，我们通过数据处理与分析，对实验结果进行了评估和总结，进一步加深了对电气测量技术的理解。
电气测量技术实验报告电气测量技术实验报告（通用7篇）在人们越来越注重自身素养的今天，我们使用报告的情况越来越多，要注意报告在写作时具有一定的格式。
那么报告应该怎么写才合适呢？下面是小编帮大家整理的电气测量技术实验报告（通用7篇），希望对大家有所帮助。
电气测量技术实验报告1一、实训的性质、目的、意义。
电气控制技术实训是在学习常用低压电器设备、电气控制线路的基本控制环节、典型机床电器控制线路等章节的基础上进行的实践性教学环节。
其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电气设备的结构、工作原理及使用按照方法，初步掌握电气控制基本控制的原理、连接规则、故障排除法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
通过实训培养学生热爱专业、热爱劳动、吃苦耐劳、刻苦专研的精神。
二、实训的要求1、学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；2、对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、低压断路器等常用低压电器具有安装、使用、维修和选择的能力；3、初步掌握常用电气控制电路的安装工艺、接线方法、操作要领、试验规程和故障排除法；4、初步掌握常用机床电气控制电路的`控制要求、电器动作原理、操作步骤、常见故障分析和排除技能。
三、实训内容1、拆装交流接触器，掌握其内部结构、动作原理；短路环的位置、作用；触电的作用和接线位置；测试吸合电压、释放电压及额定电压；简单故障处理。
2、熟悉热继电器、按钮、熔断器、位置开关、低压断路器的结构、原理及安装接线规则，了解其使用方法和技术参数的选择。
3、练习各种基本电气控制线路的接线和操作，如三相异步电动机的点动和连续运转、顺序控制、两地控制、正反转控制、行程控制、y—三角形降压启动控制、能耗制动控制。
4、现场参观、熟悉常用机床的结构、组成、操作和动作情况，了解电器设备的位置和电气控制线路的接线方法。

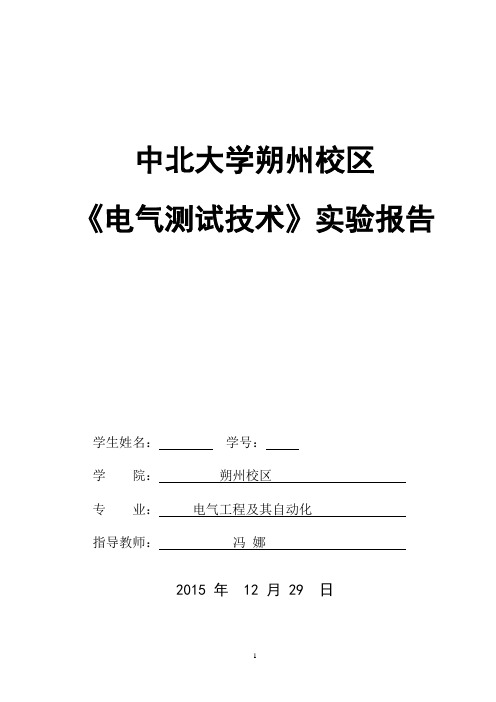

中北大学朔州校区《电气测试技术》实验报告学生姓名：学号：学院：朔州校区专业：电气工程及其自动化指导教师：冯娜2015 年 12 月 29 日实验二 金属箔式应变片――单臂电桥性能实验1．实验目的（1）了解金属箔式应变片的应变效应；（2）掌握单臂电桥的工作原理和性能。
2.实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK R R =∆/式中R R /∆为电阻线电阻相对变化，K 为应变灵敏系数，l l /∆=ε为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电桥的比例变化，电桥的输出电压反映了相应的受力状态。
对单臂电桥输出电压4/1εEK U O =。
3．实验设备传感器仿真实训软件，计算机一台4．实验内容及步骤（1）连接虚拟实验模板上的正负15V 电源线，（将红、黑、蓝三个插针分别拉到相应的插孔处，连线提示状态框提示“连线正确”，错误则提示“连线错误，请重新连线”。
每次连线正确与否，都有提示。
（2）连接作图工具两端到Uo2输出端口，并点击作图工具图标，弹出作图工具窗口。
（3）打开图中左上角的电源开关，指示灯呈黄色。
（4）当15V 电源和示波器导线连接正确后，在由X 、Y 轴构成的作图框中的Y 轴上将出现一个红色基准点。
（5）将增益电位器Rw3顺时针调节到中间位置左右，再进行差动放大器调零，调节调零电位器Rw4，直到将红色的基准点调节到坐标轴原点位置，此时部分连线将自动完成。
（注：点击旋钮左右拉动，则可以改变Rw 的值）。
图2-1 应变式传感器单臂电桥实验接线图（7）连接虚拟实验模板上的正负4V 电源线，红色基准点再次偏离原点，调节Rw1，将红色零点调回原点位置。
（正确接线如上图所示）。
（8）将虚拟实验模板上的砝码逐个拖到托盘上，作图框中将逐段输出波形。
（若有导线未连，则砝码无法拖动）。
第1篇一、实训背景随着我国经济的快速发展，电气行业在国民经济中的地位日益重要。
为了提高电气工程及其自动化专业学生的实践能力和综合素质，培养适应社会发展需求的复合型人才，我校特开设电气测试实训课程。
本课程旨在让学生掌握电气测试的基本原理、方法和技术，提高学生的实际操作能力和工程意识。
二、实训目的1. 熟悉电气测试的基本原理和方法；2. 掌握常用电气测试仪器的使用和操作；3. 培养学生的动手能力和团队协作精神；4. 提高学生的工程意识和创新能力。
三、实训内容1. 电气测试基本原理2. 常用电气测试仪器及使用3. 电气设备安装与调试4. 电气系统故障诊断与处理5. 实际工程案例分析四、实训过程1. 电气测试基本原理在实训过程中，我们首先学习了电气测试的基本原理，包括电气量的测量、电路参数的测试、电气设备的性能测试等。
通过学习，我们对电气测试有了更深入的理解，为后续实训奠定了基础。
2. 常用电气测试仪器及使用实训中，我们接触了多种电气测试仪器，如万用表、示波器、频谱分析仪、功率计等。
在老师的指导下，我们学习了这些仪器的原理、结构和使用方法，并进行了实际操作练习。
通过实训，我们掌握了这些仪器的使用技巧，为今后的工作打下了基础。
3. 电气设备安装与调试在电气设备安装与调试实训环节，我们学习了电气设备的安装、接线、调试和维护。
通过实际操作，我们了解了电气设备的结构和工作原理，提高了自己的动手能力。
4. 电气系统故障诊断与处理电气系统故障诊断与处理实训环节，我们学习了电气系统故障的常见原因、诊断方法和处理措施。
通过分析实际案例，我们掌握了电气系统故障的诊断技巧，提高了自己的工程意识。
5. 实际工程案例分析在实训过程中，我们学习了多个实际工程案例，如电力系统故障、电气设备故障等。
通过对这些案例的分析，我们了解了电气工程在实际应用中的问题，提高了自己的创新能力和解决实际问题的能力。
五、实训成果1. 掌握了电气测试的基本原理和方法；2. 熟练掌握了常用电气测试仪器的使用和操作；3. 培养了良好的动手能力和团队协作精神；4. 提高了工程意识和创新能力。
电气测量技术实验报告电气测量技术实验报告范文（精选6篇）在现在社会，报告不再是罕见的东西，其在写作上有一定的技巧。
那么什么样的报告才是有效的呢？以下是小编为大家收集的电气测量技术实验报告范文（精选6篇），欢迎阅读，希望大家能够喜欢。
电气测量技术实验报告1实训目的这次实训的目的主要是为了让我们掌握由电气原理图变换成安装接线图的知识。
学习PLC的实践接线和程序的编写。
同时学会分析、排除线路故障的方法，通过亲自动手增强实际连接控制电路的能力和操作能力。
理论和实践相结合让我们对学过的知识有更深的了解，在实践中了解理论知识的重要性并且找到自己的不足，让以后的学习目标更加的明确。
实训内容实训一：三相鼠笼式异步电动机星三角降压起动控制一、实验目的1、通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
2、加深对电气控制系统各种保护、自锁、互锁等环节的理解。
3、学会分析、排除继电——接触控制线路故障的方法。
二、原理说明按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。
按时间原则控制鼠笼式电动机Y－△降压自动换接起动的控制线路。
当接触器KM1、KM2主触头闭合，KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接。
因此，所设计的控制线路若能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，则电动机就能实现降压起动后自动转换到正常工作运转。
这个实验让我了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。
让我对电路接线有了更深的了解。
实训二：三相鼠笼式异步电动机的反接制动控制一、实验目的1、进一步提高按图接线的能力2、了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。
3、熟悉异步电动机Y－△降压起动控制的运行情况和操作方法。
引言：电气测量技术是电气工程中非常重要的一门基础学科，通过电气测量技术可以准确地测量电流、电压、电阻等电气参数，为电力系统的运行和维护提供了可靠的数据支持。
本文将针对电气测量技术实验进行报告，以展示实验的设计、方法、结果和分析，以期能够全面而专业地介绍电气测量技术实验的实施过程及其结果。
概述：本文旨在介绍一种关于电气测量技术的实验设计，并对实验方法、结果和分析进行详细阐述。
该实验旨在通过测量电阻、电流和电压等参数，熟悉测量仪器的使用，掌握测量技术的基本原理和方法。
在实验过程中，我们通过采用适当的仪器和方法，进行了一系列的测量操作，得出了一些关键的实验结果，并对其进行了充分的分析和讨论。
正文：1.实验设计1.1实验目的1.1.1熟悉测量仪器的使用和操作方法，包括万用表、示波器等。
1.1.2掌握电阻、电流、电压等电气参数的测量原理和方法。
1.2实验器材和材料1.2.1万用表：用于测量各种电气参数，包括电阻、电流和电压等。
1.2.2示波器：用于监测和分析电信号的波形和幅度。
1.2.3电源：用于提供恒定的电压和电流。
1.2.4电阻箱：用于提供不同阻值的电阻，用于测量电阻。
1.3实验步骤1.3.1测量电阻：通过连接电阻和万用表，采用悬空测量法，测量电阻的数值和误差。
1.3.2测量电流：通过连接电源、电阻和万用表，测量电流的数值和误差。
1.3.3测量电压：通过连接电压源、电阻和万用表，测量电压的数值和误差。
2.测量方法2.1电阻的测量方法2.1.1悬空测量法：将待测电阻从电路中拆出，连接到万用表进行测量，得到电阻的精确值。
2.1.2并联测量法：通过将待测电阻与已知电阻串联并连接到电路中，利用电路中的其他元件构成一个简单的电路，通过测量电路的整体阻抗和已知电阻的阻值，计算出待测电阻的阻值。
2.2电流和电压的测量方法2.2.1串联测量法：通过将测量仪器直接串联到电路中，利用仪器的测量功能，测量电流和电压的数值和波形。
电气测量技术实训报告电气测量技术实训报告范文（精选6篇）在日常生活和工作中，报告的适用范围越来越广泛，报告具有成文事后性的特点。
相信很多朋友都对写报告感到非常苦恼吧，以下是小编收集整理的电气测量技术实训报告范文（精选6篇），欢迎阅读与收藏。
电气测量技术实训报告1一、实训目的本实训环节是集知识、素质和技能训练于一体的应用型课程。
它在运用相关电气理论基础在上的同时又对电工基本素质和技能进行了综合运用培养，通过实训，使学生具备初级电工的基本能力，能满足企业对初级电工的综合需要。
主要内容包括：安全用电常识、常用电工材料的认识和选用、电工基本操作工艺、电气照明与内线工程、常用电工仪表的使用等。
二、实训时间第x周——第x周。
三、实训地点实验楼电工实训室四、实训设备及器材网孔板，电工工具，电度表，功率表，万用表，电压表，兆欧表，电流表，空气开关，熔断器，各种导线，硬塑料管，开关，插座，灯若干。
五、实训内容及要求电工实训一：安全用电常识电工安全操作的各项规定是每一名电工必须遵守的规章制度，它规定对电工的最基本的要求。
电工生产岗位责任制规范了电工的工作范围，是确保电工工艺得以贯彻执行的重要条件。
主要进行电工安全操作规程、预防触电及触电急救基本常识、防雷保护以及电气火灾的扑救等内容。
触电的原因：（1）电气设备的安装过于简陋，不符合安全要求。
（2）电气设备老化，破损严重，维修维护不及时。
（3）作业时不严谨，不遵守电工安全操作规程或粗心大意。
（4）缺乏安全知识。
电流对人体的伤害：触电对人体的伤害只要是电击和电伤。
点击是触电者直接触了设备的带电部分，电流通过了人的身体，当电流达到一定的数值后，就会将人体击倒；电伤是指触电后皮肤的局部创伤，由于电流的热效应，化学反应，机械效应以及电流的作用下，使熔化和蒸发的金属微粒袭击人体皮肤而遭受灼伤。
影响触电后果的因素：（1）电流强度：一般50ml持续1秒以上，致命。
（2）电流通过人体的持续时间。
2010 级《信号与控制综合实验》课程实验报告(检测技术实验)指导教师日期实验成绩实验评分表基本实验实验编号名称/内容（此列由学生自己填写）实验分值评分电气学科大类差动变压器性能检测10 差动变压器零残电压的补偿20 差动变压器的标定40设计性实验实验名称/内容实验分值评分超声波测距40创新性实验实验名称/内容实验分值评分教师评价意见总分目录实验一差动变压器性能检测 ..................................................................实验二差动变压器零残电压的补偿....................................................... 实验三差动变压器的标定 ...................................................................... 实验四超声波测距 ................................................................................... 总结............................................................................................................ 参考书目 ....................................................................................................实验二十二.差动变压器的标定一．差动变压器的基本结构：差动变压器由衔铁、初级线圈、次级线圈和线圈骨架等组成。
初级线圈作为差动变压器激励用，相当于变压器的原边；次级线圈由两个结构尺寸和参数相同的相同线圈反相串接而成，相当于变压器的副边。
差动变压器是开磁路，工作是建立在互感基础上。
由于零残电压的存在会造成差动变压器零点附近的不灵敏区，电压经过放大器会使放大器末级趋向饱和，影响电路正常关系，因此必须采用适当的方法进行补偿。
二．零点残余电压的原因：1.二个次级线圈在设计和工艺制作上很难保证完全对称。
2.复阻抗不容易达到真正平衡。
3.磁化曲线的非线性产生高次谐波。
4.线圈中存在铜损电阻及导磁材料的铁损。
5.分布电容的影响三．零残电压中主要包含两种波形成份：1）基波分量：这是由于差动变压器两个次级绕组因材料或工艺差异造等效电路参数（M、L、R）不同，线圈中的铜损电阻及导磁材料的铁损，线圈中线间电容的存在，都使得激励电流与所产生的磁通不同相。
2、高次谐波：主要是由导磁材料磁化曲线非线性引起，由于磁滞损耗和铁磁饱和的影响，使激励电流与磁通波形不一致，产生了非正弦波（主要是三次谐波）磁通，从而在二次绕组中感应处非正弦波的电动势。
四．减少零残电压的办法有：1、尽可能保证传感器几何尺寸、线圈电气参数和磁路的对称。
磁性材料要经过处理，消除内部的残余应力，使其性能均匀稳定。
2、选用合适的测量电路，如采用相敏整流电路，既可以判别衔铁移动方向又可改善输出特性，减小零点残余电动势。
3、选用补偿电路减小零点残余电动势。
如在差动变压器二次侧串、并联适当数值的电阻电容元件，当调整这些元件时，可使零点残余电动势减小。
实验一.差动变压器性能检测一．实验原理：差动变压器中有衔铁，通过上下移动衔铁改变衔铁的位置可以改变差动变压器的第二通道中的感应电压，当两绕组的同名端连接适当时，根据输出电压的正负可以判断两绕组产生的电压大小。
图2-1差动变压器的输出特性二．实验目的1.掌握差动变压器的性能。
2.掌握研究差动变压器性能的方法。
三．实验步骤：1.按下图接线，差动变压器初级线圈必须从音频振荡器LV端功率输出。
图2-2差动变压器性能检测电路原理图2. 音频振荡器输出频率5KHz，输出值VP-P值2V。
3. 用手提变压器磁芯，观察示波器第二通道的波形是否能过零翻转，以判断两个次级线圈的联接方式，如不能过零翻转，则需改变两个次级线圈的串接端，使两个次级线圈反向串联。
四．实验结果：图2-3输入输出同相图2-4输入输出反相图2-4输入输出过零翻转时五．实验结果分析：根据图中得到的结果，可以看到在调节衔铁与二次绕组的相对位置发生改变时，输入输出相位差发生改变，变为反相。
若不能过零翻转，则表明二次级线圈是顺串的，此时需要将二次级线圈的同名端调换，使二个次级线圈反向串联，调换之后可以实现过零翻转。
根据图中得到的结果，可以看到在调节衔铁与二次绕组的相对位置发生改变时，输入输出相位差发生改变，变为反相。
第二通道过零时的波形，此时有零点残余电压，幅值不为零，只是幅值很小。
零点残余电压表现在电桥预平衡时，无法实现平衡，最后总要存在某个输出值ΔU。
实验中可以测量到零点残余电压约为136mv。
需要进行零点残余电压补偿。
实验二.差动变压器零残电压的补偿一．实验原理：差动变压器零点补偿时，在补偿电路法中有加串联电阻，加并联电容等，先采用并联电阻法。
通过调整WA和WD的阻值调整，可以达到零点残余电压的补偿。
二．实验步骤：图3-1差动变压器的零点补偿电路1. 根据上图接线，差动放大器增益调到最大，音频LV端输出VP-P值2V，调节音频振荡器频率，使示波器二通道波形不失真。
2. 调节测微仪带动衔铁在线圈中运动，使差动放大器输出电压最小，调整电桥网络WDWA电位器，使输出更趋减小。
3. 提高示波器第二通道灵敏度，将零残电压波形与激励电压波形比较，观察零点残余电压的波形。
三．实验结果：图3-3补偿之前不失真最小的零点残余电压图3-3补偿之后最小的零点残余电压四．实验结果分析：有上图可以看出在进行补偿后，零点残余电压有了很大的改观。
由差分放大器的输出波形可以看出，经过补偿后的零残电压主要是基波分量。
但是由于器件的老化和串联过多等因素使得噪音非常高，再加大分辨率后就不能很好辨认其波形。
原因分析：1、基波分量是由于差动变压器两个次级绕组因材料或工艺差异造成等效电路参数（M、L、R）不同，线圈中的铜损电阻及导磁材料的铁损，线圈中线间电容的存在，引起的，这其中的一些参数是无法完全得到补偿的。
在电路调整的过程中可以发现，当调整差分放大器的输出趋近最小的过程中，输出值不但幅值在变化，它与输入信号的相位差也在变化。
可以推测出，两个次级线圈的输出不但幅值有不同，相位也有不同，故基波分量无法完全消除。
2、高次谐波分量主要是由导磁材料磁化曲线非线性引起，由于磁滞损耗和铁磁饱和的影响，使激励电流与磁通波形不一致，产生了非正弦波（主要是三次谐波）磁通，从而在二次绕组中感应处非正弦波的电动势。
在试验中，激励电压和电流都很小，铁磁材料还未明显饱和，故差分放大器的输出中谐波分量不是很明显。
实验三.差动变压器的标定一．实验原理：差动变压器的灵敏度定义为输出电压与衔铁位移的比值。
灵敏度与二次线圈的匝数成正比，与激励电压的幅值以及频率（低频时）成正比。
研究差动变压器的灵敏度对研究差动变压器的性能有很重要的意义。
图4-1差动变压器的标定电路图二．实验目的1.掌握差动变压器零点残余电压的补偿操作方法。
2.将已补偿之后的差动变压器进行刻度数值标定。
三．实验步骤：1. 按上图接线，差动放大器增益适度，音频振荡器Lv端输出5KHZ，VP-P值2V。
2. 调节电桥WD、WA 电位器，移相器，调节测微头带动衔铁改变其在线圈中的位置，使系统输出为零。
3. 旋动测微头使衔铁在线圈中上、下有一个较大的位移，用电压表和示波器观察系统输出是否正负对称。
如不对称则需反复调节衔铁位置和电桥、移相器，做到正负输出对称。
注意：示波器CH1、CH2 通道分别接入相敏检波器1、2 端口，用手将衔铁位置压到最低，调节电桥、移相器，当CH1、CH2所观察到的波形正好同相或反相时，则系统输出可做到正负对称。
4.旋动测微仪，带动衔铁向上5mm，向下5mm 位移，每旋一周（0.5mm）记录一电压值并填入表格。
表一差动变压器的标定0.5 1 1.5 2 2.5 3 3．5 4 4.5 5位移mm电压V 0.96 1.97 2.91 3.79 4.58 5.31 5.80 6.25 6.52 6.72 -0.5 -1 -1.5 -2 -2.5 -3 -3.5 -4 -4.5 -5位移mm电压V -0.90 -1.77 -2.55 -3.23 -3.85 -4.29 -4.58 -4.79 -4.98 -5.15 0V时，旋动测微仪在7.33mm处图4-2 输入输出波形同向四．实验结果分析：图4-2 电压与位移灵敏度：k=Δy/Δx=(4.58+6.52)/10=1.1线性度：Ef=ΔLmax/L X 100%=Δ=0.8819/(4.58+6.52)=7.9%由结果可知零点残余电压基本消除，输入特性曲线由原来的V形基本变为直线，可判断位移方向差动变压器标定实验结果如上图中电压曲线所示，采用理论拟合方式，得到拟合直线为y=1.394x+0.4229舍弃实际电压曲线与拟合直线在第一象限交点右侧和第三象限左侧的点，保留中间线性性较好的部分，得到测量范围为-4.58V~+6.52V，量程L=11.1V。
五．思考题1.为什么在差动变压器的标定中电路中要加移相器？作用是什么？答：根据相敏检波器的原理，当两个输入端的相位刚好相同或者相反（即相差180°）时，输出为正极性（或者负极性）全波整流信号，电压表才能只是正极性最大值（或者负极性最大值）。
所以在差动变压器的标定电路中加入移相器，作用是保证2端输入的参考交流电压与1端输入的电压同相或反相，从而使系统输出可以做到正负对称。
2.差动变压器的标定的含义，为什么要标定？答：标定的主要作用是：1）确定仪器或测量系统的输入—输出关系，赋予仪器或测量系统分度值，本实验中标定为差动变压器的灵敏度；2）确定仪器或测量系统的静态特性指标；3）消除系统误差，改善仪器或系统的正确度。
4）在科学测量中，标定是一个不容忽视的重要步骤。
故差动变压器的标定即为给该仪器的表盘标刻度，使差动的位移与刻度盘上的标值一一对应，从而能通过读值来确定测量量。
实验四.超声波测距电路设计一、实验原理声波是一种能在气体、液体和固体中传播的机械波。
根据振动频率的不同，可分为次声波、声波、超声波和微波等。
1) 次声波：振动频率低于l6Hz的机械波。
2) 声波：振动频率在16—20KHz之间的机械波，在这个频率范围内能为人耳所闻。
3) 超声波：高于20KHz的机械波。
超声波与一般声波比较，它的振动频率高，而且波长短，因而具有束射特性，方向性强，可以定向传播，其能量远远大于振幅相同的一般声波，并且具有很高的穿透能力。
