《检测技术实验》

实验报告

实验名称:第一次实验(一、三、五)

院(系):自动化专业:自动化

姓名:XXXXXX学号: XXXXXXXX

实验室:实验组别:

同组人员:实验时间:年月日评定成绩:审阅教师:

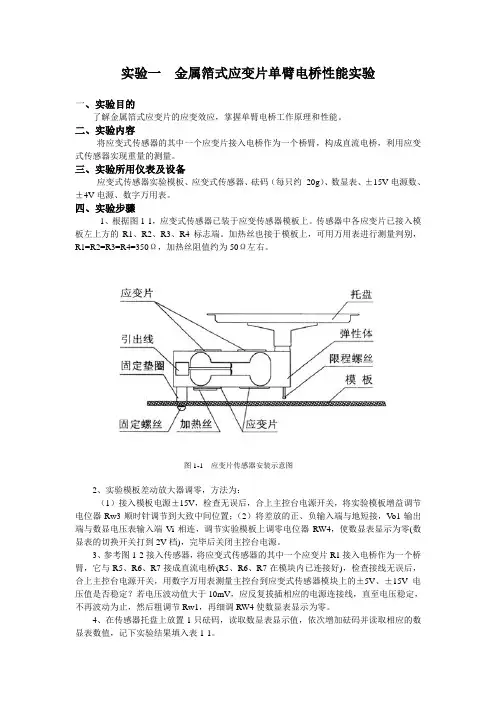

实验一金属箔式应变片――单臂电桥性能实验

一、实验目的:了解金属箔式应变片的应变效应,单臂电桥工作原理和性能。

二、实验仪器:应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万

用表、导线等。

三、实验原理:电阻丝在外力作用下发生机械变形时,其电阻值发生变化,这就是电阻应

变效应,描述电阻应变效应的关系式为:ΔR/R=Kε,式中ΔR/R为电阻丝电阻相对变化,K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件,如图1-1所示,四个金属箔应变片分别贴在弹性体的上下两侧,弹性体受到压力发生形变,上面的应变片随弹性体形变被拉伸,对应为模块面板上的R1、R3,下面的应变片随弹性体形变被压缩,对应为模块面板上的R2、R4。

图2-1 应变式传感器安装示意图

图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理

通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化,如图1-2所示R5、R6、R7为固定电阻,与应变片一起构成一个单臂电桥,其输出电压

E为电桥电源电压,式1-1表明单臂电桥输出为非线性,非线性误差为

四、实验内容与步骤

1、图1-1应变传感器上的各应变片已分别接到应变传感器模块左上方的R1、R

2、R

3、

R4上,可用万用表测量判别,R1=R2=R3=R4=350Ω。

2、从主控台接入±15V电源,检查无误后,合上主控台电源开关,将差动放大器的输入

端Ui短接,输出端Uo2接数显电压表(选择2V档),调节电位器Rw4,使电压表显示为0V。Rw4的位置确定后不能改动。关闭主控台电源。

3、将应变式传感器的其中一个应变电阻(如R1)接入电桥与R5、R6、R7构成一个单

臂直流电桥,见图1-2,接好电桥调零电位器Rw1,直流电源±4V(从主控台接入),电桥输出接到差动放大器的输入端Ui,检查接线无误后,合上主控台电源开关,调节Rw1,使电压表显示为零。

4、在应变传感器托盘上放置一只砝码,调节Rw3,改变差动放大器的增益,使数显电

压表显示2mV,读取数显表数值,保持Rw3不变,依次增加砝码和读取相应的数显表值,直到200g砝码加完,计下实验结果,填入下表1-1,关闭电源。

五、实验数据处理:

利用matlab拟合出的曲线如下:

记重量为X(g),电压为y(mv),根据MATLAB,拟合出的曲线为: y=0.2775X+1.9600

可以求重量为100g时误差最大为0.5055mv

非线性误差δf1=Δm/yF..S ×100%

= 0.5055/57.4*100%

= 0.8807%

系统灵敏度S=ΔU/ΔW=0.2775

利用虚拟仪器进行测量的数据为:

表1-2

利用matlab拟合出的曲线如下:

拟合出的曲线为:

y= 0.2909X-0.6000

可以求重量为100g时误差最大为4.7055mv。误差明显增大。

六、思考题

单臂电桥工作时,作为桥臂电阻应变片正负均可,因为单臂电桥对应变计的受力方向没限制,不管应变计受拉还是受压,其阻值都会发生变化,从而使得桥路有电压输出。

实验三金属箔式应变片――全桥性能实验

一、实验目的:了解全桥测量电路的优点。

二、实验仪器:应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万用表(自备)。

三、实验原理:全桥测量电路中,将受力性质相同的两只应变片接到电桥的对边,不同的接入邻边,如图3-1,当应变片初始值相等,变化量也相等时,其桥路输出

Uo=KEε 3-1 E为电桥电源电压,式3-1表明,全桥输出灵敏度比半桥又提高了一倍,非线性误差得到进一步改善。

四、实验内容与步骤

1、应变传感器已安装在应变传感器实验模块上,可参考图1-1。

2、差动放大器调零,参考实验一步骤2。

3、按图3-1接线,将受力相反(一片受拉,一片受压)的两只应变片接入电桥的邻边,

接入电桥调零电位器Rw1,直流电源±4V(从主控台接入),电桥输出接到差动放大器的输入端Ui,检查接线无误后,合上主控台电源开关,调节Rw1,使电压表显示为零。

4、在应变传感器托盘上放置一只砝码,调节Rw3,改变差动放大器的增益,使数显电压表显示0.020V左右,读取数显表数值,保持Rw3不变,依次增加砝码和读取相应的数显表值,直到200g砝码加完,计下实验结果,填入下表3-1,关闭电源。

五、数据处理

表3-1

利用matlab拟合出的曲线如下:

记重量为X(g),电压为y(mv),根据MATLAB,拟合出的曲线为: y=1.0952X+0.3333

可以看出重量为180kg时误差最大为0.4606mv

非线性误差δf3=Δm / yFS ×100%

= 0.4606/219*100%

= 0.2103%

系统灵敏度L=ΔU/ΔW=1.0952

利用虚拟仪器进行测量的数据为:

拟合出的曲线为:

y= 1.1015 X+1.9333

可以求重量为200g时误差最大为4.7636mv。误差明显增大。

六、思考题

1、测量中,当两组对边(如R1、R3 为对边)电阻值R相同时,即R1=R3,R2=R4,而R1≠R2时,是否可以组成全桥:(1)可以;(2)不可以。

答:

不可以

2、某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片,如图,能否如何利用四片应变片组成电桥,是否需要外加电阻。
