安丰炉头烟阀门组技术规格书

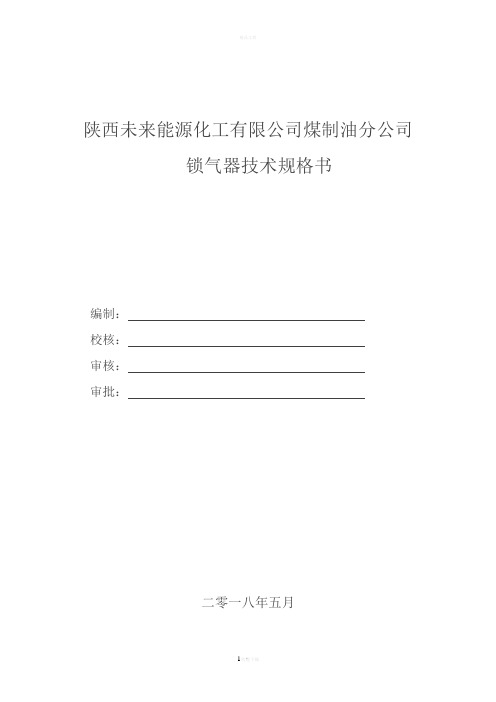

陕西未来能源化工有限公司煤制油分公司锁气器技术规格书编制：校核：审核：审批：二零一八年五月目录1、总则 (3)2、工程概况 (4)3、设备规范 (5)4、技术要求 (5)5、质量保证和试验 (9)6、供货范围 (10)7、包装和运输 (10)8、资料和技术联络 (10)9、质量保证 (10)10、技术服务 (11)11、清洁和油漆 (11)12、交货日期 (12)锁气器技术规格书1 总则1.1 本技术规格书适用于陕西未来能源化工有限公司煤制油分公司电动锁气器、蒸汽喷射器和变频控制等设备，规范了设备的功能设计、制造、结构、性能、安装和试验等方面的技术要求。

1.2本技术规格书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本技术规格书和现行工业标准的成熟优质产品和服务。

1.3投标方须执行本技术规格书所列标准，投标方在设备设计和制造中所涉及的各项规范和标准必须遵循现行最新版本标准，与标准矛盾时，由招标方确定。

1.4本工程设备投标方保证招标方不承担有关设备知识产权的一切责任。

1.5投标方须为中华人民共和国境内注册的、具有独立法人资格的一般纳税人企业，投标人所投产品品牌在电力、化工或采矿行业有三家以上使用业绩，注册资本金200万元以上。

1.6如果投标方没有以书面形式对本技术规格书的条文提出异议，那么招标方将认为投标方提供的产品完全符合本技术规格书的要求。

偏差无论大小、多少都必须清楚地表示在投标文件中的“差异表”中，否则，将视为无偏差。

如投标方要求变更的，必须提出不降低其标准与质量的替代方案及材料，并报招标方审查，但招标方的审查并不减免投标方的相关责任。

1.7在合同签订7日内，投标方书面提供设备各种参数包括外形尺寸、装配图等提供给招标方，由招标方确认。

1.8 招标方或招标方委托第三方对设备检验、监造不能免除投标方的一切责任。

1.9投标方的外购设备必须先通知招标方，招标方有权参加投标方分包、外购设备的招标和技术谈判。

阀门（采购）技术规格书编制：审核：批准：年月日阀门技术规格书模板一、总则1.1项目概述1.1.1本技术规格书适用于XXX装置阀门的招标采购工作。

1.1.2本技术规格书提出了阀门的设计、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。

1.1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。

1.1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。

1.2项目描述及要求1.2.1 XXX装置需采购阀门X台，以满足现场生产需要和检维修作业需求。

1.2.2本技术规格书提出的是最低的设计、制造、供货、检验和验收等方面的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范的条文；制造单位应按本技术规格书要求和行业规范，重新设计完整的阀门图纸，编制制造方案,选择合适材质及核算性能、载荷,保证设备制造质量满足我厂正常生产使用的要求。

1.2.3卖方对所有阀门零部件负有全责，包括分包或采购的产品。

1.2.4卖方须执行本技术规格书所列标准，有矛盾时按较高标准执行；卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。

1.2.5卖方应提供高质量的阀门，这些阀门应是成熟可靠、技术先进的产品。

1.2.6在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。

1.2.7本技术规格书为订货合同的附件，与合同正文具有同等效力。

第1页/ 共6页阀门技术规格书模板1.3设计依据1.4项目功能二、技术要求2.1相关标准规范JB4732—1995 《钢制压力容器—分析设计标准》JB4730—2005 《承压设备无损检测》JB4726—2000 《压力容器用碳素钢及低合金钢锻件》JB/T4709—2007《钢制压力容器焊接规程》JB4385—87 《锤上自由锻通用技术条件》GB3077—88 《合金结构钢技术条件》GB9948—2006 《石油裂化用无缝钢管》GB713—2008 《锅炉和压力容器用钢板》GB/T984—2001《堆焊焊条》GB/T1804—2000《一般公差未注公差的线性和角度尺寸的公差》GB/T191-2008《包装储运图示标志》从订货之日起至中标方开始投料加工制造之前，因标准、规程发生修改或变化，招标方有权提出补充要求，双方协商解决。

技术规格及要求第一节总则1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA证书。

如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。

2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。

它包括运行条件、技术条件等。

3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。

供方应保证提供符合本技术条件和工业标准的优质产品。

4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。

5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。

第二节技术规格与要求文案大全1、技术规格1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。

1.2球阀类：符合GB/T 12237-2007标准1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。

1.8本次采购为长协招标，投标厂家分别报单价及总价。

2、特殊技术要求（1）产品需提供合格证及国家相关部门出具的检验报告。

（2）未说明事项必须符合国家相关标准。

文案大全（3）如涉及厂家型号仅供参考。

3、总体要求本技术规格及要求提供的是最低限度的技术要求，并未对一切技术细节做出规定，投标人应保证提供符合本技术规格及要求和有关工业标准的优质产品。

河北津西钢铁集团股份有限公司烧结余热发电项目余热锅炉烟风系统阀门招标技术规范书招标方：津西钢铁集团项目发展部日期：2011 年 4 月10 日目录1、总则 (1)2、设计条件与使用条件 (1)3、设备规范 (2)4、技术要求 (4)5、质量保证 (8)6、供货范围 (8)7、技术文件及交付进度 (8)1、总则1.1 本技术规范书仅适用于河北津西钢铁集团股份有限公司烧结余热发电工程烟风系统阀门的技术及有关要求。

它包括设备的设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。

投标方应保证提供符合本技术规范书和有关最新工业标准的产品。

1.3 投标方如对本技术规范书有异议，应以书面形式明确提出，在征得招标方同意后，可对有关条文进行修改。

如招标方不同意修改，仍以招标方意见为准。

如投标方没有以书面形式对本技术规范书明确提出异议，那么投标方提供的产品完全满足本技术规范书的要求。

1.4 在签订合同之后，招标方保留对本技术规范书提出补充要求和修改的权力，投标方应许诺予以配合。

如提出修改，具体项目和条件由供、需双方商定。

1.5 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。

1.6 本技术规范书经双方签字认可后作为订货合同的技术附件，与合同具有同等法律效力。

1.7 投标方对整套设备和配套辅助系统负有全责。

既包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得招标方的认可。

1.8 报价时请提供设备外形尺寸图并注明阀门本体重量；2、系统概况及自然条件2.1 系统概况2.1.1 本工程锅炉容量：1 台200m2烧结环冷机余热锅炉（锅炉编号1#）；2 台265m2烧结环冷机余热锅炉（锅炉编号2#、4#）; 1台90吊烧结环冷机余热锅炉（锅炉编号3#）; 1台200吊烧结机机尾余热锅炉（锅炉编号5#）; 2台265吊烧结机机尾余热锅炉（锅炉编号6#、7#）2.2 安装地点：河北津西钢铁集团股份有限公司院内，室外安装。

13.1 一般要求13.1.1 所有送抵工地的阀门均应是全新制品，并附有明显的标志以便辨别其等级。

13.1.2 在运送、储存及安装期间应采取正确的保护措施，以确保阀门及配件在任何情况下不受破损。

13.1.3 为所有设备提供截止阀、压力表、排气阀、排水阀及试验龙头（锡锌青铜）。

13.1.4 在系统需要之地方如分支管道、旁通管道等提供调节阀或旋塞阀以作平衡调节之用。

13.1.5 须参照下列之条例规范或国际标准：1) 当地政府有关部门所制定之条例及规范2) 紧凑型钢制阀门JB/T7746-20063) 通用阀门材料JB/T5300-20084) 通用阀门、流量系数和流阻系数的试验方法JB/T5296-19915) 阀门项密封试验规范6) 国际际准。

a) 按英国标准BS5150 至BS5160 来界定系统压力的额定级别与及其它相关的英国标准。

b) ASMEc) ULd) ASTM13.1.6 以下各项要求需提交审批：1) 制造厂提供的产品详细资料包括各部件材料说明及设备详图等。

2) 所需规格要求的证书3) 阀门支撑详图。

4) 安装、操作及维修手册。

13.1.7 提交之阀门应为认可之制造厂制造，所有阀门如无特别指示应为以下额定要求:1600 PN20 级2000 PN25 级温度范围：2-150℃；13.1.8 提供的闸阀和球型阀能在额定的工作压力下更换填充料。

13.1.9 除特别标明外，所有阀门尺寸不可少于相连的管道尺寸。

13.1.10 提供焊料接头或螺纹焊料接头连接器接驳铜管。

13.1.11 槽式接头用槽式阀体。

13.1.12 须提供带有螺孔系耳阀体的蝶型阀门，以作系统隔离。

13.1.13 所有供本工程使用的阀门和配件均必须为不含石棉物质的产品。

13.2 闸阀13.2.1 50 毫米及以下：青铜阀体及实心楔形闸板、不升降阀杆和连接阀帽作线扣连接。

13.2.2 65 毫米及以上者：铸铁阀体、青铜座环及实心楔形闸板、不升降阀杆和法兰接头。

`ICS 13.220.50CCS C 82中华人民共和国国家标准GB 15930—XXXX代替GB 15930-2007建筑通风和排烟系统用防火阀门Fire damper for building venting and smoke-venting system（征求意见稿）XXXX -XX -XX 发布XXXX -XX -XX实施目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4分类、代号及型号规格 (2)4.1产品名称代号 (3)4.2启闭控制方式分类 (3)4.3公称尺寸 (3)4.4耐火等级 (4)4.5型号 (5)5材料、配件、外观及公差 (6)5.1材料及零部件 (6)5.2配件 (6)5.3外观 (6)5.4公差 (7)6技术要求 (7)6.1防火阀和排烟防火阀 (7)6.2排烟阀和常闭式送风阀 (8)6.3自然排烟窗 (9)7试验方法 (10)7.1材料、配件、外观及尺寸公差 (10)7.2防火阀和排烟防火阀 (10)7.3排烟阀和常闭式送风阀 (17)7.4自然排烟窗 (19)8检验规则 (20)8.1出厂检验 (20)8.2型式检验 (20)9标志、包装、储运、贮存 (22)9.1标志 (22)9.2包装、储运 (22)9.3贮存 (23)附录A（资料性）常用材料及配件标准 (24)附录B（规范性）防火阀门用温控释放装置温度试验 (25)前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别专利的责任。

本文件代替GB15930-2007《建筑通风和排烟系统用防火阀门》，与GB15930-2007相比，除结构调整和编辑性改动外，主要技术变化如下：——增加了额定动作温度为150℃的防火阀的定义、要求及试验方法；（见3.1、5、6、7、附录B）——删除了分类及标记中对法兰型式为扁钢和角钢的限定；（见2007年版的4.3）——修改了分类、代号及型号规格；（见第4章，2007年版的第4章）——增加了耐火等级E1.0、E2.0、E3.0；（见4.5）——修改章节编制方法，将材料、配件、外观及公差作为一章,技术要求作为一章；（见第5章、第6章，2007年版的第5章、第6章）——增加了防火阀、排烟防火阀的远程复位要求；（见6.1.3）——增加了防火阀、排烟防火阀和排烟阀的信号反馈功能要求；（见6.1.7、6.2.5）——修改了防火阀、排烟防火阀和排烟阀的可靠性要求；（见6.1.9、6.2.7，2007年版的6.9）——修改了防火阀、排烟防火阀和排烟阀的漏风量要求；（见6.1.11、6.2.9，2007年版的6.11）——修改了防火阀、排烟防火阀的耐火性能要求；（见6.1.12，2007年版的6.12）——增加了自然排烟窗的性能要求及相应试验方法；（见6.3、7.4）——增加了常闭式送风阀的性能要求及相应试验方法；（见6.2、7.3）——增加了附录A（资料性附录）常用材料及配件标准；（见附录A）——增加了附录B（规范性附录）防火阀门用温控释放装置温度试验。

各种阀门技术参数和相应制造工艺要求1各种阀门具体主要技术参数如下:1.21.4闸阀主要设计制造标准设计与制造标准：GB/T12234 ；连接法兰标准：GB/T9113 ；结构长度标准：GB/T12221 ；试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准1.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观2、闸板、阀座密圭寸面用铁基合金堆焊或司太立(stellite )钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求•&阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况•2.3截止阀主要设计制造标准设计与制造标准：GB/T12235 ;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ;阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准2.4截止阀材质表截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。

1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性.3.1旋启式止回阀主要参数设计与制造标准：GB/T12236;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准止回阀是能自动阻止介质倒流的装置，其阀瓣在流体压力下开启，当进口压力低于出口压力时，阀瓣能自动关闭，防止介质倒流保护水泵等设备。

球阀技术规格书1采用规范、标准及法规球阀应满足或超过下列最新版本规范和标准的要求。

如果多个规范和标准的相关要求适用于同一情况，则应遵循要求最严格的条款。

如果本技术规范与相关技术规范或标准之间存在任何冲突，则只有在咨询业主/设计师并获得其书面决定后，才能开展工作。

本技术规格书指定产品应遵循的规范和标准主要包括但不仅限于以下所列范围：asmeb31.8输气及配气管线系统api6d管线阀门api607软密封和90o转向阀耐火试验orapi6fa阀耐火试验API598阀检查和试验asme锅炉和压力容器规范第v、viii、ix部分asmeb16.20钢管阀兰的环形垫圈和环形槽asmeb1.20.1管螺纹asmeb16.25对焊接头asmeb16。

34法兰、螺纹和焊接端阀gb12237通用阀门法兰和对焊连接钢制球阀gb12224钢制阀门一般要求gb/t13927通用阀门压力试验sspcsp10金属表面处理jb/t9092阀门的检验与试验jb/t74管路法兰及垫片Hg20592钢管法兰（欧洲系统）其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。

2.设计和制造2.1阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。

2.2阀门应能连续运行30年以上，相关性能（操作和密封）能长期满足工况要求。

2.3地上安装阀门为分体式，分浮动球和固定球结构。

埋地安装阀门为全焊接固定球结构2.4所有阀门选材除应符合api6d和有关阀门材料标准的要求外，还应能适应气候条件、环境温度、工作介质及操作条件。

2.5对于所有焊接的埋地接地阀，应提供过渡管（套管），套管的长度应确保现场两端的焊接操作不会影响密封材料。

球阀套筒的长度不应小于公称直径的1倍。

套管应为无缝或直缝管，或在工厂采用锻造和全焊防腐。

套管防腐与阀体防腐一致，与阀门在工厂焊接后一起进行水压试验。

套管应符合apispe5l标准。

套筒必须根据阀门的压力等级进行设计，并且必须计算壁厚。

阀门技术规范书————————————————————————————————作者：————————————————————————————————日期：包头市万峰机电设备安装有限责任公司阀门技术规范书xxxxxxxxxxxxx有限公司阀门使用及检修技术规范书2016 年10 月目录1、总则 (3)2、技术要求 (3)3、阀门本体技术要求 (3)4、阀门材质技术要求 (4)5、阀门电装设备技术要求 (4)6、常用阀门技术要求 (4)7、阀门操作机构技术要求。

88、阀门检修步骤和技术要求。

98、检修质量控制。

109、安全文明施工。

11一、总则采购方提供的阀门，应该是技术先进的，经过运行实践考验的，阀门应保证在安全、经济条件下运行，采购方在招标书中应提供详细的技术资料和必要的图纸、说明，阀门的性能和技术条件说明，阀门存在的故障说明。

二.技术要求规范和标准阀门结构及材料应在工程、设计、加工和制造上是高标准。

同时性能是高效地、操作是方便的，在指定的这些技术要求的工作范围内，不应有超过标准的消耗和维修工作。

执行有关国家及行业标准及规程，或等同于国际标准，当使用其它规程、规范或标准时，供货商应将它们与报价书一齐交送，同时提供差异附表。

三、阀门本体技术要求：除特殊部件外不允许采用任何塑料材质，且部件材质应与设备防腐级相当。

阀门制造应符合JB3593-89《电站阀门制造技术条件》、GB10869-89《电站调节阀技术条件》及相应国际标准的有关规定。

1)对于阀门的铸钢件，应符合JB2640-81《锅炉管道附件承压铸钢件技术条件》的规定；2)对于阀门的锻钢件，应符合JB2633-81《锅炉锻件技术条件》的规定和GB12228-89《通用阀门碳素钢锻件技术条件》；3)对于阀门承压焊接件，应符合JB/T4709-92《钢制压力容器焊接规程》的规定。

4)闸阀应符合GB/T 12234-1989的规定；5)截止阀和止回阀应符合GB/T 12235-1989和GB/T 12236-1989的规定；6)球阀应符合GB/T l2237-1989的规定；7)调节阀应符合GB/T 10869-1989的规定8)排污阀应符合JB/T 6900-1993的规定；阀体结构应有良好的抗热冲击能力。

技术规格书项目名称: 中国第一汽车集团公司技术中心乘用车所建设项目编制:审核:批准:中铁十三局集团有限公司5月13日技术规格书1、设备名称阀门2、数量以设计图纸为准3、供应商资质要求3.1具有独立法人资格的国内生产企业、在中国大陆注册的外国独资或中外合资企业。

3.2在中国大陆注册的外国独资或中外合资企业参加投标的设备应是在中国境内组装生产的产品。

3.3应提供企业的有效期内营业执照副本( 投标书内附复印件加盖企业印章) 。

3.4供货厂家应提供 ISO9000质量管理体系认证证书( 投标书内附复印件加盖企业印章) 。

4、技术要求4.0通用技术要求4.0.1 阀体上或铭牌上应明确标注阀门品牌, 规格口径, 阀体承压等信息。

4.0.2阀体铸造外观应光滑、无积瘤、砂眼等明显缺陷。

4.0.3阀门的连接法兰要求符合国家标准, 并在技术文件注明标准号。

4.0.4阀门规格、型号应完全符合图纸及计划要求。

4.0.5阀门可承受的工压应大于实际工作压力。

阀门关闭状况下的任何一侧应承受1.1倍阀门工压值, 且不渗不漏。

4.0.6阀门制造厂应严格遵守JB/T9092进行检验, 并提供第三方检验报告和标准要求提供的其它技术文件。

4.0.7按阀门类别分类提供单件样品。

4.0.8卖方应提供阀门的设计、制造、检验及试验所遵照的最新标准。

4.1衬胶涡轮蜗壳式蝶阀4.1.1主要适用于供排水系统, 作为调节和截流设备使用。

使用温度在85左右, 适用介质淡水污水。

4.1.2蝶阀制造标准GB12238-89\GB12220-89检验标准GB/T13927-92材料标准GB12227-89、 GB9876-884.1.3阀门阀体和阀板采用球墨铸铁, 阀体密封圈和转轴采用不锈钢。

4.1.4阀门内外腔表面喷涂醇酸磁漆, 该漆耐腐性好, 附着力强, 无毒等优点, 可防止阀门生锈, 延长阀门使用寿命, 法兰型法兰蝶阀具有双向密封性能。

具有非常明显的耐腐蚀优异性能。
