学习hypermesh第一步面板详解

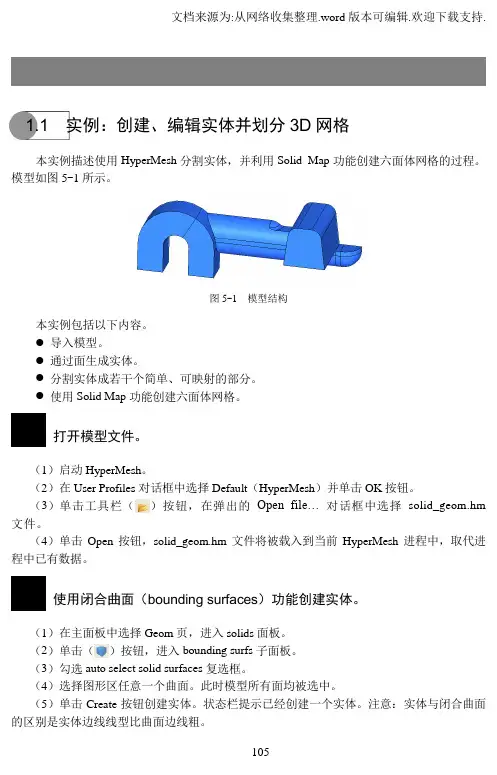

1.1 实例：创建、编辑实体并划分3D网格本实例描述使用HyperMesh分割实体，并利用Solid Map功能创建六面体网格的过程。

模型如图5-1所示。

图5-1 模型结构本实例包括以下内容。

●导入模型。

●通过面生成实体。

●分割实体成若干个简单、可映射的部分。

●使用Solid Map功能创建六面体网格。

打开模型文件。

（1）启动HyperMesh。

（2）在User Profiles对话框中选择Default（HyperMesh）并单击OK按钮。

（3）单击工具栏（）按钮，在弹出的Open file… 对话框中选择solid_geom.hm 文件。

（4）单击Open按钮，solid_geom.hm文件将被载入到当前HyperMesh进程中，取代进程中已有数据。

使用闭合曲面（bounding surfaces）功能创建实体。

（1）在主面板中选择Geom页，进入solids面板。

（2）单击（）按钮，进入bounding surfs子面板。

（3）勾选auto select solid surfaces复选框。

（4）选择图形区任意一个曲面。

此时模型所有面均被选中。

（5）单击Create按钮创建实体。

状态栏提示已经创建一个实体。

注意：实体与闭合曲面的区别是实体边线线型比曲面边线粗。

（6）单击return按钮返回主面板。

使用边界线（bounding lines）分割实体。

（1）进入solid edit面板。

（2）选择trim with lines子面板。

（3）在with bounding lines栏下激活solids选择器。

单击模型任意位置，此时整个模型被选中。

（4）激活lines选择器，在图形区选择如图5-2所示线。

（5）单击trim按钮产生一个分割面，模型被分割成两个部分，如图5-3所示。

图5-2 选择边线图5-3 分割实体使用切割线（cut line）分割实体。

（1）在with cut line栏下激活solids选择器，选择STEP 3创建的较小的四面体，如图5-4所示。

HyperMesh入门教程HyperMesh的界面和工作流程HyperMesh的几何模型操作HyperMesh的网格划分和质量检查HyperMesh的连接建立和材料赋予HyperMesh的加载和约束设置HyperMesh的输出控制和求解器选择HyperMesh的界面和工作流程当您启动HyperMesh软件后，您会看到如下图所示的主界面：菜单栏：位于界面顶部，包含了各种功能菜单，如File、View、G eometry、Mesh等。

工具栏：位于菜单栏下方，包含了常用的工具按钮，如打开文件、保存文件、撤销操作、重做操作等。

图形窗口：位于界面中央，用于显示和操作几何模型和网格模型。

面板区域：位于图形窗口右侧，用于显示和设置各种功能面板，如几何面板、网格面板、连接面板等。

状态栏：位于界面底部，用于显示当前的操作状态、鼠标位置、内存使用情况等。

导入或者创建几何模型对几何模型进行清理和修改对几何模型进行网格划分对网格模型进行连接建立和材料赋予对网格模型进行加载和约束设置选择合适的求解器并输出分析文件在每一个步骤中，您可以使用相应的菜单或者工具栏来执行各种操作，也可以使用相应的面板来设置各种参数。

在图形窗口中，您可以使用鼠标或者键盘来选择、挪移、旋转或者缩放模型。

在状态栏中，您可以查看当前的操作提示或者错误信息。

HyperMesh的几何模型操作在HyperMesh中，几何模型是由点、线、曲面和体组成的。

点是最基本的几何实体，用于定义空间中的位置。

线是由点连接而成的直线或者曲线，用于定义边界或者轮廓。

曲面是由线围成的平面或者曲面，用于定义形状或者区域。

体是由曲面围成的实体，用于定义物体或者结构。

HyperMesh可以导入或者创建各种格式的几何模型，如IGES、STEP、CATIA、SolidWorks等。

导入或者创建几何模型后，您可以使用Geometry菜单或者工具栏来对几何模型进行各种操作，如挪移、旋转、缩放、复制、镜像、合并、分割、修复等。

hypermesh基础培训教程Hypermesh是一款广泛使用的有限元前后处理软件，包括了有限元模型的建立、网格生成、汇编、求解和结果后处理等功能。

在航空航天、汽车、能源等行业中广泛应用，有着十分广泛的应用前景。

为了更好地使用Hypermesh，我们需要进行相应的培训和学习。

本文将介绍Hypermesh的基础培训教程，帮助大家更好地了解Hypermesh和应用它进行工程分析。

一、Hypermesh界面的基本介绍Hypermesh界面主要包括工具栏、菜单栏、模型区、字符串区、报告窗口和提示窗口。

其中，工具栏包括了常用的工具，如选择工具、切割工具等。

菜单栏可以方便地进行模型建立、加载、网格生成和后处理等操作，模型区和字符串区可以展示模型和数据的具体细节。

报告窗口和提示窗口用于输出信息和提醒用户。

二、建立模型建立模型是Hypermesh的第一步，它需要通过实体建模、划分单元和添加边界条件等步骤来完成。

实体建模可通过拓扑工具构建有限元模型，划分单元可以将实体分解为网格，添加边界条件可以对模型进行约束条件的设定。

在建模过程中，需要注意保证模型的一致性与完整性，因为这些因素将直接影响到模型的质量。

三、网格生成网格是建立模型的重要步骤，而网格生成是将初始模型转化为有限元模型的过程。

Hypermesh中提供了多种网格生成方案，可以根据需要选择合适的方案。

常用的网格类型包括Tetra网格、Hexa网格、Shell网格和Beam网格等。

在网格生成过程中，需要注意参数的设定和对每个元素的细节库分析。

因为网格的质量将直接影响到有限元分析的结果。

四、汇编汇编是对网格模型进行有限元分析的第一步，它将网格模型转换为矩阵形式，可以用于后续的解方程。

Hypermesh提供了多种汇编方案，可以根据需要进行选择。

汇编过程中需要设定质量检查和解决质量问题等操作，因为这些因素对模型的质量和精确度都有着重要的影响。

五、求解求解是有限元分析的核心部分，它将汇编得到的矩阵进行求解，得到模型的位移、应力和应变等结果。

1）按住shift+鼠标左键，出现选择框，点击选择其中 一种方式，拖动鼠标选择节点或者单元即可，取消选择 是shift+鼠标右键；
2）点击
，出现如下图所示的各选项。
例 by window 窗口选择
display
所有显示的（节点或单元）
all
所有的
reverse
相反的
by id
由节点编号或者单元编号选择
3、移动模型 移动分为两种：一种是让模型刚好在居于窗口 中心，
另外一种是移动要自己想要的位置。 1）ctrl＋鼠标中键即可让模型全部显现并居于 窗口中
心。 2）ctrl＋鼠标右键，一直不放，即可移动模型 到想要
的地方。
二、模型显示工具栏的应用
模型工具栏的应用： 1）查看模型 查看前一模型 以某一视图查看模型 反方向查看 刷新 在相对应的平面内显示模型 2）模型的放大、缩小及适应窗口 左键放大模型，右键缩小模型
谢谢
四、鉴别空层及删除功能 1、进入tool delete功能
2、鉴别空层，点击preview empty，
自动进行空层搜索，
完成后在状态栏显示
点击delete entity即可删除此空层。
3、在 （elems），
可选的项很多，单元
线（lines），面（surfs）等，只需选中，点击
delete
entity即可。
1）利用模型树全显示或全隐藏
首先选择 （网格、几何或着全选）在 此基础
上进行操作。
全显示 全隐藏 或隐藏
按相反的显示
2）利用模型树单个显示或隐藏
首先将compents打开，然后对想要
操作的层进行选择，出现如图所示的菜单
Show 显示 Hide 隐藏
