化工流程模拟软件AspenPlus的介绍专题资料集锦(一)

ASPEN PLUS——工艺流程模拟软件blueski推荐 [2008-9-29]出处：来自网上作者：不详Aspen Plus介绍(物性数据库)•A spen Plus ---生产装置设计、稳态模拟和优化的大型通用流程模拟系统•A spen Plus是大型通用流程模拟系统，源于美国能源部七十年代后期在麻省理工学院（MIT）组织的会战，开发新型第三代流程模拟软件。

该项目称为“过程工程的先进系统”(Advanced System for Process Engineering，简称ASPEN）,并于1981年底完成。

1982年为了将其商品化，成立了AspenTech公司，并称之为Aspen Plus。

该软件经过20多年来不断地改进、扩充和提高，已先后推出了十多个版本，成为举世公认的标准大型流程模拟软件，应用案例数以百万计。

全球各大化工、石化、炼油等过程工业制造企业及著名的工程公司都是Aspen Plus的用户。

它以严格的机理模型和先进的技术赢得广大用户的信赖，它具有以下特性：1.ASPEN PLUS有一个公认的跟踪记录，在一个工艺过程的制造的整个生命周期中提供巨大的经济效益，制造生命周期包括从研究与开发经过工程到生产。

2.ASPEN PLUS使用最新的软件工程技术通过它的Microsoft Windows图形界面和交互式客户-服务器模拟结构使得工程生产力最大。

3.ASPEN PLUS拥有精确模拟范围广泛的实际应用所需的工程能力，这些实际应用包括从炼油到非理想化学系统到含电解质和固体的工艺过程。

4.ASPEN PLUS是AspenTech的集成聪明制造系统技术的一个核心部分，该技术能在你公司的整个过程工程基本设施范围内捕获过程专业知识并充分利用。

5.在实际应用中，ASPEN PLUS可以帮助工程师解决快速闪蒸计算、设计一个新的工艺过程、查找一个原油加工装置的故障或者优化一个乙烯全装置的操作等工程和操作的关键问。

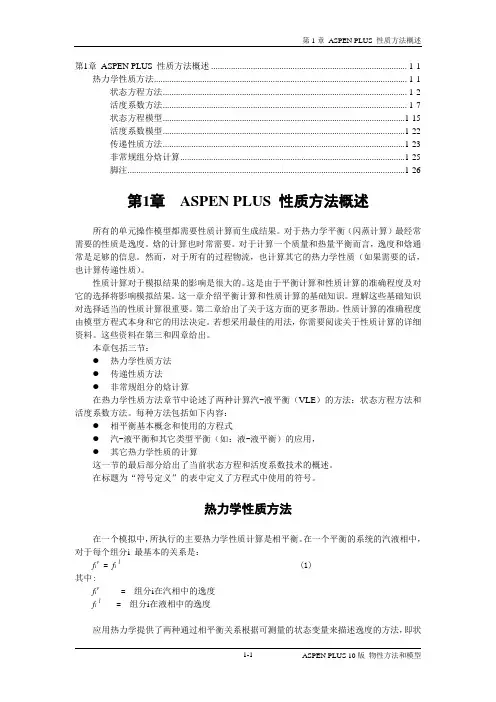

第1章ASPEN PLUS 性质方法概述 ....................................................................................... 1-1 热力学性质方法................................................................................................................... 1-1 状态方程方法............................................................................................................... 1-2活度系数方法............................................................................................................... 1-7状态方程模型..............................................................................................................1-15活度系数模型..............................................................................................................1-22传递性质方法..............................................................................................................1-23非常规组分焓计算......................................................................................................1-25脚注..............................................................................................................................1-26第1章ASPEN PLUS 性质方法概述所有的单元操作模型都需要性质计算而生成结果。

ASPEN PLUS Aspen Plus 介绍Aspen Plus ---生产装置设计、稳态模拟和优化的大型通用流程模拟系统一、概述“如果你不能对你的工艺进行建模，你就不能了解它。

如果你不了解它，你就不能改进它。

而且，如果你不能改进它，你在21世纪就不会具有竞争力。

”----Aspen World 1997Aspen Plus是大型通用流程模拟系统，源于美国能源部七十年代后期在麻省理工学院（MIT）组织的会战，开发新型第三代流程模拟软件。

该项目称为“过程工程的先进系统”（Advanced System for Process Engineering，简称ASPEN），并于1981年底完成。

1982年为了将其商品化，成立了AspenTech公司，并称之为Aspen Plus。

该软件经过20多年来不断地改进、扩充和提高，已先后推出了十多个版本，成为举世公认的标准大型流程模拟软件，应用案例数以百万计。

全球各大化工、石化、炼油等过程工业制造企业及著名的工程公司都是Aspen Plus的用户。

二、产品特点1）产品具有完备的物性数据库物性模型和数据是得到精确可靠的模拟结果的关键。

人们普遍认为AspenPlus 具有最适用于工业、且最完备的物性系统。

许多公司为了使其物性计算方法标准化而采用Aspen Plus 的物性系统，并与其自身的工程计算软件相结合。

Aspen Plus 数据库包括将近6000 种纯组分的物性数据1. 纯组分数据库，包括将近6000 种化合物的参数。

2. 电解质水溶液数据库，包括约900 种离子和分子溶质估算电解质物性所需的参数。

3. 固体数据库，包括约3314 种固体的固体模型参数。

4. Henry 常数库，包括水溶液中61 种化合物的Henry 常数参数。

5. 二元交互作用参数库，包括Ridlich－Kwong Soave、Peng Robinson、Lee Kesler Plocker、BWR Lee Starling，以及Hayden O’Connell状态方程的二元交互作用参数约40,000 多个，涉及5,000 种双元混合物。

ASPENPLUS介绍及模拟实例ASPENPLUS具有广泛的应用领域，包括石化、炼油、化肥、热力、制药、生化工程等。

它可以用于模拟各种化工过程，例如分离、混合、反应、蒸馏、液-液/气-液萃取、吸收、脱吸附、干燥等。

ASPENPLUS使用了一套成熟的计算方法和数学模型，可以准确地预测化工过程的性能指标，为工程师提供决策支持。

ASPENPLUS的建模过程包括定义组分、定义装置流程、定义物理特性、定义热力学模型、定义操作条件、定义单元操作、定义修正参数等。

用户可以根据具体的工艺流程需求，选择不同的模拟单元进行组合，以实现整个过程的模拟。

在模拟过程中，用户可以通过调整操作条件和设备参数，进行优化设计，以实现最佳的性能。

下面以丙烯酸酯生产过程为例，介绍ASPENPLUS的模拟实例。

丙烯酸酯是一种重要的化工原料，广泛应用于合成高分子材料、油墨、粘合剂等。

其主要生产过程是通过异丁烯与甲基丙烯酸酯在催化剂存在下进行反应生成。

为了实现丙烯酸酯的高选择性产率，需要优化反应过程的操作条件和装置结构。

首先，在ASPENPLUS中定义组分，包括异丁烯、甲基丙烯酸酯、丙烯酸酯和副产物。

然后，定义装置流程，包括进料反应器、分离塔和产品收集器。

接下来，定义物理特性，如温度、压力、流量等。

充分考虑物料的热力学性质，确保模拟过程的准确性。

在物理特性定义完成后，需要定义热力学模型。

根据反应过程的实际情况，选择适当的热力学模型，并确定模型参数。

在反应过程中，可以设置反应器的温度、压力和催化剂的用量，以及反应物的摩尔比例。

定义好热力学模型后，需要定义操作条件。

根据实际工艺需求，设置反应器的温度和压力，以及进料和产物的流量。

可以使用ASPENPLUS提供的优化算法，通过调整操作条件，实现产物选择性的优化。

最后，定义单元操作，包括进料反应器、分离塔和产品收集器的模型和参数。

分离塔的模型可以选择蒸馏、吸收或萃取等。

通过定义修正参数，可以对模拟过程进行细致的调整和修改，以实现更准确的模拟结果。

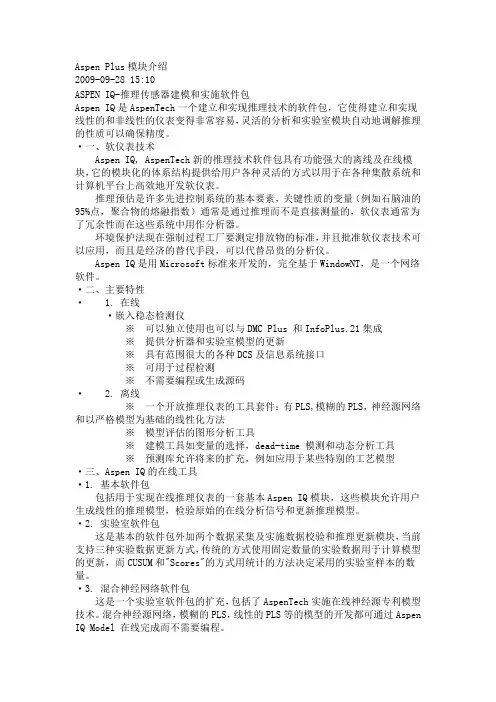

Aspen Plus模块介绍2009-09-28 15:10ASPEN IQ-推理传感器建模和实施软件包Aspen IQ是AspenTech一个建立和实现推理技术的软件包，它使得建立和实现线性的和非线性的仪表变得非常容易，灵活的分析和实验室模块自动地调解推理的性质可以确保精度。

·一、软仪表技术Aspen IQ, AspenTech新的推理技术软件包具有功能强大的离线及在线模块，它的模块化的体系结构提供给用户各种灵活的方式以用于在各种集散系统和计算机平台上高效地开发软仪表。

推理预估是许多先进控制系统的基本要素，关键性质的变量（例如石脑油的95%点，聚合物的熔融指数）通常是通过推理而不是直接测量的，软仪表通常为了冗余性而在这些系统中用作分析器。

环境保护法现在强制过程工厂要测定排放物的标准，并且批准软仪表技术可以应用，而且是经济的替代手段，可以代替昂贵的分析仪。

Aspen IQ是用Microsoft标准来开发的，完全基于WindowNT，是一个网络软件。

·二、主要特性· 1. 在线·嵌入稳态检测仪※可以独立使用也可以与DMC Plus 和InfoPlus.21集成※提供分析器和实验室模型的更新※具有范围很大的各种DCS及信息系统接口※可用于过程检测※不需要编程或生成源码· 2. 离线※一个开放推理仪表的工具套件：有PLS,模糊的PLS，神经源网络和以严格模型为基础的线性化方法※模型评估的图形分析工具※建模工具如变量的选择，dead-time 模测和动态分析工具※预测库允许将来的扩充，例如应用于某些特别的工艺模型·三、Aspen IQ的在线工具·1. 基本软件包包括用于实现在线推理仪表的一套基本Aspen IQ模块，这些模块允许用户生成线性的推理模型，检验原始的在线分析信号和更新推理模型。

·2. 实验室软件包这是基本的软件包外加两个数据采集及实施数据校验和推理更新模块，当前支持三种实验数据更新方式，传统的方式使用固定数量的实验数据用于计算模型的更新，而CUSUM和"Scores"的方式用统计的方法决定采用的实验室样本的数量。

ASPEN PLUS——工艺流程模拟软件blueski推荐[2008-9-29]出处：来自网上作者：不详Aspen Plus功能Aspen Plus AspenTech工程套装软件(AES)的一个成员，它是一套非常完整产品，特别对整个工厂、企业工程流程工程实践和优化和自动化有着非常重要的促进作用。

自动的把流程模型与工程知识数据库、投资分析，产品优化和其它许多商业流程结合。

Aspen Plus包括数据，物性，单元操作模型，内置缺省值，报告及为满足其它特殊工业应用所开发的功能。

比如像电解质模拟，Aspen Plus主要的功能如下：EO模型：方程模型有着先进参数管理和整个模拟的灵敏分析或者是模拟特定部分的分析。

序贯模块法和面向方程的解决技术允许用户模拟多嵌套流程。

即使很小问题也能很快地、精确的解决，比如像塔的 divided sumpsimulation.ActiveX (OLE Automation)控件. 可以和微软 Excel 和 Visual Basic 方便的连接，支持 OLE （对象链接与嵌入）功能，比如像复制，粘贴或链接。

全面的单元操作：包括气/液，气/液/液，固体系统和用户模型。

ACM Model Export选项：用户可以在 Aspen Custom Modeler （ ACM ）创建模拟模型和编译。

编译好的模型可以应用在 Aspen Plus 静态模拟中，可以是序贯模块法模式下或面向方程的解决方案的模式下。

热力学物性：物性模型和数据是得到精确可靠的模拟结果的关键。

Aspen plus 使用广泛的、已经验证了的物性模型，数据和 Aspen Properties 中可用估算方法，它涵盖了非常广泛的范围——从简单的理想物性流程到非常复杂的非理想混合物和电解质流程。

内置数据库包含有8500种组分物性数据，包括有机物，无机物，水合物，和盐类；还有 4000 种二元混合物的37,000 组二元交互数据，二元交互数据来自于 Dortmund 数据库，获得DECHEMA 授权。

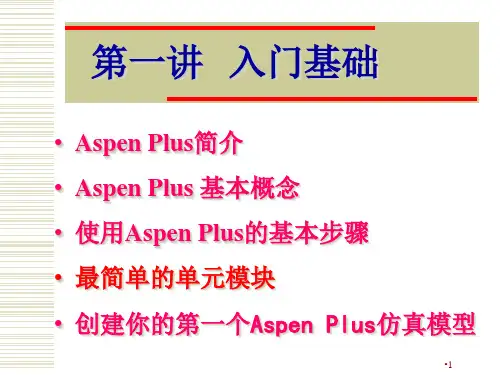

1 ASPEN PLUS基本介绍2主要内容四大部分：Aspen Plus基本介绍Aspen Plus基本输入Aspen Plus模块操作Aspen Plus高级功能第一部分分为两项：☐Aspen Plus简介☐Aspen Plus操作界面3 Aspen Plus是大型通用流程模拟软件，源于美国能源部七十年代后期在麻省理工学院(MIT)组织的会战，开发新型第三代流程模拟软件，全称为A dvanced S ystem for P rocess En gineering，简称ASPEN，并于1981年底完成。

1982年为了将其商品化，成立了AspenTech公司。

该软件经过20年来不断地改进、扩充和提高,已先后推出了多个版本,成为举世公认的标准大型流程模拟软件。

全球各大化工、石化、炼油等过程工业制造企业及著名的工程公司都是Aspen Plus的用户。

以Aspen plus严格机理模型为基础，还逐步发展起来了针对不同用途、不同层次的Aspen工程套件（Aspen Engineering Suite）产品系列。

Aspen Plus是工程套件的核心,可广泛地应用于新工艺开发、装置设计优化。

此稳态模拟工具具有丰富的物性数据库，可以处理非理想、极性高的复杂物系；并独具联立方程法和序贯模块法相结合的解算方法，以及一系列拓展的单元模型库。

简介4 什么是流程模拟?⇨使用计算机程序定量模拟一个化学过程的特性方程使用的基本物性关系包括:质量和能量平衡相平衡速率系数(反应和质量/热量传递)能够预测：出口物流流率,组成和性质操作条件所需设备尺寸流程模拟5 减少装置设计时间允许设计者快速地测试各种装置的配置方案帮助改进当前工艺回答“如果…那会怎样”问题在给定的限制内优化工艺条件辅助确定一个工艺的约束部位(消除瓶颈)流程模拟优越性6 序贯模拟☐每个单元模块（如换热器、精馏塔等）按一定的顺序求解。

☐Aspen Plus是一个序贯模块模拟程序。

【软件Aspenplus】第一讲：先导篇--站在经验之上纵观Aspenplus广大7友提出了如何学好Aspen的plus，为解决7友们的难题，小7准备整理了部分学习资料，将为大家分期发布。

首先小7没有从入门篇写起，而是从成功学成者们的经验谈起，希望我们能站在前人的学习经验之上走的更容易。

为7友们略尽绵薄之力，不足之处请多多指正“工欲善其事，必先利其器”，作为一个化工设计人员，必修会使用化工模拟软件进行化工设计，化工过程模拟与实验研究的结合是当前最有效和最廉价的化工过程研究方法。

化工过程模拟系统的组成目前，广泛应用的化工流程模拟系统软件之一是ASPEN PLUS。

入门是初学aspen plus软件最重要也是最难的一关，读过手册的人都知道，Aspen plus的手册和资料有很多，初学者面对如此之多的资料可能不知如何开始，可选其中比较重要而且必读的是《用户指南》（《user guide》）、《单元操作模型》（《Unit Operation Models》）、《物性方法和模型》（《Physical Property Methods and Models》）、《物性数据》等，如果有一定的英文基础，最好是读英文的，这些在帮助文件中都有。

一旦入了门，流程模拟软件学习起来就很简单了，很多功能触类旁通很容易就懂了，大体来说，初学aspen plus 需要掌握如下三个方面：Aspen plus能做什么？Aspen plus需要什么？Aspen plus的界面及功能。

aspen plus能做什么？aspen plus是一个功能十分强大的过程模拟软件，强大之处在于：1.它几乎内建了所有化工过程所涉及的原理公式，也就是说化工专业的课程他全部都包括了；2.它附带了完善的数据库，囊括了所有你需要去化工手册上查找的数据；3.强大的分析工具，比如改变输入会怎样影响输出? aspen plus已经自带了此类工具，可以直接使用。

正因为如此, aspen plus可以很方便的计算出大的复杂的流程;4.aspen plus是平衡态体系的软件。

AspenPlusAspen概述化学工程与工艺1153643黄心权摘要：Aspen是新一代大型化工过程模拟软件，它提供了大量的物性数据, 热力学模型和单元操作模型，可用于化工过程的模拟、设计和优化。

本文对aspen在化工过程模拟的入门进行一个详细的介绍。

关键词：Aspen、入门、化工过程模拟、概述1.化工过程模拟过程模拟是使用计算机程序模拟一个化学过程的特性方差，化工过程模拟主要分为稳态模拟和动态模拟。

稳态模拟指的是根据已知的单元设备、单元作业或整个回路的数学模型，编写程序并在计算机上运行的过程。

相对的，动态模拟指的是其对应的数学模型呈现动态特征的过程。

Aspen Plus的对象便是化工静态过程模拟。

2. Aspen Plus简要介绍Aspen Plus是一款功能强大的集化工设计、动态模拟等计算于一体的大型通用流程模拟软件。

它起源于20世纪70年代后期，当时美国能源部在麻省理工学院（MIT）组织会战，要求开发新型第三代流程模拟软件，这个项目称为“先进过程工程系统”（Advanced System For Process Engineering），简称ASPEN。

1982年Aspen Tech公司成立，将其商品化，简称Aspen Plus。

并于1981年十多个版本，如今，成为了全世界公认的标准大型化流程模拟软件，应用案例数以百万计。

[1]3. Aspen Plus的功能Aspen Plus的作用主要包括：（1）进行工艺过程严格的能量和质量平衡计算；（2）预测物流的流率、组成和性质；预测操作条件和设备尺寸；（3）减少装置的设计时间、进行设计方案比较；（4）帮助改进工艺；（5）在给定的限制内优化工艺条件；（6）辅助确定一个工艺约束部位：（7）固体处理、石油处理、数据回归、数据拟合等等。

4.Aspen Plus的特点4.1数据库Aspen Plus的数据库有三种类型，即系统数据库、内置数据库以及用户数据库。
