表面粗糙度符号及意义

表面粗糙度数值及其有关规定在符号中注写的位置
a1、a2──粗糙度高度参数代号及其数值（μm）
b──加工要求、镀覆、涂覆、表面处理或其他说明等
c──取样长度（mm）或波纹度（μm）
d──加工纹理方向符号
e──加工余量（mm）
f──粗糙度间距参数值（mm）或轮廓支承长度率
注：当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值，当要求在表面粗糙度参数的所有实测值中不得超过规定值时
用去除材料方法获得的表面粗糖度，Rz的最大值为3.2μm，最小值为1.6μm
在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求
用去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm，Ra的最小值为1.6μm
用去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm，Ry的最大值为12.5μm

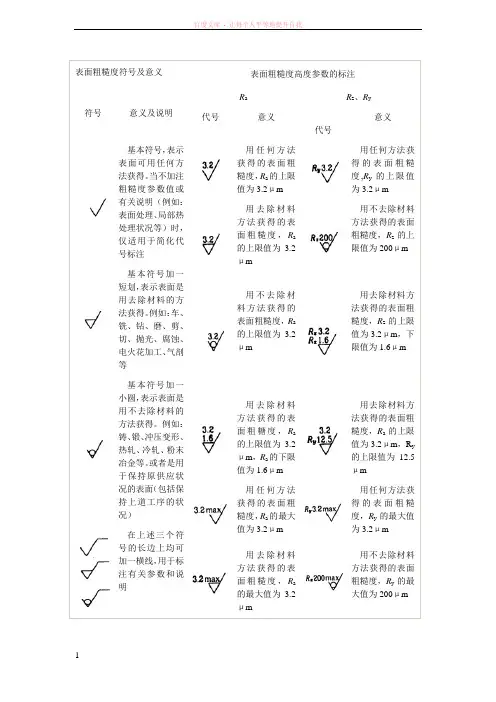

表面粗糙度符号及意义
表面粗糙度高度参数的标注
符号
意义及说明
Ra
Rz、Ry
代号
意义
代号
意义
基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注
用任何方法获得的表面粗糙度，Ra的上限值为3.2μm
用任何方法获得的表面粗糙度,Ry的上限值为3.2μm
基本符号加一小圆，表示表面是用不去除材料的方法获得。例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。或者是用于保持原供应状况的表面（包括保持上道工序的状况）
用去除材料方法获得的表面粗糖度，Ra的上限值为3.2μm，Ra的下限值为1.6μm
用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm，Ry的上限值为12.5μm

表面形貌特征
通过分析测量结果，可以了解被 测表面的形貌特征，如微观结构、 纹理方向等。
表面粗糙度等级
根据测量结果，可以将被测表面 的表面粗糙度等级与国家标准进 行对比，确定表面粗糙度的等级。
05
表面粗糙度符号代号对 产品性能的影响
对耐磨性的影响
总结词
表面粗糙度对耐磨性具有显著影响。
详细描述
表面粗糙度较高的材料，其接触面较大，摩擦阻力增加，因此耐磨性较好。然而，过高 的表面粗糙度可能导致材料脆化，反而降低耐磨性。
准备工作
选择合适的测量仪器，确定被 测表面的材质、大小和位置。
校准仪器
按照仪器说明书进行校准，确 保测量结果的准确性。
数据处理
将测量仪器输出的数据导入到 计算机中，利用专业软件进行 分析和处理。
测量结果的解读
表面粗糙度参数
根据测量结果，可以获得被测表 面的表面粗糙度参数，如平均高 度、峰谷高度、算术平均偏差等。
Rq参数
总结词
表示轮廓均方根偏差。
VS
详细描述
Rq参数是通过取样长度内，轮廓峰高与 轮廓谷深之差的绝对值的算术平均值来计 算。它反映了表面微观几何形状的波动程 度，常用于表示表面质量的综合特性。
04
表面粗糙度符号代号的 测量方法
测量仪器
触针式表面粗糙度测量仪
01
利用触针接触被测表面，通过电感或光感原理，测量表面粗糙
表面镀覆工艺对表面粗糙度的影响
电镀
电镀时，电流、电解液成分和温度等因素会影响镀层的表面粗糙度。
化学镀
化学镀的表面粗糙度取决于镀液的成分和沉积速率。
其他表面处理工艺对表面粗糙度的影响
喷涂工艺
喷涂工艺如空气喷涂、高压无气喷涂等，会影响涂层 的表面粗糙度，需根据涂层厚度和涂装效果选择合适 的喷涂方式。

表面粗糙度符号及意义表面粗糙度高度参数的标注符号意义及说明R a R z、R y代号意义代号意义基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注用任何方法获得的表面粗糙度，R a的上限值为3.2μm用任何方法获得的表面粗糙度,R y的上限值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用不去除材料方法获得的表面粗糙度，R z的上限值为200μm基本符号加一短划，表示表面是用去除材料的方法获得。

例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等用不去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用去除材料方法获得的表面粗糙度，R z的上限值为3.2μm，下限值为1.6μm基本符号加一小圆，表示表面是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。

或者是用于保持原供应状况的表面（包括保持上道工序的状况）用去除材料方法获得的表面粗糖度，R a的上限值为3.2μm，R a的下限值为1.6μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R y的上限值为12.5μm用任何方法获得的表面粗糙度，R a的最大值为3.2μm用任何方法获得的表面粗糙度，R y的最大值为3.2μm在上述三个符号的长边上均可加一横线，用于标注有关参数和说明用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm用不去除材料方法获得的表面粗糙度，R y的最大值为200μm用不去除材料方法获得的表面粗糙度，R a 的最大值为3.2μm用去除材料方法获得的表面粗糖度，R z的最大值为3.2μm，最小值为1.6μm在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R a的最小值为1.6μm用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R y的最大值为12.5μm表面粗糙度数值及其有关规定在符号中注写的位置a1、a2──粗糙度高度参数代号及其数值（μm）b──加工要求、镀覆、涂覆、表面处理或其他说明等c──取样长度（mm）或波纹度（μm）d──加工纹理方向符号e──加工余量（mm）f──粗糙度间距参数值（mm）或轮廓支承长度率注：当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值，当要求在表面粗糙度参数的所有实测值中不得超过规定值时。

表面粗糙度符号解读
员工教育培训中心
表面粗糙度符号写法及各符号意义
定义 表面粗糙度:零件经过机械加工后的表面会留下许多高低不平 的凸峰和凹谷,零件加工表面上具有的较小间距和峰谷所组成 的这种微观几何形特性;
项目 题目 符号 意义
表示表面可用任何方法获得.当不加注粗糙度参数值或有关说明 (例如:表面处理、局部热处理状况等）时，仅适用手简化代号 表示表面是用去除材料的方法获得。如车、铣、钻、磨、剪切、 抛光、腐蚀、电火花加工、气割等 表面是用不去除材料方法获得。如铸、锻、冲压变形、热轧、冷 轧、粉沫冶金或者是用于保持原供应状况的表面（包括保持上道 工序状况） 在上述三个符号的长边上均可加一横线，用于标注有关参数
1.6
0.80 0.40 0.20 0.10 0.05 0.025 0.012 0.006
看不见加工痕迹
可辨加工痕迹方向 微辨加工痕迹方向 不可辨加工痕迹方 向 暗光泽面 亮光泽面 镜光泽面 雾光泽面 镜面 研磨、抛光、超级精细 研磨 精车、精铰、精镗、精 磨
精密测量具的表面、极重要零件的摩擦面，如汽缸的内表 面、精密机床的主轴颈、坐标镗的主轴颈等
Ra:轮廓算术平均偏差,是最主要的评定参数； Rz:微观不平度十点高度，一般只用来表示比较短小的表面； Ry:轮廓最大高度,基本不单独使用，算是一个极限偏差值吧。
GB/T 131—2006表面粗糙度符号标注位置范例
控制表面功能的最少标注
不同表面粗糙度的外观情况
Ra/μm 50 25 12.5 6.3 3.2 表面外观情况 明显可见刀痕 可见刀痕 微见刀痕 可见加工痕迹 微见加工痕迹 精车、精铣、精刨、铰、 镗、粗磨 主要加工方法 粗车、粗铣、粗刨、钻、 粗纹锉刀和粗砂轮加工 粗车、立铣、平铣、钻 应用举例 粗糙度最大面，一般很少应用 不接触表面、不重要表面，如螺钉、孔、倒角、机座底面 没有相对运行的零件接触面，如箱、盖、套筒要求紧贴的 表面、键、和键槽工作表面； 相对运行速度不高的接触面，如支架孔、衬套、带轮轴孔 的工作表面 要求很好密封的接触面，如与滚动轴承配合的表面、锥销 孔等； 相对运动速度较高的接触面，如滑动轴承的配合表面、齿 轮轮齿的工作表面
