表面粗糙度的符号、代号

表面粗糙度及表面粗糙度的标注方法优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。

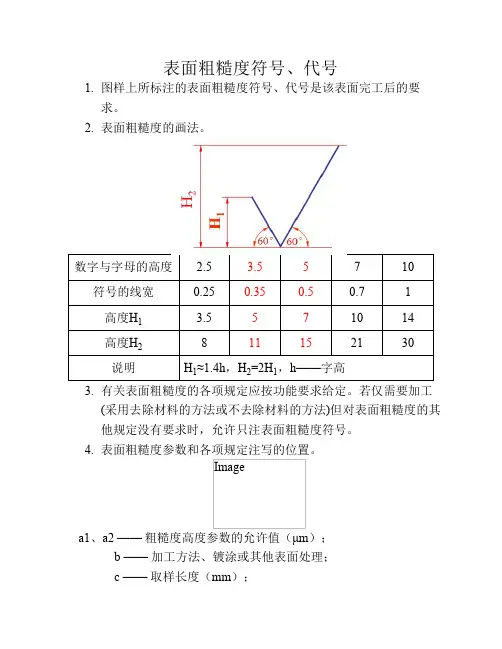

无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b加工方法、镀涂或其他表面处理；c取样长度(mm)；d加工纹理方向符号；e加工余量(mm)；f粗糙度间距参数值(mm)或轮廊支承长度率。

2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：= 纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x 纹理呈两相交的方向M 纹理呈多方向c 纹理呈近似同心圆R 纹理呈近似的放射状p 纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。

表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。

当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角，并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定３带有横线的表面粗糙度应按右图方式标注４当地位狭小不使标注时．可引出标注；细线相连的不连续同一表面．只要标注５零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号６简化注法；为了简化标注方法，或标注位置受到限制时．可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义７省略注法当仅有同一种表而粗糙度的去除材料加工的在面．以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义８零件上重复素（孔，槽，齿等）的表面只标注其中一个。

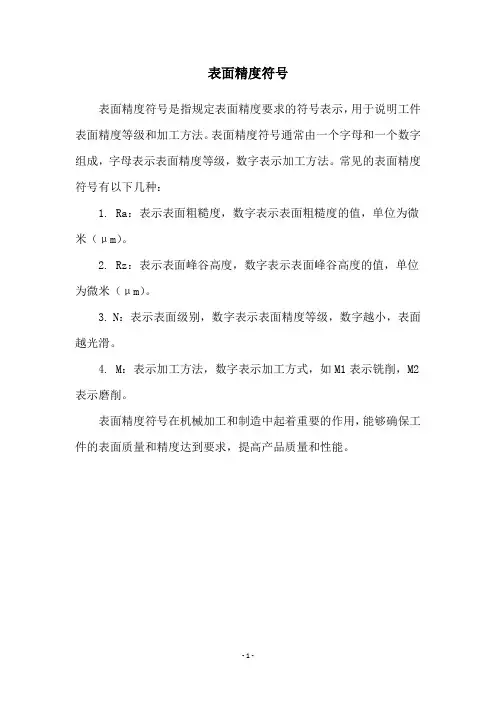

表面精度符号
表面精度符号是指规定表面精度要求的符号表示，用于说明工件表面精度等级和加工方法。

表面精度符号通常由一个字母和一个数字组成，字母表示表面精度等级，数字表示加工方法。

常见的表面精度符号有以下几种：
1. Ra：表示表面粗糙度，数字表示表面粗糙度的值，单位为微米（μm）。

2. Rz：表示表面峰谷高度，数字表示表面峰谷高度的值，单位为微米（μm）。

3. N：表示表面级别，数字表示表面精度等级，数字越小，表面越光滑。

4. M：表示加工方法，数字表示加工方式，如M1表示铣削，M2表示磨削。

表面精度符号在机械加工和制造中起着重要的作用，能够确保工件的表面质量和精度达到要求，提高产品质量和性能。

- 1 -。

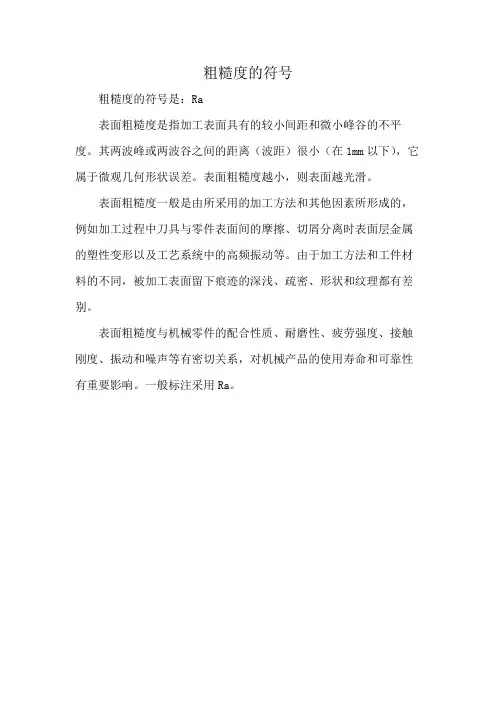

粗糙度的符号
粗糙度的符号是：Ra
表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度。

其两波峰或两波谷之间的距离（波距）很小（在1mm以下），它属于微观几何形状误差。

表面粗糙度越小，则表面越光滑。

表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。

由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。

表面粗糙度与机械零件的配合性质、耐磨性、疲劳强度、接触刚度、振动和噪声等有密切关系，对机械产品的使用寿命和可靠性有重要影响。

一般标注采用Ra。

.表面粗糙度代号GB/T131-93规定,表面粗糙度代号是由规定的符号和有关参数组成,表面粗糙度符号的画法和意义如下表所示表13-3 表面粗糙度的符号和画法序号 符号 意义 1基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明时，仅适用于简化代号标注。

2表示表面是用去除材料的方法获得，如车、铣、钻、磨等。

3表示表面是用不去除材料的方法获得，如铸、锻、冲压、冷轧等。

4在上述三个符号的长边上可加一横线，用于标注有关参数或说明。

5在上述三个符号的长边上可加一小圆，表示所有表面具有相同的表面粗糙度要求。

6 当参数值的数字或大写字母的高度为2.5mm 时，粗糙度符号的高度取8mm，三角形高度取3.5mm，三角形是等边三角形。

当参数值不是2.5时，粗糙度符号和三角形符号的高度也将发生变化。

4.常用表面粗糙度Ra 的数值与加工方法表面特征表面粗糙度(Ra)数值 加工方法举例 明显可见刀痕粗车、粗刨、粗铣、钻孔 微见刀痕精车、精刨、精铣、粗铰、粗磨 看不见加工痕迹，微辩加工方向精车、精磨、精铰、研磨 暗光泽面研磨、珩磨、超精磨 5.表面粗糙度的选择表面粗糙度的选择，既要考虑零件表面的功能要求，又要考虑经济性，还要考虑现有的加工设备。

一般应遵从以下原则：(1) 同一零件上工作表面比非工作表面的参数值要小；(2) 摩擦表面要比非摩擦表面的参数小。

有相对运动的工作表面，运动速度越高，其参数值越小；(3) 配合精度越高，参数值越小。

间隙配合比过盈配合的参数值小；(4) 配合性质相同时，零件尺寸越小，参数值越小；(5) 要求密封、耐腐蚀或具有装饰性的表面，参数值要小。

表面粗糙度标注原则一、引言表面粗糙度是指物体表面的不光滑程度，它对物体的性质和使用性能有着重要影响。

为了准确地描述和标注表面粗糙度，人们制定了一些标注原则和方法。

本文将介绍几个常用的表面粗糙度标注原则，以帮助读者更好地理解和应用。

二、R符号法R符号法是最常用的表面粗糙度标注方法之一。

它使用一个大写字母“R”加上一个数字表示表面粗糙度的等级。

数字越大，表面越粗糙。

例如，Rz10表示表面粗糙度为10微米。

R符号法简单明了，易于理解和应用。

三、Ra参数法Ra参数法是另一种常用的表面粗糙度标注方法。

它使用一个大写字母“Ra”加上一个数字表示表面粗糙度的平均值。

Ra值越大，表面越粗糙。

例如，Ra0.8表示表面粗糙度的平均值为0.8微米。

Ra参数法对表面粗糙度进行了更精确的描述和评估。

四、Rmax参数法Rmax参数法是用来表示表面最大粗糙度的一种标注方法。

它使用一个大写字母“Rmax”加上一个数字表示表面最大粗糙度的值。

Rmax值越大，表面最大粗糙度越高。

例如，Rmax50表示表面最大粗糙度为50微米。

Rmax参数法对表面粗糙度的极值进行了标注。

五、其他标注方法除了上述常用的标注方法外，还有一些其他的表面粗糙度标注方法。

例如，使用符号“λ”表示表面波纹度，使用符号“Δ”表示表面峰谷高度差等。

这些标注方法在特定领域和特定要求下得到了应用。

六、标注原则在进行表面粗糙度标注时，应遵循以下几个原则：1. 标注方法应符合国家和行业标准，以确保标注的准确性和可比性；2. 标注应尽量简洁明了，避免使用过多的符号和术语，以便于理解和使用；3. 标注应尽量具体，精确描述表面粗糙度的特征和数值，避免歧义和误解；4. 标注应与设计和制造要求相匹配，以保证产品的质量和性能；5. 标注应尽量规范整洁，避免混乱和错误。

七、应用实例表面粗糙度的标注在各个领域和行业都有广泛应用。

例如，在机械加工中，标注表面粗糙度可以帮助操作人员选择合适的刀具和工艺参数，以提高加工质量和效率。

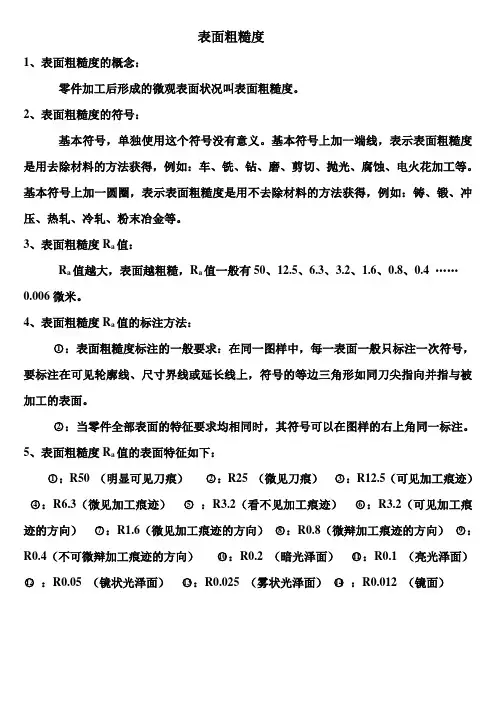

表面粗糙度
1、表面粗糙度的概念：
零件加工后形成的微观表面状况叫表面粗糙度。

2、表面粗糙度的符号：
基本符号，单独使用这个符号没有意义。

基本符号上加一端线，表示表面粗糙度是用去除材料的方法获得，例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工等。

基本符号上加一圆圈，表示表面粗糙度是用不去除材料的方法获得，例如：铸、锻、冲压、热轧、冷轧、粉末冶金等。

3、表面粗糙度R a值：
R a值越大，表面越粗糙，R a值一般有50、12.5、6.3、3.2、1.6、0.8、0.4 ……0.006微米。

4、表面粗糙度R a值的标注方法：
○1：表面粗糙度标注的一般要求：在同一图样中，每一表面一般只标注一次符号，要标注在可见轮廓线、尺寸界线或延长线上，符号的等边三角形如同刀尖指向并指与被加工的表面。

○2：当零件全部表面的特征要求均相同时，其符号可以在图样的右上角同一标注。

5、表面粗糙度R a值的表面特征如下：
○1：R50 （明显可见刀痕）○2：R25 （微见刀痕）○3：R12.5（可见加工痕迹）○4：R6.3（微见加工痕迹）○5：R3.2（看不见加工痕迹）○6：R3.2（可见加工痕迹的方向）○7：R1.6（微见加工痕迹的方向）○8：R0.8（微辩加工痕迹的方向）○9：R0.4（不可微辩加工痕迹的方向）○10：R0.2 （暗光泽面）○11：R0.1 （亮光泽面）○12：R0.05 （镜状光泽面）○13：R0.025 （雾状光泽面）○14：R0.012 （镜面）。

粗糙度指示符号
粗糙度指示符号是一种通常用于描绘和评估表面质量的符号标记系统。

它通常在技术图纸和工程图纸上使用，用于指示工件的表面粗糙度要求。

粗糙度指示符号由一系列垂直的短横线组成，它们的长度、密度和间隔有特定的含义。

常见的粗糙度指示符号有以下几种：
- Rz表示平均峰-谷度，是从轮廓线与中间线之间的垂直差异
的平均值。

- Ra表示平均粗糙度，是表面微高度和微低度之间的平均值。

- Rt表示峰谷高度，是测量从最高峰到最低谷的距离。

- Rp表示最大峰高度，是从最高峰到基准线之间的距离。

这些指示符号通常与数值一起使用，以表示具体的尺寸或要求。

例如，一个粗糙度指示符号可能是Rz 6.3，表示要求的平均峰-谷度为6.3微米。

使用粗糙度指示符号可以帮助制造商和工程师准确地了解和传达表面质量要求，确保生产出符合要求的工件。

同时，也方便了检测和测量工件的表面粗糙度。

表面粗糙度符号及意义表面粗糙度高度参数的标注符号意义及说明R a R z、R y代号意义代号意义基本符号，表示表面可用任何方法获得。

当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注用任何方法获得的表面粗糙度，R a的上限值为3.2μm用任何方法获得的表面粗糙度,R y的上限值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用不去除材料方法获得的表面粗糙度，R z的上限值为200μm基本符号加一短划，表示表面是用去除材料的方法获得。

例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等用不去除材料方法获得的表面粗糙度，R a的上限值为3.2μm用去除材料方法获得的表面粗糙度，R z的上限值为3.2μm，下限值为1.6μm基本符号加一小圆，表示表面是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。

或者是用于保持原供应状况的表面（包括保持上道工序的状况）用去除材料方法获得的表面粗糖度，R a的上限值为3.2μm，R a的下限值为1.6μm用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R y的上限值为12.5μm用任何方法获得的表面粗糙度，R a的最大值为3.2μm用任何方法获得的表面粗糙度，R y的最大值为3.2μm在上述三个符号的长边上均可加一横线，用于标注有关参数和说明用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm用不去除材料方法获得的表面粗糙度，R y的最大值为200μm用不去除材料方法获得的表面粗糙度，R a 的最大值为3.2μm用去除材料方法获得的表面粗糖度，R z的最大值为3.2μm，最小值为1.6μm在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R a的最小值为1.6μm用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R y的最大值为12.5μm表面粗糙度数值及其有关规定在符号中注写的位置a1、a2──粗糙度高度参数代号及其数值（μm）b──加工要求、镀覆、涂覆、表面处理或其他说明等c──取样长度（mm）或波纹度（μm）d──加工纹理方向符号e──加工余量（mm）f──粗糙度间距参数值（mm）或轮廓支承长度率注：当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值，当要求在表面粗糙度参数的所有实测值中不得超过规定值时。

1、表面粗糙度符号及意义符号意义表面粗糙度参数和各项规定注写的位置基本符号，单独使用这符号是没有意义的α1、α2——粗糙度高度参数的允许值（μm ）； b ——加工方法、镀涂或其他表面处理； c ——取样长度（mm ）；d ——加工纹理方向符号；e ——加工余量（mm ）；f ——粗糙度间距参数值（mm ）或轮廊支承长度率基本符号上加一短划，表示表面粗糙度是用去除材料方法获得。

例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工等基本符号加一小圆，表示表面粗糙度是用不去除材料的方法获得。

例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等或者是用于保持原供应状况的表面（包括保持上道工序的状况）以上三个符号的长边可加一横线，用于标注参数；在长边与横线间可加一小圆，表示所有表面具有相同的表面粗糙度要求。

2、表面粗糙度高度参数的标注R a 值R z ，R y 值代号意义代号意义用任何方法获得的表面，R a 的最大允许值为3.2μm用任何方法获得的表面，R Y 的最大允许值为3.2μm用去除材料获得的表面，R a 的最大允许值为3.2μm用不去除材料方法获得的表面，R z 的最大允许值为200μm用不去除材料获得的表面，R a 的最大允许值为3.2μm用去除材料方法获得的表面，R z 的最大允许值（R zmax ）为3.2μm ，最小允许值（R zmin ）为1.6μm 用去除材料方法获得的表面，R a 的最大允许值（R amax ）为3.2μm ，最小的允许值（R amin ）为1.6μm用去除材料方法获得的表面，R a 的最大允许值为3.2μm ，R Y 的最大允许值为12.5μm3、表面粗糙度符号的画法d′=h/10；H=1.4h；h——为字体高度。

表面粗糙度代号1. 概述表面粗糙度代号是指用一组数字或字母来表示物体表面粗糙度的一种方法。

它常用于工程领域，用于描述物体表面的光滑程度或粗糙程度。

表面粗糙度代号对于生产制造、质量控制和材料选型等方面具有重要意义。

2. 表面粗糙度符号和代号一般情况下，表面粗糙度代号由一组数字和字母组成，表示不同的表面质量。

符号代表了表面的加工方式以及粗糙度的级别。

2.1 数字代号数字代号常用于表示表面粗糙度的Ra值。

Ra值是一种动态参数，用于衡量物体表面上微小起伏的平均值。

数字代号一般为整数或小数，并与Ra值对应。

以下是一些常见的数字代号及其对应的Ra值范围：•0.8 - 1.6 μm• 1.6 - 3.2 μm• 3.2 - 6.3 μm• 6.3 - 12.5 μm•12.5 - 25 μm2.2 字母代号字母代号常用于表示表面粗糙度的制造方式和粗糙度级别。

不同的字母代号对应着不同的加工方式和表面品质。

以下是一些常见的字母代号及其含义：•N：表示沉头取代面加工•C：表示磨削加工•M：表示铣削加工•E：表示切削加工•G：表示磨料抛光加工•R：表示滚压加工3. 表面粗糙度代号的应用表面粗糙度代号在工程领域有着广泛的应用，特别是对于需要精确控制表面质量的制造行业。

下面将介绍其主要应用方面。

3.1 生产制造表面粗糙度代号在生产制造过程中起到了关键作用。

通过使用相应的代号，制造商可以明确表达产品表面质量的要求，在不同的生产环节中选择适当的加工方式并控制加工参数，以实现要求的表面粗糙度。

3.2 质量控制表面粗糙度代号也是质量控制的重要工具。

制造商可以使用代号来检测和验证产品表面的质量，以确保产品符合规定的表面粗糙度标准。

同时，表面粗糙度代号还可以用于制定合理的检测方法和标准，对产品进行全面的质量控制。

3.3 材料选型在工程设计中，材料的表面粗糙度对于产品的使用寿命、性能和外观质量都有着重要影响。

通过表面粗糙度代号，设计师可以选择适当的材料和加工方式，以满足产品的要求。
