M o o N H u a2010P L L 基础PLL 基础知识Chap1 PLL概述1.1PLL作用提供干净，稳定，可飙车的本地振荡信号频率综合器分类1)基于查找表的直接数字频率综合器DDS优点合成速度快，缺点是杂散大，输出频率低，频率范围窄2)直接模拟频率综合器直接模拟频率综合器的原理是对参考频率倍频、分频和混频来产生想要的频率，理论上通过重复的分频和混频操作能够获得任意频率，从另一方面来讲，要获得足够的频率分辨率和较宽的频率范围则需要大量硬件开销3)锁相环（本文研究对象）PLL将输出信号分频后与参考频率进行相位比较、跟踪和锁定，这种间接合成频率的方法能够获得很高的频率和频率范围，而且结构简单功耗低，比较适合集成于芯片中。
1.2PLL 结构分为压控振荡器（VCO），鉴相器（PF），环路滤波器（LF）分频器（DIVIDER）工作原理：1.鉴相器将反馈信号的相位同输入参考信号进行比较，当两者相位差为0时反馈信号与参考信号同频同相，这时认为环路已经锁定，输出频率为参考频率乘以分频比N，2.否则鉴相器输出一包含相位差信息的电流信号迫使反馈信号的相位做出调整，环路滤波器将鉴相器的输出转换为电压并滤除高频成分后变为直流信号，3.控制VCO输出N分频后的信号频率往参考频率方向变化。
1.3主要技术指标两大类：频谱纯度和动态特性1相位噪声相位噪声和抖动是对同一种现象的两种不同的定量方式。
在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。
但不幸的是，这种信号并不存在。
如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。
这种不确定就是相位噪声，或者说抖动。
相位噪声是从频域上来描述:通常定义为在某一给定偏移频率处的dBc/Hz 值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。
一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。
详解抖动与相位噪音近年来，随着图像传输的普及，在骨干网络通信量的日益增加，以及高速大容量通信已经取得了很高的进步。
在这种情况下高速通信基础设施的高频率和稳定的输出的基准信号的需求十分强烈。
抖动（Jitter）是评估输出信号波形稳定性的指标之一。
英语的“Jitter”有神经过敏、紧张不安或激动的意思。
在表现高频石英振荡器的稳定度时，指传送数字信号时波形中产生的时间偏差和晃动。
本次说明有关抖动和相位噪音的基础知识。
抖动，通信设备的重要指标我们在使用示波器观察数字信号的波形的时候，有时可以发现本应以单一周期振荡的波形亮线很宽。
这种波形拉宽就是抖动。
图1 表示在一个周期单位中出现了几种周期的信号波形的情况。
理想波形以单一周期反复出现，但实际波形的一部分周期变短（红色）或变长（蓝色）。
抖动因读取电子信号元器件的极微小的不稳定或信号传输途中的不良影响等原因而产生。
抖动过大将造成相邻信号之间相互干扰，在传送影像和音乐信号时将导致影像质量和音质的劣化。
如上所述，抖动表示数字信号在时域上的晃动，但抖动的种类不限于一种。
抖动随时间而精微变化，对时间的变化模式也有多种多样，因此难以用一个参数来评价抖动。
抖动的分类·周期抖动（峰峰值）：表示一周期中的偏差幅度（最大和最小之差）的抖动·标准差：表示偏差程度的标准偏差·随机抖动：自然产生的无法预测的抖动·确定性抖动：因电路、电磁感应或外界环境等因素而引起的抖动·累加抖动（长期抖动）：时钟各周期的连续偏差。
做一个测试测试仪：为Wavecrest公司制造的“DTS-2075”测试仪测试条件：基本无噪音的电源、探针测试点为输出端、输出电阻设定为50ohm图2的横轴表示一个周期（皮秒），这次测试用直方图表示了50000次随机抽选的周期离差。
这是SG-8002CA 125MHz PCB的数据。
最理想的是在125MHz的一周期出现一个波峰，但由于各种因素致使特性出现变化。

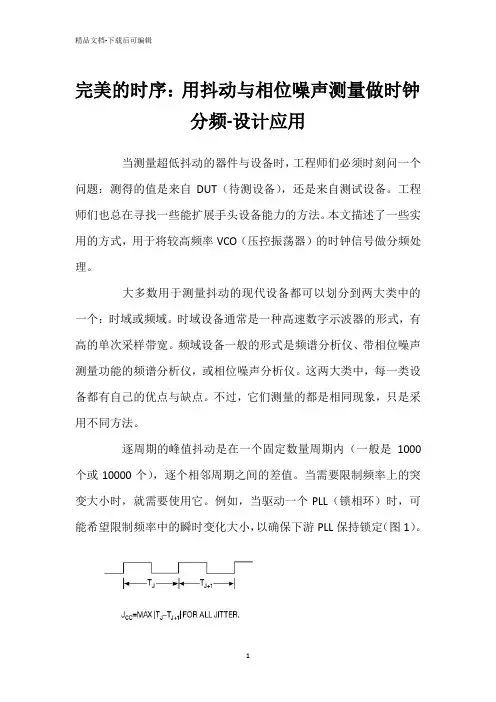

完美的时序：用抖动与相位噪声测量做时钟分频-设计应用当测量超低抖动的器件与设备时，工程师们必须时刻问一个问题：测得的值是来自DUT（待测设备），还是来自测试设备。
工程师们也总在寻找一些能扩展手头设备能力的方法。
本文描述了一些实用的方式，用于将较高频率VCO（压控振荡器）的时钟信号做分频处理。
大多数用于测量抖动的现代设备都可以划分到两大类中的一个：时域或频域。
时域设备通常是一种高速数字示波器的形式，有高的单次采样带宽。
频域设备一般的形式是频谱分析仪、带相位噪声测量功能的频谱分析仪，或相位噪声分析仪。
这两大类中，每一类设备都有自己的优点与缺点。
不过，它们测量的都是相同现象，只是采用不同方法。
逐周期的峰值抖动是在一个固定数量周期内（一般是1000个或10000个），逐个相邻周期之间的差值。
当需要限制频率上的突变大小时，就需要使用它。
例如，当驱动一个PLL（锁相环）时，可能希望限制频率中的瞬时变化大小，以确保下游PLL保持锁定（图1）。
图1,当驱动一只PLL（锁相环）时，可能希望限制频率中瞬变的大小，以确保下游PLL保持锁定。
峰峰周期抖动是在某个观测窗内（同样，一般是1000个或10000个周期），所有时钟周期中时钟周期与时钟周期之间的差值（图2）。
这是一个确保数字系统中触发器建立与保持时间的有用规格。
"峰峰"的意思是指测量中，和采样周期值之间的差值。
图2,峰峰周期抖动是一个观察窗口内（通常是1000个或10000个周期），所有时钟周期中，时钟周期与时钟周期之间的差值。
TIE（时间间隔误差）抖动（或叫累积抖动，也叫相位抖动）是在所有时钟周期上与理想时钟周期的实际偏差（图3）。
它包括了在所有抖动调制频率上的抖动，通常用于WAN（广域网络）的时序应用，如SONET（同步光网络）、同步以太网，以及OTN（光传送网络）。
图3,TIE抖动是整个时钟周期上与理想时钟周期的实际差值。
可以建立各种类型的抖动统计，如rms（均方根）、峰峰、逐周期、周期，以及TIE抖动，不过有些更常用。
相位噪声和抖动的概念及其估算方法相位噪声是指信号相位的随机变化，包括相位偏移和频率变化。
它可以由信号在频率上扩展的能量来描述。
相位噪声对于许多系统来说是非常严重的问题，因为它会导致信号失真，限制系统的精度和性能。
相位噪声可以通过将信号与参考信号进行比较来测量，通常使用频谱分析法来估算。
抖动是指信号周期性的时移变化，通常是由于时钟信号的不稳定性引起的。
抖动可以看作是相位噪声的一种特殊形式，但它更关注短期和周期性的时间偏移。
抖动可以通过测量信号上相邻周期的时间差来估算。
1.频谱分析法：这是最常用的相位噪声估算方法。
通过将信号与参考信号进行频谱分析，可以得到相位噪声的频谱密度。
频谱密度描述了信号在不同频率上的相位随机变化程度，从而提供了相位噪声的估计。
2.相位瞬时法：相位瞬时法通过观察信号上相邻采样点之间的相位差异来估算相位噪声。
它可以通过计算信号的瞬时相位和瞬时频率来获得。
3.时隙法：时隙法是一种抖动估算方法，通过测量信号在不同时钟周期上的时间差异来估计抖动。
它可以使用高精度的时钟信号对待测信号进行采样，然后利用时隙间的时间差来计算抖动。
4.皮亚诺法：皮亚诺法是一种抖动估算方法，通过测量信号在一段时间内的累积相位偏移来估计抖动。
它利用计时器和参考时钟来测量信号的周期和时钟周期之间的偏移，从而计算抖动。
以上方法只是相位噪声和抖动的估算方法中的一部分，根据不同的应用和实际需求，还可以使用其他方法来进行估算。
在实际应用中，为了获得准确的估算结果，通常需要考虑到噪声的频率范围、采样率和信号特性等因素，选择合适的估算方法和参数。
相位噪声和抖动的估算是一个相对复杂的问题，在实际应用中需要结合具体情况进行综合考虑和分析。
时间抖动(jitter)的概念及其分析方法随着通信系统中的时钟速率迈入GHz级，抖动这个在模拟设计中十分关键的因素，也开始在数字设计领域中日益得到人们的重视。
在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率。
不仅如此，它还会导致通信链路的误码率增大，甚至限制A/D转换器的动态范围。
有资料表明在3G Hz以上的系统中，时间抖动（jitter）会导致码间干扰（ISI），造成传输误码率上升。
在此趋势下，高速数字设备的设计师们也开始更多地关注时序因素。
本文向数字设计师们介绍了抖动的基本概念，分析了它对系统性能的影响，并给出了能够将相位抖动降至最低的常用电路技术。
本文介绍了时间抖动（jitter）的概念及其分析方法。
在数字通信系统，特别是同步系统中，随着系统时钟频率的不断提高，时间抖动成为影响通信质量的关键因素。
关键字：时间抖动、jitter、相位噪声、测量时间抖动的概念在理想情况下，一个频率固定的完美的脉冲信号（以1MHz为例）的持续时间应该恰好是1us，每500n s有一个跳变沿。
但不幸的是，这种信号并不存在。
如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。
这种不确定就是抖动。
抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。
在绝大多数文献和规范中，时间抖动（jitter）被定义为高速串行信号边沿到来时刻与理想时刻的偏差，所不同的是某些规范中将这种偏差中缓慢变化的成分称为时间游走（wander），而将变化较快的成分定义为时间抖动（jitter）。
图1 时间抖动示意图1．时间抖动的分类抖动有两种主要类型：确定性抖动和随机性抖动。
确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。
随机抖动是指由较难预测的因素导致的时序变化。
例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。

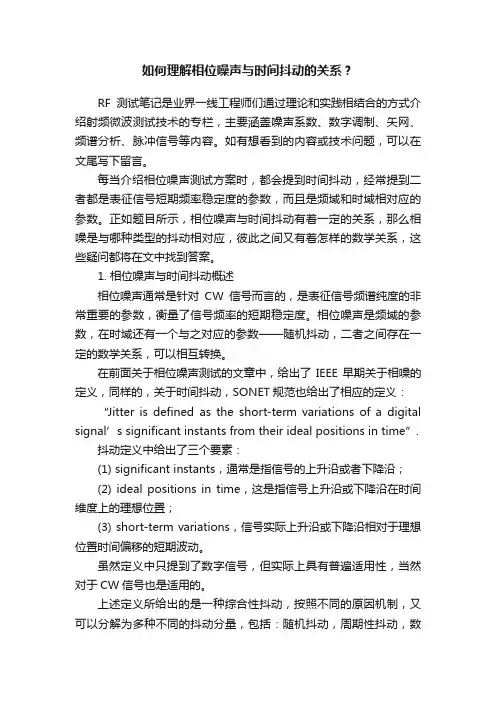

如何理解相位噪声与时间抖动的关系？RF测试笔记是业界一线工程师们通过理论和实践相结合的方式介绍射频微波测试技术的专栏，主要涵盖噪声系数、数字调制、矢网、频谱分析、脉冲信号等内容。
如有想看到的内容或技术问题，可以在文尾写下留言。
每当介绍相位噪声测试方案时，都会提到时间抖动，经常提到二者都是表征信号短期频率稳定度的参数，而且是频域和时域相对应的参数。
正如题目所示，相位噪声与时间抖动有着一定的关系，那么相噪是与哪种类型的抖动相对应，彼此之间又有着怎样的数学关系，这些疑问都将在文中找到答案。
1. 相位噪声与时间抖动概述相位噪声通常是针对CW信号而言的，是表征信号频谱纯度的非常重要的参数，衡量了信号频率的短期稳定度。
相位噪声是频域的参数，在时域还有一个与之对应的参数——随机抖动，二者之间存在一定的数学关系，可以相互转换。
在前面关于相位噪声测试的文章中，给出了IEEE早期关于相噪的定义，同样的，关于时间抖动，SONET规范也给出了相应的定义：“Jitter is defined as the short-term variations of a digital signal’s significant instants from their ideal positions in time”.抖动定义中给出了三个要素：(1) significant instants，通常是指信号的上升沿或者下降沿；(2) ideal positions in time，这是指信号上升沿或下降沿在时间维度上的理想位置；(3) short-term variations，信号实际上升沿或下降沿相对于理想位置时间偏移的短期波动。
虽然定义中只提到了数字信号，但实际上具有普遍适用性，当然对于CW信号也是适用的。
上述定义所给出的是一种综合性抖动，按照不同的原因机制，又可以分解为多种不同的抖动分量，包括：随机抖动，周期性抖动，数据相关抖动，占空比失真等。

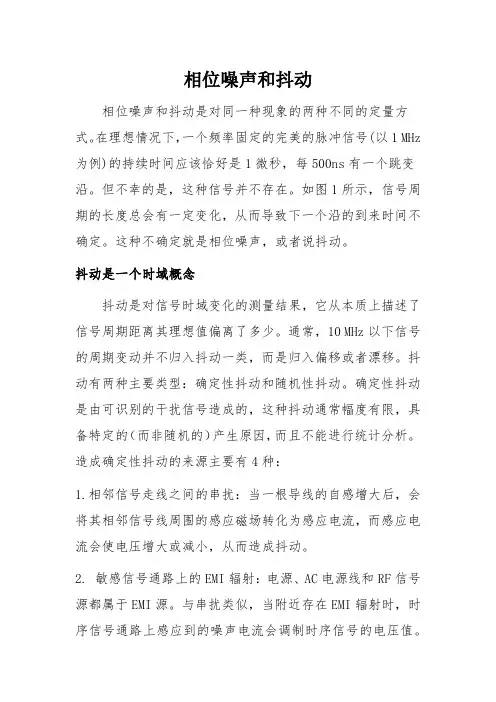

相位噪声和抖动
相位噪声和抖动是对同一种现象的两种不同的定量方式。
在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。
但不幸的是，这种信号并不存在。
如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。
这种不确定就是相位噪声，或者说抖动。
抖动是一个时域概念
抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。
通常，10 MHz以下信号的周期变动并不归入抖动一类，而是归入偏移或者漂移。
抖动有两种主要类型：确定性抖动和随机性抖动。
确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。
造成确定性抖动的来源主要有4种：
1.相邻信号走线之间的串扰：当一根导线的自感增大后，会将其相邻信号线周围的感应磁场转化为感应电流，而感应电流会使电压增大或减小，从而造成抖动。
2. 敏感信号通路上的EMI辐射：电源、AC电源线和RF信号源都属于EMI源。
与串扰类似，当附近存在EMI辐射时，
时序信号通路上感应到的噪声电流会调制时序信号的电压值。
3. 多层基底中电源层的噪声：这种噪声可能改变逻辑门的阈值电压，或者改变阈值电压的参考地电平，从而改变开关门电路所需的电压值。
4. 多个门电路同时转换为同一种逻辑状态：这种情况可能导致电源层和地层上感应到尖峰电流，从而可能使阈值电压发生变化。
应用笔记3359时钟抖动(CLK)和相位噪声之间的转换摘要：这是一篇关于时钟(CLK)信号质量的应用笔记，介绍如何测量抖动和相位噪声，包括周期抖动、逐周期抖动和累加抖动。
本文还描述了周期抖动和相位噪声谱之间的关系，并介绍如何将相位噪声谱转换成周期抖动。
几乎所有集成电路和电气系统都需要时钟(CLK)。
在当今世界中，人们以更快的速度处理和传送数字信息，而模拟信号和数字信号之间的转换速率也越来越快，分辨率越来越高。
这些都要求工程师更多地关注时钟信号的质量。
时钟信号的质量通常用抖动和相位噪声来描述。
抖动包括周期抖动，逐周期抖动和累计抖动，最常用的是周期抖动。
时钟的相位噪声用来说明时钟信号的频谱特性。
本文首先简单介绍用来测量时钟抖动和相位噪声的装置。
然后介绍周期抖动和相位噪声之间的关系，最后介绍将相位噪声谱转换成周期抖动的简单公式。
周期抖动和相位噪声：定义和测量周期抖动周期抖动(J PER)是实测周期和理想周期之间的时间差。
由于具有随机分布的特点，可以用峰-峰值或均方根值(RMS)描述。
我们首先定义门限为V TH的时钟上升沿位于时域的T PER(n)，其中n是一个时域系数，如图1所示。
我们将JPER表示为手册：其中T0是理想时钟周期。
由于时钟频率固定，随机抖动J PER的均值应该为零，J PER的RMS可以表示为：式中的<•>是所要求的运算符。
从图1时钟波形可以看出J PER和T PER之间的关系。
图1. 周期抖动测量相位噪声测量为了理解相位噪声谱L(f)的定义，我们首先定义时钟信号的功率谱密度S C(f)。
将时钟信号接频谱分析仪，即可测得S C(f)。
相位噪声谱L(f)定义为频率f处的S C(f)值与时钟频率f C处的S C(f)值之差，以dB表示。
图2说明了L(f)的定义。
图2. 相位噪声谱的定义相位噪声谱L(f)的数学定义为：注意L(f)代表的是f C和f处谱值的比，L(f)将在下文介绍。
相位噪声和抖动是对同一种现象的两种不同的定量方式。
在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。
但不幸的是，这种信号并不存在。
如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。
这种不确定就是相位噪声，或者说抖动。
相位噪声是频率域的概念。
相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。
用一个振荡器信号来解释相位噪声。
如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。
但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。
从图2中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。
相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。
一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。
相位噪声产生的原因信号源热噪声,内部损耗电阻热噪声,混频器件电流散弹噪声及本振相位噪声,具体是温度过热关系。
相位噪声的定义定义1：相位噪声是指单位Hz的噪声密度与信号总功率之比,表现为载波相位的随机漂移,是评价频率源(振荡器)频谱纯度的重要指标源自: 有线数字电视传输特性与故障解析《中国有线电视》2005年赵雨境,王恒江定义2：相位噪声是指光的正弦振荡不稳定,时而出现某处相位的随机跳变.相位噪声导致光源线宽变宽.光强度噪声是指因自发辐射光强的随机变化和外界温度的变化,导致发射光强的起伏源自: Fabry-Perot干涉式光纤温度传... 《传感器技术》2001年曹满婷来源文章摘要：分析了温度对相位的调制作用以及Fabry -Perot干涉结构检测相位变化的原理,提出了一种具有高灵敏度和高分辨率的相位调制型全光纤结构,并进行了系统的噪声分析。
定义3：是一随机量通常把信号的相似随机起伏中（t）称为相位噪声.（t）随时间变化的随机过程是一平稳的随机过程并使随机量的概率密度分布符合正态分布源自: 受多项噪声影响的二级方差估值的置信度《四川教育学院学报》1997年林时昌来源文章摘要：有限次（ｍ次）采样测量的二级方差估值（，ｍ）随机地偏离其真值＜）。
这种随机不确定性不仅和ｍ有关，而且和噪声的性质有关。
计算出单项噪声所产生的不确定度；分析了多项噪声对总不确定度的影响，并引用置信度的概念表征测量的不确定度。
定义4：(t)〕sin[2兀厂t+小(t)]相位噪声是指频率信号中由频率源内部噪声调制(调相或调频)产生的随机相位起伏.当被测相位噪声比频谱分析仪自身的相位噪声大时,可直接利用频谱分析仪来测量相位噪声,这是一种简单、方便的相位噪声测量方法源自: 频谱分析仪在测量相位噪声过程中的数值修正《国外电子测量技术》2002年曹芸来源文章摘要：本文介绍了在使用频谱分析仪测量相位噪声时,影响其测量结果的因素并讨论了如何对频谱分析仪输出结果进行修正。
定义5：则()rk的相角为()kknkqj+q+,其中()nkq是噪声()nk对相位的干扰,称为相位噪声.可见,kq中包含了全部的载波相位信息,kj包含了大量甚至全部的码字信息源自: 相位处理载波恢复算法研究《信息与电子工程》2003年袁清升,刘文来源文章摘要：针对数字信号传输同步接收机的数字化实现,提出一种载波同步新算法即相位处理载波恢复算法。
它直接对接收信号的相角进行处理,完成载波频率的快速捕获和载波相位跟踪。
理论分析和计算机仿真表明,该算法简单有效,运算量小,便于用DSP器件来实现,适用性强。
定义6：2个调相边带功率之和是总功率的一半,2个调幅边带功率之和是总功率的另一半,换句话说,总噪声功率N0的一半功率转换到调相边带,另一半转换到调幅边带,转换到调相边带的噪声称为相位噪声源自: 卫星通信系统中相位噪声之理论及测试《电信科学》2000年殷琪来源文章摘要：本文从相位噪声的定义出发,主要讨论卫星通信系统中相位噪声的来源,介绍一种在现场经常使用的、简便可行的测试相位噪声的方法———频谱分析仪测试方法。
定义7：SK解调符号上就会引入相位误差,该误差可通称为相位噪声,对系统性能产生重要影响.关于相位噪声对MPSK、MDPSK的影响分析,文献[8]运用几何方法推导了AWGN信道中MPSK的条件误符号率定义8：由于电路中的各种随机噪声的作用，使得输出信号的相位会叠加上一个随机的起伏相位△Φ(t)，这就是相位噪声的基本概念。
由频率与相位的关系可知，相位噪声必然使得输出频率存在随机的瞬时抖动，其值为d△Φ(t)/dt。
，相位噪声越大，频率的瞬时抖动就越大，因此，频率合成器短期频率稳定度指标就能反映相位噪声的大小，但是，用阿仑方程表征的短期频率稳定度是时域指标，测量不便。
从频域来看，相位噪声对输出频率产生了调频，使得输出谱不再是单一谱线，而是在中心谱线两侧有一个噪声谱的边带。
噪声边带能量越大，意味着相位噪声越大，短期频率稳定度越低，因此，射频输出主谱两侧的噪声功率谱密度分布反映了基带上相位噪声的大小。
在频域，相位噪声最方便的测量是用频谱仪，即输出频率的功率与距离该频率的某处的单边带1Hz带宽内的噪声能量(即功率谱密度)之比，其单位为dBc/Hz@×kHz。
由于相位噪声功率谱密度是一个随机变量的统计值，用频谱仪测量相位噪声时，一定要取平均。
理论分析可以证明，在射频上测得的单边带相位噪声（功率谱密度）与基带相位噪声功率谱密度相差3dB 。
相位噪声相位噪声（Phase noise）一般是指在系统内各种噪声作用下引起的输出信号相位的随机起伏。
通常相位噪声又分为频率短期稳定度和频率长期稳定度。
所谓频率短期稳定度, 是指由随机噪声引起的相位起伏或频率起伏。
至于因为温度、老化等引起的频率慢漂移，则称之为频率长期稳定度。
通常我们主要考虑的是频率短期稳定度问题，可以认为相位噪声就是频率短期稳定度。
随着通信系统中的时钟速度迈入GHz级，相位噪声和抖动这两个在模拟设计中十分关键的因素，也开始在数字芯片和电路板的性能中占据日益重要的位置。
在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率，不仅如此，它还会增大通信链路的误码率，甚至限制A/D转换器的动态范围。
相位噪声是衡量频率标准源(高稳晶振、原子频标等)频稳质量的重要指标，随着频标源性能的不断改善，相应噪声量值越来越小，因而对相位噪声谱的测量要求也越来越高。
现代电子系统和设备都离不开相位噪声测试的要求，因为本振相位噪声影响着调频、调相系统的最终信噪比，恶化某些调幅检波器的性能；限制频移键控（FSK）和相移键控（PSK）的最小误码率；影响频分多址接收系统的最大噪声功率等。
在很多高级电子系统和设备中，核心技术中往往有一个低相位噪声频率源。
可见对相位噪声进行表征、测试以及如何减小相位噪声是现代电子系统中一个回避不了的问题。
什么是相位噪声和抖动相位噪声和抖动是对同一种现象的两种不同的定量方式。
在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns 有一个跳变沿。
但不幸的是，这种信号并不存在。
信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。
这种不确定就是相位噪声，或者说抖动。
抖动是一个时域概念抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。
通常，10 MHz以下信号的周期变动并不归入抖动一类，而是归入偏移或者漂移。
抖动有两种主要类型：确定性抖动和随机性抖动。
确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。
造成确定性抖动的来源主要有4种：•相邻信号走线之间的串扰：当一根导线的自感增大后，会将其相邻信号线周围的感应磁场转化为感应电流，而感应电流会使电压增大或减小，从而造成抖动。
•敏感信号通路上的EMI辐射：电源、AC电源线和RF信号源都属于EMI 源。
与串扰类似，当附近存在EMI辐射时，时序信号通路上感应到的噪声电流会调制时序信号的电压值。
•多层基底中电源层的噪声：这种噪声可能改变逻辑门的阈值电压，或者改变阈值电压的参考地电平，从而改变开关门电路所需的电压值。
•多个门电路同时转换为同一种逻辑状态：这种情况可能导致电源层和地层上感应到尖峰电流，从而可能使阈值电压发生变化。
随机抖动是指由较难预测的因素导致的时序变化。
例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。
另外，半导体加工工艺的变化，例如掺杂密度不均，也可能造成抖动。
随机抖动最基本的一个特性就是随机性，因此我们可以用高斯统计分布来描述其特性。
例如，对一个只包含随机抖动因素的时钟振荡器的振荡周期进行100次连续测量，测量结果会呈高斯分布（或称正态分布）。
在其均值加减1个标准差的范围内包含了所有周期测量数据的68.26%，在其均值+/- 2倍标准差的范围内包含所有测量数据的95.4 %，+/- 3倍标准差范围内包含99.73%的测量数据，+/- 4倍标准差范围内包含99.99366%的测量数据。
从这种正态分布中，我们可以得到两种常见的抖动定义：•峰峰值抖动，即正态曲线上最小测量值到最大测量值之间的差距。
在大多数电路中，该值会随测量样本数的增多而变大，理论上可达无穷大。
因此，这种测量意义不大。
•RMS(均方根)抖动，即正态分布一阶标准偏差的值。
该值随样本数的增加变化不大，因而这种测量较有意义。
但这种测量只在纯高斯分布中才有效，如果分布中存在任何确定性抖动，那么利用整个抖动直方图上的一阶方差来估计抖动出现的可能性就是错误的。
•多个随机抖动源可以用RMS方式相加。
但要得到总的抖动，需要利用峰峰值，以便将随机抖动与确定性抖动相加。
相位噪声是频率域的概念相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。
如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。
但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。
在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。
相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。
一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。
相位噪声对系统可能造成的影响对接收机的影响电子技术的发展，使器件的噪声系数越来越低，放大器的动态范围也越来越大，增益也大有提高，使得电路系统的灵敏度和选择性及线性度等主要技术指标都得到较好的解决。
