PN结特性试验报告

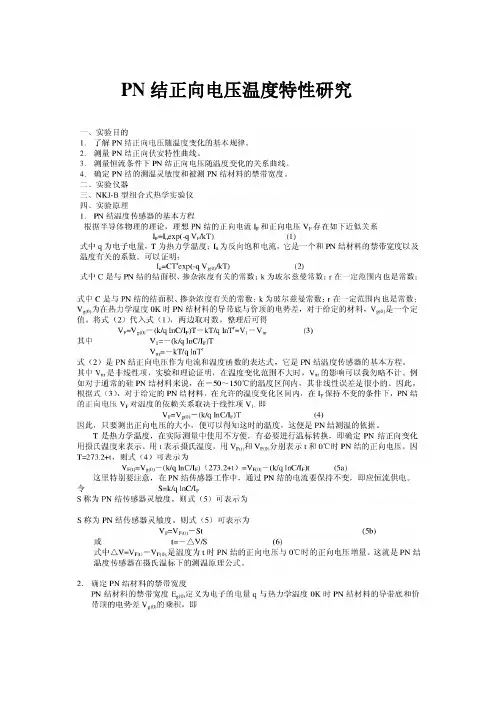

PN结正向电压温度特性研究五、实验内容与步骤1．测量PN 结正向伏安特性曲线。

由式（4）可以看出，在温度不变的条件下，PN 结的正向电流IF与电压VF呈指数曲线关系，本实验要求绘出室温和t=40℃两条PN 结伏安曲线。

用坐标纸绘出相应曲线。

2．测量恒流条件下PN 结正向电压随温度变化的关系曲线。

本实验要求测出IF=50μA 条件下PN 结正向电压随温度变化曲线。

实验中每隔5℃测一个数据，直至加热到85℃。

要先记下室温时PN 结的电压V F值。

用坐标纸绘出相应曲线。

3．确定PN 结的测温灵敏度和被测PN 结材料的禁带宽度。

（1）以t 作横出坐标，V F作纵坐标，作t-VF曲线。

正确地采用两点式求斜律的方法，计算PN结温度传感器的灵敏度S六、实验数据与处理1、PN 结正向伏安特性曲线表一：注I=50μA时，U=483mV电压/V0.250.2750.30.3250.350.3750.40.4250.45室温电流/μA0.50.9 1.63 5.49.315.223.133.3 40度电流/μA 1.6 2.8 4.98.213.320.830.241.153.9绘制成曲线如下系列2为40度时的伏安特性曲线，系列一为室温（25.1度）时的伏安特性曲线由计算机进行拟合可知，I-U满足指数关系的可信度很高。

2、恒流条件下PN结正向电压随温度变化的关系曲线。

表二注：I=50μA 室温25.1℃时U=483mV温度/℃40455055606570758085电压/mV443415406391373356344334319308计算机绘图如下：曲线拟合得U=-2.9t+551.1（mV）,相关系数R2=0.9902，可信度很高即灵敏度S=2.9mV/℃计算得V F(t0)=478.3mV由可以算出禁带宽度Eg（t0）=1.34eV与理论值1.21eV的相对误差为（1.34-1.21）/1.21*100%=11%七、误差分析1、测量U-T曲线时，升温过快导致调节电流不及时；2、温度计示数有一定延迟。

pn结的特性研究实验报告一、实验目的本实验旨在深入研究 pn 结的特性，包括其电流电压特性、电容特性等，以加深对半导体物理中 pn 结基本原理和工作机制的理解。

二、实验原理1、 pn 结的形成当 p 型半导体和 n 型半导体紧密接触时，由于两边载流子浓度的差异，会发生扩散运动。

p 区的空穴向 n 区扩散，n 区的电子向 p 区扩散，在接触面附近形成空间电荷区，也就是 pn 结。

空间电荷区产生内建电场，阻止扩散运动的进一步进行，当扩散运动和漂移运动达到动态平衡时，pn 结形成。

2、 pn 结的电流电压特性根据半导体物理理论，pn 结的电流电压关系可以用肖克利方程来描述：＼ I ＝ I_0 （e^｛＼frac{qV}｛kT}｝ 1) ＼其中，＼（I\）是通过 pn 结的电流，＼（I_0\）是反向饱和电流，＼（q\）是电子电荷量，＼（V\）是施加在 pn 结上的电压，＼（k\）是玻尔兹曼常数，＼（T\）是绝对温度。

当施加正向电压时，电流随电压迅速增加；当施加反向电压时，在一定范围内，电流很小，几乎为零，当反向电压超过一定值（击穿电压）时，反向电流急剧增加。

3、 pn 结的电容特性pn 结的电容包括势垒电容和扩散电容。

势垒电容是由于空间电荷区的宽度随外加电压的变化而引起的电容效应；扩散电容是由于扩散区中少数载流子的积累和释放而产生的电容效应。

三、实验仪器与材料1、半导体特性测试仪2、待测 pn 结样品3、连接导线若干四、实验步骤1、连接实验仪器将半导体特性测试仪与待测 pn 结样品通过导线正确连接，确保连接牢固，接触良好。

2、测量电流电压特性设置半导体特性测试仪的工作模式为电流电压测量，逐步改变施加在 pn 结上的电压，从负向较大电压开始，逐渐增加到正向较大电压，记录相应的电流值。

3、测量电容电压特性将测试仪切换到电容电压测量模式，同样改变施加的电压，记录不同电压下的电容值。

4、重复测量为了提高测量的准确性，对上述测量过程进行多次重复，取平均值作为最终结果。

天津大学物理实验报告姓名： 专业： 班级： 学号： 实验日期： 实验教室： 指导教师：【实验名称】 PN 结物理特性综合实验 【实验目的】1. 在室温时，测量PN 结电流与电压关系，证明此关系符合波耳兹曼分布规律2. 在不同温度条件下，测量玻尔兹曼常数3. 学习用运算放大器组成电流-电压变换器测量弱电流4. 测量PN 结电压与温度关系，求出该PN 结温度传感器的灵敏度5. 计算在0K 温度时，半导体硅材料的近似禁带宽度 【实验仪器】半导体PN 结的物理特性实验仪 资产编号：××××，型号：×××（必须填写） 【实验原理】1．PN 结的伏安特性及玻尔兹曼常数测量 PN 结的正向电流-电压关系满足：]1)/[ex p(0-=kT eU I I (1)当()exp /1eU kT >>时,(1)式括号内-1项完全可以忽略，于是有：0exp(/)I I eU kT = (2)也即PN 结正向电流随正向电压按指数规律变化。

若测得PN 结I U -关系值，则利用(1)式可以求出/e kT 。

在测得温度T 后，就可以得到/e k ，把电子电量e 作为已知值代入，即可求得玻尔兹曼常数k 。

实验线路如图1所示。

2、弱电流测量LF356是一个高输入阻抗集成运算放大器，用它组成电流-电压变换器(弱电流放大器),如图2所示。

其中虚线框内电阻r Z 为电流-电压变换器等效输入阻抗。

运算放大器的输入电压0U 为：00i U K U =- (3)式(3)中i U 为输入电压，0K 为运算放大器的开环电压增益，即图2中电阻f R →∞时的电压增益（f R 称反馈电阻）。

因而有：00(1)i i s f fU U U K I R R -+== (4) 由（4）式可得电流-电压变换器等效输入阻抗x Z 为001i f f x s U R R Z I K K ==≈+ (5) 由(3)式和(4)式可得电流-电压变换器输入电流s I 与输出电压0U 之间的关系式，即：图1 PN 结扩散电源与结电压关系测量线路图图2 电流－电压变换器i s fr U U I Z R ==- (6) 只要测得输出电压0U 和已知f R 值，即可求得s I 值。

半导体PN 结的物理特性实验报告姓名：陈晨 学号：12307110123 专业：物理学系 日期：2013年12月16日 一、引言半导体PN 结是电子技术中许多元件的物质基础具有广泛应用，因此半导体PN 结的伏安特性是半导体物理学的重要内容。

本实验利用运算放大器组成电流-电压变换器的方法精确测量弱电流，研究PN 结的正向电流I ，正向电压U ，温度T 之间的关系。

本实验桶过处理实验数据得到经验公式，验证了正向电流与正向电压的指数关系，正向电流与温度的指数关系以及正向电压与温度的线性关系，并由此与计算玻尔兹曼常数k 与0K 时材料的禁带宽度E ，加深了对半导体PN 节的理解。

二、实验原理 1、 PN 结的物理特性（1）PN 结的定义：若将一块半导体晶体一侧掺杂成P 型半导体，即有多余电子的半导体，另一侧掺杂成N 型半导体，即有多余空穴的半导体，则中间二者相连的接触面就称为PN 结。

（2）PN 结的正向伏安特性：根据半导体物理学的理论，一个理想PN 结的正向电流I 与正向电压U 之间存在关系 ①，其中I S 为反向饱和电流，k 为玻尔兹曼常数，T 为热力学温度，e 为电子电量。

在常温（T=300K ）下和实验所取电压U的范围内， 故①可化为 ②，两边取对数可得 。

（3）当温度T 不变时作lnI-U 图像并对其进行线性拟合，得到线性拟合方程的斜率为e/kT ，带入已知常数e 和T ，便得玻尔兹曼常数k 。

2、反向饱和电流I s（1）禁带宽度E ：在固体物理学中泛指半导体或是绝缘体的价带顶端至传导带底端的能量差距。

对一个本征半导体而言，其导电性与禁带宽度的大小有关，只有获得足够能量的电子才能从价带被激发，跨过禁带宽度跃迁至导带。

（2）根据半导体物理学的理论，理想PN 结的反向饱和电流Is 可以表示为③，代入②得 ，其中I 0为与结面积和掺杂浓度等有关的常数，γ取决于少数载流子迁移率对温度的关系，通常取γ=3.4，k 为玻尔兹曼常数，T 为热力学温度．E 为0K时材料的禁带宽度。
