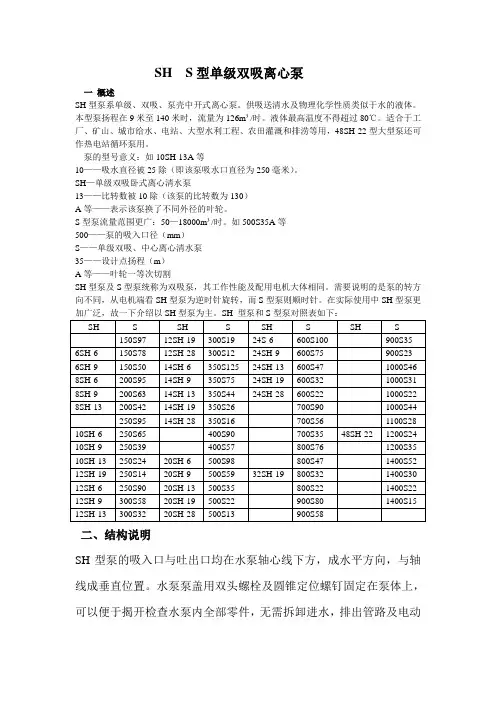

SH S型单级双吸离心泵一概述SH型泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
本型泵扬程在9米至140米时，流量为126m³/时。
液体最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。
S型泵流量范围更广：50—18000m³/时。
如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更二、结构说明SH型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。
SH型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
泵盖：铸铁制成。
在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。
叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
轴：优先碳素钢制成。
轴的中央是叶轮，用键、轴套和两边轴套螺母固定。
轴的右端是安装联轴器的，与电动机直接连接。
在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。
双吸密封环：铸铁制成。

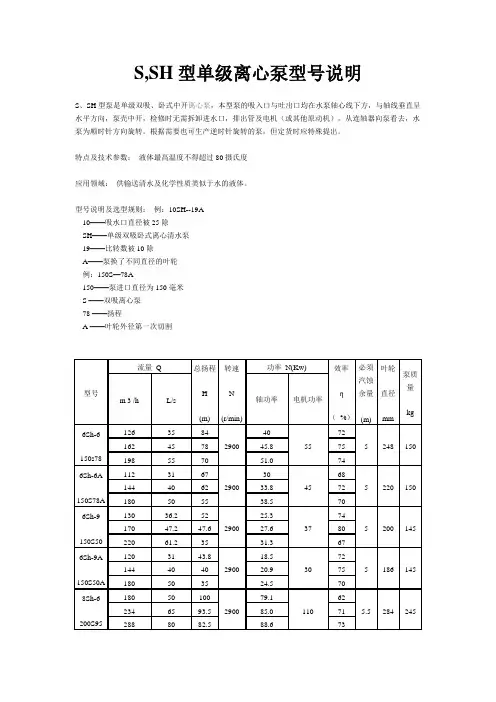

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。
根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。
特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。
型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。
8SH-9SH型单级双吸中开泵型号/参数：8SH-9流量：288m3/h 、 80L/s扬程：62.5m转速：2950r/min轴功率：61.6kw配带电动机：75效率：%汽蚀量：79.5m叶轮直径：mm进出口径：238mm出口口径：mm泵的重量：265kg8SH-9 SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产8SH-9SH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于8SH-9 SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
14sh-9中开式离心泵
14sh-9中开式离心泵概述： 14sh-9中开式离心泵输送液体的最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可以作热电站循环泵用。
该产品高效节能、性能优良、标准化通用程度高。
sh型中开式离心泵参数范围： 扬程H：9m~140m 流量Q：126m3/h~12500m3/h14sh-9中开式离心泵型号意义： 14sh-9 14-直径被25除（即该SH型中开式离心泵吸水口直径为300毫米） sh-双吸单级双吸卧式中开离心清水泵 9-比转数被10除（即该SH型单级双吸中开离心泵泵的比转数为130）14sh-9中开式离心泵配套范围： SH型单级双吸中开离心泵、原动机、底座、地脚螺栓、联轴器和联轴器套。
长沙自平衡多级泵厂家宏力水泵整理 10SH-9型双吸中开式离心泵概述：
10SH-9型单级双吸中开离心泵输送液体的最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，10SH-9型大型泵还可以作热电站循环泵用。
该产品高效节能、性能优良、标准化通用程度高。
10SH-9型双吸中开式离心泵参数范围：
流量：485m3/h
扬程：39m
10SH-9型双吸中开卧式离心清水泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
10SH-9型双吸中开卧式离心清水泵旋转方向：
从电机端向泵看，S型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
10SH-9型泵为顺时针方向旋转，即吸入口在右，吐出口在左。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
10SH-9型单级双吸中开式离心泵配套范围：
10SH-9型单级双吸中开离心泵、原动机、底座、地脚螺栓、联轴器和联轴器套。
中开泵主要零件材质：
泵的过流部件材质均为铸铁。
14SH-9ASH型单级双吸中开泵
型号/参数：14SH-9A
流量：1170m3/h 、 325L/s
扬程：65m
转速：1470r/min
轴功率：259kw
配带电动机：300
效率：%
汽蚀量：80m
叶轮直径：mm
进出口径：465mm
出口口径：mm
泵的重量：1200kg
14SH-9A SH型单级双吸中开泵参考图
长沙中联泵业有限公司是一家专业生产14SH-9ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于14SH-9A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。
