9.3 零件的工艺结构
零件图上应反映加工工艺对零件结构 的各种要求。 一、 铸造工艺对零件结构的要求 ⒈ 铸造圆角
铸件表面相交处应有圆角，以免铸件冷却 时产生缩孔或裂纹，同时防止脱模时砂型落砂。
缩孔 裂纹
过渡线 ：
由于铸造圆角的存在，使得铸件表面的 相贯线变得不明显，为了区分不同表面，以 过渡线的形式画出。
9.1 零件图的内容 9.2 零件图的视图选择 9.3 零件的工艺结构 9.4 零件尺寸的合理标注 9.5 零件的表面粗糙度 9.6 极限与配合 9.7 画零件图的方法和步骤 9.8 读零件图的方法和步骤
本章小结
结束放映
9.1 零件图的内容

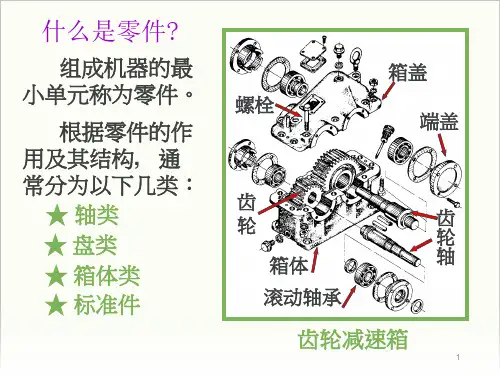

组成机器的最小单元称为零件。
根据零件的作用及其结构,
通常分为以下几类：
右端盖
★ 轴类（齿轮轴） ★ 盘类（齿轮、端盖）
齿轮轴
★ 箱体类（泵体）
★ 标准件
螺钉
销 螺母
（螺栓、销等）
垫圈
左端盖 泵体 传动齿轮
表达单个零件的图称为零件图。
一、零件图的作用: 加工制造、检验、测量零件。
二、零件图的内容:
⒈ 一组视图
表达零件的结构形状。退刀槽bb砂轮越程槽
砂轮
φ φ φ
图中 φ：槽的直径；b：槽宽
b
⒊ 钻孔端面
作用：避免钻孔偏斜和钻头折断。
90°
⒋ 凸台和凹坑
作用：减少机械加工量及保证两表面接触良好。
凸台
凹坑
处为接触加工面 凹腔
凹槽
9.4 零件尺寸的合理标注
合理标注尺寸的基本原则
所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 一、正确地选择基准
机械制图-零件图
B、C.D：非加工面
8
8
34
48
A
B
C
D
A
B
C
D
8
34
48
42
合理
不合理
*
铣工保证的尺寸
车工保证的尺寸
*
分散标注—不好
集中标注—好
*
内 部 结 构 及 尺 寸
外 部 结 构 及 尺 寸
*
砂型铸造的过程: 1.做木模、泥芯箱； 2.制成型箱和泥芯； 3.放入泥芯，合箱； 4.将熔化的金属液体浇入空腔内； 5. 清砂并切除铸件上冒口和浇口处的金属块； 6. 机械加工。（如有特殊要求，要时效处理后才能进行机械加工）
B-B
⑶ 选其它视图
半剖的左视图: 表达主体外形特征、左侧方板形状及内孔的结构等。
俯视图: 表达整体形状及顶部扇形结构形状。
*
*
基本视图
辅助视图
*
⑴ 分析零件
功用: 箱体壁是传动轴的轴承孔系，用来支承蜗杆蜗轮轴、圆锥齿轮轴的轴承，箱内还盛放一定量的润滑油。
形体结构: 箱壁四周是轴承孔，其上有油标螺孔、排油螺塞孔。箱体顶部的四个螺孔用于连接箱盖。底部有底板，上有四个安装孔。
轴承孔
*
⑵ 选择主视图
投射方向
主视图
比较A.B两方向
A
B
*
⑶ 选其它视图
选择移出断面表达支撑板断面的形状。
还需选择什么视图呢？
全剖的左视图
选择B向视图表达底板的形状。
B
A-A
A
A
B
视图方案一
*
视图方案二:
俯视图:B－B剖视,表达底板与支撑板断面的形状。
B-B
8
8
34
48
A
B
C
D
A
B
C
D
8
34
48
42
合理
不合理
*
铣工保证的尺寸
车工保证的尺寸
*
分散标注—不好
集中标注—好
*
内 部 结 构 及 尺 寸
外 部 结 构 及 尺 寸
*
砂型铸造的过程: 1.做木模、泥芯箱； 2.制成型箱和泥芯； 3.放入泥芯，合箱； 4.将熔化的金属液体浇入空腔内； 5. 清砂并切除铸件上冒口和浇口处的金属块； 6. 机械加工。（如有特殊要求，要时效处理后才能进行机械加工）
B-B
⑶ 选其它视图
半剖的左视图: 表达主体外形特征、左侧方板形状及内孔的结构等。
俯视图: 表达整体形状及顶部扇形结构形状。
*
*
基本视图
辅助视图
*
⑴ 分析零件
功用: 箱体壁是传动轴的轴承孔系，用来支承蜗杆蜗轮轴、圆锥齿轮轴的轴承，箱内还盛放一定量的润滑油。
形体结构: 箱壁四周是轴承孔，其上有油标螺孔、排油螺塞孔。箱体顶部的四个螺孔用于连接箱盖。底部有底板，上有四个安装孔。
轴承孔
*
⑵ 选择主视图
投射方向
主视图
比较A.B两方向
A
B
*
⑶ 选其它视图
选择移出断面表达支撑板断面的形状。
还需选择什么视图呢？
全剖的左视图
选择B向视图表达底板的形状。
B
A-A
A
A
B
视图方案一
*
视图方案二:
俯视图:B－B剖视,表达底板与支撑板断面的形状。
B-B
机械制图基础知识零件图
说明
均布 EQS
EQS为英语“均布”的缩 写，在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布”。
由其他 尺寸确 定的半 径R
图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
14
正方形 □
用细实线绘制，符号为
正方形，可标注在一个边长
14
的尺寸前面，也可引出标注
有关零件在加工、检验过程中应达到 的其他一些技术指标，如材料的热处理 要求等，通常作为技术要求写在标题栏 上方的空白处。
24
尺寸标注必须合理
所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 一、正确地选择基准
⒈ 设计基准 用以确定零件在部件中的位置的基准。
⒉ 工艺基准 用以确定零件在加工或测量时的基准。
12
加工位置 零件的安放位置 （轴、盘类）
⒉ 选主视图
工作位置 （支架、壳体类）
投射方向 能清楚地表达主要形体
⒊ 选其它视图
的形状特征
首先考虑表达主要
工件旋转
形体的其它视图，再补
全次要形体的视图。
⒋ 方案比较
车刀移动
车床
在多种方案中比较，择优。 加工轴
13
三、典型零件的视图表达
⒈ 支架类零件
装油杯孔
b
b
砂轮越程槽
砂轮
图中 Φ：槽的直径；b：槽宽 b ⒊ 钻孔端面
作用：避免钻孔偏斜和钻头折断。
90°
44
⒋ 凸台和凹坑
作用：减少机械加工量及保证两表面接触
良好。
凸台
凹坑
凹腔
凹槽 接触加工面
45
1.5 尺寸公差与配合
机械制图基础知识零件图
零件图上应反映加工工艺对零件结构的 各种要求。
一、 铸造工艺对零件结构的要求 ⒈ 铸造圆角
铸件表面相交处应有圆角，以免铸件冷 却时产生缩孔或裂纹，同时防止脱模时砂型 落砂。
缩孔
裂纹
39
过渡线 ：
由于铸造圆角的存在，使得铸件表面的 相贯线变得不明显，为了区分不同表面，以 过渡线的形式画出。
⑴ 两曲面相交
０ -+
过渡配合
间隙配合
０
基准轴的基本偏差代号为“h”。
在数字前。
34
结构名称 倒角 退刀槽
倒角、退刀槽的尺寸注法
尺寸标注方法
说明
45°倒角
非45°倒角
一般 45°倒角 按 “宽度×角度 ” 注出。
30°或60°倒 角应分别注出角 度和宽度。
一般按 “槽宽×槽深”或 “槽宽×直径”注 出。
35
结构名称 光孔
各类孔的尺寸注法
尺寸标注方法
说明
深度(符号“ ”) 为10 的4 个圆销孔
一、零件图的作用: 加工制造、检验、测量零件。
二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸 确定各部分的大小和位置。 ⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要 签署等。
11
1.2 零件图的视图选择
为满足生产的需要，零件图的一组视图
应视零件的功用及结构形状的不同而采用不 同的视图及表达方法。
⑵ 选择主视图 安放位置：符合加工位置，轴线水平放置。
投射方向：A向 通常采用全剖视图。
⑶ 选择其它视图
用左视图表达孔、槽的分布
情况。
A
23
A
24
1.3 零件图的尺寸标注与技术要求
一、 铸造工艺对零件结构的要求 ⒈ 铸造圆角
铸件表面相交处应有圆角，以免铸件冷 却时产生缩孔或裂纹，同时防止脱模时砂型 落砂。
缩孔
裂纹
39
过渡线 ：
由于铸造圆角的存在，使得铸件表面的 相贯线变得不明显，为了区分不同表面，以 过渡线的形式画出。
⑴ 两曲面相交
０ -+
过渡配合
间隙配合
０
基准轴的基本偏差代号为“h”。
在数字前。
34
结构名称 倒角 退刀槽
倒角、退刀槽的尺寸注法
尺寸标注方法
说明
45°倒角
非45°倒角
一般 45°倒角 按 “宽度×角度 ” 注出。
30°或60°倒 角应分别注出角 度和宽度。
一般按 “槽宽×槽深”或 “槽宽×直径”注 出。
35
结构名称 光孔
各类孔的尺寸注法
尺寸标注方法
说明
深度(符号“ ”) 为10 的4 个圆销孔
一、零件图的作用: 加工制造、检验、测量零件。
二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸 确定各部分的大小和位置。 ⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要 签署等。
11
1.2 零件图的视图选择
为满足生产的需要，零件图的一组视图
应视零件的功用及结构形状的不同而采用不 同的视图及表达方法。
⑵ 选择主视图 安放位置：符合加工位置，轴线水平放置。
投射方向：A向 通常采用全剖视图。
⑶ 选择其它视图
用左视图表达孔、槽的分布
情况。
A
23
A
24
1.3 零件图的尺寸标注与技术要求
机械制图基础知识零件图
48
例：一根轴的直径为500.008
基本尺寸: 50 最大极限尺寸: 50.008
思考并回答
最小极限尺寸: 49.992
零件合格的条件：
50.008≥实际尺寸≥ 49.992。
49
⒉ 尺寸偏差和尺寸公差
上偏差 = 最大极限尺寸－基本尺寸 代号： 孔为ES 轴为es
下偏差 = 最小极限尺寸－基本尺寸 代号： 孔为EI 轴为ei
A
B
+
CCD D E EF F FG
孔
零线
0-
G
H
JS J
K
M
N
P
R
S
Байду номын сангаас
T
UV
X Y Z ZA ZB
0
ZC
基本尺寸
基本尺寸
zc
0
+
-
m n p r s t u v x y z zazb 零线
c cd d
e
ef
f
fg
g
h
js j
k
轴
0
b
a
53
⒋ 配合
⑴ 配合的概念
配合： 基本尺寸相同的相互结合的孔和
轴的公差带之间的关系。 间隙或过盈:
26
例如：
设计基准
工艺基准
A
A
A－A
设计基准
27
二、注意尺寸标注的形式
28
三、主要的尺寸应直接注出
主要尺寸指影响产品性能、工作精度和 配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
错误！
29
例
例：一根轴的直径为500.008
基本尺寸: 50 最大极限尺寸: 50.008
思考并回答
最小极限尺寸: 49.992
零件合格的条件：
50.008≥实际尺寸≥ 49.992。
49
⒉ 尺寸偏差和尺寸公差
上偏差 = 最大极限尺寸－基本尺寸 代号： 孔为ES 轴为es
下偏差 = 最小极限尺寸－基本尺寸 代号： 孔为EI 轴为ei
A
B
+
CCD D E EF F FG
孔
零线
0-
G
H
JS J
K
M
N
P
R
S
Байду номын сангаас
T
UV
X Y Z ZA ZB
0
ZC
基本尺寸
基本尺寸
zc
0
+
-
m n p r s t u v x y z zazb 零线
c cd d
e
ef
f
fg
g
h
js j
k
轴
0
b
a
53
⒋ 配合
⑴ 配合的概念
配合： 基本尺寸相同的相互结合的孔和
轴的公差带之间的关系。 间隙或过盈:
26
例如：
设计基准
工艺基准
A
A
A－A
设计基准
27
二、注意尺寸标注的形式
28
三、主要的尺寸应直接注出
主要尺寸指影响产品性能、工作精度和 配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
错误！
29
例
机械制图基础知识(零件图)
明
圆锥销孔
圆锥销孔所标 注的尺寸是所配合 的圆锥销的公称直 径，而不一定是图 样中所画的小径或 大径。
37
38
1 .4
零 件 结 构 的 工 艺 性
零件图上应反映加工工艺对零件结构的 各种要求。
一、 铸造工艺对零件结构的要求 ⒈ 铸造圆角 铸件表面相交处应有圆角，以免铸件冷 却时产生缩孔或裂纹，同时防止脱模时砂型 落砂。
上偏差 = 50.008－50 = +0.008 下偏差 = 49.992－50 = -0.008 公差 = 0.008－(-0.008) = 0.016
公差恒为 正
50
公差带图：
上偏差
50 基本尺寸
＋ 0 －
公差带 +0.008 -0.008
+0.024 +0.008
下偏差
-0.006 -0.022
最大过盈
最小过盈
图例： 孔 轴
孔的公差带在轴 的公差带之下
56
③ 过渡配合 可能具有间隙或过盈的配合。
最大极限尺寸 最小极限尺寸
最小极限尺寸 最大极限尺寸
最大间隙 最大过盈
最大过盈
最大间隙
图例： 孔 轴
孔的公差带 与轴的公差 带相互交叠
57
⑶ 配合的基准制
① 基孔制
基本偏差为一定的孔的公差带, 与不同基本偏 差的轴的公差带形成各种不同配合的制度。
10
2×6 20
加工顺序：
①
36 45
8
②
③
④
32
六、应考虑测量方便
不好！
好！
不好！
好！
33
七、 其他常见结构及其尺寸注法
结构名称 均 布 EQS 由其他 尺寸确 定的半 径R 14 正方形 尺 寸 标 注 方 法
机械制图基础知识(零件图)
所谓合理就是标注尺寸时，既要 满足设计要求又要符合加工测量等工艺要 求。 一、正确地选择基准 ⒈ 设计基准 用以确定零件在部件中的位置的基准。 ⒉ 工艺基准 用以确定零件在加工或测量时的基准。
26
例如：
设计基准
工艺基准
A
A
设计基准
A－A
27
二、注意尺寸标注的形式
28
三、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度 和配合的尺寸。 非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
10
2×6 20
加工顺序：
①
36 45
8
②
③
④
32
六、应考虑测量方便
不好！
好！
不好！
好！
33
七、 其他常见结构及其尺寸注法
结构名称 均 布 EQS 由其他 尺寸确 定的半 径R 14 正方形 尺 寸 标 注 方 法
说
明
EQS为英语“均布”的缩 写，在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布” 。 图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
二、视图选择的方法及步骤
几何形体、结构 要分清主要、 次要形体 ⒈ 分析零件 功用 形状与功用有关 加工方法 形状与加工方法有关
13
加工位置 零件的安放位置 （轴、盘类） 工作位置 ⒉ 选主视图 （支架、壳体类） 投射方向 能清楚地表达主要形体 的形状特征 ⒊ 选其它视图 首先考虑表达主要形 体的其它视图，再补全 次要形体的视图。
零件图
1
组成机器的最 小单元称为零件。 根据零件的作 用及其结构, 通常 分为以下几类： ★ 轴类 ★ 盘类 ★ 箱体类 ★ 标准件
26
例如：
设计基准
工艺基准
A
A
设计基准
A－A
27
二、注意尺寸标注的形式
28
三、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度 和配合的尺寸。 非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
10
2×6 20
加工顺序：
①
36 45
8
②
③
④
32
六、应考虑测量方便
不好！
好！
不好！
好！
33
七、 其他常见结构及其尺寸注法
结构名称 均 布 EQS 由其他 尺寸确 定的半 径R 14 正方形 尺 寸 标 注 方 法
说
明
EQS为英语“均布”的缩 写，在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布” 。 图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
二、视图选择的方法及步骤
几何形体、结构 要分清主要、 次要形体 ⒈ 分析零件 功用 形状与功用有关 加工方法 形状与加工方法有关
13
加工位置 零件的安放位置 （轴、盘类） 工作位置 ⒉ 选主视图 （支架、壳体类） 投射方向 能清楚地表达主要形体 的形状特征 ⒊ 选其它视图 首先考虑表达主要形 体的其它视图，再补全 次要形体的视图。
零件图
1
组成机器的最 小单元称为零件。 根据零件的作 用及其结构, 通常 分为以下几类： ★ 轴类 ★ 盘类 ★ 箱体类 ★ 标准件
机械制图识图基本知识
机械制图识图基本知识(总16页) -本页仅作为预览文档封面，使用时请删除本页-机械制图识图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。
零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1 箱盖的零件图（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
标题栏技术要求（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二.零件图中的技术要求1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关系。
（1）尺寸公差1）尺寸以特定单位表示线性尺寸值的数值如图2所示图2 尺寸公差概念2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
3）实际尺寸通过测量获得的尺寸。
4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差，偏差可正可负。
6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。
尺寸公差永为正值例如：Φ20 ；其中Φ20为基本尺寸，为公差。
为上偏差，为下偏差。
和分别为最大最小极限尺寸。
7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。
8）标准公差极限与配合制中，所规定的任一公差。
机械制图基础知识-零件图详解
13
⑴ 分析形体、结构 由于轴上零件的固
定及定位要求，其形 状为阶梯形，并有键 槽。
⑵ 选择主视图 安放位置：
加工位置， 水平放置。
投射方向:
如图所示。
⑶ 选择其它视图 用断面图表达键槽结构
14
4、 盘类零件（如端盖） ⑴ 分析形体、结构 盘类零件主要由不同直径的同心圆柱面
所组成，其厚度相对于直径小得多，成盘 状，周边常分布一些孔、槽等。
由于加工时，尺寸 c、d、e 都会产 生误差，这样所有的误差都会积累到尺 寸 b上，不能保证尺寸 b 的精度要求。
23
16 10 8
五、应尽量符合加工顺序
1×45°
加工顺序：
2×6 20
36 45
①
②
③
④
24
六、应考虑测量方便
不好！
好！
不好！
好！
25
七、 其他常见结构及其尺寸注法
结构名称 尺 寸 标 注 方 法
5
加工位置 零件的安放位置 （轴、盘类）
⒉ 选主视图
工作位置 （支架、壳体类）
投射方向 能清楚地表达主要形体
⒊ 选其它视图
的形状特征
首先考虑表达主要形
工件旋转
体的其它视图，再补全 次要形体的视图。
⒋ 方案比较
车刀移动
车床
在多种方案中比较，择优。 加工轴
6
三、典型零件的视图表达
⒈ 支架类零件
装油杯孔
二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸 确定各部分的大小和位置。 ⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要 签署等。
3
1.2 零件图的视图选择
⑴ 分析形体、结构 由于轴上零件的固
定及定位要求，其形 状为阶梯形，并有键 槽。
⑵ 选择主视图 安放位置：
加工位置， 水平放置。
投射方向:
如图所示。
⑶ 选择其它视图 用断面图表达键槽结构
14
4、 盘类零件（如端盖） ⑴ 分析形体、结构 盘类零件主要由不同直径的同心圆柱面
所组成，其厚度相对于直径小得多，成盘 状，周边常分布一些孔、槽等。
由于加工时，尺寸 c、d、e 都会产 生误差，这样所有的误差都会积累到尺 寸 b上，不能保证尺寸 b 的精度要求。
23
16 10 8
五、应尽量符合加工顺序
1×45°
加工顺序：
2×6 20
36 45
①
②
③
④
24
六、应考虑测量方便
不好！
好！
不好！
好！
25
七、 其他常见结构及其尺寸注法
结构名称 尺 寸 标 注 方 法
5
加工位置 零件的安放位置 （轴、盘类）
⒉ 选主视图
工作位置 （支架、壳体类）
投射方向 能清楚地表达主要形体
⒊ 选其它视图
的形状特征
首先考虑表达主要形
工件旋转
体的其它视图，再补全 次要形体的视图。
⒋ 方案比较
车刀移动
车床
在多种方案中比较，择优。 加工轴
6
三、典型零件的视图表达
⒈ 支架类零件
装油杯孔
二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸 确定各部分的大小和位置。 ⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要 签署等。
3
1.2 零件图的视图选择
机械制图基础知识(零件图)_图文
过渡线不与 圆角轮廓接触 铸造圆角
过渡线
40
⑵ 两等直径圆柱相交
铸造圆角
切点附近断开
⑶平面与平面、平面与曲面过渡线画法
A
过渡圆弧与A处 圆角弯向一致
41
⑷ 圆柱与肋板组合时过渡线的画法
从这点开始有曲线
相交
相切
相交
相切
42
⒉ 拔模斜度
铸件在内外壁沿起模方向 应有斜度, 称为拔模斜度。当 斜度较大时，应在图中表示出 来，否则不予表示。
轴承座的工作位置。
● 投射方向
主视图表达了零件的 主要部分：轴承孔的形 状特征，各组成部分的 相对位置，三个螺钉孔 ，凸台也得到了表达。
主视图
轴承座
16
⑷ 方案比较
视图方案二:
A－A
将方案一的主视图 和左视图位置对调。
俯视图选用B－B剖 视表达底板与支撑板 断面及肋板断面的形 状。
C向局部视图表达 上面凸台的形状。
一、零件图的作用: 加工制造、检验、测量零件。
二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸 确定各部分的大小和位置。 ⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要 签署等。
11
1.2 零件图的视图选择
为满足生产的需要，零件图的一组视图
应视零件的功用及结构形状的不同而采用不 同的视图及表达方法。
如：轴套
一个视图即可
10 18
25
12
一、视图选择的要求:
⒈ 完全 零件各部分的结构、形状及其相 对位置表达完全且唯一确定。
⒉ 正确 视图之间的投影关系及表达方法 要正确。
⒊ 清楚 所画图形要清晰易懂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B－B
俯视图前后方向
较长，图纸幅面安排
欠佳。
精品课件
C
A
A C
轴承18座
视图方案三:
C A
主视图
A－A
俯视图采用
B－B剖视图，
其余视图同方案 B
B
一。
比较、分析 三个方案，选第 三方案较好。
A B－B
精品课件
C
19
2、箱体类零件
箱体类零件主要用来支承、包容和保护运动零件或其他 零件，其内部有空腔、孔等结构，形状比较复杂。要有基本 视图，并适当配以剖视、断面图等表达方法才能完整、清晰 地表达它们的内外结构形状
箱体类零件加工 位置多变，选择主视 图时，主要考虑形状 特征或工作位置。
精品课件
20
3、 轴类零件
轴套类零件结构的主体部分大多是同轴回转体,它们一般起 支承转动零件、传递动力的作用，因此，常带有键槽、轴肩、 螺蚊及退刀槽或砂轮越程槽等结构。
这类零件主要在车床上加工，所以，主视图按加工位置 选择。画图时，将零件的轴线水平放置，便于加工时读图看 尺寸。根据轴套类零件的结构特点，配合尺寸标注,一般只用 一个基本视图表示。零件上的一些细部结构，通常采用断面、 局部剖视、局部放大等表达方法表示
选择移出断面表 达支撑板断面及肋板 断面的形状。
C向局部视图表 达上面凸台的形状。
A D
D
B－B C
精品课件
视图方案一
轴1承7 座
⑷ 方案比较
视图方案二:
A－A
将方案一的主视 图和左视图位置对调。
俯视图选用B－B 剖视表达底板与支撑 板断面及肋板断面的 形状。
C向局部视图表达 上面凸台的形状。
B
B
⒈ 支架类零件
装油杯孔
螺钉孔
轴 承 座
轴承孔 肋板 支撑板
底版
端盖 轴承
轴 承 座
齿轮 轴
轴 承 座
⑴ 分析零件 功用：支撑轴及轴上零件。
轴承座功用图
形体：轴承孔、底版、支撑板、肋板等。
结构：分析四部分主要形体的相对位置关系。
支撑板外侧及肋板左右两面与轴承孔外表面
相交等。
精品课件
15
⑵ 选择主视图
加工方法 形状与加工方法有关
精品课件
13
加工位置
零件的安放位置 （轴、盘类）
⒉ 选主视图
工作位置 （支架、壳体类）
投射方向 能清楚地表达主要形体
⒊ 选其它视图
的形状特征
工件旋转
首先考虑表达主要
形体的其它视图，再补
全次要形体的视图。
⒋ 方案比较
车刀移动
在多种方案中比较，择优。
车床
加工轴
精品课件
14
三、典型零件的视图表达
有关零件在加工、检验过程中应达到 的其他一些技术指标，如材料的热处理 要求等，通常作为技术要求写在标题栏 上方的空白处。
精品课件
25
尺寸标注必须合理
所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 一、正确地选择基准
⒈ 设计基准 用以确定零件在部件中的位置的基准。
⒉ 工艺基准 用以确定零件在加工或测量时的基准。
⑵ 选择主视图 安放位置：符合加工位置，轴线水平放置。
投射方向：A向 通常采用全剖视图。
⑶ 选择其它视图
用左视图表达孔、槽的分布
情况。
A
精品课件
23
精品课件
A
24
1.3 零件图的尺寸标注与技术要求
在零件图上需标注如下内容： 1. 加工制造零件所需的全部尺寸。 2. 零件表面的粗糙度要求。 ⒊ 尺寸公差和形状位置公差。
零件图
精品课件
1
组成机器的最 小单元称为零件。
根据零件的作 用及其结构, 通 常分为以下几类：
★ 轴类 ★ 盘类 ★ 箱体类 ★ 标准件
螺栓
箱盖 端盖
齿
轮
齿
轮
箱体
轴
滚动轴承
齿轮减速箱
精品课件
2
精品课件
3
精品课件
4
精品课件
5
精品课件
6
精品课件
7
精品课件
8
精品课件
9
精品课件
10
1.1 零 件 图 的 作 用 与 内 容 表达单个零件的图样称 为零件图。
ce d b
错误！
c
d
b
正确！
长度方向的尺寸 b、c、 e 、d 首尾 相接，构成一个封闭的尺寸链。
由于加工时，尺寸 c、d、e 都会产 生误差，这样所有的误差都会积累到尺 寸 b上，不能保证尺寸 b 的精度要求。
精品课件
31
16 10 8
五、应尽量符合加工顺序
1×45°
加工顺序：
2×6 20
36 45
如：轴套
一个视图即可
10 18
25
精品课件
12
一、视图选择的要求:
⒈ 完全 零件各部分的结构、形状及其相 对位置表达完全且唯一确定。
⒉ 正确 视图之间的投影关系及表达方法 要正确。
⒊ 清楚 所画图形要清晰易懂。
二、视图选择的方法及步骤
几何形体、结构 要分清主要、 次要形体
⒈ 分析零件 功用 形状与功用有关
● 零件的安放位置
轴承座的工作位置。
● 投射方向
主视图表达了零件 的主要部分：轴承孔的 形状特征，各组成部分 的相对位置，三个螺钉 孔，凸台也得到了表达。
主视图
精品课件
轴承座 16
⑶ 选其它视图
C
A
A－A
选全剖的左视图, 表达轴承孔还的需内选择部什结
构及肋板形么状视。图呢？
选择 D向视图表
B
B
达底板的形状。
一、零件图的作用: 加工制造、检验、测量零件。
二、零件图的内容:
⒈ 一组视图 表达零件的结构形状。
⒉ 完整的尺寸 确定各部分的大小和位置。
⒊ 技术要求 加工、检验达到的技术指标。
⒋ 标题栏 零件名称、材料及必要
签署等。
精品课件
11
1.2 零件图的视图选择
为满足生产的需要，零件图的一组视图 应视零件的功用及结构形状的不同而采用不 同的视图及表达方法。
精品课件
26
例如：
设计基准
工艺基准
A
A
A－A
设计基准
精品课件
27
二、注意尺寸标注的形式
精品课件
28
三、主要的尺寸应直接注出
主要尺寸指影响产品性能、工作精度和 配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
精品课件
错误！
29
例
精品课件
30
四、避免出现封闭的尺寸链
①
②
③
精品课件
④
32
六、
好！
33
七、 其他常见结构及其尺寸注法
结构名称 尺 寸 标 注 方 法
说明
均布
EQS
由其他 尺寸确 定的半 径R
EQS为英语“均布”的 缩 写，在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布” 。 图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
精品课件
21
⑴ 分析形体、结构 由于轴上零件的固
定及定位要求，其形 状为阶梯形，并有键 槽。
⑵ 选择主视图 安放位置：
加工位置， 水平放置。
投射方向:
如图所示。
⑶ 选择其它视图 用断面图表达键槽结构
精品课件
22
4、 盘类零件（如端盖） ⑴ 分析形体、结构 盘类零件主要由不同直径的同心圆柱面 所组成，其厚度相对于直径小得多，成盘状， 周边常分布一些孔、槽等。
