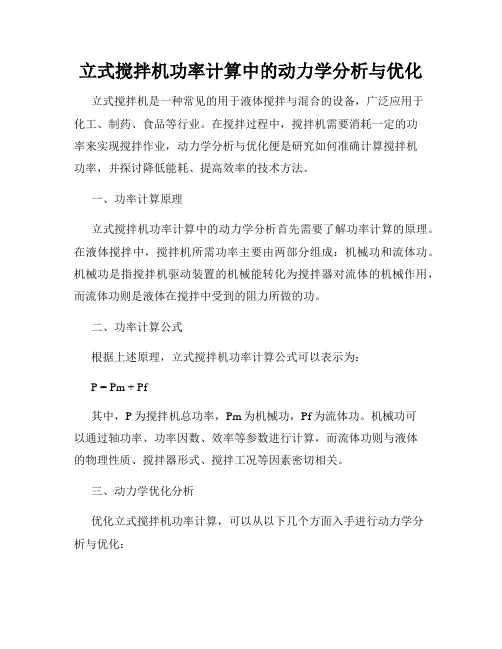

立式搅拌机功率计算中的动力学分析与优化立式搅拌机是一种常见的用于液体搅拌与混合的设备,广泛应用于化工、制药、食品等行业。
在搅拌过程中,搅拌机需要消耗一定的功率来实现搅拌作业,动力学分析与优化便是研究如何准确计算搅拌机功率,并探讨降低能耗、提高效率的技术方法。
一、功率计算原理立式搅拌机功率计算中的动力学分析首先需要了解功率计算的原理。
在液体搅拌中,搅拌机所需功率主要由两部分组成:机械功和流体功。
机械功是指搅拌机驱动装置的机械能转化为搅拌器对流体的机械作用,而流体功则是液体在搅拌中受到的阻力所做的功。
二、功率计算公式根据上述原理,立式搅拌机功率计算公式可以表示为:P = Pm + Pf其中,P为搅拌机总功率,Pm为机械功,Pf为流体功。
机械功可以通过轴功率、功率因数、效率等参数进行计算,而流体功则与液体的物理性质、搅拌器形式、搅拌工况等因素密切相关。
三、动力学优化分析优化立式搅拌机功率计算,可以从以下几个方面入手进行动力学分析与优化:1. 搅拌器设计优化:搅拌器设计的形状、尺寸、速度等参数会直接影响机械功的大小,通过合理设计搅拌器,可以减小机械功的损耗。
2. 流体性质优化:通过调整液体的粘度、密度、温度等物理性质,可以减小流体功的损耗,提高搅拌效率。
3. 工况参数优化:合理控制搅拌机的转速、搅拌时间、液位高度等工况参数,可以有效降低功率消耗,提高生产效率。
四、优化效果与应用动力学分析与优化立式搅拌机功率计算,可以有效减少能耗、提高效率,降低生产成本,提高产品质量。
在实际应用中,通过合理选择搅拌机设备、优化搅拌条件等措施,可以实现动力学分析与优化的目标,为生产过程带来显著的经济和环保效益。
综上所述,立式搅拌机功率计算中的动力学分析与优化是一项重要的课题,通过深入研究和实践操作,可以实现降低能耗、提高效率的目标,为搅拌工艺的稳定运行和持续发展提供支持和保障。
有关充气式机械搅拌320m3浮选机的研究320m3浮选机里面各项配置,不论是双气缸液位自动控制和充氣量控制系统,都具有很好的性能,能够配合液面控制协同进行作业,适用于给矿量大、矿浆波动量大且频繁等工况,可满足不同浮选工艺要求,真正称得上大型浮选设备的称号。
标签:充气式机械搅拌;320m3浮选机;工作原理对于大型设备的研究,一直受到我国的关注,也是我国重点关注的重点研究项目,我国研制成功的320m3充气机械搅拌式浮选机,充分体现了大型设备的高端技术,具有其独特性,它的成功研制证明了采用浮选机内平均叶轮搅拌雷诺数相等、从逐步回归角度出发和相似放大为核心的方式,进行外推浮选设备放大理论和方法,是符合浮选机制造原理,并且具有促进作用的。
这一研发成功,也表明我国掌握了浮选设备大型化关键技术,跻身与掌握此技术的少数国家之一的行列1 充气机械搅拌式浮选机的主要特点对于大型设备的研究,是各国的重点,而各国充气式机械搅拌浮选机的研究越来越重视,它具有以下特点。
第一,从浮选速度来说,由于在设计槽的时候是直流形式,所以,可以更好地促进矿浆通过力度。
第二,具有调节充气量的功能,而且外部具有特设的鼓风机,主要是提供气流,扩大气流调节范围。
第三,由于材料以及工艺加工精细,设备本身小巧玲珑,具有质量轻、占地面积小的特点。
第四,在外形设计方面,主要是锥型为主,这样搅拌物就可以垂直进行大范围的循环,使得浮选槽的搅拌能力大大增强,这样更加有利于冲力量大,状大且粗重的铜矿物,保证矿粒悬浮而不易沉槽。
第五,这种设备叶轮可以用于循环矿浆和弥散空气中,即使在深槽浮选机的叶轮中,也可在低转速下工作,因此,极大地减轻了对搅拌器的磨损,也可以保证矿浆液面呈现平稳的状况。
第六,由于此种类型的浮选机对叶轮与盖板间的轴向和径向间隙的选机大,而且也没有特别精确地要求,所以,安装和调整起来都十分容易。
2 充气机械搅拌式浮选机的工作原理此大型设备,主要是利用垂直循环装置和设备中的低压鼓风机来加强空气的压入,这样可可大大提高浮选的效率。

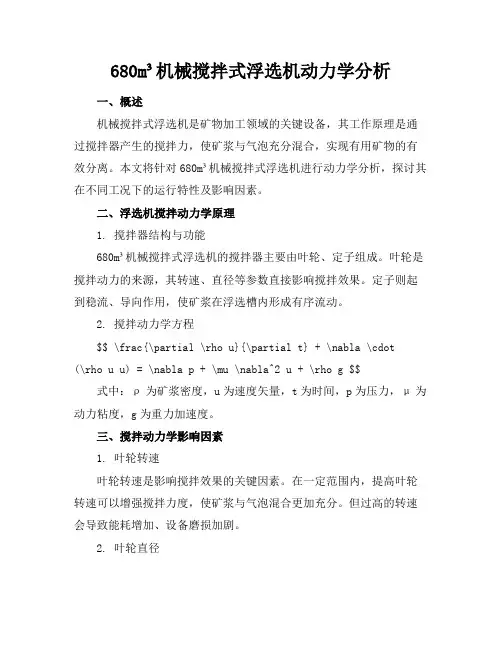

680m³机械搅拌式浮选机动力学分析一、概述机械搅拌式浮选机是矿物加工领域的关键设备,其工作原理是通过搅拌器产生的搅拌力,使矿浆与气泡充分混合,实现有用矿物的有效分离。
本文将针对680m³机械搅拌式浮选机进行动力学分析,探讨其在不同工况下的运行特性及影响因素。
二、浮选机搅拌动力学原理1. 搅拌器结构与功能680m³机械搅拌式浮选机的搅拌器主要由叶轮、定子组成。
叶轮是搅拌动力的来源,其转速、直径等参数直接影响搅拌效果。
定子则起到稳流、导向作用,使矿浆在浮选槽内形成有序流动。
2. 搅拌动力学方程$$ \frac{\partial \rho u}{\partial t} + \nabla \cdot(\rho u u) = \nabla p + \mu \nabla^2 u + \rho g $$式中:ρ为矿浆密度,u为速度矢量,t为时间,p为压力,μ为动力粘度,g为重力加速度。
三、搅拌动力学影响因素1. 叶轮转速叶轮转速是影响搅拌效果的关键因素。
在一定范围内,提高叶轮转速可以增强搅拌力度,使矿浆与气泡混合更加充分。
但过高的转速会导致能耗增加、设备磨损加剧。
2. 叶轮直径叶轮直径决定了搅拌器的功率消耗和矿浆循环量。
适当增大叶轮直径,可以提高矿浆循环速度,增强搅拌效果。
然而,叶轮直径过大,会导致矿浆流动紊乱,降低浮选效果。
3. 槽体结构槽体结构对矿浆流动状态和气泡分布具有显著影响。
合理的槽体结构应保证矿浆在槽内充分混合,减少短路现象,提高浮选效率。
四、结论1. 叶轮转速、直径和槽体结构是影响浮选机搅拌效果的主要因素;2. 适当调整叶轮参数和优化槽体结构,可以提高浮选机的分离效率;3. 在实际生产过程中,应根据矿石性质和工艺要求,合理选择和调整浮选机参数,以实现高效、稳定的浮选效果。
五、动力学分析在实际操作中的应用1. 操作参数优化在实际操作中,动力学分析帮助我们更好地理解浮选机的工作原理,从而指导操作人员对关键参数进行优化。

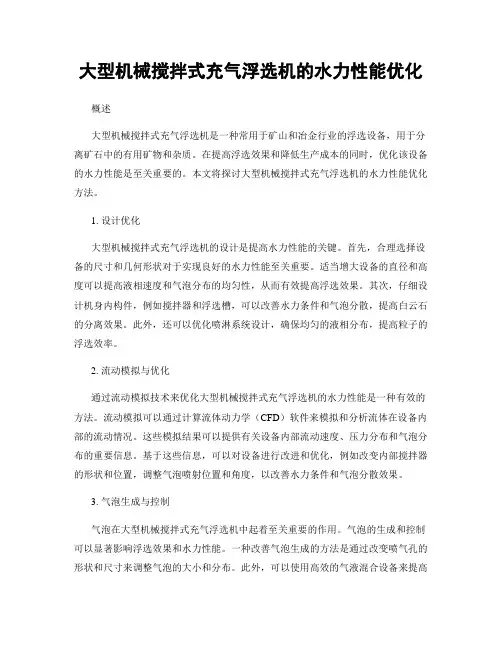

大型机械搅拌式充气浮选机的水力性能优化概述大型机械搅拌式充气浮选机是一种常用于矿山和冶金行业的浮选设备,用于分离矿石中的有用矿物和杂质。
在提高浮选效果和降低生产成本的同时,优化该设备的水力性能是至关重要的。
本文将探讨大型机械搅拌式充气浮选机的水力性能优化方法。
1. 设计优化大型机械搅拌式充气浮选机的设计是提高水力性能的关键。
首先,合理选择设备的尺寸和几何形状对于实现良好的水力性能至关重要。
适当增大设备的直径和高度可以提高液相速度和气泡分布的均匀性,从而有效提高浮选效果。
其次,仔细设计机身内构件,例如搅拌器和浮选槽,可以改善水力条件和气泡分散,提高白云石的分离效果。
此外,还可以优化喷淋系统设计,确保均匀的液相分布,提高粒子的浮选效率。
2. 流动模拟与优化通过流动模拟技术来优化大型机械搅拌式充气浮选机的水力性能是一种有效的方法。
流动模拟可以通过计算流体动力学(CFD)软件来模拟和分析流体在设备内部的流动情况。
这些模拟结果可以提供有关设备内部流动速度、压力分布和气泡分布的重要信息。
基于这些信息,可以对设备进行改进和优化,例如改变内部搅拌器的形状和位置,调整气泡喷射位置和角度,以改善水力条件和气泡分散效果。
3. 气泡生成与控制气泡在大型机械搅拌式充气浮选机中起着至关重要的作用。
气泡的生成和控制可以显著影响浮选效果和水力性能。
一种改善气泡生成的方法是通过改变喷气孔的形状和尺寸来调整气泡的大小和分布。
此外,可以使用高效的气液混合设备来提高气泡生成效率。
另外,使用适当的气泡控制装置,例如分离器和除泥器,可以有效控制气泡在设备中的停留时间和分布,并提高浮选效果。
4. 应用新型材料应用于大型机械搅拌式充气浮选机的新型材料也可以提高其水力性能。
例如,采用耐磨、耐腐蚀的材料制造设备,可以延长设备的使用寿命,并降低维护成本。
此外,使用具有低表面张力的液体可以提高气泡的稳定性和持久性,从而改善浮选效果。
5. 系统参数优化除了设备本身的优化外,优化大型机械搅拌式充气浮选机的系统参数也是提高水力性能的关键。

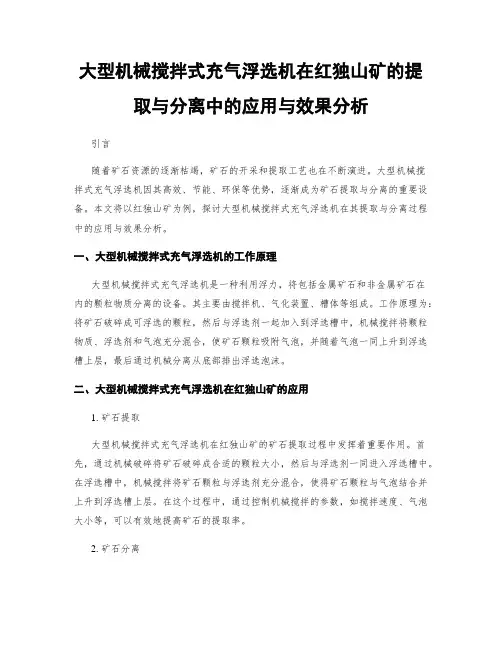

大型机械搅拌式充气浮选机在红独山矿的提取与分离中的应用与效果分析引言随着矿石资源的逐渐枯竭,矿石的开采和提取工艺也在不断演进。
大型机械搅拌式充气浮选机因其高效、节能、环保等优势,逐渐成为矿石提取与分离的重要设备。
本文将以红独山矿为例,探讨大型机械搅拌式充气浮选机在其提取与分离过程中的应用与效果分析。
一、大型机械搅拌式充气浮选机的工作原理大型机械搅拌式充气浮选机是一种利用浮力,将包括金属矿石和非金属矿石在内的颗粒物质分离的设备。
其主要由搅拌机、气化装置、槽体等组成。
工作原理为:将矿石破碎成可浮选的颗粒,然后与浮选剂一起加入到浮选槽中,机械搅拌将颗粒物质、浮选剂和气泡充分混合,使矿石颗粒吸附气泡,并随着气泡一同上升到浮选槽上层,最后通过机械分离从底部排出浮选泡沫。
二、大型机械搅拌式充气浮选机在红独山矿的应用1. 矿石提取大型机械搅拌式充气浮选机在红独山矿的矿石提取过程中发挥着重要作用。
首先,通过机械破碎将矿石破碎成合适的颗粒大小,然后与浮选剂一同进入浮选槽中。
在浮选槽中,机械搅拌将矿石颗粒与浮选剂充分混合,使得矿石颗粒与气泡结合并上升到浮选槽上层。
在这个过程中,通过控制机械搅拌的参数,如搅拌速度、气泡大小等,可以有效地提高矿石的提取率。
2. 矿石分离大型机械搅拌式充气浮选机在红独山矿的矿石分离过程中也起到了关键作用。
通过控制浮选机槽体中泡沫高度的调节,可以实现对不同密度的矿石的分离。
较为轻的矿石颗粒将随着泡沫上升排出,而较重的矿石颗粒则会沉积到底部被排除。
这样,便实现了矿石的分离,使得不同质量的矿石得以分别收集。
三、大型机械搅拌式充气浮选机在红独山矿的效果分析1. 提取效果大型机械搅拌式充气浮选机在红独山矿的矿石提取中取得了显著的效果。
首先,通过机械搅拌的方式,使得浮选剂与矿石颗粒充分混合,提高了浮选的吸附效率。
其次,机械搅拌促进了气泡的生成和分散,增加了气泡对矿石颗粒的吸附能力,提高了矿石的浮选速度和浮选率。

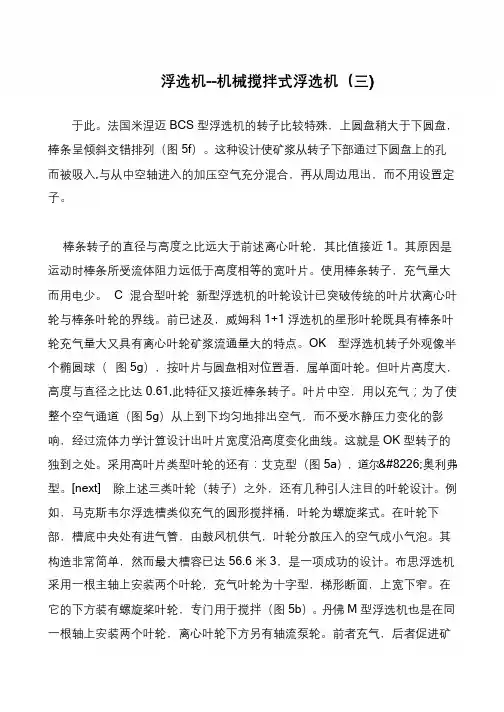

书山有路勤为径,学海无涯苦作舟浮选机--机械搅拌式浮选机(三)于此。
法国米涅迈BCS 型浮选机的转子比较特殊,上圆盘稍大于下圆盘,棒条呈倾斜交错排列(图5f)。
这种设计使矿浆从转子下部通过下圆盘上的孔而被吸入,与从中空轴进入的加压空气充分混合,再从周边甩出,而不用设置定子。
棒条转子的直径与高度之比远大于前述离心叶轮,其比值接近1。
其原因是运动时棒条所受流体阻力远低于高度相等的宽叶片。
使用棒条转子,充气量大而用电少。
C 混合型叶轮新型浮选机的叶轮设计已突破传统的叶片状离心叶轮与棒条叶轮的界线。
前已述及,威姆科1+1 浮选机的星形叶轮既具有棒条叶轮充气量大又具有离心叶轮矿浆流通量大的特点。
OK 型浮选机转子外观像半个椭圆球(图5g),按叶片与圆盘相对位置看,属单面叶轮。
但叶片高度大,高度与直径之比达0.61,此特征又接近棒条转子。
叶片中空,用以充气;为了使整个空气通道(图5g)从上到下均匀地排出空气,而不受水静压力变化的影响,经过流体力学计算设计出叶片宽度沿高度变化曲线。
这就是OK 型转子的独到之处。
采用高叶片类型叶轮的还有:艾克型(图5a),道尔•奥利弗型。
[next] 除上述三类叶轮(转子)之外,还有几种引人注目的叶轮设计。
例如,马克斯韦尔浮选槽类似充气的圆形搅拌桶,叶轮为螺旋桨式。
在叶轮下部,槽底中央处有进气管,由鼓风机供气,叶轮分散压入的空气成小气泡。
其构造非常简单,然而最大槽容已达56.6 米3,是一项成功的设计。
布思浮选机采用一根主轴上安装两个叶轮,充气叶轮为十字型,梯形断面,上宽下窄。
在它的下方装有螺旋桨叶轮,专门用于搅拌(图5b)。
丹佛M 型浮选机也是在同一根轴上安装两个叶轮,离心叶轮下方另有轴流泵轮。
前者充气,后者促进矿。
2009年第3期煤矿机电・5l・
机械搅拌式浮选机的流体动力学分析冰
徐振法1,韩伟2
(1.安徽工程科技学院机械工程系,安徽芜湖241000;2.兰州理工大学流体动力与控制学院,甘肃兰州730050
摘要:利用计算流体动力学分析软件Fluent模拟计算机械搅拌式浮选机的内部流场。
计算结果标明,矿浆在槽体内螺旋上升和螺旋下降的循环流动,存在流动死区和短路现象,湍流强度分布呈现对称性,最大湍流强度出现在叶片流道内,进出口对其影响不大。
关键词:计算流体动力学;浮选机;数值计算;内部流场
中图分类号:TD456文献标识码:B文章编号:I{301—0874(200903-0051—02
CFD Analysis of Mechano—mixed Floating Cell
XU Zhen-fal,HAN Wei2
(1.Department of Mechanical Engineering,Anhui University of Technology and Science,Wuhu241000,China;
2.School of Fluid Power and Control nzhou University of Technology,Lanzhou730050,China Abstract:The flow field in the mechano—mixed floating cell is simulated by computational fluid dynamics software Fluent.The results indicate,the pulp in floating cell is circulating with spiral uprising and downbeat vortex.The flows have dead space and short-circuit.The distribution of turbulent strength appears symmetry property and its maximum appears in the flow channels of blade,and the inlet and outlet influences are very weak.
Keywords:CFD(Computational Fluid Dynamics;floating cell;numerical simulation;inner flow field
浮选机是选煤厂的重要设备,我国国产浮选机
的规格、性能已基本达到世界先进水平‘1l。
本文利
用CFD软件Fluent对充气机械搅拌式浮选机槽内
固液两相湍流流动进行了数值模拟,得到了浮选机
槽内的速度场分布、湍流强度分布等信息,并作详细
分析。
1建立模型和划分网格
机械搅拌式浮选机结构比较复杂,利用Pm/E 软件建立流道三维实体模型,并对结构进行局部简化。
流道分为进口段、叶片流道、定子流道和槽体四个计算区域。
利用ICEM—CFD软件划分网格,如图1所示。
2控制方程
采用标准K.£双方程湍流模型,计算浮选槽内
宰安徽省科技攻关项目(编号:06012095B;
安徽工程科技学院青年基金资助项目(编号:2007YQ029的固液两相湍流流动,其控制方程组如下:
丝:0(1
Oxj、’瓦Oui—l ag。
+o¨xj(t,¨’瓦OUi--2
8
P
Ox3
F叫
D下
I。
u。
V‘7
a菇i矿‘。
J
(2
而DK=毒【(u+孑v一,a刈K1+ 而2瓦【lu+孑。
,缸。
j+
薏¨詈+蓍一争。
K卜占
c3,
万方数据
・52・煤矿机电2009年第3期
瓦D6=爿(一叫嘶,1+
c。
簧【气K(詈+警一争护】一c砬妄c4,
式中:Ⅱ;为速度张量;r为时间,s;p为介质密度,kg/m3.p为相对压力,Pa;D为全导数,历D=善+吩羞;岛=【01,,fi刊=j;t,为运动粘滞系数,m2/s;l,t为动力粘滞系数,N・
s/m2。
常数分别为:气=0.09,c最= 0.09,盯j【=1.0,矿。
=1.3,c。
l=1.44,c正=1.92。
3计算结果分析
(1运动迹线
图2是矿粒的运动迹线图,以叶轮和定子系统为分界,槽内有上、下两个循环结构。
上部循环比较大,下部循环的迹线较密。
下部是强烈的搅拌区,中间是相对平稳的分离区,上部是稳定的泡沫层,这样的分布正好符合浮选的要求心]。
矿浆在槽内作上升和下降的旋转运动,能与气泡充分接触和碰撞,不会沉积堵塞出口。
豳2矿粒运动迹线圈
(2矿粒分布
机械搅拌式浮选机叶轮将矿浆甩出,通过定子,进入槽内进行搅拌。
分析槽内的矿粒分布,可对相应零件进行磨损预测。
定子表面的矿粒分布并不均匀,在定子上部和下部的进口处,矿粒比较集中,可以定性判断定子的这些部位磨损比较严重∞J。
(3速度场分布
图3是叶轮和定子系统的速度场分布图。
说明叶轮有很好的自吸性能,在叶轮和定子中间的区域内矢量分布紊乱,可使搅拌更为均匀,能够产生气泡,使气泡和矿粒吸附‘4|。
发现在定子上部有一个死区,矿浆从叶轮流出,碰到定子固定板后被迫向上流动,与向下环流的矿浆相遇,形成漩涡,影响浮选效率。
应适当调整叶轮和定子的间隙,以消除死区。
还发现有一部分矿浆从定子流出后直接通过出口流出浮选槽。
因此应降低出口高度,避免短路发生㈣。
图3叶轮与定子系统速度场分布图
(4湍流强度分布
浮选槽底部的湍流强度明显高于槽的上部,湍流强度最大值出现在叶片流道区域内,槽内湍流强度分布对称,进出口影响不大‘引。
4结论
利用计算流体动力学分析软件可以模拟计算浮选机内部流场。
机械搅拌式浮选机槽内的循环流动,使矿浆在槽内停留时间延长。
部分矿浆直接流向出口,造成短路,降低出口高度可以改进。
定子上部存在一个流动死区。
槽体内湍流强度分布呈现对称性,最大湍流强度出现在叶片流道内。
参考文献:
[1]徐晓军,牛福生,宫磊.我国浮选机研究现状与发展趋势[J].
云南冶金2002(6.
[2]沈政昌,刘振春,卢世杰,等.KYF-50充气机械搅拌式浮选机
研制[M].矿冶2001(3.
【3]陈文义,姜楠,王振东.流体力学在选矿中的应用[J].力学与实践,2004(5.
[4]林建.双流态微泡浮选机气液两相流测试结果分析[J].煤炭
加工与综合利用,2007(5.
[5]郭晟。
李浙昆.气泡发生器内三相流动数值模拟[J].机电工
程技术,2007(3.
[6]曾克文,余永富.浮选矿浆紊流强度对矿物浮选的影响[J].
金属矿山,2000(9.
作者简介:徐振法(1981一,男,讲师。
2007年毕业于兰州理工大学(硕士学位,现主要从事水力机械设计理论及内部流动规律研究,发表论文3篇。
(收稿日期:2009—02—20;责任编辑:陶驰东万方数据。
