同步缸同步回路同步缸同步回路是指在多缸发动机中,通过控制每个缸的燃油喷射时机和喷射量,使各个缸的工作状态同步,以实现发动机的平稳运行和最佳性能表现。
同步缸同步回路是现代发动机管理系统中的重要组成部分,它的作用不仅仅是为了平稳的工作,更是为了提高发动机的燃烧效率和减少排放。
在传统的机械燃油喷射系统中,同步缸同步回路的实现主要依靠机械传动和机械调整。
但随着电子控制技术的发展,电控燃油喷射系统逐渐取代了传统的机械系统。
电控燃油喷射系统通过传感器感知各个缸的工作状态,并将这些信息传输给发动机控制单元(ECU),由ECU来控制燃油喷射的时机和喷射量,从而实现同步缸的目的。
同步缸同步回路的核心是发动机控制单元(ECU)。
ECU是一台专门设计的计算机,它根据从各个传感器获得的信息,比如曲轴位置、氧气含量、进气温度等,来计算出每个缸的工作状态,并控制相应的燃油喷射。
在ECU的控制下,每个缸的燃油喷射时机和喷射量可以精确地控制,从而使各个缸的工作状态同步。
这样就能够避免因为某个缸的工作不正常而引起整个发动机的不平衡和性能下降。
同步缸同步回路的关键在于控制燃油喷射的时机和喷射量。
燃油喷射的时机是指燃油喷射开始的时间,喷射量是指每次喷射的燃油量。
通过精确地控制这两个参数,可以使各个缸的燃烧过程更加均匀和稳定。
这有助于提高发动机的燃烧效率,减少燃料消耗和排放物的产生。
同步缸同步回路的实现离不开各种传感器的支持。
传感器可以感知各个缸的工作状态,比如曲轴位置传感器可以感知曲轴的转动角度和位置,氧气传感器可以感知排气中氧气的含量,进气温度传感器可以感知进气温度的变化等。
这些传感器将感知到的信息传输给ECU,由ECU根据这些信息来进行燃油喷射的控制。
同步缸同步回路的优势在于能够使发动机的运行更加平稳和高效。
通过精确地控制燃油喷射时机和喷射量,可以避免因为某个缸的工作不正常而引起的震动、噪音和能量损失。
同时,同步缸同步回路还可以提高发动机的燃烧效率,减少燃料的消耗和排放物的产生,从而达到节能减排的目的。
液压同步回路1)机械联结同步回路用机械构件将液压缸的运动件联结起来,可实现多缸同步。
本回路是用齿轮齿条机构将两缸的活塞杆联结起来,也可以用刚性梁,杆机构等联结。
机械联结同步,简单、可靠,同步精度取决于机构的制造精神和刚性。
缺点是偏载不能太大,否则易卡住。
(2)用分流阀的同步回路当换向阀A与C均置于左位时,两液压缸活塞同步上升,换向阀A与C均置于右位时,两缸活塞同步下降。
分流阀只能保证速度同步,而不能做到位置同步。
因为它是靠提供相等的流量使液压缸同步的。
使用分流阀同步,可不受偏载影响,阀内压降较大,一般不宜用于低压系统。
(3)用分流集流阀的同步回路使用分流集流阀,既可以使两液压缸的进油流量相等,也可以使两缸的回油量相等,从而液压缸往返均同步。
为满足液压缸的流量需要,可用两个分流集流阀并联,本回路即是。
分流集流阀亦只能保证速度同步,同步精度一般为2~5%。
(4)用计量阀的同步回路计量阀需要电动机带动,故也称计量泵,工作原理也与柱塞泵类似。
本回路用同一电动机带动两个相同的计量阀,使两个液压缸速度同步,同步精度1~2%。
计量阀流量范围小,故一般只用在液压缸所需流量很小的场合。
用调速阀控制流量,使液压缸获得速度同步。
本回路用两个调速阀使两个液压缸单向同步。
图示位置,两液压缸右行,可做到速度同步。
但同步精度受调速阀性能和油温的影响,一般速度同步误差在5~10%左右。
(6)用调速阀同步的回路之二因调速阀只能控制单方向流量,本回路采用了液桥回路后,使两个液压缸可获得双向速度同步。
活塞上升时为进油节流调速,下降时为回油节流调速,速度同步误差一般为5~10%左右。
(7)液压马达与液压缸串联的同步回路用液压马达驱动车床主轴,液压缸驱动车床拖板进给,液压马达的转速与液压缸活塞速度成一定比例同步运行,运行速度由变量泵调节。
当泵的流量一定时,调节液压马达的排量,可在进给量不变的条件下改变主轴转速。
(8)串联缸的同步回路之一液压缸1的有杆腔与液压缸2的无杆腔有效面积相等,可实现位移同步。

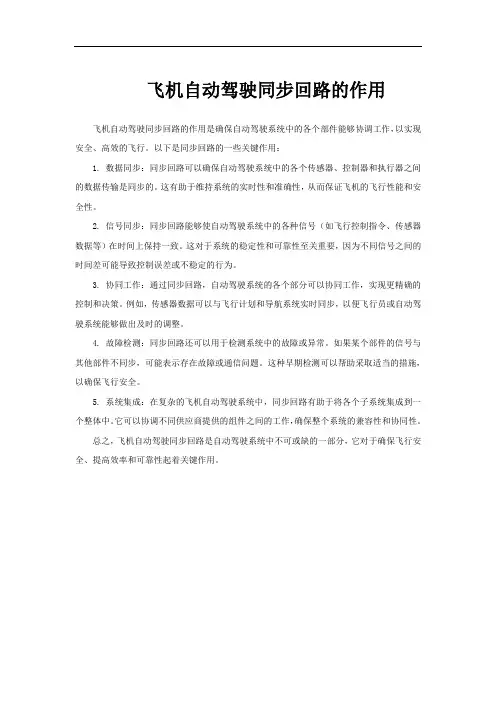

飞机自动驾驶同步回路的作用
飞机自动驾驶同步回路的作用是确保自动驾驶系统中的各个部件能够协调工作,以实现安全、高效的飞行。
以下是同步回路的一些关键作用:
1. 数据同步:同步回路可以确保自动驾驶系统中的各个传感器、控制器和执行器之间的数据传输是同步的。
这有助于维持系统的实时性和准确性,从而保证飞机的飞行性能和安全性。
2. 信号同步:同步回路能够使自动驾驶系统中的各种信号(如飞行控制指令、传感器数据等)在时间上保持一致。
这对于系统的稳定性和可靠性至关重要,因为不同信号之间的时间差可能导致控制误差或不稳定的行为。
3. 协同工作:通过同步回路,自动驾驶系统的各个部分可以协同工作,实现更精确的控制和决策。
例如,传感器数据可以与飞行计划和导航系统实时同步,以便飞行员或自动驾驶系统能够做出及时的调整。
4. 故障检测:同步回路还可以用于检测系统中的故障或异常。
如果某个部件的信号与其他部件不同步,可能表示存在故障或通信问题。
这种早期检测可以帮助采取适当的措施,以确保飞行安全。
5. 系统集成:在复杂的飞机自动驾驶系统中,同步回路有助于将各个子系统集成到一个整体中。
它可以协调不同供应商提供的组件之间的工作,确保整个系统的兼容性和协同性。
总之,飞机自动驾驶同步回路是自动驾驶系统中不可或缺的一部分,它对于确保飞行安全、提高效率和可靠性起着关键作用。
两个液压缸的同步回路
液压缸是一种常见的液压元件,广泛应用于各种机械设备中。
如
果需要实现两个液压缸的同步工作,可以采用同步回路来实现。
本文
将介绍两个液压缸同步回路的原理和操作方法。
首先,同步回路的基本原理是通过调节油液流量来控制液压缸的
运动,从而保持两个液压缸的同步。
在同步回路中,通常会使用一个
供油阀来控制油液流向液压缸,并配合一个压力传感器来监测液压系
统的压力。
其次,为了实现两个液压缸的同步运动,需要确保液压系统中的
油液供应充足且压力稳定。
可以通过增加油箱容量和设置压力调节阀
来实现这一点。
另外,为了减小液压系统的响应时间,通常会在系统
中加入一个快速供油回路,以提高液压系统的工作效率。
另外,为了保证同步回路的正常运行,还需要对液压系统进行一
些维护和保养。
定期检查液压油的清洁度和粘度,及时更换老化的密
封件和油封,以确保液压系统的正常运行。
此外,还需要定期检查液
压管路和接头的连接情况,防止泄漏和松动。
最后,需要注意的是,当液压系统出现故障或异常情况时,应及
时停机检修,并找到故障原因进行修复。
在操作液压系统时,应遵循
相关的操作规程和安全操作规范,确保工作人员的人身安全。
总而言之,两个液压缸的同步回路是一种实现液压系统同步工作
的重要方法。
通过调节油液流量和压力,可以实现液压缸的同步运动。
在使用过程中,需要注意维护保养和及时处理故障,以确保液压系统
的正常运行。

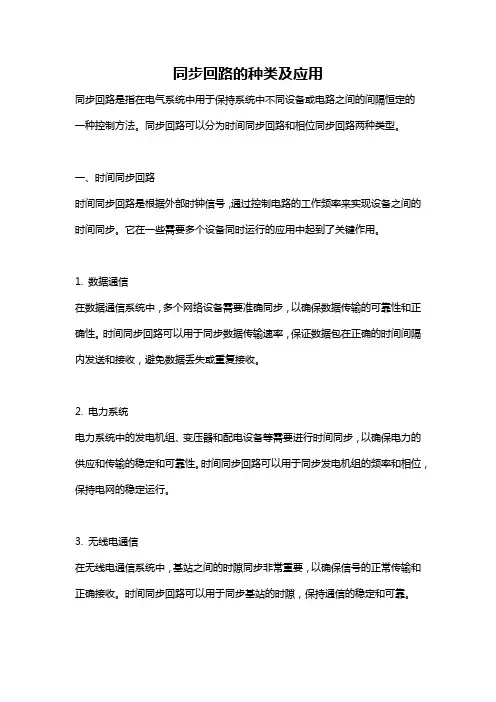

同步回路的种类及应用同步回路是指在电气系统中用于保持系统中不同设备或电路之间的间隔恒定的一种控制方法。
同步回路可以分为时间同步回路和相位同步回路两种类型。
一、时间同步回路时间同步回路是根据外部时钟信号,通过控制电路的工作频率来实现设备之间的时间同步。
它在一些需要多个设备同时运行的应用中起到了关键作用。
1. 数据通信在数据通信系统中,多个网络设备需要准确同步,以确保数据传输的可靠性和正确性。
时间同步回路可以用于同步数据传输速率,保证数据包在正确的时间间隔内发送和接收,避免数据丢失或重复接收。
2. 电力系统电力系统中的发电机组、变压器和配电设备等需要进行时间同步,以确保电力的供应和传输的稳定和可靠性。
时间同步回路可以用于同步发电机组的频率和相位,保持电网的稳定运行。
3. 无线电通信在无线电通信系统中,基站之间的时隙同步非常重要,以确保信号的正常传输和正确接收。
时间同步回路可以用于同步基站的时隙,保持通信的稳定和可靠。
4. 铁路系统铁路系统中的信号控制和车辆运行需要时间同步,以确保列车的准时到达和安全运行。
时间同步回路可以用于同步信号系统和列车控制系统,确保安全和高效的运营。
二、相位同步回路相位同步回路是根据外部参考信号,通过控制电路的相位来实现设备之间的相位同步。
相位同步回路主要应用于需要多个设备同时产生特定相位信号的系统。
1. 无线通信在无线通信系统中,相位同步回路可以用于同步基站之间的载波频率和相位,以确保信号的正常传输和接收。
相位同步回路还可以用于同步无线通信设备的局部振荡器,确保信号的稳定性和可靠性。
2. 电力系统电力系统中的变压器和配电设备等需要进行相位同步,以确保电能的传输和分配的均衡和稳定。
相位同步回路可以用于同步变压器和配电设备的相位,保持电网的正常运行。
3. 音频和视频系统在音频和视频系统中,相位同步回路可以用于同步音频和视频设备的输出信号,以确保音频和视频的正常播放和同步性。
相位同步回路还可以用于同步音频和视频的采样率,保证高质量的信号处理和输出。
摘要:通过对液压系统中同步回路的分析,介绍了各种同步回路设计时的优缺点及设计的改进措施,以便根据具体情况选择合适同步回路。
关键词:液压系统;同步回路;串联缸;节流阀;分流阀1前言在液压系统设计中,要求执行机构动作同步的情况较多,设计人员通常采用节流调速、串联液压缸、分流阀及同步马达等一系列方案来实现。
由于在设备制造和运行中存在一系列内在和外在因素,如泄露、制造误差、摩擦和阻力等问题,使同步回路在应用时获得的同步效果有差异,这就要求在方案设计时针对不同工况选择不同的同步回路。
下面介绍一些常用的同步回路设计方法,为设计人员合理地选择同步回路提供参考。
2同步回路的设计2.1液压缸机械结合同步回路图1中回路由两执行油缸和刚性梁组成,通过刚性梁联接实现两缸同步。
图2中回路由两执行油缸、齿轮齿条缸组成,通过齿轮齿条将两缸联接在一起,从而实现同步。
两液压回路液压缸的同步都是靠机械结构来保证的,这种回路特点是同步性能较可靠,但由于油缸的受力有差别时硬性的机械作用力可能对油缸有所损伤,同时对机械联接的强度要求有所增加。
在实际应用上,我公司生产的6000t/h 堆取料机,其大臂俯仰油缸就是采用机械刚性联接实现同步的,满足了油缸同步的要求。
2.2串联液压缸同步回路图3中回路由泵、溢流阀、换向阀及两串联缸组成,要求实现两串联缸同步。
实现此串联液压缸同步回路的前提条件是:必须使用双侧带活塞杆的液压缸,或者串联的两油腔的有效作用面积相等,这样根据油缸速度为流量与作用面积的比值,油缸的速度才能相同。
但是,这种结构往往由于制造上的误差、内部泄露及混入空气等原因而影响其同步性。
对于负载一定时,需要的油路压力要增加,其增加的倍数为其所串联的油缸数。
为了补偿因为泄露造成的油缸不同步问题,在设计同步回路时可以采用带补油装置的同步回路,见图4。
图4中回路较图3增加了液压锁和控制液压锁打开的换向阀,这条油路的增加可使两串联缸更好地实现同步。
同步回路选通电路
同步回路选通电路是一种用于传输数字信号的电路,常用于数据通信系统中。
它通过精确地控制时序信号的到达时间,使得数据能够在不同的电路组件之间同步传输。
在同步回路选通电路中,有一个主时钟信号被用来同步各个电路组件的操作。
所有的操作都在时钟信号的边沿进行,以确保各个电路的操作在同一时间进行。
这样就避免了不同电路之间的时序差异产生的问题。
选通电路部分负责控制不同电路组件的工作状态。
它接收一个选通信号,根据这个信号决定哪个电路组件可以进行操作。
通过控制选通信号的到达时间和持续时间,可以实现对不同电路组件的选通控制。
同步回路选通电路的优点是可以减少数据传输中的错误和数据丢失。
由于各个电路组件是在同一时刻工作,因此数据的传输过程更稳定可靠。
同时,由于选通电路可以控制选通的顺序和持续时间,可以更加灵活地处理不同电路组件之间的时序关系,提高系统的性能和效率。
总之,同步回路选通电路是一种能够保证数据同步传输的电路,通过精确控制时序信号和选通信号,实现对不同电路组件的选通控制,提高数据传输的可靠性和性能。
HEBEINONGJI摘要:液压同步控制回路是液压技术的重要组成部分,随着液压技术在工业生产、工程机械、农业机械等领域的广泛应用,在重型负载或负载体积较大需要多个支点工况时,则需要多个执行元件同时驱动负载运动,此时,液压同步控制技术就显得尤为重要。
本文结合在农业机械上的一些实际应用,介绍了一些常见的液压同步控制回路。
关键词:液压同步控制回路;分流集流阀;串联液压油缸同步;智能农机浅谈几种常见液压同步控制回路及应用铁建重工新疆有限公司陈晨概述液压同步控制回路是液压技术的一个重要组成部分,广泛应用于工业生产、工程机械、农业机械、港口机械等多个领域⑴。
当被驱动的负载体积较大或质量较重需要多个支点时,依靠单一执行元件难以驱动负载,此时,需要多个执行元件以相同的位移或相等的速度共同驱动负载。
由于液阻、偏载、空气混入、内泄漏以及制造误差等诸多因素进而导致各执行液压油缸的运动速度不同步,引起误差累积,最终使各执行液压油缸产生不同步现象,轻则使负载或活塞杆变形导致卡死,重则导致负载倾翻危及人身安全。
因此,了解并掌握常见的液压同步控制回路,分析并研究液压同步控制技术在驱动重型负载或体积较大需要多个支点的负载工况时的实际应用意义重大[2T。
液压同步控制回路在农业机械中的应用极为广泛,例如采棉机内棉箱的升降、棉箱门的开关、玉米收获机及青贮饲料机粮箱的升降、免耕播种机底盘的升降(用于调节播种作业深度)等,如果两个或多个液压油缸在运动过程中不同步,将会导致采棉机内棉箱、棉箱门、玉米收获机及青贮饲料机粮箱的卡死、变形、活塞杆弯曲、连接销轴断裂等情况发生,进而影响其正常作业。
如果免耕播种机底盘的两个液压油缸运动不同步将影响种子播种深度,进而严重影响种子的成活率。
能够实现多执行元件同步的回路不止一种,然而,随着实践的不断检验,一些液压同步控制回路逐渐淡出了人们的视线,本文就农业机械中常见的几种液压同步控制回路的工作原理、应用、优缺点进行介绍。
液压缸同步回路原理
液压缸同步回路是一种用于控制多个液压缸同时运动的系统。
其原理是通过将多个液压缸连接在同一个液压回路中,使它们受到相同的压力和流量控制,从而实现同步运动。
液压缸同步回路通常包括以下组成部分:
1. 液压源:提供压力和流量的液压泵或液压发生器。
2. 液压阀:控制液压流量和压力的阀门,包括流量阀、压力阀、方向阀等。
3. 液压缸:转换液压能为机械能的执行元件。
4. 传感器:用于监测液压缸位置、速度和力等参数的传感器,包括位移传感器、速度传感器、压力传感器等。
液压缸同步回路的控制原理是通过液压阀控制液压流量和压力,使多个液压缸受到相同的控制信号,从而实现同步运动。
当液压泵提供压力和流量时,液压阀根据控制信号调节液压流量和压力,使多个液压缸受到相同的作用力,从而实现同步运动。
传感器监测液压缸的运动状态,将反馈信号送回控制系统,以实现闭环控制。
液压缸同步回路广泛应用于各种工业机械、冶金设备、船舶装备等领域,可以有效提高工作效率和生产质量。
多缸同步回路多缸同步回路是指由多个缸体组成的回路,在工程领域中广泛应用于液压系统中。
它是一种用于控制液压柱塞缸工作的回路,通过同步回路可以实现多个缸体的同步工作,确保系统的稳定性和精度。
多缸同步回路的结构通常由主缸、从缸和回路控制阀组成。
主缸是整个系统的核心,它负责主要的工作任务。
从缸是主缸的辅助装置,通过与主缸相连,实现对主缸的支持和协调。
回路控制阀则起到控制和调节液压系统的作用,保证各缸体的同步工作。
在多缸同步回路中,主缸和从缸的工作是相互协调的。
主缸通过执行器产生的运动信号传递给从缸,从缸通过感应器接收到信号后,按照一定的规律进行动作。
这样,主缸和从缸的动作就可以保持同步,确保系统的稳定性和精度。
多缸同步回路的工作原理是利用液压流体的力学性质来实现的。
当主缸运动时,液压流体会从主缸流向从缸,从缸则通过控制阀调节流量和压力,以实现对主缸的支持和协调。
在这个过程中,液压流体的流动速度和压力会受到多种因素的影响,如液压泵的输出压力、回路控制阀的开启程度等。
因此,为了确保多缸同步回路的稳定性和精度,需要对液压系统进行严密的控制和调节。
多缸同步回路在工程领域中有着广泛的应用。
例如,在起重机、注塑机、机床等设备中,多缸同步回路可以实现对重物的平稳提升、注塑机构件的精准运动、机床切削的高精度等工作任务。
通过合理设计和调节,可以使多缸同步回路的工作更加稳定可靠,提高设备的工作效率和性能。
然而,多缸同步回路也存在一些问题和挑战。
首先,由于液压系统中液压泵和回路控制阀等元件的性能和参数会随着时间的变化而发生变化,因此需要定期进行维护和检修,以保证系统的正常工作。
其次,多缸同步回路的设计和调节需要考虑到多个缸体之间的配合和协同,这对工程师的技术要求较高。
此外,多缸同步回路的故障诊断和排除也是一个复杂的过程,需要对系统的各个部分进行全面的分析和判断。
多缸同步回路是一种用于控制液压柱塞缸工作的回路,通过同步回路可以实现多个缸体的同步工作,确保系统的稳定性和精度。
同步回路使两个或两个以上的液压缸,在运动中保持相同位移或相同速度的回路称为同步回路。
在一泵多缸的系统中,尽管液压缸的有效工作面积相等,但是由于运动中所受负载不均衡,摩擦阻力也不相等,泄漏量的不同以及制造上的误差等,不能使液压缸同步动作。
同步回路的作用就是为了克服这些影响,补偿它们在流量上所造成的变化。

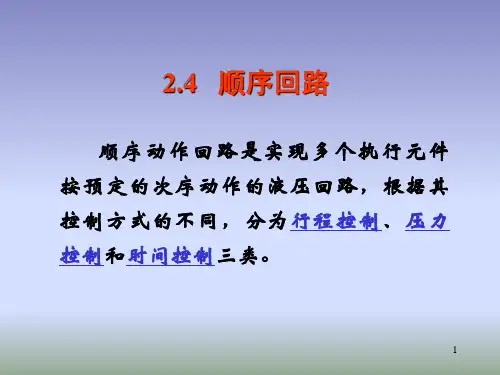

文章来源:海鑫工业设备(中国)有限公司()图7-28行程开关控制的顺序回路图7-29串联液压缸的同步回路1.串联液压缸的同步回路图7-29是串联液压缸的同步回路。
图中第一个液压缸回油腔排出的油液,被送入第二个液压缸的进油腔。
如果串联油腔活塞的有效面积相等,便可实现同步运动。
这种回路两缸能承受不同的负载,但泵的供油压力要大于两缸工作压力之和。
由于泄漏和制造误差,影响了串联液压缸的同步精度,当活塞往复多次后,会产生严重的失调现象,为此要采取补偿措施。
图7-30是两个单作用缸串联,并带有补偿装置的同步回路。
为了达到同步运动,缸1有杆腔a的有效面积应与缸2无杆腔b的有效面积相等。
在活塞下行的过程中,如液压缸1的活塞先运动到底,触动行程开关1xk发讯,使电磁铁1dt通电,此时压力油便经过二位三通电磁阀3、液控单向阀5,向液压缸2的b腔补油,使缸2的活塞继续运动到底。
如果液压缸2的活塞先运动到底,触动行程开关2xk,使电磁铁2dt通电,此时压力油便经二位三通电磁阀4进入液控单向阀的控制油口,液控单向阀5反向导通,使缸1能通过液控单向阀5和二位三通电磁阀3回油,使缸1的活塞继续运动到底,对失调现象进行补偿。
图7-30采用补偿措施的串联液压缸同步回路图7-31调速阀控制的同步回路2.流量控制式同步回路(1)用调速阀控制的同步回路。
图7-31是两个并联的液压缸,分别用调速阀控制的同步回路。
两个调速阀分别调节两缸活塞的运动速度,当两缸有效面积相等时,则流量也调整得相同;若两缸面积不等时,则改变调速阀的流量也能达到同步的运动。
速度同步回路的工作原理
速度同步回路是机床和运动控制器之间的一个重要环节,其工作原理是通过反馈控制和调节电机的转速来实现同步运动。
具体的工作流程如下:
1.设定运动速度:机床的运动控制器会根据加工需求和运动轨迹
的要求,设定机床的运动速度。
这个速度信号可以是模拟量或
数字量,具体取决于机床的控制系统。
2.发送速度信号:运动控制器将速度信号发送给机床的驱动器,
驱动器根据速度信号调整电机的转速。
同时,驱动器还会将电
机的实时转速反馈给运动控制器。
3.反馈转速信号:驱动器会将电机的实时转速转换成数字信号,
并将其反馈给运动控制器。
运动控制器通过比较设定速度和实
时速度,计算出两者之间的偏差,并采取相应的控制措施。
4.控制调节:运动控制器根据转速偏差,通过调节电机的电流或
电压来调整电机的转速,使实际转速与设定转速保持一致。
这
种调节过程可以是闭环控制或开环控制,具体取决于机床的控
制方式和反馈系统的精度。
5.同步运动:通过速度同步回路,机床的各个运动轴可以协调运
动,保持同步运动的关系。
这种同步运动可以保证加工精度和
减少误差,提高加工效率和质量。
等流量双泵的同步回路-回复1. 什么是等流量双泵的同步回路?等流量双泵的同步回路是一种用于控制两个或多个水泵并使其工作于相同的流量的系统。
这种系统通常用于需要同时供给多个工艺或设备的场合,例如工业领域的供水系统、供暖系统或化工生产线等。
通过同步回路,可以确保所有的泵能够以相同的流量工作,避免出现流量紊乱或设备破坏的情况。
2. 等流量双泵的同步回路的工作原理是什么?等流量双泵的同步回路通常由以下几个主要组成部分构成:- 流量传感器:用于测量流经每个泵的流量。
可以使用涡轮式流量计或其他类型的传感器来实现。
- 控制器:用于接收流量传感器的信号,并根据需要调整泵的转速。
控制器通常由微处理器或控制器芯片完成。
- 变频器:用于调整泵的转速。
通过改变泵电机的供电频率,变频器可以控制泵的转速,并根据控制器的指令进行调整。
- 电动脉冲阀:作为控制装置,用于调节流量。
可以通过控制阀的开关状态,调整泵出口的流速,以实现流量的同步。
工作原理如下:首先,流量传感器安装在每个泵的出口处,通过测量流量,将实时数据传输给控制器。
控制器根据传感器的信号,计算出实际的流量差异,并调整其中一台泵的转速。
如果一个泵的流量比另一个泵的流量高,则控制器会指示该泵减小转速,反之亦然。
为了实现转速的调整,变频器根据控制器的信号,改变泵电机的供电频率。
这样可以改变泵的转速,进一步调整流量。
最后,电动脉冲阀根据控制信号,控制阀的开关状态,以调节流量。
如果一个泵的流量需要增加,控制器会发送指令,使该泵的阀门打开,允许更多的液体通过。
通过不断的测量流量、计算差异并调整转速以及控制阀门的开关状态,等流量双泵的同步回路可以实现两个或多个泵的同步工作。
3. 等流量双泵的同步回路有哪些应用场合?等流量双泵的同步回路广泛应用于以下几个领域:- 工业供水系统:在工业领域,许多工艺和设备需要稳定的供水。
通过等流量双泵的同步回路,可以保证不同位置的设备获得相同的水流,确保稳定的工作效果。
同步回路
同步回路的作用是保证多个执行元件克服负载、摩擦阻力、泄漏、制造质量和结构变形上的差异,从而保证在运动上的同步。
同步回路分为速度同步和位置同步两类。
1.采用流1控制间的同步回路
图7. 36(a)是两个并联的液压缸分别用调速阀控制的同步回路。
两个调速阀分别调节两缸活塞的运动速度,当两缸有效面积相等时,则流量也调整得相同;若两缸面积不等时,则改变调速阀的流量也能达到同步的运动.这种回路结构简单,并且可以调速;但是调整比较麻烦,而且由于受到油温变化以及调速阀性能差异等影响,同步精度较低,一般在5%-7%。
图7. 36(b)所示回路,采用分流集流阀(同步阀)代替调速阀来控制两液压缸的进人或流出的流量,可使两液压缸在承受不同负载时仍能实现速度同步.回路中单向节流阀2用来控制活塞的下降速度,液控单向阀4用来防止活塞停止时两缸因负载不同而通过分流阀的内节流孔窜油。
由于同步作用靠分流阀自动调整,使用较为方便,但效率低、压力损失大,不宜用于低压系统。
2.采用串联液压缸的同步回路
图7.37是串联液压缸的同步回路。
图中第一个液压缸回油腔排出的油液被送人第二个液压缸的进油腔。
如果串联油腔活塞的有效面积相等时,便可实现同步运动。
这种回路中两缸能承受不同的负载,但泵的供油压力要大于两缸工作压力之和。
由于泄漏和制造误差影响了串联液压缸的同步精度,当活塞往复多次后,会产生严重的失调现象,为此要采取补偿措施。
在活塞下行的过程中,如液压缸6的活塞先运动到底,触动行程开关Is发信使电磁铁3YA通电,此时压力油便经过三位四通电磁阀4、液控单向阀5,向液压缸7的上腔补油,使缸7的活塞继续运动到底。
如果液压缸7的活塞先运动到底触动行程开关2S,使电磁铁4YA通电,压力油便经三位
四通电磁阀4进人液控单向阀的控制油口,则液控单向阀5反向导通,使缸6能通过液控单向阀5和三位四通电磁阀4回油,使缸6的活塞继续运动到底,从而对失调现象进行补偿。
3.用同步缸或同步马达的同步回路
图7. 38(a)所示为采用同步缸的同步回路,同步缸A, B两腔的有效面积相等,且两工作缸面积也相同,能实现同步。
这种同步回路的同步精度取决于液压缸的加工精度和密封性,一般可达到1%a-2%。
由于同步缸一般不宜做的过大,所以这种回路仅适宜于小容量的场合。
图7.38(b)所示为采用两个同轴等排量的双向液压马达作为等流量分流装置的同步回路。
液压马达把等量的液压油分别输人两个尺寸相同的液压缸中,使两液压缸实现同步。
图中的节流阀用来在行程端点消除两缸的位置误差。
这种同步回路的同步精度比节流控制的要高,但由于所用马达多为容积效率较高的柱塞式马达,所以费用较高。
