心电图的原理分析

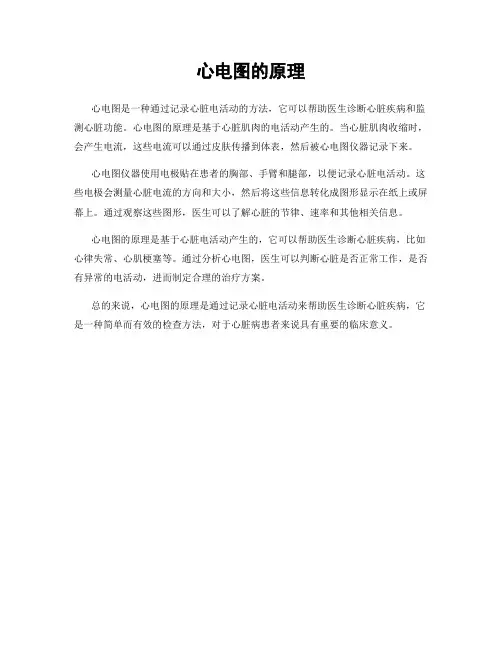

心电图的原理
心电图是一种通过记录心脏电活动的方法，它可以帮助医生诊断心脏疾病和监测心脏功能。

心电图的原理是基于心脏肌肉的电活动产生的。

当心脏肌肉收缩时，会产生电流，这些电流可以通过皮肤传播到体表，然后被心电图仪器记录下来。

心电图仪器使用电极贴在患者的胸部、手臂和腿部，以便记录心脏电活动。

这些电极会测量心脏电流的方向和大小，然后将这些信息转化成图形显示在纸上或屏幕上。

通过观察这些图形，医生可以了解心脏的节律、速率和其他相关信息。

心电图的原理是基于心脏电活动产生的，它可以帮助医生诊断心脏疾病，比如心律失常、心肌梗塞等。

通过分析心电图，医生可以判断心脏是否正常工作，是否有异常的电活动，进而制定合理的治疗方案。

总的来说，心电图的原理是通过记录心脏电活动来帮助医生诊断心脏疾病，它是一种简单而有效的检查方法，对于心脏病患者来说具有重要的临床意义。

心电图定位的原理和方法
心电图定位是指根据心电信号在心脏各部位产生的电位变化来确定心脏病变的位置和程度的一种方法。

其原理和方法如下：
1. 心脏电活动：心脏收缩时，心肌细胞产生电位变化，形成心电信号。

心电信号通过心脏组织、身体组织和导联电极传播到心电图仪器上，并被记录下来。

2. 导联选择：心电图定位通常采用12导联系统，即采集心脏电信号的12个位置。

每个导联对应特定的心脏区域，通过对比不同导联的心电信号，可以确定心脏病变的位置和程度。

3. 波形分析：通过观察心电图记录中的波形变化，如P波、QRS波群和T波等，可以推测病变的具体位置。

例如，ST段抬高或压低、Q波和R波变化等都可以指示心肌缺血、心肌梗死等心脏病变的位置。

4. 心电图定位的方法：根据心脏电活动及波形分析的结果，结合病人的临床病史、症状和体征，可以使用不同的方法进行心脏病变的定位。

常见的方法包括：
- STEMI定位：主要通过ST段抬高的区域来确定心肌梗死的位置，如前壁、下壁、侧壁等。

- Q波定位：通过观察心电图中的Q波的形态变化，可以确定心肌梗死或其
他心脏病变的位置。

- T波改变定位：通过T波的形态和电位变化来确定心肌缺血或其他心脏病变的位置。

- 异常心电图波形定位：根据心电图中出现的异常波形，如ST段压低、U波增高等来推测心肌缺血或其他心脏病变的位置。

总结起来，心电图定位的原理和方法主要包括导联选择、波形分析和病史症状结合，通过观察心电图的变化来确定心脏病变的位置和程度。

心电图机的原理心电图机是一种用于记录心电图的医疗设备，它能够将心脏的电活动转化为可视化的波形，帮助医生诊断心脏疾病。

心电图机的原理是基于心脏的电生理学和信号处理技术，下面我们将详细介绍心电图机的原理。

首先，心脏的电生理学是理解心电图机原理的基础。

我们知道，心脏是由心脏肌细胞构成的，这些细胞具有自动除极和兴奋传导的特性。

当心脏肌细胞受到刺激时，会产生电活动，形成一系列的电信号。

这些电信号会在心脏内部传播，最终导致心脏的收缩和舒张。

心电图机的原理就是利用这些电信号来记录心脏的活动情况。

其次，心电图机通过电极来采集心脏的电信号。

一般来说，心电图机会通过多个电极贴在患者的胸部、四肢等部位，这些电极会捕获到心脏的电信号，并将其转化为模拟信号。

这些模拟信号随后会被放大和滤波处理，以确保信号的清晰度和准确性。

接下来，经过模数转换，模拟信号会被转化为数字信号，这样就可以在显示屏上以波形的形式呈现出来。

随后，心电图机会将采集到的心电信号进行处理和分析。

在信号处理方面，心电图机会对信号进行滤波、放大、数字化等处理，以确保信号的质量和稳定性。

在信号分析方面，心电图机会对心电信号进行波形识别和分析，识别出心脏的各个部分的电活动，并将其呈现在显示屏上。

通过这些波形，医生可以判断心脏的节律、传导情况、心肌缺血、心肌梗死等情况。

最后，心电图机的原理也涉及到信号的记录和存储。

心电图机会将处理和分析后的心电信号记录下来，形成心电图。

这些心电图可以被保存在设备中，也可以通过打印或传输到电脑中进行保存。

这样，医生可以随时查看患者的心电图，进行比对和分析。

综上所述，心电图机的原理是基于心脏的电生理学和信号处理技术。

通过电极采集心脏的电信号，经过处理和分析后形成心电图，帮助医生诊断心脏疾病。

这种原理的应用使得心电图机成为了临床诊断中不可或缺的重要设备。

手把手教你读懂心电图!心电图（Electrocardiogram，简称ECG）是一种常用的临床检查手段，用于评估心脏的电活动是否正常。

然而，对于大部分人来说，心电图看起来充满了各种神秘的线条和波形，这篇科普文章将手把手教你读懂心电图，了解它的基本原理、常见的波形特征和临床意义。

一、心电图的基本原理心电图是通过记录心脏的电活动来评估心脏功能和异常情况的一种检查方法。

心脏是由心肌组织构成的，心肌细胞在起搏与传导系统的调控下产生电活动。

心电图记录的是心脏电活动的变化。

心电图记录通常由多个导联组成，常见的有十二个导联，包括标准肢体导联（Ⅰ、Ⅱ、Ⅲ）、胸导联（V1-V6）和加压肢体导联（aVR、aVL、aVF）。

每个导联都记录了心脏电活动在不同方向上的变化。

二、常见的波形特征1.P波：P波是心电图上反映左、右心房及房间隔除极过程的波形。

正常情况下，P波形态应为一个正向波。

P波的持续时间通常在0.06-0.12秒之间，正常振幅在0.05-0.25毫伏之间。

如果P波的形态、持续时间或振幅发生改变，可能意味着心房异常激动的存在，如房颤或心房扩大等。

2.PR间期：PR间期是P波起始点与QRS波群起始点之间的时间段，也就是指从心房除极结束到心室除极开始的时间。

正常情况下，PR间期应该在0.12-0.20秒之间。

PR间期的延长可能提示着房室传导阻滞，而缩短则可能意味着预激综合征的存在。

3.QRS波群：QRS波群是反映心室除极的复合波形。

QRS波群的持续时间一般在0.06-0.11秒之间。

QRS波群的异常形态、宽度增加等可能提示心室传导阻滞、心室肥厚等心脏病变。

4.ST段：ST段是QRS波群结束和T波开始之间的水平段。

正常情况下，ST段应该在等位线上，有时会有轻微偏移，如果ST段有明显的抬高或下降可能表示心肌缺血、心肌损伤或电解质紊乱等情况，需要专业医生进行评判。

5.T波：T波是QRS波群之后的正向波，代表心室的快速复极化过程。

心电图机原理
心电图机是一种用于测量和记录心脏电活动的仪器。

它的原理基于心脏在收缩和舒张过程中产生的电信号。

心电图机会将电极贴在身体的不同部位上，例如胸部和四肢。

这些电极通过导线与仪器连接，形成一个封闭的电路。

当心脏收缩时，电信号通过导电组织在身体中传导，从而导致电极上产生电势差。

心电图机会将这些电势差转化为图形信号，以便医生可以进行进一步的分析。

它使用一个放大器来放大电信号，然后将其传送到一个记录器上。

记录器可以通过一个细小的针将电激活转化为运动，或者通过数字技术将信号转化为数字数据。

心电图的图形结果是一个连续的波形，通常用一系列的波峰和波谷表示。

这些波形代表了心脏的不同部分在不同时间点的电激活。

医生可以根据这些波形的形状、大小和间距来判断心脏是否出现异常。

心电图机的原理是基于心脏的电活动产生电信号这一现象。

通过记录这些电信号，医生可以了解患者的心脏功能和健康状态，从而进行进一步的诊断和治疗。

心电图测量原理：心脏电信号的记录与分析心电图（Electrocardiogram，ECG或EKG）是一种用于测量和记录心脏电信号的医学检测工具。

心电图的原理基于测量身体表面上的心电活动，反映心脏在心跳过程中的电信号。

以下是心电图测量的基本原理：1. 心脏的电活动：心脏是一个自主节律的肌肉器官，心肌细胞在收缩和舒张过程中通过离子流的变化产生电活动。

这种电活动形成了心脏电信号。

2. 电极的放置：心电图的测量通常涉及在患者的身体表面放置多个电极。

标准的心电图有12导联，它们分布在胸部和四肢。

这些电极记录了心脏电活动在不同方向上的变化。

3. 导联的类型：肢体导联：包括I、II、III导联，记录了心脏电信号在身体前后和两侧的变化。

胸导联：包括V1至V6导联，记录了心脏电信号在胸部不同位置的变化。

4. 信号的记录与图形显示：通过电极记录到的心脏电信号被传输到心电图仪器。

这些信号在设备内被放大、滤波和处理，并被绘制成心电图图形。

横轴表示时间，纵轴表示电压。

正常的心电图图形通常包括P波（心房收缩）、QRS波（心室收缩）和T波（心室舒张）等特征。

5. 解读与分析：医生或专业的心电图技术人员对图形进行解读与分析。

这可以用于检测心脏节律、心脏传导系统的问题、心脏肌肉受损等。

6. 应用：心电图在临床中用于诊断心脏病变、监测心脏健康、评估药物或治疗的效果等。

在急诊情况下，心电图也可用于判断心脏病发作。

心电图测量的原理在于捕捉和记录心脏电信号的变化，通过这些信号可以了解心脏的节律和可能存在的问题。

这是一种常见、非侵入性的检测方法，对心脏健康的评估具有重要意义。

心电图形成原理心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的重要工具，通过观察心电图可以了解心脏的功能状态，诊断心脏病变等。

那么，心电图是如何形成的呢？下面我们来详细了解一下心电图的形成原理。

首先，我们需要了解心脏的电生理学。

心脏是一个由心肌组成的有自主性搏动的器官，心肌细胞在兴奋-传导-收缩的过程中产生电活动。

这些电活动可以通过体表的电极记录下来，形成心电图。

心脏的电活动是由心脏起搏细胞和传导细胞共同完成的。

心脏起搏细胞具有自主性兴奋性，它们在不受外界刺激的情况下也能自发地产生动作电位，形成心脏的起搏点。

这些起搏点包括窦房结、房室结和室性起搏点。

当心脏起搏细胞产生动作电位时，会通过传导细胞传导到心脏的各个部位，最终引起心肌收缩。

心脏的电活动在体表可以通过放置电极来记录下来。

一般情况下，我们会在四肢和胸壁上放置电极，这些电极会记录下心脏的电活动并将其放大成为心电图。

心电图包括P波、QRS波和T波等波段，这些波段代表了心脏在兴奋-传导-收缩的过程中不同阶段的电活动。

P波代表心房的兴奋，QRS波代表心室的兴奋和收缩，T波代表心室的复极。

通过观察这些波段的形态和时间间隔，我们可以了解心脏的起搏和传导功能是否正常，从而诊断心脏病变。

总的来说，心电图的形成原理是通过记录心脏的电活动，将其放大成为心电图，通过观察心电图的波段形态和时间间隔来了解心脏的功能状态。

因此，心电图在临床诊断中具有非常重要的意义，能够帮助医生及时发现和诊断心脏病变，为患者提供及时的治疗和护理。

通过本文的介绍，相信大家对心电图的形成原理有了更深入的了解。

希望大家能够重视心电图在临床诊断中的重要作用，及时进行心电图检查，保护自己的心脏健康。

心电监护重要知识点总结一、心电图的基本信息1. 心电图的产生原理：心脏的生物电活动经过心脏肌细胞，最终传导到皮肤表面，形成的电流通过心电图机器记录下来，形成心电图。

2. 心脏的生物电活动：心脏的生物电活动包括心房的除极、心房收缩、心室的除极、心室收缩等过程，形成心电图的P波、QRS波、T波等特征。

3. 心电图的准备工作：患者进行心电图检查前需拭去皮肤表面的污物，保持皮肤干燥，避免干扰信号的传导。

4. 心电图的导联：常用的心电图导联包括四肢导联和胸导联，主要用于记录不同方向上的心电信号。

二、心电图的识别和分析1. P波：P波代表心房的除极和收缩，它的形态和时程能够反映心房的激动和传导情况，P波的异常可能代表心房扑动、心房颤动等情况。

2. QRS波：QRS波代表心室的除极和收缩，它的形态和时程能够反映心室的激动和传导情况，QRS波的异常可能代表房室传导阻滞、束支传导阻滞等情况。

3. T波：T波代表心室的复极过程，它的形态和时程能够反映心室的复极情况，T波的异常可能代表心室肌电解质紊乱、心室肌梗死等情况。

4. 心率和节律：心电图能够准确地记录患者的心率和心律，包括窦性心律、房室传导阻滞、心动过速、心动过缓等情况。

5. 波形分析：除了P波、QRS波、T波之外，心电图上还有许多其他波形、间期、段落等信息，需要医护人员进行全面分析，发现异常情况。

三、心电监护的常见问题及应对措施1. 导联脱落：在心电监护过程中，患者可能因为活动过度或者汗水导致导联脱落，影响心电信号的传导。

这时需要及时重新粘贴导联，保证心电信号的准确记录。

2. 电解质紊乱：患者如果因为严重疾病或者药物原因导致电解质紊乱，可能影响心电图的识别和分析。

这时需要及时进行血液电解质检查，及时调整治疗方案。

3. 心电监护设备故障：心电监护设备在长时间使用中，可能出现故障或者损坏，影响心电信号的记录。

这时需要及时更换设备或者维修，保证心电监护的正常进行。
