心电图产生原理

心电图形成原理
心电图是测量和记录心脏电活动的一种方法，可以帮助医生判断心脏是否正常工作。

它的形成原理是基于心脏肌肉收缩时产生的微弱电信号。

心脏电活动源于心脏内的起搏传导系统，其由赫氏束、希氏束、浦肯野纤维等组成，这些特殊细胞能够产生电脉冲。

这些电脉冲通过心脏肌肉传导，引起心脏收缩和舒张。

心电图的记录从胸壁或四肢表面的电极上测得电信号，这些电信号是心脏电活动的体现。

测量心电图通常需要使用导联，也称为电极贴片，将电信号传输到心电图仪上。

在记录心电图时，通常使用标准的十二导联技术，包括六个肢体导联和六个胸前导联。

肢体导联电极被放置在右手腕、左手腕和左脚踝上，胸前导联电极则被放置在胸壁上。

当心脏收缩时，电信号从起搏传导系统开始传导，通过心脏肌肉。

这些电信号在肌肉之间的传导过程中会被电极捕获和测量，然后通过导联传输到心电图仪。

心电图仪会将电信号转换为图形波形，这些波形对应着心脏在收缩和舒张过程中的电活动。

常见的心电图波形包括P波、QRS波群和T波。

P波代表心脏的心房收缩，QRS波群代表心室收缩，T波代表
心室舒张。

通过观察这些波形的形态、振幅和时程，医生可以
判断心脏的节律、传导和肌肉功能是否正常。

总的来说，心电图形成的原理是基于心脏电活动在心肌传导过程中产生的电信号，通过电极测量和传输到心电图仪，最终转换为图像波形，用于医生分析和诊断心脏疾病。

正常心电图知识点总结一、心电图的基本概念1. 心电图的产生原理心脏是一个由心肌组成的具有自主节律、自动传导和兴奋传导功能的脏器，心肌细胞通过电生理活动产生的电信号，产生心脏电活动。

这种电活动经皮肤表面传导到表面的电极上，形成的记录称为心电图。

2. 心电图的记录方法心电图是通过将心脏电活动传导到体表上，经过放大、滤波、放大和记录等步骤，形成纸带上的图形。

常见的记录方法有静态心电图和动态心电图。

静态心电图是通过将电极贴在患者的皮肤上，记录一段时间内的心电活动。

动态心电图通常是指24小时动态心电图，通过患者佩戴便携式心电图仪器，持续记录24小时内的心电活动。

3. 心电图的波形正常心电图包含有P波、QRS波群和T波，它们代表了心脏不同阶段的电活动。

P波代表心房的兴奋传导，QRS波群代表心室的兴奋传导，T波代表心室的复极。

这些波形的形态和持续时间都可以用来判断心脏的功能状态。

二、正常心电图的特征1. P波P波是由心房兴奋传导所产生的，其形态应该是相对正常的，持续时间通常在0.06-0.12秒之间。

在Ⅱ、Ⅲ和aVF导联中，P波应该是正向的，而在aVR导联中为负向。

2. PR间期PR间期是指从P波开始到QRS波群开始的时间，通常持续时间在0.12-0.2秒之间。

正常的PR间期可以反映房室结和心室肌细胞的兴奋传导情况，对于心房、心室和传导系统的异常有一定的诊断价值。

3. QRS波群QRS波群是由心室兴奋传导所产生的，其持续时间应该在0.06-0.1秒之间。

在Ⅰ、aVL、V5和V6导联中，QRS波群应该是正向的；在Ⅱ、Ⅲ和aVF导联中，QRS波群应该是负向的。

4. ST段ST段是从QRS波群结束到T波开始的一段时间，通常是等电位的。

ST段的抬高或压低可以反映心肌缺血或损伤等病理性改变。

5. T波T波代表心室的复极，其形态应该是相对正常的，通常是正向的。

T波的改变可以反映心肌再极化异常，如低钾血症、心肌缺血和心肌病等疾病。

正常心电图知识点心电图是一种记录心脏电活动的非常重要的检查手段。

通过观察心电图波形的变化，医生可以判断心脏是否正常工作，并帮助诊断各种心脏疾病。

下面我们来逐步了解一下正常心电图的知识点。

1.心电图的基本原理心脏在收缩和舒张过程中会产生电信号，这些信号经过传导系统传送到身体表面，形成心电图。

心电图由P波、QRS波群和T波等波形组成。

P波代表心房收缩，QRS波群代表心室收缩，T波代表心室舒张。

通过观察这些波形的形态和间距，医生可以判断心脏是否正常。

2.正常心电图的波形特征正常心电图的P波应呈正向波，代表心房的收缩；QRS波群应呈窄而高的波形，代表心室的收缩；T波应呈正向波，代表心室的舒张。

这些波形的形态和间距都有一定的参考范围，如果超出了参考范围，可能表示心脏出现了异常。

3.心电图的导联心电图通常使用12导联进行检查，分别是I、II、III、aVR、aVL、aVF、V1、V2、V3、V4、V5和V6。

这些导联的放置位置不同，可以观察到心脏电信号的不同方向和角度，从而提供更多的信息帮助诊断。

4.心电图的检查步骤进行心电图检查时，患者需要脱掉上身衣物，医生会在身体不同位置贴上导联电极，然后连接到心电图机上。

患者在检查过程中需要保持安静，不宜有任何活动。

医生会记录下心电图波形，并进行分析和解读。

5.正常心电图的参考范围正常心电图的参考范围是根据大量正常人群的心电图数据进行统计得出的。

不同年龄段和性别的人群，正常心电图的波形特征可能会有所不同。

因此，在进行心电图检查时，医生需要结合患者的具体情况来判断是否正常。

6.心电图的临床应用心电图是一种常用的心脏疾病辅助诊断工具，可以用于判断心肌缺血、心肌梗死、心律失常等疾病的存在与严重程度。

此外，心电图还可以用于评估心脏形态和功能的异常，比如左心室肥厚、心房扩大等。

总结：正常心电图是一种非常重要的心脏检查工具，通过观察心电图波形的形态和间距，医生可以判断心脏是否正常工作，并帮助诊断各种心脏疾病。

心电图产生原理心电图是一种通过记录心脏电活动的图形来反映心脏功能状态的临床检查方法。

它是通过记录心脏的电活动，来判断心脏的功能状态和诊断心脏病的一种重要手段。

那么，心电图是如何产生的呢？下面我们将从心脏电活动的产生、心电图的记录原理以及心电图的波形解读等方面来详细介绍心电图的产生原理。

首先，我们来了解一下心脏电活动的产生。

心脏的电活动是由心脏内特定的细胞——心肌细胞产生的。

心肌细胞具有自动除极和兴奋传导的特性，这使得心脏能够自发地产生电冲动并将其传导至全心脏，从而使心脏产生规律的搏动。

这些电冲动在心脏内传导的过程中，会产生一系列的电场变化，最终形成心脏的电活动信号。

其次，我们来了解心电图的记录原理。

心电图是通过心电图仪器记录心脏电活动产生的信号。

心电图仪器通过电极贴在患者的胸部、四肢等位置，可以记录到心脏电活动在不同部位的电场变化。

当心脏产生电冲动时，这些电冲动会在身体表面产生微弱的电信号，心电图仪器会将这些信号放大并记录下来，最终形成心电图波形。

最后，我们来解读心电图的波形。

心电图的波形包括P波、QRS波群和T波等，它们分别代表心脏的不同电活动阶段。

P波代表心房除极，QRS波群代表心室除极，T波代表心室复极。

通过观察这些波形的形态、时间间隔等参数，可以判断心脏的功能状态，诊断心脏病变。

比如，心房颤动时P波消失，心室肥大时QRS波群增宽等。

总之，心电图产生的原理是基于心脏电活动的产生和传导机制，通过心电图仪器记录心脏电活动的信号，并通过波形解读来判断心脏的功能状态和诊断心脏病变。

心电图作为一种简便、无创的检查方法，在临床上具有重要的应用价值，对于心脏疾病的诊断和治疗起着至关重要的作用。

希望本文能够帮助大家更好地了解心电图的产生原理，增加对心电图检查的认识和理解。

一、心电图产生原理心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表。

心电图（electocardiogram,ECG）是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。

心肌细胞在静息状态时，膜外排列阳离子带正电荷，膜内排列同等比例阴离子带负电荷，保持平衡的极化状态，不产生电位变化。

当细胞一端的细胞膜受到刺激（阈刺激），其通透性发生改变，使细胞内外正、负离子的分布发生逆转，受刺激部位的细胞膜出现除极化，使该处细胞膜外正电荷消失而其前面尚未除极的细胞膜外仍带正电荷，从而形成一对电偶（dipole）。

电源（正电荷）在前，电穴（负电荷）在后，电流自电深流入电穴，并沿着一定的方向迅速扩展，直到整个心肌细胞除极完毕。

此时心肌细胞膜内带正电荷，膜外带负电荷，称为除极（depolarization ）状态。

嗣后，由于细胞的代谢作用，使细胞膜又逐渐复原到极化状态，这种恢复过程称为复极（repolarization）过程，复极与除极先后程序一致,但复极化的电偶是电穴在前，电源在后，并较缓慢向前推进，直至整个细胞全部复极为止（图4-1-l）。

就单个细胞而言，在除极时，检测电极对向电源（即面对除极方向）产生向上的波形，背向电源（即背离除极方向）产生向下的波形，在细胞中部则记录出双向波形。

复极过程与除极过程方向相同，但因复极化过程的电偶是电穴在前，电源在后，因此记录的复极波方向与除极波相反（图4-1-2）。

需要注意，在正常人的心电图中，记录到的复极波方向常与除极波主波方向一致，与单个心肌细胞不同。

这是因为正常人心室的除极从心内膜向心外膜，而复极则从心外膜开始，向心内膜方向推进，其机制尚不清楚。

可能因心外膜下心肌的温度较心内膜下高，心室收缩时，心外膜承受的压力又比心内膜小，故心外膜处心肌复极过程发生较早。

由体表所采集到的心脏电位强度与下列因素有关：①与心肌细胞数量（心肌厚度）呈正比关系；②与探查电极位置和心肌细胞之间的距离呈反比关系；③与探查电极的方位和心肌除极的方向所构成的角度有关，夹角愈大，心电位在导联上的投影愈小，电位愈弱（图4-1-3）。

心电图的产生原理和基本测量心脏的特殊传导系统由窦房结、结间束（分为前、中、后结间束）、房间束（起自结间束，称Bachmann束）、房间交界区（房室结、希氏束）、束支（分为左、右束支，左束支又分为前分支和后分支）以及普肯耶纤维（Pukinje fiber）构成。

心脏传导系统与每一心动周期顺序出现的心电变化密切相关。

正常心电活动始于窦房结，兴奋心房的同时经结间束传导至房室结（激动传，然后循希氏束-左、右束支-普肯耶纤维顺序传导，最后兴奋心室。

这种先后有序的电激动的传播，引起一系列电位改变，形成了心电图上相应的波段。

一、心率的测量测量心率时，只需测量一个RR（或PP）间期的秒数，然后被60除即可求出。

例如RR间距为0.8S，则心率为60/0.8=75次/分。

还可采用查表法或使用专门的心率尺直接读出相应的心率数。

心律明显不齐时，一般采取数个心动周期的平均数值进行测算。

二、各波段振幅的测量P波振幅测量的参考水平应以P波起始前的水平浅为准。

测量QRS波群、J点、ST段、T波和U波振幅，统一采用QRS超始部水平作为参考水平。

如果QRS起始部为一斜段（例如受心房复极波影响，预激等情况），应以QRS波起点作为测量参考点。

，应以参考水平线上缘垂直地测量到波的顶端；测量负向波形的深度时，应以参考水平线下缘垂直地测量到波的底端。

三、各波段时间的测量12导联同步心电图仪记录心电图测量规定：测量P波和QRS波时间，应分别从12导联同步记录中最早的P波起点测量至最晚的P波终点以及从最早QRS波起点测量至最晚的QRS波终点医学教育网；PR间期应从12导联同步心电图中最早的P波起点测量至最早的QRS波起点；QT间期应是12导联同步心电图中最早的QRS波起点至最晚的T波终点的间距。

单导联心电图仪记录测量：P波及QRS波时间应选择12个导联中最宽的P波及QRS波进行测量；PR 间期应选择12导联中P波宽大且有Q波的导联进行测量；QT间期测量应取12导联中最长的QT间期。

心电图机原理
心电图机是一种用于测量和记录心脏电活动的仪器。

它的原理基于心脏在收缩和舒张过程中产生的电信号。

心电图机会将电极贴在身体的不同部位上，例如胸部和四肢。

这些电极通过导线与仪器连接，形成一个封闭的电路。

当心脏收缩时，电信号通过导电组织在身体中传导，从而导致电极上产生电势差。

心电图机会将这些电势差转化为图形信号，以便医生可以进行进一步的分析。

它使用一个放大器来放大电信号，然后将其传送到一个记录器上。

记录器可以通过一个细小的针将电激活转化为运动，或者通过数字技术将信号转化为数字数据。

心电图的图形结果是一个连续的波形，通常用一系列的波峰和波谷表示。

这些波形代表了心脏的不同部分在不同时间点的电激活。

医生可以根据这些波形的形状、大小和间距来判断心脏是否出现异常。

心电图机的原理是基于心脏的电活动产生电信号这一现象。

通过记录这些电信号，医生可以了解患者的心脏功能和健康状态，从而进行进一步的诊断和治疗。

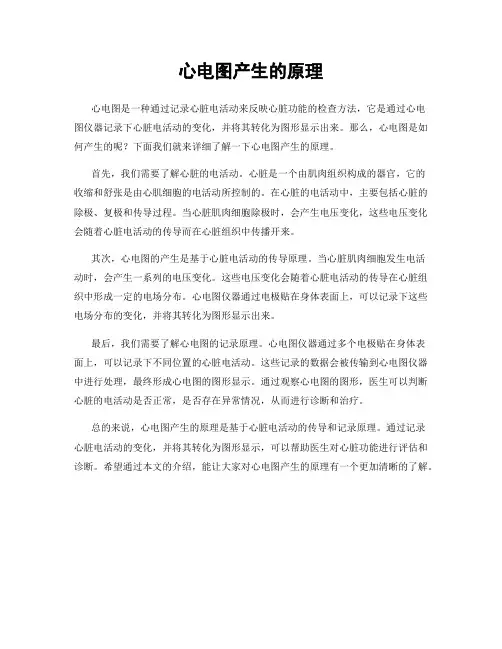

心电图产生的原理
心电图是一种通过记录心脏电活动来反映心脏功能的检查方法，它是通过心电
图仪器记录下心脏电活动的变化，并将其转化为图形显示出来。

那么，心电图是如何产生的呢？下面我们就来详细了解一下心电图产生的原理。

首先，我们需要了解心脏的电活动。

心脏是一个由肌肉组织构成的器官，它的
收缩和舒张是由心肌细胞的电活动所控制的。

在心脏的电活动中，主要包括心脏的除极、复极和传导过程。

当心脏肌肉细胞除极时，会产生电压变化，这些电压变化会随着心脏电活动的传导而在心脏组织中传播开来。

其次，心电图的产生是基于心脏电活动的传导原理。

当心脏肌肉细胞发生电活
动时，会产生一系列的电压变化。

这些电压变化会随着心脏电活动的传导在心脏组织中形成一定的电场分布。

心电图仪器通过电极贴在身体表面上，可以记录下这些电场分布的变化，并将其转化为图形显示出来。

最后，我们需要了解心电图的记录原理。

心电图仪器通过多个电极贴在身体表
面上，可以记录下不同位置的心脏电活动。

这些记录的数据会被传输到心电图仪器中进行处理，最终形成心电图的图形显示。

通过观察心电图的图形，医生可以判断心脏的电活动是否正常，是否存在异常情况，从而进行诊断和治疗。

总的来说，心电图产生的原理是基于心脏电活动的传导和记录原理。

通过记录
心脏电活动的变化，并将其转化为图形显示，可以帮助医生对心脏功能进行评估和诊断。

希望通过本文的介绍，能让大家对心电图产生的原理有一个更加清晰的了解。

心电监护重要知识点总结一、心电图的基本信息1. 心电图的产生原理：心脏的生物电活动经过心脏肌细胞，最终传导到皮肤表面，形成的电流通过心电图机器记录下来，形成心电图。

2. 心脏的生物电活动：心脏的生物电活动包括心房的除极、心房收缩、心室的除极、心室收缩等过程，形成心电图的P波、QRS波、T波等特征。

3. 心电图的准备工作：患者进行心电图检查前需拭去皮肤表面的污物，保持皮肤干燥，避免干扰信号的传导。

4. 心电图的导联：常用的心电图导联包括四肢导联和胸导联，主要用于记录不同方向上的心电信号。

二、心电图的识别和分析1. P波：P波代表心房的除极和收缩，它的形态和时程能够反映心房的激动和传导情况，P波的异常可能代表心房扑动、心房颤动等情况。

2. QRS波：QRS波代表心室的除极和收缩，它的形态和时程能够反映心室的激动和传导情况，QRS波的异常可能代表房室传导阻滞、束支传导阻滞等情况。

3. T波：T波代表心室的复极过程，它的形态和时程能够反映心室的复极情况，T波的异常可能代表心室肌电解质紊乱、心室肌梗死等情况。

4. 心率和节律：心电图能够准确地记录患者的心率和心律，包括窦性心律、房室传导阻滞、心动过速、心动过缓等情况。

5. 波形分析：除了P波、QRS波、T波之外，心电图上还有许多其他波形、间期、段落等信息，需要医护人员进行全面分析，发现异常情况。

三、心电监护的常见问题及应对措施1. 导联脱落：在心电监护过程中，患者可能因为活动过度或者汗水导致导联脱落，影响心电信号的传导。

这时需要及时重新粘贴导联，保证心电信号的准确记录。

2. 电解质紊乱：患者如果因为严重疾病或者药物原因导致电解质紊乱，可能影响心电图的识别和分析。

这时需要及时进行血液电解质检查，及时调整治疗方案。

3. 心电监护设备故障：心电监护设备在长时间使用中，可能出现故障或者损坏，影响心电信号的记录。

这时需要及时更换设备或者维修，保证心电监护的正常进行。

心电图波形成的物理学原理心电图波形形成的物理学原理是基于心脏肌肉收缩和松弛时所产生的电信号。

心脏是一个由肌肉组织构成的器官，通过收缩和舒张的运动来泵血。

这种肌肉收缩和松弛的过程产生的细微电信号可以被测量和记录，形成心电图波形。

心脏有一个特殊的组织叫做起搏器组织，它位于心脏的右心房上部。

这个组织包含着特殊的细胞，它们可以自行产生电信号。

这些电信号会在心脏中传递，引起心脏的收缩和松弛。

这个自发性的电信号传导过程被称为心脏的自律性。

心脏的自律性信号产生于心脏的起搏器区域，向心脏的其他区域传导。

这种传导过程形成了波。

心脏波有三个主要的特征：P波、QRS波群和T波。

首先，P波是心脏收缩的起始信号。

它代表心脏的右心房的收缩。

当心脏收缩时，起搏器区域发出电信号，这个信号被右心房的肌肉传导，导致右心房的肌肉收缩。

这个收缩过程产生的电信号可以被测量和记录，形成P波。

其次，QRS波群代表心室的收缩。

当右心房收缩后，电信号会通过心室间隔传导到两个心室。

这个传导过程导致心室的肌肉收缩，形成QRS波群。

最后，T波代表心室舒张的信号。

当心室收缩完成后，心脏的肌肉开始松弛，电信号的振幅会出现反向变化。

这个反向变化形成了T波。

心电图波形的记录和测量是通过心电图仪来完成的。

心电图仪接收到心脏生成的微弱电信号后，会放大信号，并将其转换成波形图。

波形图上的标尺可以显示时间和电压的比例，从而形成心电图的波形。

心电图波形的分析可以帮助医生判断心脏的健康状况。

例如，如果P波的形状异常，可能意味着心脏的右心房出现问题。

如果QRS波群的宽度异常，可能意味着心室的肌肉收缩存在问题。

医生还可以通过分析T波的形状来判断心脏的松弛情况。

总结起来，心电图波形形成的物理学原理是心脏肌肉收缩和松弛过程产生的电信号。

这些信号通过心脏的起搏器和传导系统传递，并被心电图仪记录和测量。

通过分析心电图波形，医生可以评估心脏的健康状况，并做出相应的诊断和治疗。
