高压电力电缆护层电流在线监测及故障诊断技术 李帅

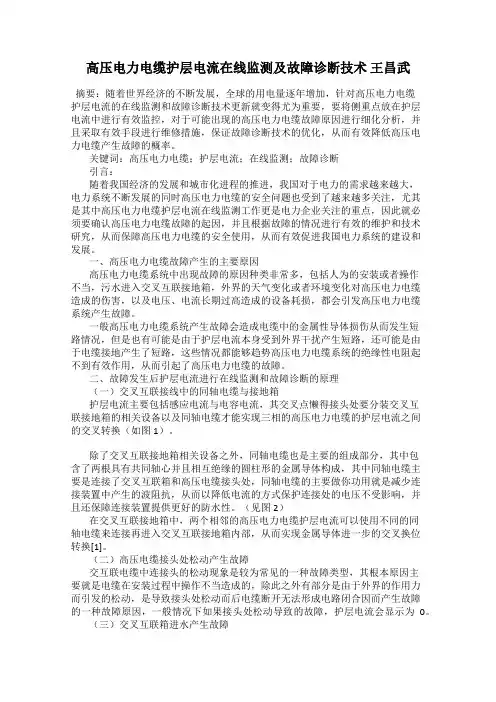

高压电力电缆护层电流在线监测及故障诊断技术王昌武摘要：随着世界经济的不断发展，全球的用电量逐年增加，针对高压电力电缆护层电流的在线监测和故障诊断技术更新就变得尤为重要，要将侧重点放在护层电流中进行有效监控，对于可能出现的高压电力电缆故障原因进行细化分析，并且采取有效手段进行维修措施，保证故障诊断技术的优化，从而有效降低高压电力电缆产生故障的概率。

关键词：高压电力电缆；护层电流；在线监测；故障诊断引言：随着我国经济的发展和城市化进程的推进，我国对于电力的需求越来越大，电力系统不断发展的同时高压电力电缆的安全问题也受到了越来越多关注，尤其是其中高压电力电缆护层电流在线监测工作更是电力企业关注的重点，因此就必须要确认高压电力电缆故障的起因，并且根据故障的情况进行有效的维护和技术研究，从而保障高压电力电缆的安全使用，从而有效促进我国电力系统的建设和发展。

一、高压电力电缆故障产生的主要原因高压电力电缆系统中出现故障的原因种类非常多，包括人为的安装或者操作不当，污水进入交叉互联接地箱，外界的天气变化或者环境变化对高压电力电缆造成的伤害，以及电压、电流长期过高造成的设备耗损，都会引发高压电力电缆系统产生故障。

一般高压电力电缆系统产生故障会造成电缆中的金属性导体损伤从而发生短路情况，但是也有可能是由于护层电流本身受到外界干扰产生短路，还可能是由于电缆接地产生了短路，这些情况都能够趋势高压电力电缆系统的绝缘性电阻起不到有效作用，从而引起了高压电力电缆的故障。

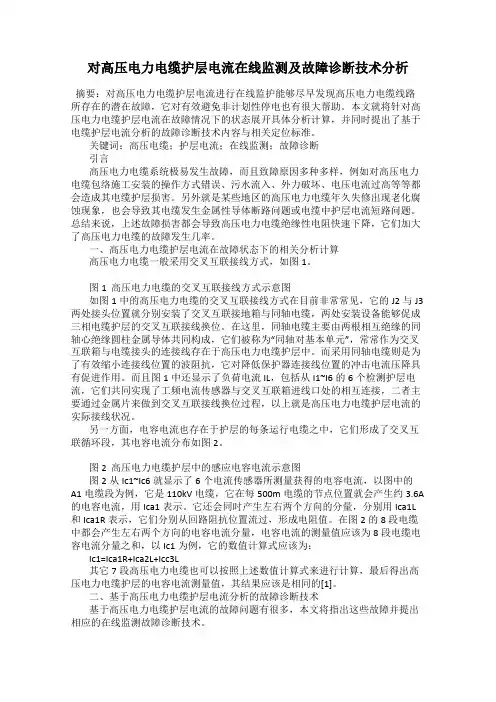

二、故障发生后护层电流进行在线监测和故障诊断的原理（一）交叉互联接线中的同轴电缆与接地箱护层电流主要包括感应电流与电容电流，其交叉点懒得接头处要分装交叉互联接地箱的相关设备以及同轴电缆才能实现三相的高压电力电缆的护层电流之间的交叉转换（如图1）。

除了交叉互联接地箱相关设备之外，同轴电缆也是主要的组成部分，其中包含了两根具有共同轴心并且相互绝缘的圆柱形的金属导体构成，其中同轴电缆主要是连接了交叉互联箱和高压电缆接头处，同轴电缆的主要做你功用就是减少连接装置中产生的波阻抗，从而以降低电流的方式保护连接处的电压不受影响，并且还保障连接装置提供更好的防水性。

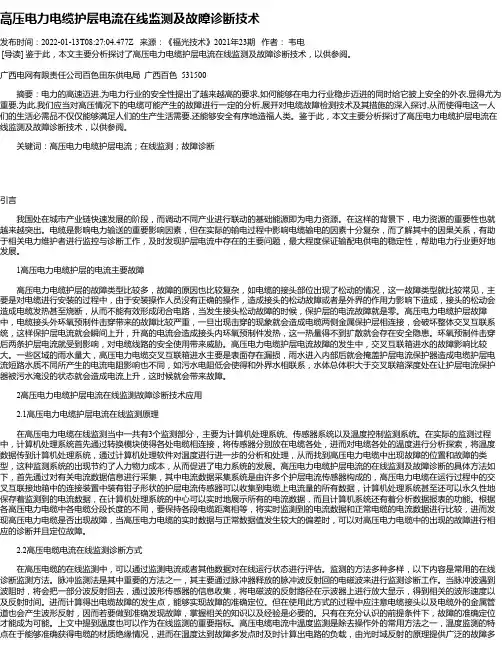

高压电力电缆护层电流在线监测及故障诊断技术发布时间：2022-01-13T08:27:04.477Z 来源：《福光技术》2021年23期作者：韦电[导读] 鉴于此，本文主要分析探讨了高压电力电缆护层电流在线监测及故障诊断技术，以供参阅。

广西电网有限责任公司百色田东供电局广西百色 531500摘要：电力的高速迈进,为电力行业的安全性提出了越来越高的要求,如何能够在电力行业稳步迈进的同时给它披上安全的外衣,显得尤为重要,为此,我们应当对高压情况下的电缆可能产生的故障进行一定的分析,展开对电缆故障检测技术及其措施的深入探讨,从而使得电这一人们的生活必需品不仅仅能够满足人们的生产生活需要,还能够安全有序地造福人类。

鉴于此，本文主要分析探讨了高压电力电缆护层电流在线监测及故障诊断技术，以供参阅。

关键词：高压电力电缆护层电流；在线监测；故障诊断引言我国处在城市产业链快速发展的阶段，而调动不同产业进行联动的基础能源即为电力资源。

在这样的背景下，电力资源的重要性也就越来越突出。

电缆是影响电力输送的重要影响因素，但在实际的输电过程中影响电缆输电的因素十分复杂，而了解其中的因果关系，有助于相关电力维护者进行监控与诊断工作，及时发现护层电流中存在的主要问题，最大程度保证输配电供电的稳定性，帮助电力行业更好地发展。

1高压电力电缆护层的电流主要故障高压电力电缆护层的故障类型比较多，故障的原因也比较复杂，如电缆的接头部位出现了松动的情况，这一故障类型就比较常见，主要是对电缆进行安装的过程中，由于安装操作人员没有正确的操作，造成接头的松动故障或者是外界的作用力影响下造成，接头的松动会造成电缆发热甚至烧断，从而不能有效形成闭合电路，当发生接头松动故障的时候，保护层的电流故障就是零。

高压电力电缆护层故障中，电缆接头外环氧预制件击穿带来的故障比较严重，一旦出现击穿的现象就会造成电缆两侧金属保护层相连接，会破坏整体交叉互联系统，这样保护层电流就会瞬间上升，升高的电流会造成接头内环氧预制件发热，这一热量得不到扩散就会存在安全隐患。

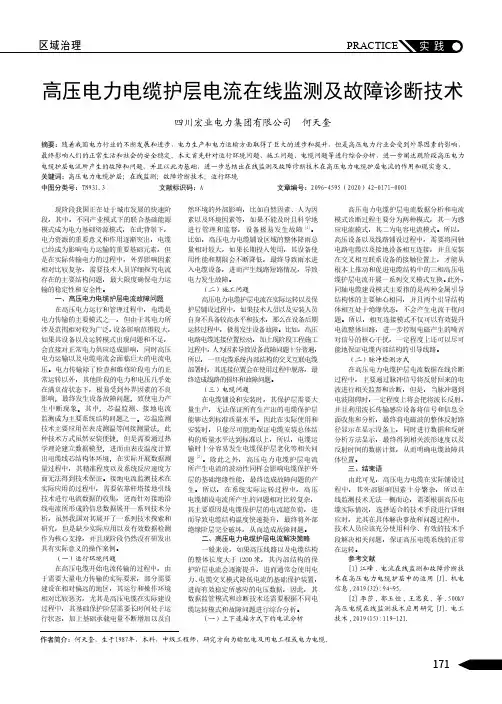

PRACTICE区域治理高压电力电缆护层电流在线监测及故障诊断技术四川宏业电力集团有限公司 何天奎摘要：随着我国电力行业的不断发展和进步，电力生产和电力运输方面取得了巨大的进步和提升，但是高压电力行业会受到外界因素的影响，最终影响人们的正常生活和社会的安全稳定。

本文首先针对运行环境问题、施工问题、电缆问题等进行综合分析，进一步阐述现阶段高压电力电缆护层电流所产生的故障和问题，并且以此为基础，进一步总结出在线监测及故障诊断技术在高压电力电缆护层电流的作用和现实意义。

关键词：高压电力电缆护层；在线监测；故障诊断技术；运行环境中图分类号：TN931.3 文献标识码：A 文章编号：2096-4595（2020）42-0171-0001现阶段我国正在处于城市发展的快速阶段，其中，不同产业模式下的联合基础能源模式成为电力基础资源模式，在此背景下，电力资源的重要意义和作用逐渐突出，电缆已经成为影响电力运输的重要基础元素，但是在实际传输电力的过程中，外界影响因素相对比较复杂，需要技术人员详细探究电流存在的主要结构问题，最大限度确保电力运输的稳定性和安全性。

一、高压电力电缆护层电流故障问题在高压电力运行和管理过程中，电缆是电力传输的主要模式之一，但由于其电力所涉及范围相对较为广泛，设备影响范围较大，如果其设备以及运转模式出现问题和不足，会直接对正常电力供应造成影响，同时高压电力运输以及电缆电流会面临巨大的电流电压。

电力传输除了检查和维修阶段电力的正常运转以外，其他阶段的电力和电压几乎处在满负荷状态下，极易受到外界因素的不良影响，最终发生设备故障问题，致使电力产生中断现象。

其中，芯温监测、接地电流监测成为主要系统结构问题之一。

芯温监测技术主要应用在表皮测温等间接测量法，此种技术方式虽然安装便捷，但是需要通过热学理论建立数据模型，进而由表皮温度计算出电缆线芯结构体环境，在实际开展数据测量过程中，其精准程度以及系统反应速度方面无法得到技术保证。

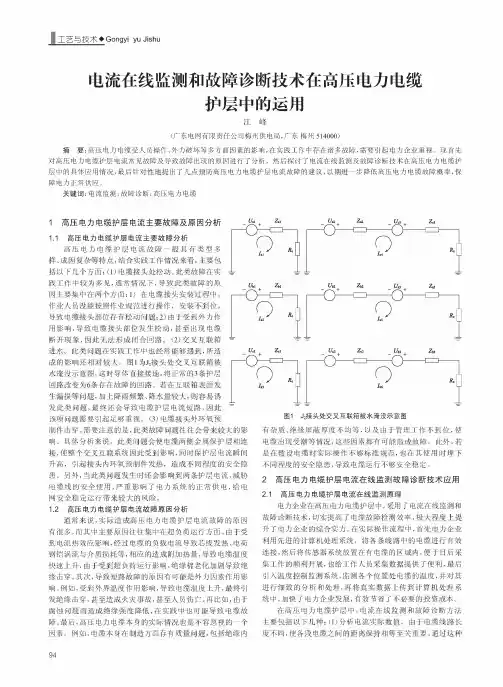

工艺#技术・Go#gyi yu Jishu电流在线监测和故障诊断技术在高压电力电缆护层中的运用江峰（广东电网有限责任公司梅州供电局，广东梅州514000）摘要:高压电力电缆受人员操作、外力破坏等多方面因素的影响,在实践工作中存在诸多故障，需要引起电力企业重视。

现首先对高压电力电缆护层电流常见故障及导致故障出现的原因进行了分析，然后探讨了电流在线监测及故障诊断技术在高压电力电缆护层中的具体应用情，最后针对出了高压电力电缆护层电流故障的建议，进一步降低高压电力电缆故障概率，保障电力正常供应。

关键词：电流监测；故障诊断;高压电力电缆!高压电力电缆护层电流主要故障及原因分析1.1高压电力电缆护层电流主要故障分析高压电力电缆护层电流故障一般具有类型多、因等，实践工作情，要方面:（1）电缆\故障在实践工作中多见，通常情，导致故障的原因要中在方面：1）在电缆中，作业人员作业规范进行操作，，导致电缆存有；2）受到外力作用影响，导致电缆，出现电缆断现象，因。

（2）交）进\在实践工作中常，的影响对。

1曲，导体，正常的3护层6条存在故障的。

在面等，、，，导致电缆护层电流，因项需要引起足够重视。

（3）电缆外环氧预制件击穿。

需要注意的是，故障往往带的影响。

具体分析来说，使电缆侧金属保护层连使整系统因受影响，同保护层电流瞬间升高，引起内环氧预制件热，同度的安全隐患。

另外，当影响护层电流，威胁电缆线的全使用，严重影响了电力系统的正常供电，给电网全稳定运行带的风险。

1.2高压电力电缆护层电流故障原因分析常来说，实际高压电力电缆护层电流故障的原因有很多，而其中要原因往往中在超负荷运行方面。

受电流热效应影响，电缆的负载电流导致芯线热、电荷钢铠涡流与介质损耗等,相应的附加热，导致电缆温度快速上升，受超负荷运行影响，绝缘棉老化剧导致绝缘击穿。

其次，导致故障的原因有可是外力因素作用影响。

例如，受到外界温度作用影响，导致电缆温度上升，引绝缘击穿，火灾事故，人员伤亡。

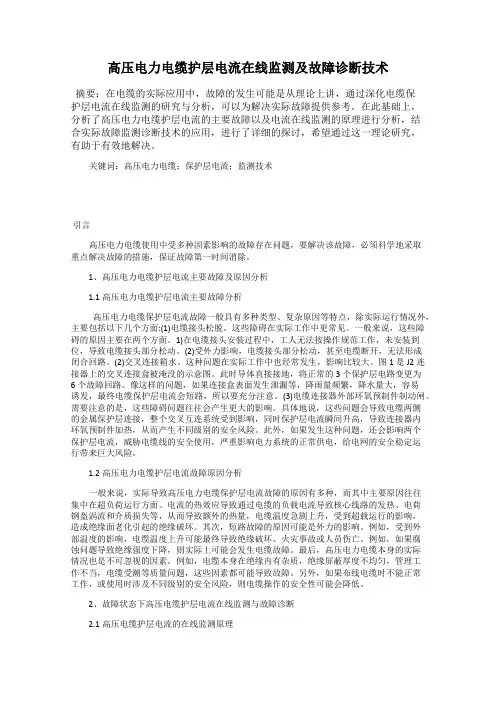

高压电力电缆护层电流在线监测及故障诊断技术摘要：在电缆的实际应用中，故障的发生可能是从理论上讲，通过深化电缆保护层电流在线监测的研究与分析，可以为解决实际故障提供参考。

在此基础上，分析了高压电力电缆护层电流的主要故障以及电流在线监测的原理进行分析，结合实际故障监测诊断技术的应用，进行了详细的探讨，希望通过这一理论研究，有助于有效地解决。

关键词：高压电力电缆；保护层电流；监测技术引言高压电力电缆使用中受多种因素影响的故障存在问题，要解决该故障，必须科学地采取重点解决故障的措施，保证故障第一时间消除。

1、高压电力电缆护层电流主要故障及原因分析1.1高压电力电缆护层电流主要故障分析高压电力电缆保护层电流故障一般具有多种类型、复杂原因等特点，除实际运行情况外，主要包括以下几个方面:(1)电缆接头松脱。

这些障碍在实际工作中更常见。

一般来说，这些障碍的原因主要在两个方面。

1)在电缆接头安装过程中，工人无法按操作规范工作，未安装到位，导致电缆接头部分松动。

(2)受外力影响，电缆接头部分松动，甚至电缆断开，无法形成闭合回路。

(2)交叉连接箱水。

这种问题在实际工作中也经常发生，影响比较大。

图1是J2连接器上的交叉连接盒被淹没的示意图。

此时导体直接接地，将正常的3个保护层电路变更为6个故障回路。

像这样的问题，如果连接盒表面发生泄漏等，降雨量频繁，降水量大，容易诱发，最终电缆保护层电流会短路，所以要充分注意。

(3)电缆连接器外部环氧预制件制动闸。

需要注意的是，这些障碍问题往往会产生更大的影响。

具体地说，这些问题会导致电缆两侧的金属保护层连接，整个交叉互连系统受到影响，同时保护层电流瞬间升高，导致连接器内环氧预制件加热，从而产生不同级别的安全风险。

此外，如果发生这种问题，还会影响两个保护层电流，威胁电缆线的安全使用，严重影响电力系统的正常供电，给电网的安全稳定运行带来巨大风险。

1.2高压电力电缆护层电流故障原因分析一般来说，实际导致高压电力电缆保护层电流故障的原因有多种，而其中主要原因往往集中在超负荷运行方面。

科技创新Ke Ji Chuang Xin摘要：在我国电力行业不断深入发展的背景下，在发电和供电领域都得到了一定的进步，然而因为诸多因素的影响，其在输电过程中存在着许多问题，影响到人民的生产和生活。

基于此，本文论述了高压电力电缆护层在线监测以及故障诊断的技术分析。

关键词：高压；电力电缆；电流；故障诊断现阶段，随着城市电缆建设进程的加快，电缆安全运行管理暴露出了更多的问题，包括分布范围广、传输距离远以及运行环境复杂等多方面。

在此情况下，虽然加强了巡视和传统检测工作，也难以实时掌握电力电缆的实际运行情况，因此，运行单位需要建立专门的运行与监测平台，实现对电缆线路运行工况的实时监测。

1高压电缆故障的分析判断1.1高压电缆故障原因高压电力电缆故障原因较多：电缆敷设过程中，施工人员技能水平不足使本体外护套受损或敷设时牵引力太大引起电缆损伤，导致潮气进入电缆，使得电缆在投运前就存在严重缺陷；选择的电缆质量不过关，绝缘达不到相关的标准，导致出现风化、裂口、受潮等情况；随着人们用电需求的不断增加，电缆长期持久输送电能，有些处于超负荷运行状态；城市基建项目为了赶工期，往往不能及时清楚辨析电缆的走向就施工，导致电缆遭到外力破坏；电缆在输送电能的过程中会产生热量，这些热量不能有效排解，就会加速电缆的老化。

1.2高压电缆故障的类型高压电力电缆故障类型多种多样，其中经常见到的故障有如下五种。

第一，接地故障。

导体和大地连接在一起，此过程中若电阻不存在统计意义，那么就属于安全接地。

还有种情况为电阻不能被忽略，此时就可以产生低电阻或高电阻接地的情况。

第二，断线故障。

高压电力电缆在实际运行的过程中，在外力的作用下会出现各类突发状况，如被大风刮断等，电缆断开之后，电力输送也会中断，该区域中的电能供应就会出现瘫痪的情况。

第三，绝缘故障。

电缆绝缘在产生问题之后，会出现漏电事故。

第四，短路。

电力电缆短路后，可以会造成火灾，亦或是烧毁电力设备。

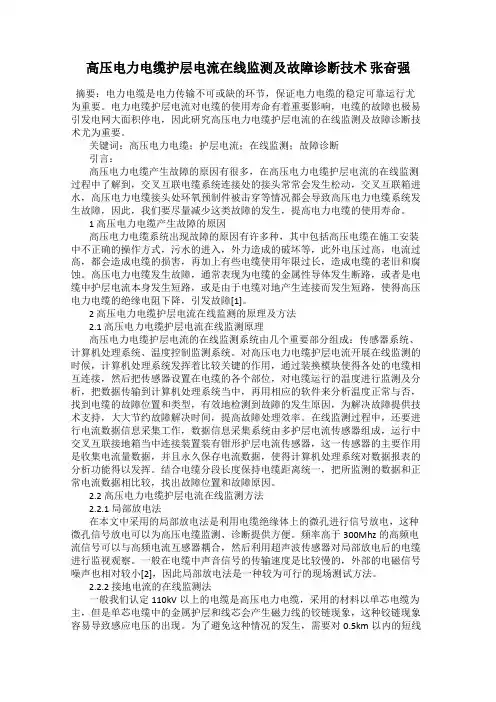

高压电力电缆护层电流在线监测及故障诊断技术张奋强摘要：电力电缆是电力传输不可或缺的环节，保证电力电缆的稳定可靠运行尤为重要。

电力电缆护层电流对电缆的使用寿命有着重要影响，电缆的故障也极易引发电网大面积停电，因此研究高压电力电缆护层电流的在线监测及故障诊断技术尤为重要。

关键词：高压电力电缆；护层电流；在线监测；故障诊断引言：高压电力电缆产生故障的原因有很多，在高压电力电缆护层电流的在线监测过程中了解到，交叉互联电缆系统连接处的接头常常会发生松动，交叉互联箱进水，高压电力电缆接头处环氧预制件被击穿等情况都会导致高压电力电缆系统发生故障，因此，我们要尽量减少这类故障的发生，提高电力电缆的使用寿命。

1 高压电力电缆产生故障的原因高压电力电缆系统出现故障的原因有许多种，其中包括高压电缆在施工安装中不正确的操作方式，污水的进入，外力造成的破坏等，此外电压过高，电流过高，都会造成电缆的损害，再加上有些电缆使用年限过长，造成电缆的老旧和腐蚀。

高压电力电缆发生故障，通常表现为电缆的金属性导体发生断路，或者是电缆中护层电流本身发生短路，或是由于电缆对地产生连接而发生短路，使得高压电力电缆的绝缘电阻下降，引发故障[1]。

2 高压电力电缆护层电流在线监测的原理及方法2.1 高压电力电缆护层电流在线监测原理高压电力电缆护层电流的在线监测系统由几个重要部分组成：传感器系统、计算机处理系统、温度控制监测系统。

对高压电力电缆护层电流开展在线监测的时候，计算机处理系统发挥着比较关键的作用，通过装换模块使得各处的电缆相互连接，然后把传感器设置在电缆的各个部位，对电缆运行的温度进行监测及分析，把数据传输到计算机处理系统当中，再用相应的软件来分析温度正常与否，找到电缆的故障位置和类型，有效地检测到故障的发生原因，为解决故障提供技术支持，大大节约故障解决时间，提高故障处理效率。

在线监测过程中，还要进行电流数据信息采集工作，数据信息采集系统由多护层电流传感器组成，运行中交叉互联接地箱当中连接装置装有钳形护层电流传感器，这一传感器的主要作用是收集电流量数据，并且永久保存电流数据，使得计算机处理系统对数据报表的分析功能得以发挥。

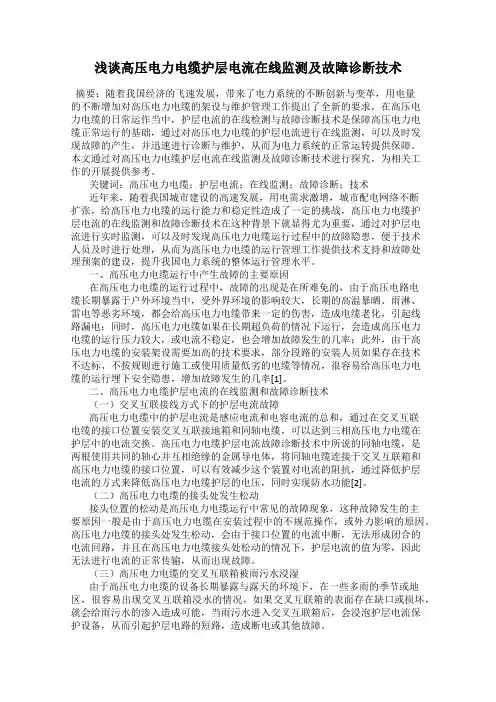

浅谈高压电力电缆护层电流在线监测及故障诊断技术摘要：随着我国经济的飞速发展，带来了电力系统的不断创新与变革，用电量的不断增加对高压电力电缆的架设与维护管理工作提出了全新的要求，在高压电力电缆的日常运作当中，护层电流的在线检测与故障诊断技术是保障高压电力电缆正常运行的基础，通过对高压电力电缆的护层电流进行在线监测，可以及时发现故障的产生，并迅速进行诊断与维护，从而为电力系统的正常运转提供保障。

本文通过对高压电力电缆护层电流在线监测及故障诊断技术进行探究，为相关工作的开展提供参考。

关键词：高压电力电缆；护层电流；在线监测；故障诊断；技术近年来，随着我国城市建设的高速发展，用电需求激增，城市配电网络不断扩张，给高压电力电缆的运行能力和稳定性造成了一定的挑战，高压电力电缆护层电流的在线监测和故障诊断技术在这种背景下就显得尤为重要，通过对护层电流进行实时监测，可以及时发现高压电力电缆运行过程中的故障隐患，便于技术人员及时进行处理，从而为高压电力电缆的运行管理工作提供技术支持和故障处理预案的建设，提升我国电力系统的整体运行管理水平。

一、高压电力电缆运行中产生故障的主要原因在高压电力电缆的运行过程中，故障的出现是在所难免的，由于高压电路电缆长期暴露于户外环境当中，受外界环境的影响较大，长期的高温暴晒、雨淋、雷电等恶劣环境，都会给高压电力电缆带来一定的伤害，造成电缆老化，引起线路漏电；同时，高压电力电缆如果在长期超负荷的情况下运行，会造成高压电力电缆的运行压力较大，或电流不稳定，也会增加故障发生的几率；此外，由于高压电力电缆的安装架设需要加高的技术要求，部分段路的安装人员如果存在技术不达标、不按规则进行施工或使用质量低劣的电缆等情况，很容易给高压电力电缆的运行埋下安全隐患，增加故障发生的几率[1]。

二、高压电力电缆护层电流的在线监测和故障诊断技术（一）交叉互联接线方式下的护层电流故障高压电力电缆中的护层电流是感应电流和电容电流的总和，通过在交叉互联电缆的接口位置安装交叉互联接地箱和同轴电缆，可以达到三相高压电力电缆在护层中的电流交换。

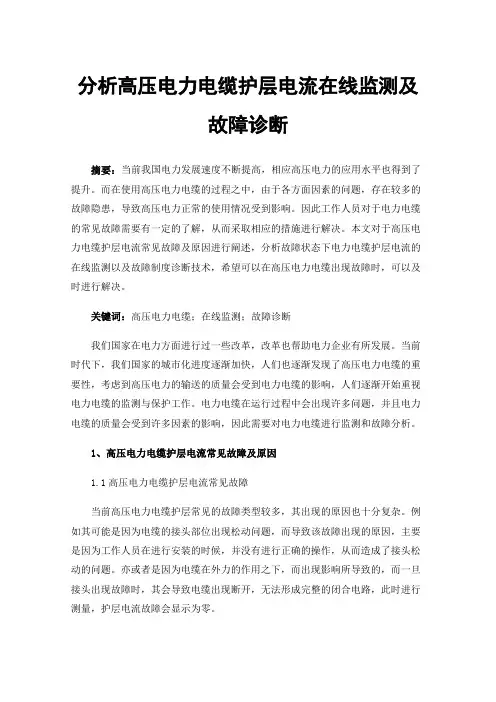

分析高压电力电缆护层电流在线监测及故障诊断摘要：当前我国电力发展速度不断提高，相应高压电力的应用水平也得到了提升。

而在使用高压电力电缆的过程之中，由于各方面因素的问题，存在较多的故障隐患，导致高压电力正常的使用情况受到影响。

因此工作人员对于电力电缆的常见故障需要有一定的了解，从而采取相应的措施进行解决。

本文对于高压电力电缆护层电流常见故障及原因进行阐述，分析故障状态下电力电缆护层电流的在线监测以及故障制度诊断技术，希望可以在高压电力电缆出现故障时，可以及时进行解决。

关键词：高压电力电缆；在线监测；故障诊断我们国家在电力方面进行过一些改革，改革也帮助电力企业有所发展。

当前时代下，我们国家的城市化进度逐渐加快，人们也逐渐发现了高压电力电缆的重要性，考虑到高压电力的输送的质量会受到电力电缆的影响，人们逐渐开始重视电力电缆的监测与保护工作。

电力电缆在运行过程中会出现许多问题，并且电力电缆的质量会受到许多因素的影响，因此需要对电力电缆进行监测和故障分析。

1、高压电力电缆护层电流常见故障及原因1.1高压电力电缆护层电流常见故障当前高压电力电缆护层常见的故障类型较多，其出现的原因也十分复杂。

例如其可能是因为电缆的接头部位出现松动问题，而导致该故障出现的原因，主要是因为工作人员在进行安装的时候，并没有进行正确的操作，从而造成了接头松动的问题。

亦或者是因为电缆在外力的作用之下，而出现影响所导致的，而一旦接头出现故障时，其会导致电缆出现断开，无法形成完整的闭合电路，此时进行测量，护层电流故障会显示为零。

另外，电缆接头外氧预制件出现击穿也是电力电缆护层常见的一种故障，并且其具有较为严重的后果。

因为如果出现击穿的时候么会导致电缆两边的金属护层出现连接，从而使整体交叉互联系统出现破坏，而护层电流便会瞬间上升，而电流升高之后，会导致接头内环氧制件出现发热，而该热量没有扩散时，便会出现一定的安全隐患问题。

在高压电力电缆护层出现障碍时，另一项出现较大影响的便是交叉互联箱出现进水问题。

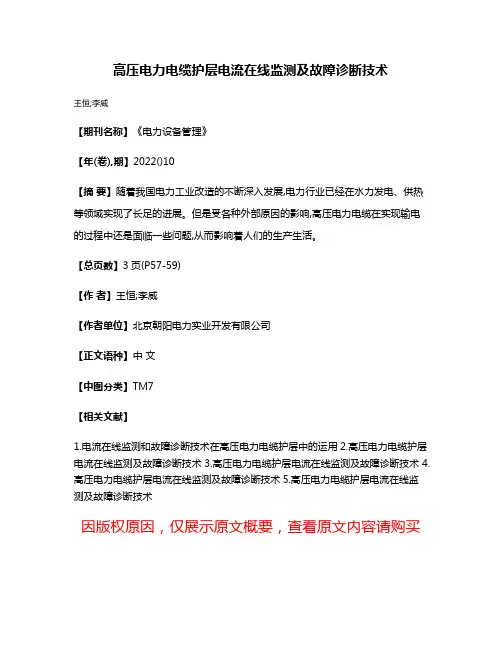

高压电力电缆护层电流在线监测及故障诊断技术
王恒;李威
【期刊名称】《电力设备管理》
【年(卷),期】2022()10
【摘要】随着我国电力工业改造的不断深入发展,电力行业已经在水力发电、供热等领域实现了长足的进展。

但是受各种外部原因的影响,高压电力电缆在实现输电的过程中还是面临一些问题,从而影响着人们的生产生活。

【总页数】3页(P57-59)
【作者】王恒;李威
【作者单位】北京朝阳电力实业开发有限公司
【正文语种】中文
【中图分类】TM7
【相关文献】
1.电流在线监测和故障诊断技术在高压电力电缆护层中的运用
2.高压电力电缆护层电流在线监测及故障诊断技术
3.高压电力电缆护层电流在线监测及故障诊断技术
4.高压电力电缆护层电流在线监测及故障诊断技术
5.高压电力电缆护层电流在线监测及故障诊断技术
因版权原因，仅展示原文概要，查看原文内容请购买。

高压电力电缆护层电流在线监测及故障诊断技术发布时间：2022-09-06T15:35:24.325Z 来源：《福光技术》2022年18期作者：沈观胜[导读] 随着我国电力行业的不断深入发展，电力行业在发电、供电领域实现了巨大的进步。

但是由于受到不同外界因素的影响，高压电力电缆在进行输电的过程中仍然存在着许多问题，进而影响了人们的正常生产生活。

为了保证供电的稳定性，满足人们对于稳定电流电压的需求，相关电力部门一定要对存在的问题加以重视，并采取有效的措施预防问题的产生。

因此，文章从高压电力电缆护层中存在的主要问题出发，结合电流在线监测的基本原理，对如何加强监控诊断技术进行了探讨。

沈观胜广东电网有限责任公司佛山供电局广东佛山 528000摘要：随着我国电力行业的不断深入发展，电力行业在发电、供电领域实现了巨大的进步。

但是由于受到不同外界因素的影响，高压电力电缆在进行输电的过程中仍然存在着许多问题，进而影响了人们的正常生产生活。

为了保证供电的稳定性，满足人们对于稳定电流电压的需求，相关电力部门一定要对存在的问题加以重视，并采取有效的措施预防问题的产生。

因此，文章从高压电力电缆护层中存在的主要问题出发，结合电流在线监测的基本原理，对如何加强监控诊断技术进行了探讨。

关键词：高压电力电缆；保护层电流；故障监控一、高压电力电缆护层电流主要故障及原因分析1.1高压电力电缆护层电流主要故障分析高压电力电缆护层电流故障一般具有类型多样、成因复杂等特点，结合实践工作情况来看，主要包括以下几个方面：（1）电缆接头处松动。

此类故障在实践工作中较为多见，通常情况下，导致此类故障的原因主要集中在两个方面：1）在电缆接头安装过程中，作业人员没能按照作业规范进行操作，安装不到位，导致电缆接头部位存有松动问题；2）由于受到外力作用影响，导致电缆接头部位发生松动，甚至出现电缆断开现象，因此无法形成闭合回路。

（2）交叉互联箱进水。

此类问题在实践工作中也经常能够遇到，所造成的影响还相对较大。

环球市场信息导报124能源经济高压电力电缆护层电流在线监测及故障诊断技术◎李宇烽中国正在推行电网改造，在国家大力支持下，进度十分快速，但是其中的问题也逐渐的显露出来，我们的高压电力电缆，在多数情况下，都会选择以单芯电缆为主的材料源，因为单芯电缆有一端接地释放电压，能够有效的避开金属屏蔽出现的问题，减少意外金属环流的现象，解决高压电力电缆护层电流传输主要问题。

一般在多点接地的情况下，我们选用的单芯电缆需要具有承受高电压和护层出现的能力，如果电缆质量不好、安装不到位、原来安装的高压电缆出现绝缘老化就会导致高压电缆频繁发生事故。

本文采用了对目前已使用的电缆护层探测故障仪器设备技术在过高压电缆故障排除上的使用和在线监测及故障诊断技术进行了细致的研究。

电力电缆护层绝缘检测手段分析及监测方法护层绝缘检测手段分析通过对传统的监测的分析研究，主要的原理是采用断电模式，然后利用保护层的绝缘电阻进行测量故障点。

第二种方法是钳形电流模式，通过测量层流循环电流来进行监测分析问题情况。

如今，随着技术科技的发展与进步，高效的传输线路已经越来越可靠，物理上的电源故障在高压电缆中的发生也越来越少见。

针对我国如今的复杂环境地下高压电缆故障问题，传统的手动测量循环电流模式已经满足不了高压电力电缆护层电流的故障解决。

以某城市的电力局为例，目前存在69条环形的高压地下电缆，完成这些电缆需要100多个直接接地箱和将100个的叉连接接地箱，一般存放在塔中或在接头井中，对于如此大量的这些箱体，如果任然采用传统的监测技术，将需要花费相当多的人力、物理，并影响故障判断的时间。

所以，开发一个创新的智能高压电缆护套绝缘在线监测系统已经成为势在必行的选择，通过这套系统的使用，可以有效的提高故障排查效率，并能有效的预防于未然。

电力电缆护层的监测方法局部放电的在线监测方法。

在本文中采用的局部放电技术是利用电缆绝缘体上面的微孔进行信号放电，这种微孔信号放电可以为高压电缆监测、诊断提供方便，我们可以通过放电信号外的绝缘介质，频率的频率不一样， 在高频信号中，频率高于300KHz。

分析高压电力电缆护层电流在线监测及故障诊断技术摘要：本文主要以高压电力电缆护层电流在线监测及故障诊断技术为重点进行阐述，结合高压电力电缆护层电流出现的主要故障为主要依据，从局部放电故障诊断技术、脉冲故障诊断技术、温度故障诊断技术、电桥故障诊断技术、接地电流故障诊断技术这几方面进行深入探索与研究，其目的在于加强对高压电力电缆护层电流的在线监测和故障诊断，从而使高压电力电缆可以正常使用。

关键词：高压电力电缆；护层电流；在线监测；故障诊断技术引言：随着我国社会经济不断发展，我国电力领域得到了良好的改革，并且高压电力的应用水平得到了提升，在使用高压电力电缆时，因为受到多种因素的影响，产生了较多的故障，从而对高压电力的正常使用产生了一定的影响。

电力电缆的质量对高压电力输送质量有着直接的影响，因此，需要针对出现的故障及时进行诊断和解决，从而使高压电力可以正常进行使用。

本文针对高压电力电缆护层电流在线监测及故障诊断技术进行深入研究。

1.高压电力电缆护层电流出现的主要故障高压电力电缆护层的故障类型较多，引起故障的原因也较为复杂，例如，电缆的接头处发生了松动的现象，此故障属于常见故障，引起此故障的主要原因是在安装电缆时，因为安装操作人员没有严格根据相关规定进行操作，有时也会因为受到外界的影响，从而使接头出现松动。

电缆接头处松动，会使电缆被断开，从而无法形成有效的闭合电路，在电缆接头松动时，保护层的电流就会发生发生故障，电流为零。

在高压电力电缆护层电流故障中，较为严重的故障是电缆接头外环氧预制件击穿而引起的故障[1]。

如果发生击穿的情况，电缆两侧的金属保护层会进行相接，从而影响了整体交叉互联系统，这时保护层电流会明显提升，电流上升会使接头内环氧预制件出现发热的情况，而热量无法得到扩散，以至于存在严重的安全隐患。

环氧预制件击穿以后会直接影响到两条护层电流，从而影响到电缆线使用的安全性。

在高压电力电缆护层电流故障中，影响较大的故障是交叉互联进水。

高压电力电缆护层电流在线监测及故障诊断技术摘要：现阶段，随着社会经济的快速发展，在很大程度上促进着电力领域的改革。

当下，随着用电量的不断增加，为了能够确保整个高压电力系统的稳定运行，就需要电力工作者及时的做好高压电力电缆的监测工作，但是，在实际的操作过程当中，仍会受到一系列因素的影响，导致高压电力电缆产生故障。

在这种情况下，全面加强对高压电力电缆护层电流的在线监测及故障诊断技术的研究分析具有重要意义。

本文首先分析了高压电力电缆护层电流主要故障及原因；其次探讨了高压电力电缆护层电流在线监测故障诊断技术。

关键词：高压电力电缆；护层电流；在线监测；故障诊断一、高压电力电缆护层电流主要故障及原因分析（一）高压电力电缆护层的电流主要故障分析现阶段，高压电力电缆护层故障不仅类型较多，而且出现故障的原因也是较为复杂的。

例如：我们常见的电缆接头如果出现松动的话，就会出现故障，这主要是由于安装人员在实际的电缆安装过程当中，出现错误的操作所导致的，进而出现故障。

再例如：如果电缆的接头如果受到了巨大的外力的话，也会导致接头出现松动，出现电缆断开的现象，进而无法有效形成闭合电路，而且在这个时候保护层的电流故障就是零。

在高压电力电缆护层故障当中，由于电缆接头外环氧预制件被击穿，所出现的故障是非常严重的。

因为电缆接头外环氧制件一旦被击穿的话，就使得电缆两侧的金属保护层相互连接，进而使得保护层电流呈快速上升的趋势，电流的上升又造成了接头内环氧预制件发生大量的热能，在这种情况下，如果它的热量得不到及时的散发的话，会给整个交叉互联系统带来严重的威胁，甚至会严重威胁到电缆线的安全使用。

在高压电力电缆护层电流故障当中，交叉互联箱进水所带来的影响是非常大的。

由于部分区域常年降水量较大，再加上电力电缆交叉互联箱常年使用存在一定的破损，雨水再渗入到里面的话，就会使得电缆护层电流出现短路的故障。

与此同时，水质的不同，也会给电流电阻带来不同的影响。
