自动抄表系统施工工法0．前言随着工业用电量、生活用电量的激增，对电力供应提出了新的要求。
电力管理也面临着相同的挑战，目前中国电力管理总体处于“终端低效率”状态，一般依靠人工来解决庞大复杂的中低压变配电系统故障；电力故障引起的损失和安全危害为社会生产带来严重后果，简单、安全、经济，无疑成为电力管理发展的新趋势。
由于电力管理的智能化要求越来越高，管理层级越来越复杂，致使用户在面对这些庞杂的需求时，开始困惑于何种方案是真正合适的。
民用建筑智能化普及对电力管理提出了新的要求，以往低压配电房内的低压柜及楼层配电箱上的指针表已普遍向数字表转变，但这并未从根本改善原有的电力管理模式。
为满足智能建筑供电管理需求，就需通过智能化通讯网络将这些分布的数字表管理起来，让业主能够在控制室内随时了解到线路的负荷状况，自动抄表系统实现了对每一楼层、单一用户或者不同类型负荷的能量管理，提供智能建筑用电能效的参考数据。
1．特点1.1功能特点：本系统实现了对建筑物配电系统的全面管理，并通过与楼宇自控系统的通讯，将电力监控纳入到整个智能建筑的综合管理中。
不但极大的提高了智能建筑的管理效率与安全性，减少了故障损失，同时降低了园区管理运营成本，大大提高了园区管理的智能化水平。
1.2施工特点：1、施工方便、简单、快捷，质量容易控制。
2、投入人工，机械少，成本较低3、与其他专业协调内容少，工期易控制。
2．适用范围自动抄表系统适用于所有规模以上的工业及民用建筑。
3．系统原理说明本系统常用的结构为“一体集成，两个网络，三层分布”。
即由设备监控层、通讯网络层及主站层三个不同层次中的设备，通过现场总线网及以太网两个网络连接而形成一个有机整体。
3.1 设备监控层设备层设备即远程终端设备（RTU）实现现场需监控信号的采集和发送。
包括低压变配电监控中所需的各种监控仪表以及其他智能设备。
3.2 通讯网络层通讯层所担负的任务是将现场采集信号上传至主站层，以实现远程监测。
组态软件的智能电表远程抄表和控制随着科技的不断发展和应用，物联网技术在电力行业中得到了广泛的应用和推广，特别是组态软件的智能电表远程抄表和控制技术的应用，为电力管理带来了革命性的变革。
本文将介绍组态软件的智能电表远程抄表和控制的原理、优势和应用前景。
一、智能电表远程抄表的原理智能电表远程抄表是基于组态软件的监控系统实时采集电表数据，并通过物联网技术将数据传输给数据中心进行分析处理的过程。
整个过程可以分为以下几个步骤：1. 数据采集：通过组态软件的监控系统，实时采集电表数据，包括用电量、电压、电流等关键信息。
2. 数据传输：通过物联网技术，将采集到的电表数据传输至数据中心。
3. 数据处理：数据中心对传输来的电表数据进行分析、整理和存储，形成电力管理系统的数据库。
4. 数据展示：通过组态软件界面，将数据中心处理后的电表数据以直观、清晰的形式呈现给用户，方便用户进行数据分析和管理。
二、智能电表远程抄表的优势智能电表远程抄表的优势主要体现在以下几个方面：1. 实时监控：利用组态软件的监控系统，实现对电表数据的实时监控，用户可以随时查看电表的运行状态和用电情况，及时发现异常并采取措施。
2. 远程抄表：通过物联网技术，实现对电表数据的远程抄表，不再需要人工上门抄表，节省了大量的人力物力成本，提高了抄表的效率。
3. 数据分析：通过组态软件界面，将电表数据以直观、清晰的形式展示给用户，用户可以通过数据分析来了解用电情况和优化用电计划，降低能耗和成本，提高用电效率。
4. 远程控制：在实时监控的基础上，用户可以通过组态软件远程控制电表的运行状态，如开关电源、调节电压等，方便快捷。
三、智能电表远程抄表的应用前景智能电表远程抄表和控制技术在电力行业中广泛应用，也在不断向其他领域推广。
其应用前景主要有以下几个方面：1. 能源管理：通过实时监控和数据分析，对用电情况进行全面了解，帮助用户制定合理的用电计划，降低能耗，提高能源利用率。
电力系统中的智能电表技术智能电表是一种应用于电力系统中的新型技术产品，其具备了传统电表所不具备的智能化功能，能够实现对用户电能的精确测量、远程监控、数据传输与处理等多项功能。
智能电表技术的引入对提高电力系统运行效率、实现电力管理智能化具有重要意义。
本文将介绍智能电表技术的原理、应用以及其在电力系统中的影响。
一、智能电表技术原理及功能智能电表技术是基于传统电表进行升级改造的一项技术创新，采用了微处理器、通信模块以及传感器等先进器件，实现了电能的精确测量和数据的采集、传输与处理。
智能电表技术具备以下功能：1. 电能测量：智能电表能够准确测量用户的电能消耗情况，实现精确计量，并输出相应的数据。
2. 数据传输：智能电表通过通信模块将测量数据传输给电力公司或相关管理部门，实现了实时监控与数据的远程传输。
3. 远程监控：电力公司可以通过智能电表实时监控用户的用电情况，及时了解到电网的负荷和供需情况。
4. 节能管理：智能电表可以对用户的用电情况进行实时监控和分析，提供节能建议和优化方案。
二、智能电表技术在电力系统中的应用智能电表技术在电力系统中的应用主要体现在以下几个方面：1. 电能计量：智能电表通过准确测量用户的电能使用情况，实现了对电能的计量和管理，确保电费的准确计算。
2. 电网监控：智能电表通过与电力公司的通信系统连接，实现了对电网负荷、电压等参数的实时监控，可以及时发现和解决潜在的电力问题。
3. 电网调度：电力公司可以通过智能电表获取用户的用电情况，合理调度电网运行，优化电力供需平衡。
4. 负荷管理：智能电表可以对用户的用电负荷进行实时监测，电力公司可以根据用户的用电情况进行负荷调整，提高电网的供电可靠性。
5. 收费管理：智能电表可以实现远程抄表和自动计费，消除了传统人工抄表的工作量和误差，提高了收费效率和准确性。
三、智能电表技术对电力系统的影响智能电表技术的引入对电力系统产生了深远的影响：1. 提高供电可靠性：智能电表技术可以实现对电网的实时监控和负荷管理，减少了电力故障和停电的可能性，提高了供电可靠性。

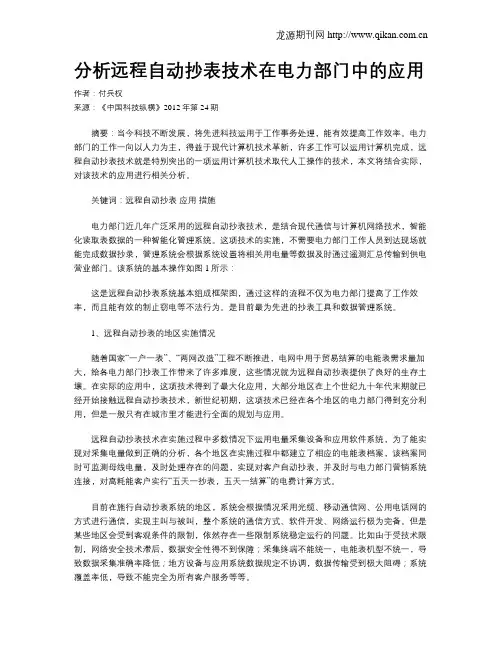

分析远程自动抄表技术在电力部门中的应用作者：付兵权来源：《中国科技纵横》2012年第24期摘要：当今科技不断发展，将先进科技运用于工作事务处理，能有效提高工作效率。
电力部门的工作一向以人力为主，得益于现代计算机技术革新，许多工作可以运用计算机完成，远程自动抄表技术就是特别突出的一项运用计算机技术取代人工操作的技术，本文将结合实际，对该技术的应用进行相关分析。
关键词：远程自动抄表应用措施电力部门近几年广泛采用的远程自动抄表技术，是结合现代通信与计算机网络技术，智能化读取表数据的一种智能化管理系统。
这项技术的实施，不需要电力部门工作人员到达现场就能完成数据抄录，管理系统会根据系统设置将相关用电量等数据及时通过遥测汇总传输到供电营业部门。
该系统的基本操作如图1所示：这是远程自动抄表系统基本组成框架图，通过这样的流程不仅为电力部门提高了工作效率，而且能有效的制止窃电等不法行为。
是目前最为先进的抄表工具和数据管理系统。
1、远程自动抄表的地区实施情况随着国家“一户一表”、“两网改造”工程不断推进，电网中用于贸易结算的电能表需求量加大，给各电力部门抄表工作带来了许多难度，这些情况就为远程自动抄表提供了良好的生存土壤。
在实际的应用中，这项技术得到了最大化应用，大部分地区在上个世纪九十年代末期就已经开始接触远程自动抄表技术，新世纪初期，这项技术已经在各个地区的电力部门得到充分利用，但是一般只有在城市里才能进行全面的规划与应用。
远程自动抄表技术在实施过程中多数情况下运用电量采集设备和应用软件系统，为了能实现对采集电量做到正确的分析，各个地区在实施过程中都建立了相应的电能表档案，该档案同时可监测母线电量，及时处理存在的问题，实现对客户自动抄表，并及时与电力部门营销系统连接，对高耗能客户实行“五天一抄表，五天一结算”的电费计算方式。
目前在施行自动抄表系统的地区，系统会根据情况采用光缆、移动通信网、公用电话网的方式进行通信，实现主叫与被叫，整个系统的通信方式、软件开发、网络运行极为完备。
远程抄表系统远程抄表：是指利用和机、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。
自动抄表技术使各水、电、气公司及物业管理部门从根本上解决了入户抄表收费给用户和抄表人员带来的麻烦，避免了许多不必要的纠纷。
准确而便捷的收费系统，不但能提高管理部门的工作效率，也适应用户对用水、用电、用气缴费的需求。
一.远程自动抄表系统概述现在最常见的远程自动抄表系统是采用分线制集中抄表方式，即由采集器定时顺序采集来自多路分线连接的水、电、气表信号并进行数据处理、存储，各采集器之间采用总线制连接，最后连接至计算机。
其典型特点是各户表通过分户线连接至采集器位置。
系统一般分为四层次结构；现场采集器、服务器（区域管理器）、通信控制器、管理器中心，部分产品还会附带一个掌抄器。
系统结构如下图所示：1．现场采集仪器：完成对现场表具输出数据的采集，一般一个采集器可以对多个基表进行采集。
但是目前支持一个采集器对几种不同种类的基表同时进行采集的产品不是很多。
2．服务器（区域管理器）：以多机通信方式采集数据采集器中的表数据，然后进行处理、存储，并通过通信总线与总控制室的系统管理中心的计算机相连。
一个服务器可以连接几十个数据采集器（视系统通信方式定）。
3．通信控制器：连接服务器与管理中心的计算机对信号进行协议转换。
4．管理中心：管理中心由多媒体计算机和系统管理软件组成。
安装在物业管理中心处。
可以通过借口连接至营销系统。
可以借助internet技术，将管理中心的计算机与电力、水、煤气或其他代收费部门的网络相连接实现网上抄收，上网用户可以在线查询自己的费用情况，方便实用，并可扩展到电子商务，实现网上付费。
二．电力远程抄表1、当前表端获取数据方式人们知道，要将机械表转换为数字表，都必需将机械转动的角度（角位移）转换为可计数的信号。
最原始的转换是利用机械触点开关以形成脉冲。
在上世纪八十年代，光电技术逐步普及，得到了广泛应用。
抄表软件系统数据库为ORACLE数据库，运行于WIN98/2000/XP、NT的操作系统，易于使用。
软件所能管理的用户数量没有限制。
第二部分系统组成本系统由带系统软件的主站、带F2100 GPRS DTU传输终端、采集器及电度表组成。
手持终端是本系统的补充，在系统出现意外时进行人工抄表。
一、数据中心主站运行集中抄表系统的计算机（服务器或PC机）称为主站，主站通过宽带网络与终端DTU相连。
中心提供互联网IP地址及互联网出口（端口）。
中心条件首先用一台能上网的PC机，条件必须能让外网访问的到，如运行中心软件的PC机在局域网里面，那要在局域网路由器做端口映射到本机PC，等这些条件具备之后在本机运行一个中心DEMO，开放一个端口，运行软件等待DTU的连接。
系统软件抄表系统的核心部分是系统软件，它遵循DL/T645部标通讯规约，并有扩展性。
抄表软件系统数据库为ORACLE数据库，运行于WIN98/2000/XP、NT的操作系统，易于使用。
软件所能管理的用户数量没有限制。
系统的功能与特点有：(一)安全可靠：安全性由三方面构成：第一，ORACLE数据库是大型的、多用户的数据库，它的安全性高，允许多用户同时使用同一数据库而不会破坏完整性，用它来做抄表系统的数据引擎可以保证数据的安全；第二，系统对用户实现分级授权管理功能，通过检查使用者的名字和授权密码，赋予使用者相应的操作权，借鉴银行系统的密码管理模式限制无关人员改变数据库和硬件设置。
第三，防火墙功能及完善的数据备份功能，防备系统受到人为的恶意攻击，数据备份功能确保在硬件系统故障时，也能随时在新的硬件设备上数据无丢失地启动抄表系统。
(二)完善的系统日志：系统日志记录了进入系统，离开系统，收费，设置硬件，改变运行参数操作等及操作者，操作时间，凡是改变数据库的操作都被记录下来。
(三)抄表速度快：抄表快、数据准确，抄表时PC机只读采集器的数据，数据传输采用1200波特率，传输速度快，并对每个数据块都有效验码，保证了传输的准确性。
电力系统电能计量集抄技术分析电力系统电能计量是指对电能的计量工作，它是电力系统运行与管理的重要环节。
而电能计量集抄技术是指利用集抄设备对各个电能表的电能数据进行远程采集和传输的技术。
本文将从技术原理、应用优势和发展趋势三个方面对电能计量集抄技术进行分析。
一、技术原理电能计量集抄技术的原理主要包括数据采集、数据传输和数据处理三个环节。
首先是数据采集。
电能计量集抄系统通过安装在各个电能表上的集抄设备实现数据的采集。
这些集抄设备通常是使用无线传感器技术，通过感应电能表上的脉冲信号或通过直接读取电能表上的数据来获取电能数据。
采集到的电能数据会根据事先设置的时间间隔进行存储和传输。
其次是数据传输。
采集到的电能数据要通过网络传输到数据中心或数据服务器进行集中管理和处理。
目前常用的数据传输方式有有线传输和无线传输两种。
有线传输主要是通过电力线通信或者以太网等有线网络进行数据传输；无线传输则主要是利用GSM、3G、4G等无线通信技术将数据传输到数据中心。
最后是数据处理。
数据传输到数据中心后，需要对数据进行处理和分析。
数据处理包括数据质量检验、数据存储和数据分析等过程。
通过数据处理，可以获取到详细的电能使用情况，提供给相关部门进行能耗分析和能源管理。
二、应用优势电能计量集抄技术在电力系统中具有以下优势：1. 实时性强。
采用电能计量集抄技术，可以实时监测电能使用情况，及时发现异常状况，提高电力系统的安全性和可靠性。
2. 便捷性高。
传统的电能计量需要人工去读取电能表上的数据，耗时耗力。
而利用集抄技术可以实现对所有电能表的远程抄表，大大减少了人力成本。
3. 数据准确性高。
采用电能计量集抄技术，可以减少了人工抄表的误差，提高了数据的准确性和可信度。
4. 数据质量好。
采用电能计量集抄技术，可以进行数据质量检验和数据校正，提高了数据的质量。
5. 资源优化。
通过电能计量集抄技术，可以及时发现能源浪费现象，引起用户对能源使用的重视，促使能源的合理使用，实现能源的可持续发展。
二、多功能电力载波自动抄表管理系统主要功能和工作原理 2007-2-71、主要功能①检测电压、电流运行情况。
②自动抄表准确率达100%，速度快，每一万户抄表时间只需10分钟完成。
③抗干扰，50万组数据无差错。
④防漏电、窃电报警系统，准确测试到单元户。
⑤远程控制停电、送电功能。
⑥管理系统可区分居民用电、商业用电、农业用电、工业用电等及计费、收费功能。
2、工作原理①数据传送：充分利用220V自身电力线路作为数据载体传输通道，利用业余无线(ISM)电频道的频率进行远程数据传输到计算机终端，无需另架传送线路。
②工作原理：对各用户电表分别安装监控器，由监控器将用电户的运行情况和各项数据分别传输到采集器，再由采集器传输到计算机终端，计算机将各电表的所有数据进行记载，并通过网络管理系统将各电表的数据传输到收费部门进行收费。
3、适时监控扫描、控制管理系统对各电表进行适时扫描、监控，每分钟扫描一次，如有漏电、窃电现象出现，自动监控系统自动报警，并显示出漏窃电的具体位置，为管理部门提供及时准确的排除问题的第一手资料。
如用户电表出现故障该系统同样报警提示。
4、远程控制该管理系统设有远程自动控制报警系统，如不按时缴费或超过逾期缴费期时，远程控制系统会自动断电，电费补缴后十分钟内计算机自动送电低压电力线远程自动抄表及管理系统第一章概述有计量表具开始至今，水、电、气、热行业管理部门对客户所使用的有关量值均为人工抄收，更有甚者采用客户自报方式；实践证明。
无论是管理部门员工还是委托、雇佣他人抄表，只要是人工方式都存在不按时、不到位、估抄、错抄、漏抄等现象，对于关系户、人情户、权利户存在长期不抄或少抄现象。
自抄自报的就更不好考证了。
对于客户窃电及计量表计运行状态无法实时监控、及时查处，从而造成，重损失。
在开票收费环节上还可能产生私吞部分款项或某些客户长期欠费等现象。
进入上世纪八十年代末，人们开始使用键盘式手抄机。
但由于机、表没有接口，人工抄表的一切弊病仍然存在。
电力自动抄表系统的原理及应用摘要：自动抄表系统主要由电能表、采集器、数据传输通道、主站系统构成，通过网络还可以和供电局的营业收费系统连接，实现抄表收费一体化。
关键词：自动抄表系统；应用
中图分类号：tm76 文献标识码：a 文章编号：1007-9599 （2012）19-0000-02
1 前言
改革开放以来，随着我国社会经济的快速发展和科学技术的不断进步，电力系统智能电网、数字化营销网络建设突飞猛进。
智能化、数字化和自动化的网络技术在电网建设和用电业务领域中的开发和应用也日益深入。
在数量庞大的居民用电业务中建设和应用电力自动抄表系统，有利于提高工作效率；有利于杜绝人工抄表所带来的漏抄、误抄、估抄问题；有利于减少跑冒滴漏，堵漏增收；有利于提供方面快捷的居民供电服务。
2 电力自动抄表系统的构成
自动抄表系统的结构主要由电能表、采集器、数据传输通道和主站系统构成，分为硬件和软件系统。
自动抄表系统的硬件主要由电能表、采集器、数据
2.1 自动抄表系统的硬件设备及功能：
（1）低压电力线的基本传输特性及通信技术：
简单的说，影响电力载波传输质量主要有两个因素：一个是电
力网络的阻抗特性及其衰减，另一个是噪声的干扰。
第一个因素制约着信号的传输距离，第二个因素决定着数据传输的质量。
低压电力网的噪声干扰主要由配电变压器和用户装置产生。
噪声基本来源为：通用交、直流两用电机，带有可控硅的调光装置，电视接收机等。
这些设备产生的背景噪声包括：随机噪声、平滑频谱噪声以及工频谐波噪声等。
以上可以看出，载波传输系统所处的环境是很恶劣的，所以应采取某些措施消除噪声，特别是脉冲噪声对数据传输的影响。
到目前为止，国内厂家生产的载波采集模块大部分是基于fsk
调制技术的，部分厂家使用的是扩频技术。
相对于采用扩频技术的模块而言，基于fsk调制的采集模块的优点是成本较低，实现比较容易，但其缺点也比较明显，即抗噪声干扰和抗谐波能力相对较差。
对于采用扩频技术的采集模块，由于采用具有宽带传输特征的扩频通信技术，使得系统在抗干扰能力方面有了较大幅度的改进，使得抄表系统的可靠性得到了一定程度的提高。
实践证明，为适应不同电网结构、不同居民区、以及不同时间剧烈变化的负荷的实际要求，不论是fsk调制，还是扩频调制的电力线载波系统，都必需针对具体情况，通过接力或加大功率（在允许的范围内）等措施延长传播距离和提高传输可靠性，以实现全天候可靠的电表数据抄收。
（2）载波电能表的系统功能：
载波电能表的抄表系统指每块表内均安装一块载波采集模块，
每个采集模块完成电量的数据采集计算，并通过低压电力线与设在变压器副边侧的集中/转发器进行通信。
电能表内置数据采集器，可通过编程抄表器进行红外编程设置和抄表；可抄录并保存不同时刻的冻结电量。
系统具备自动统计中继路径功能，可对各中继路径进行记忆、筛选、优化，快速实现网络重构。
动态中继有效地扩展了通讯距离，大大地提高抄表成功率。
（3）信道的系统功能：
主信道（上行）一般采用gprs或公用电话网，集中器与载波电能表之间（下行）采用低压电力线载波。
该载波电能表是由电能表加载波模块组成。
其主要优点是充分利用电力线资源，无需重新布线，技术先进，是抄表技术的发展方向。
（4）载波集中器的系统功能：
系统的核心单元集中器采用支持dsp运算的高速64位cpu，并可实现用户定制程序的远程升级及远程参数优化。
集中器除记录电能量数据外，还具备配变低压侧三相电压曲线记录、电压合格率统计及断相记录等功能，也可用来对配变的运行状况进行远程监测。
集中器具备级联功能，可通过rs-485信道将安装小区内的相邻多个集中器级联起来，再利用同一个上行信道（如一根电话线或gprs），实现多个集中器数据的远程抄读，节省投资；可通过远程信道接受用电管理计算机的参数设置和抄表；可抄录已存入集中器
的数据，也可点名实时召唤用户数据；可对配变下的所有用电数据进行抄表与管理；最大容量：1024户；可按编程设定的时间或时间间隔或抄表日循环抄收各电能表的数据。
集中器通过下行rs-485总线与配变多功能电能表（配变总表）连接，可借用系统信道实现配变各种运行数据的远程抄读与监测。
如：电量、需量、电流、电压、频率、功率因数等。
集中器的技术指标有：①内置工业及一体化modem或gprs模块，通信速率理论为2400b/s或384kb/s；②带有自动实时路由功能模块，可实现多级中继；③电源：50hz，220v±20﹪；④功率：≤5w （静态），≤10w（发射）；⑤温度：-40～+85℃；⑥支持红外pda
手持抄表器；⑦提供rs232、rs485接口；⑧可通过串口升级或短信下发数据升级程序；⑨使用低功耗高性能的cpu 做处理器，64位内部数据总线，128kbsram，512 kbsram，可高速处理协议和大量数据。
2.2 自动抄表系统的软件设备及功能：
自动抄表系统的软件即主站系统，可接受gprs卫星时钟对时，确保主站系统及集中器时钟准确；通过定时广播校时，确保表计尤其是多费率表计的时钟准确，并可对时钟超差的表计做上标记进行及时报警，解决了普通多费率电能表时钟及时段费率参数发生错误而无法及时发现的不足。
而对于普通多费率表，电力用户最为担心的恰恰就是电池失效、晶振超差等导致的时钟及峰谷时段参数不准确问题。
系统集电子技术、数字通讯技术及计算机网络技术于一体，
全面适应中国电网环境、性能卓越、符合全球技术发展趋势。
系统采用最新的基于数据压缩宽频通讯理论的电力线载波通讯技术，数据压缩传输使传输效率大大提高，更容易避开干扰的影响；系统采用宽频传输，即并不在某单一频点上传输信息，不存在同频干扰的问题。
系统具备电力线载波接收增益自动调节控制功能，大大地提高信噪比和接收灵敏度。
抗高压保护技术。
由于采用了独特的高压保护电路，本系统可以经受6000v雷击脉冲和4000v脉冲群的攻击。
系统具备自动判相功能，能自动记录各表计终端所在的相位并用于实现三相用电平衡分析。
系统具备自动统计中继路径功能，可对各中继路径进行记忆、筛选、优化，快速实现网络重构。
动态中继有效地扩展了通讯距离，大大地提高抄表成功率，系统投用时间越长，网络拓扑信息越丰富，故具有“越用越好用”的特点。
系统抄表成功率可达100%。
系统还具备实时中继技术，如果台变中有一块表远离台变
（d>2km），系统可以用独到的实时同步中继技术来传送数据，使整个系统实现完全自动化管理。
参考文献：
[1]q／nmdw-yx-010-2012.微功率无线自组织网络通信协议
[2]q／nmdw-yx-009-2012.微功率无线通信模块技术规范
[3]q／nmdw-yx-008-2012.智能费控电能表信息交换安全认证
技术规范
[4]q／nmdw-yx-006-2012.多功能电能表通信协议
[5]q／nmdw-yx-005-2012.智能电能表技术规范
[6]q／nmdw-yx-004-2012.公变终端本地通信模块接口协议
[7]q／nmdw-yx-003-2012.变电站电能量信息采集终端技术规范
[8]q／nmdw-yx-002-2012.电能量信息采集与监控终端技术规范
[9]q／nmdw-yx-001-2012.电能量信息采集与监控平台系统数据传输规约
[10]通用分组无线业务.电子工业出版社
[11]应用软件和gprs数据传输终端.包头正安恒泰设备有限公司
[作者简介]
李希俊（1975.1-），男，工作单位：阿拉善电业局，职务：市场营销处处长，职称：工程师，专业：电气自动化。
